Kostenaufbau kundenspezifischer kapazitiver Touchpanels

Welche Kosten gehören in welche Kategorie?

Die Kosten eines kundenspezifischen projiziert-kapazitiven Touchpanels (PCAP) lassen sich nicht auf einen Materialpreis reduzieren. Für den Einkauf braucht es eine Gliederung, die einmalige Aufwendungen, stück- oder chargenbezogene Kosten, Fertigungsverluste und die Anlieferung abgenommener Panels bis zum Wareneingang getrennt ausweist.

Am aussagekräftigsten sind die Kosten je abgenommenem und angeliefertem Panel bei gleichem Lieferumfang. Einmalige Aufwendungen werden zunächst separat ausgewiesen und anschließend auf eine ausdrücklich genannte Amortisationsmenge umgelegt. Eine Prognose ist nicht automatisch eine verbindliche Abnahmezusage. Hängt die Amortisation der Werkzeugkosten von einer Mindestbestellmenge, einer Stornierung oder einem offenen Restbetrag ab, gehört diese kaufmännische Bedingung unmittelbar neben die Stückkostenrechnung.

Vor dem Lieferantenvergleich den Lieferumfang festlegen

Ein niedriges Angebot kann schlicht einen geringeren Montageumfang abdecken. Ordnen Sie jedes Angebot für den Beschaffungsvergleich einer der folgenden fünf vom Einkäufer definierten Umfangsklassen zu. Bei Mischformen sind die Abweichungen ausdrücklich festzuhalten.

Dies sind Kategorien für die Angebotsanfrage (RFQ), keine fünf allgemein gültigen Produktklassen der Hersteller. Umfang D bildet die Grundlage des nachfolgenden Rechenbeispiels; Display, externer Kabelbaum, Gehäuse, vollständige HMI-Montage, Anwendungsfirmware und Konformität des Endprodukts sind ausgeschlossen. Fordern Sie zu jedem Angebot eine Zeichnung mit den Liefergrenzen an. Enthält ein Angebot ein Display und ein anderes nicht, sind das fehlende Display und die Integrationsarbeiten vor einer Rangfolge separat zu bewerten.

Einen Überblick über die verfügbaren kapazitiven Ausführungen und Komponentengrenzen bietet JASPERs Angebot für kundenspezifische kapazitive Touchpanels. Beschreiben Sie den tatsächlich benötigten Lieferumfang, statt jede optionale Architektur oder nachgelagerte Systemleistung als enthalten vorauszusetzen.

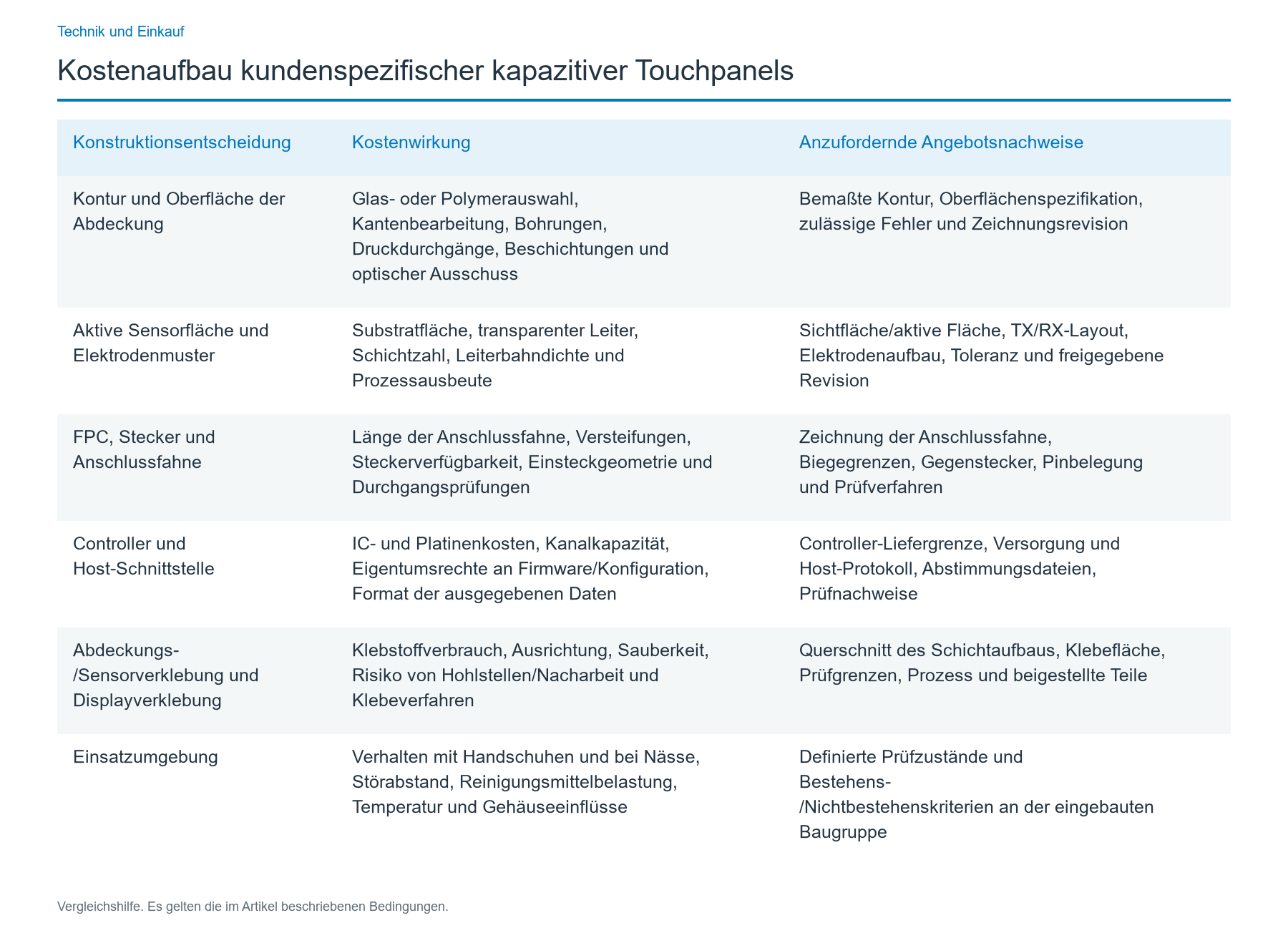

Welche PCAP-Entscheidungen beeinflussen die laufenden Kosten?

Aufbau der Abdeckung, Elektrodengeometrie, Controller-Auswahl, Verklebung und Abnahmekriterien sind wesentliche Kostentreiber kundenspezifischer Touchscreens. Entscheidend ist ihr Zusammenspiel: Eine günstigere Abdeckung oder ein günstigerer Sensor kann mehr Abstimmungsaufwand verursachen, die Zahl optisch akzeptabler Teile verringern oder Arbeit in die OEM-Montage verlagern.

Zwei Varianten der Displayanbindung müssen besonders sauber verglichen werden: ein definierter Luftspalt und vollflächiges optisches Bonden. Ein Aufbau mit Luftspalt kann den Displaytausch erleichtern, benötigt aber zusätzlichen Bauraum und schafft weitere optische Grenzflächen. Vollflächiges optisches Bonden kann Reflexionen und Verunreinigungen an diesen Grenzflächen verringern, stellt jedoch Anforderungen an Klebstoff, Ausrichtung, Ausbeute und Nacharbeit. Über den gesamten Lebenszyklus ist keine Variante automatisch günstiger. Die Klebeschicht innerhalb der Touchfront ist nicht dieselbe Beschaffungsposition wie die Verklebung der Touchfront mit dem Display; lassen Sie beides getrennt anbieten.

Panelkontur und Abdeckungsdicke sind innerhalb der Möglichkeiten des gewählten Prozesses kontinuierliche Konstruktionsgrößen, keine universell abgestuften Werte. Ebenso lassen sich Zahl gleichzeitiger Berührungen, Schnittstellengeschwindigkeit und Beschichtungslebensdauer nicht auf eine einheitliche Preisstaffel reduzieren. Gehören Wasser oder Handschuhe zum Einsatzfall, definieren Sie das konkrete Handschuhmaterial, den Benetzungszustand, den Betriebszustand des eingeschalteten Displays sowie die Akzeptanzkriterien für beabsichtigte Berührungen und fälschlich erkannte Touch-Ereignisse. Die Leistungsfähigkeit einer Komponente ersetzt keine Validierung am eingebauten Gerät.

Entwicklung, Werkzeuge, Muster und Serienpreis getrennt ausweisen

Einmalige Entwicklungskosten (NRE) vergüten Projektarbeit; der Serienpreis vergütet abgenommene, reproduzierbar gefertigte Einheiten. Vergleichen Sie einen teuren Prototyp nicht mit einem Serienangebot, als beruhten beide auf demselben Prozess und Einkaufsvolumen.

Fordern Sie Einzelpositionen für Sensorlayout, Abdeckungswerkzeuge, Controller-Abstimmung, Verifikation der Host-Schnittstelle, elektrische/optische Prüfvorrichtungen, Prototypeneinrichtung und gegebenenfalls die Entwicklung des Pilotprozesses an. Halten Sie zu jeder Position das Ergebnis fest: Zeichnungssatz, Musterrevision, eingelagertes Werkzeug, Prüfverfahren, Konfigurationsdatei oder freigegebenes Erstmuster. Eine Werkzeugzahlung gilt nicht als Eigentumsnachweis, solange die Vereinbarung Eigentum und Zugang nicht regelt.

Prototypenmuster können mit provisorischen Werkzeugen, manueller Montage, zusätzlichen Prüfungen oder einzeln abgestimmten Konfigurationen entstehen. Das erklärt einen hohen Musterstückpreis, belegt aber nicht, dass derselbe Preis für ein freigegebenes Serienlos gilt. Fordern Sie drei getrennte kaufmännische Darstellungen: anfängliche Entwicklungs-/Werkzeugkosten, Muster-/Pilotkosten und laufende Stückpreise für ausdrücklich benannte Abnahmemengen. Legen Sie fest, ob eine Prototypenanzahlung auf Werkzeuge oder spätere Bestellungen angerechnet wird; setzen Sie eine Gutschrift nie voraus.

Für die Angebotsanfrage können Sie Preisstaffeln für 100, 1.000 und 5.000 abgenommene Einheiten je Bestellung zusammen mit einer Jahresprognose von 10.000 Einheiten anfordern. Diese Mengen sind ein beispielhaftes Vergleichsraster, keine marktüblichen Standardstaffeln. Erfassen Sie Bestellhäufigkeit, Risiken aus Materialbeschaffungszeiten, Mindestversandmenge, Mengenbindung und Preisgültigkeit. Bietet derselbe Lieferant unterschiedliche Schichtarchitekturen an, vergleichen Sie diese unter getrennten Zeichnungsrevisionen, statt ungleiche Konstruktionen in derselben Preisstaffelspalte zusammenzufassen.

Kosten je abgenommenem statt je begonnenem Panel berechnen

Das Modell muss die Bezugsgrößen benennen und Doppelzählungen verhindern. Berechnet ein Lieferant je abgenommenem und versandtem Panel und trägt den normalen Ausschuss selbst, ist dieser Angebotspreis der Ausgangspunkt für die laufenden Kosten. Legt er stattdessen Kosten je in die Fertigung gestarteter Einheit offen und ist die Ausbeute noch nicht eingepreist, eignet sich ein vereinfachtes Vollkostenmodell mit Ausbeutekorrektur für Szenarienvergleiche:

Ausbeutebereinigte laufende Kosten (USD/abgenommenes Panel) = Verarbeitungskosten je gestarteter Einheit (USD/gestartetes Panel) ÷ Abnahmeausbeute (abgenommene Panels/gestartete Panels).

Diese vereinfachte Formel unterstellt, dass sämtliche aufgeführten Verarbeitungskosten demselben Ausbeuteverlust unterliegen. In der Praxis fallen Material- und Prüfkosten in unterschiedlichen Prozessstufen an. Fordern Sie deshalb ein stufenbezogenes Modell an, bevor die Schätzung zur vertraglichen Preisgrundlage wird. Für Nacharbeit können gesonderte Kosten und eine eigene Erfolgsquote gelten. Addieren Sie niemals einen zusätzlichen Ausschusssatz zu einem Angebot je abgenommener Einheit, das diesen bereits berücksichtigt.

Für die erste Projektbewertung gilt:

Äquivalente Kosten im ersten Jahr (USD/abgenommenes Panel) = ausbeutebereinigte laufende Kosten + Exportverpackung + anteilige Fracht + Versicherung + Zollabfertigung/Abwicklung + NRE ÷ Amortisationsmenge + Musteraufwand ÷ Amortisationsmenge + anwendbare Zölle/Steuern je Einheit + OEM-Integrationskosten je Einheit.

Berücksichtigen Sie die letzten beiden Terme nur, wenn die tatsächliche Zoll-/Steuerbehandlung und der OEM-Integrationsumfang bekannt sind. Erstattungsfähige Steuern sind nicht zwangsläufig ein dauerhafter Kostenbestandteil. Untersuchen Sie Zahlungszeitpunkte gesondert: Eine NRE-Zahlung vor der Erstmusterfreigabe erhöht das finanzielle Risiko, auch wenn der spätere umgelegte Stückkostenanteil klein ist.

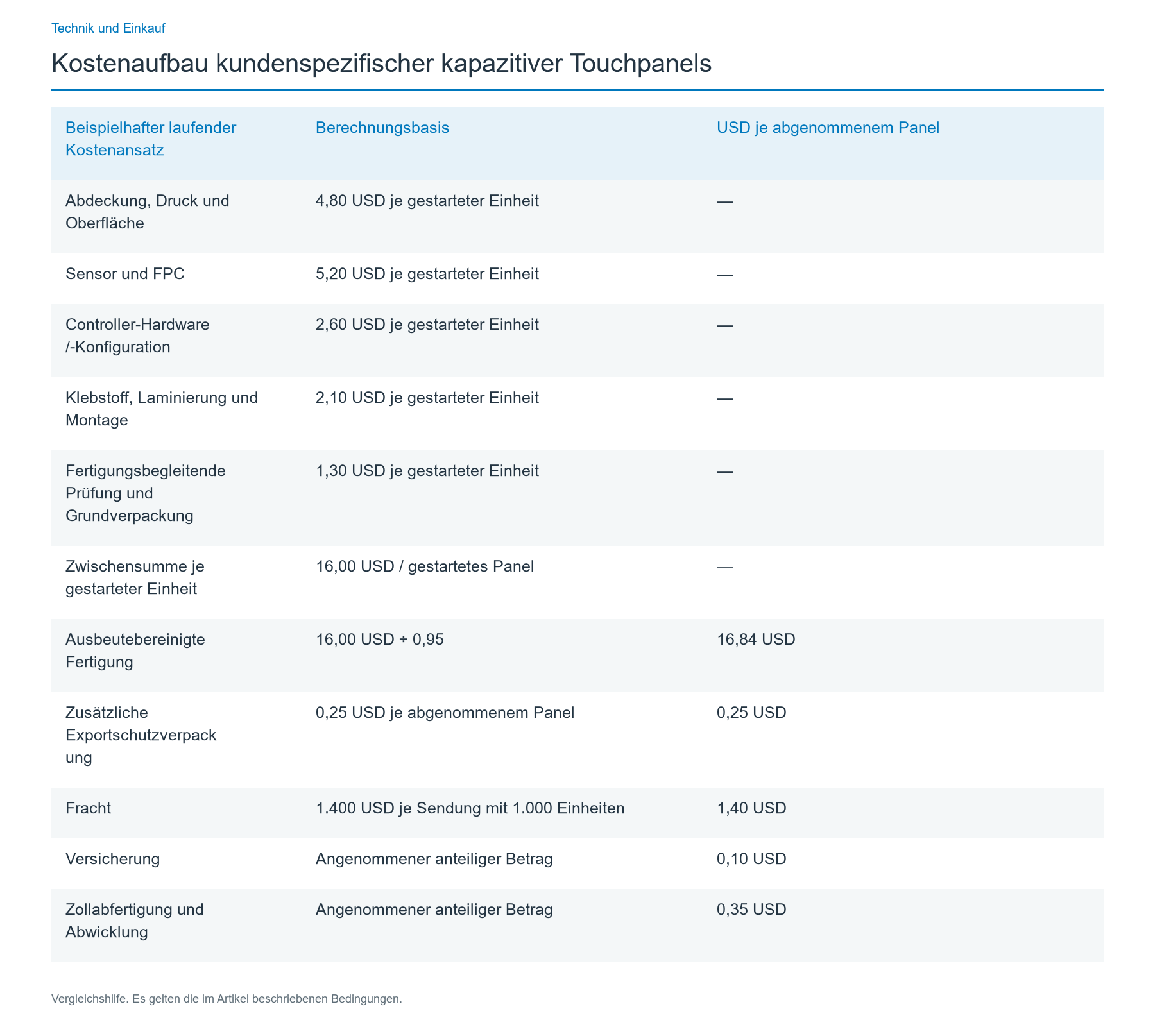

Rechenbeispiel in USD und Sensitivitätsanalyse

Das Folgende ist ein frei angenommenes Rechenbeispiel, weder ein Lieferantenangebot noch ein JASPER-Preis, ein Branchendurchschnitt, ein Margenziel oder eine zugesicherte Fertigungsausbeute. Angenommen wird eine PCAP-Touch-Baugruppe nach Umfang D ohne Display. Das Projekt rechnet mit 1.000 abgenommenen Einheiten je Sendung, 10 Sendungen, 10.000 abgenommenen Einheiten zur Kostenamortisation im ersten Jahr und 95 % Abnahmeausbeute, soweit Kosten je gestarteter Einheit offengelegt werden.

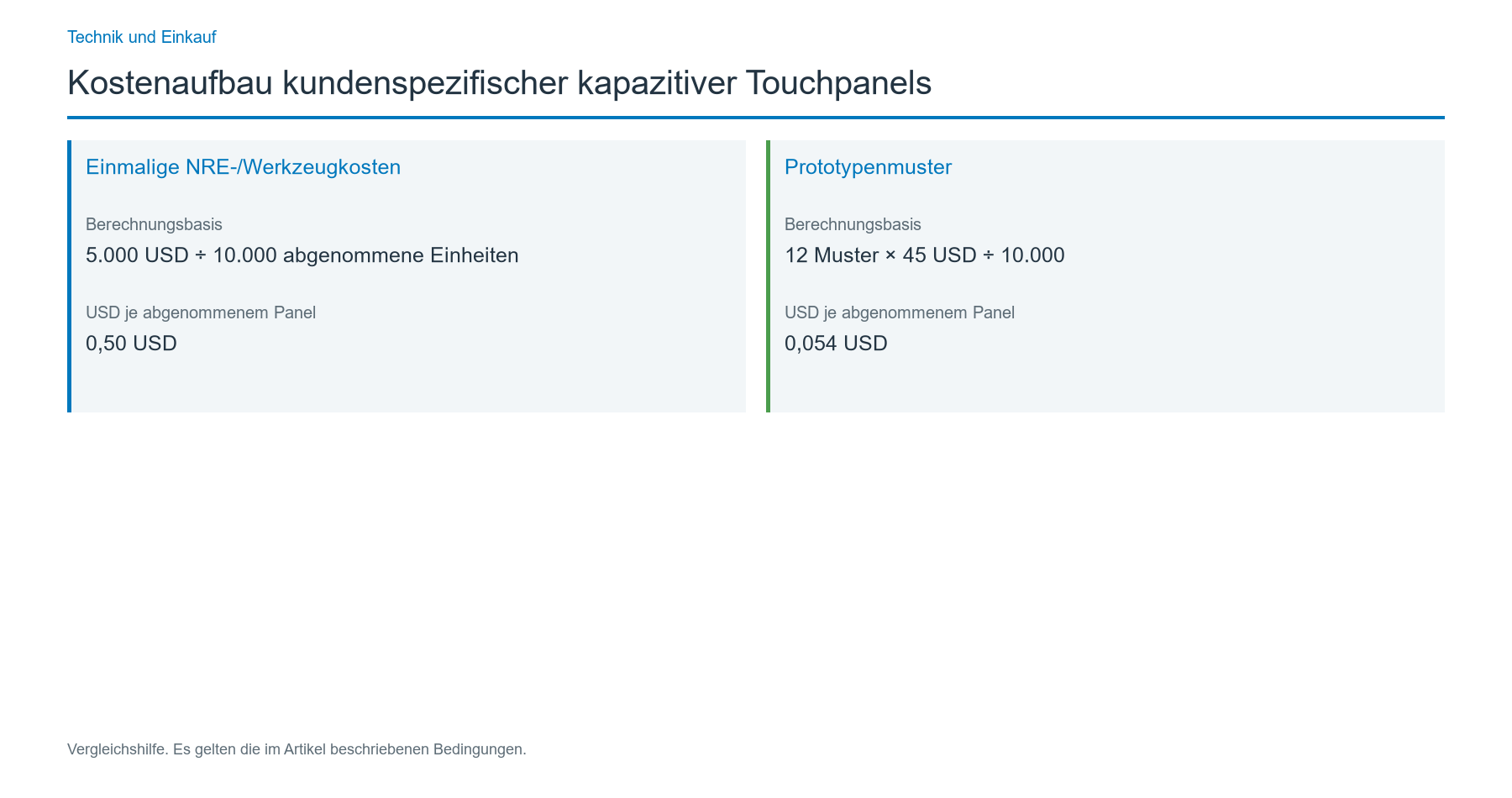

Die angenommenen 5.000 USD NRE könnten sich aus 1.200 USD Sensorentwicklung, 2.500 USD Abdeckung/Werkzeugen und 1.300 USD Controller-Abstimmung einschließlich Einrichtung der Prüfvorrichtung zusammensetzen. Die angenommenen 540 USD für 12 Muster bleiben sowohl von NRE als auch von der laufenden Serienfertigung getrennt. Der Musterpreis beruht bewusst auf einer anderen Fertigungssituation und dient nicht als Grundlage für die Hochrechnung des jährlichen Einkaufsvolumens.

Mit ungerundeten Eingaben ergibt sich für das erste Jahr: 16,00 USD / 0,95 + 0,25 USD + 1,40 USD + 0,10 USD + 0,35 USD + 5.000 USD / 10.000 + 540 USD / 10.000 = 19,50 USD je abgenommenem Panel, auf Cent gerundet. Dies gilt vor anwendbaren Zöllen, nicht erstattungsfähigen Steuern, von der Zolltarifierung abhängigen Kosten und OEM-seitiger Integration. Die Werte hängen von den gewählten Mengen ab und lassen sich nicht auf eine andere Konstruktion oder Versandroute übertragen.

*Die Abweichungen werden aus den ungerundeten Szenarioergebnissen ermittelt und anschließend gerundet. Beim Subtrahieren der angezeigten gerundeten Summen kann daher eine Differenz von 0,01 USD entstehen. Im Fall mit 5.000 Einheiten werden sowohl 5.000 USD NRE als auch 540 USD Musteraufwand durch 5.000 abgenommene Einheiten geteilt. Dies modelliert ein geringeres tatsächlich realisiertes Volumen, keine automatische Preiserhöhung durch den Lieferanten. Unterscheiden sich Angebots- und Zahlungswährung, rechnen Sie ein separates Währungsszenario, statt in jeder Position einen willkürlichen Wechselkurspuffer zu verstecken.

Gesamtkosten bis zum Bestimmungsort statt nur Werksrechnung vergleichen

Bei grenzüberschreitenden PCAP-Einkäufen müssen eine Incoterms®-2020-Klausel und ein benannter Ort festgelegt sein. Der vollständige Satz umfasst elf Klauseln: EXW, FCA, CPT, CIP, DAP, DPU, DDP für alle Transportarten sowie FAS, FOB, CFR, CIF ausschließlich für See- und Binnenschiffstransport. Sie verteilen Aufgaben, Kosten und Risiken; Frachtraten, Zolltarifierung und sämtliche Vertragspflichten legen sie allein nicht fest.

Die bloße Angabe „Fracht inklusive“ lässt zu viele Fragen offen. Erstellen Sie ein separates Kostenblatt für Exportpolsterung, Kartonmengen, Paletten-/Kistenschutz, gebuchte Transportart, Versicherung, Einfuhrabfertigungs-/Maklergebühren, Abwicklung am Bestimmungsort, anwendbare Zölle und nicht erstattungsfähige Steuern sowie die Bearbeitung von Transportschäden. Erfassen Sie für jede Position Kostenträger, Währung und Nachweis. Verwenden Sie keinen pauschalen Zollsatz: Höhe und Behandlung hängen von den tatsächlichen Waren, ihrem Ursprung, dem Bestimmungsort, der Einreihung und dem Geschäftsvorgang ab.

Vorlage für RFQ und Angebotsvergleich

Senden Sie allen Anbietern dieselben revisionsgeführten Unterlagen. Die folgende Tabelle lässt sich direkt in eine Angebotsanfrage übernehmen oder als Spaltenstruktur für einen Einkaufsvergleich verwenden.

Ein AQL-Wert allein ist kein Qualitätsplan. Werden Annahmestichproben anhand einer annehmbaren Qualitätsgrenzlage (AQL) verwendet, nennen Sie Prüfnorm und Ausgabe, Fehlerklassen, Stichprobengrundlage und kritische Funktionsprüfungen. Ein Losannahmeverfahren ersetzt keine erforderliche 100-%-Funktionsprüfung, wenn die Risikoanalyse diese verlangt. Für ein ausführliches Paket technischer Eingaben nutzen Sie den Konstruktionsleitfaden für kundenspezifische kapazitive Touchpanels.

Versteckte Ausgaben durch Freigabestufen begrenzen

Ein Beschaffungsplan sollte Ausgaben an überprüfbare Arbeitsergebnisse knüpfen, nicht nur an Termine. Für ein kundenspezifisches PCAP-Projekt eignen sich diese sechs Freigabestufen:

1. RFQ-Grundlage: Zeichnung, Abdeckungsaufbau, Displayidentifikation, Schnittstellengrenzen, Bedienzustände, Mengen und Abnahmematrix herausgeben; Angebotsausschlüsse klären.
2. Kaufmännische und eigentumsrechtliche Grundlage: NRE- und Werkzeugergebnisse, Zahlungsmeilensteine, Werkzeugverwahrung/-eigentum, Zugriff auf Konfigurationsdateien, Preisstaffeln, Änderungsgebühren und Lieferklausel freigeben.
3. Entwicklungsmuster: Erscheinungsbild, Abmessungen, FPC-Pinbelegung, Controller-Verhalten und erste Touchfunktionen unter den vorgesehenen Display- und Gehäusebedingungen bewerten.
4. Erstmuster und Pilot: Den akzeptierten Revisionsstand unterzeichnen, Maß- und Optikmuster prüfen, ungünstigste Betriebszustände testen sowie Ausbeuteabrechnung, Verpackung, Chargenaufzeichnungen und etwaige Korrekturmaßnahmen bestätigen.
5. Serienfreigabe: Bestellung mit Bezug auf freigegebene Zeichnung, Prüfplan, Menge, vereinbarte Qualitätsanforderungen und Lieferbedingungen ausgeben. Regeln für Änderungsmitteilungen und Ersatzkomponenten festlegen.
6. Wareneingang und Änderungskontrolle: Sendungsrückverfolgbarkeit, Prüfaufzeichnungen, Menge, Transportschäden und RMA-Verfahren prüfen; Material-, Controller-, Firmware-, Prozess- oder Werkzeugänderungen erneut dem vereinbarten Freigabeverfahren zuführen.

Nicht freigegebene Controller-Ersatztypen, fehlende Regelungen zum Werkzeugeigentum, unerklärte Stückpreissprünge bei unveränderter Geometrie, fehlende Nass-/Handschuhnachweise und Frachtangebote ohne benannten Zielort sind Entscheidungshindernisse, bis die zuständige Partei die jeweilige Lücke geschlossen hat. Die Kosten einer verzögerten Pilotfertigung, einer erneuten Controller-Abstimmung oder einer zurückgewiesenen Sendung gehören in die Risikobewertung des Käufers, auch wenn sich dafür noch kein belastbarer Geldbetrag angeben lässt.

Häufige Fragen

Warum sind kundenspezifische kapazitive Touchpanels in der Musterphase teurer?

Prototypenpreise können Konstruktionsvorbereitung, vorläufige Prozesse, kleine Materialbeschaffungen, zusätzliche Prüfungen und Entwicklungsarbeit enthalten. Fordern Sie getrennte NRE-/Werkzeugkosten, eine definierte Mustermenge mit Preis und ein Serienangebot für die vorgesehene Losgröße abgenommener Einheiten an. Der Preis eines Pilotloses mit 12 Stück darf nicht mit einer Jahresprognose von 10.000 Einheiten multipliziert werden, um das gesamte Jahreseinkaufsbudget zu schätzen.

Welche Kosten fallen einmalig an und welche bei jeder Bestellung?

Sensorlayout, dedizierte Werkzeuge und anfängliche Abstimmung können einmalig sein, sofern Konstruktion und Vertrag ihre Wiederverwendung ermöglichen. Abdeckungsmaterial, Sensorfertigung, Controller-Hardware, Montage und reguläre Prüfungen fallen üblicherweise laufend an. Manche Tätigkeiten wie Einrichtung, Sonderprüfungen, Kalibrierung oder Verpackung können je Fertigungslos berechnet werden. Ordnen Sie vor dem Angebotsvergleich jede Position den Spalten einmalig, je Charge oder je abgenommener Einheit zu.

Muss ich Ausschuss auf den angebotenen Stückpreis aufschlagen?

Nicht, wenn der Lieferant einen Preis je abgenommener und versandter Einheit nennt, der seine normale Fertigungsausbeute bereits berücksichtigt. Ein zusätzlicher Ausschussfaktor würde denselben Verlust doppelt erfassen. Verwenden Sie eine Ausbeuterechnung nur für offengelegte Kosten je gestarteter Einheit oder einen klar ausgeschlossenen Verlustmechanismus. Fragen Sie, welche Ausschussklassen und Nacharbeiten enthalten sind und wer zahlt, wenn die Fertigung die vereinbarten Abnahmekriterien verfehlt.

Was beeinflusst den Preis von PCAP-Abdeckung und Sensoraufbau?

Kontur, aktive Fläche, Material, Dekordruck, Beschichtungen, Ausschnitte, Elektrodenmuster, transparenter Leiter, FPC-Leiterführung, Klebeverfahren und optische Abnahmekriterien beeinflussen Materialbedarf und Fertigungsaufwand. Die Eignung des Controllers und das Störverhalten im eingebauten Zustand können den optimalen Sensoraufbau verändern. Vergleichen Sie vollständige revisionsgeführte Schichtzeichnungen; eine günstigere Abdeckung allein belegt keine niedrigeren Kosten der abgenommenen Baugruppe.

Lohnt sich der Aufpreis für vollflächiges optisches Bonden immer?

Nein. Vollflächiges Bonden kann interne Reflexionen verringern und Verunreinigungen begrenzen, verursacht aber zusätzliche Kosten für Klebstoff, Ausrichtung, Prüfung und mögliche Nacharbeit. Ein definierter Luftspalt kann zu einer Schnittstelle passen, deren optische und mechanische Anforderungen dies zulassen und deren Display austauschbar sein soll. Entscheiden Sie anhand tatsächlicher Anforderungen an Ablesbarkeit, Service, Schichttoleranzen und Validierung im eingebauten Zustand, nicht allein nach dem Panelpreis.

Wie vergleiche ich zwei ausländische Touchpanel-Angebote?

Verwenden Sie dieselbe Menge abgenommener Einheiten, dieselbe Zeichnungsrevision und dieselben Abnahmekriterien. Vereinheitlichen Sie anschließend beide Angebote auf eine Lieferklausel und einen benannten Ort. Addieren Sie separat zu zahlende Exportverpackung, Fracht, Versicherung, Zollabfertigung, anwendbare Zölle und nicht erstattungsfähige Steuern. Erfassen Sie Rechnungswährung, angenommenes Wechselkursdatum, Anzahlungsplan und Schadensverantwortung. Ein niedrigerer Werksrechnungsbetrag bedeutet nicht zwangsläufig niedrigere Beschaffungskosten bis zur Anlieferung.

Was muss vor Freigabe einer Serienbestellung genehmigt sein?

Freizugeben sind der revisionsgeführte Abdeckungs-/Sensor-/Controller-Aufbau, Display- und Host-Schnittstellen, Werkzeug- und Dateieigentum, das Erscheinungsbild des Erstmusters, Ergebnisse der Funktions- und Umweltprüfungen, Prüfaufzeichnungen, Verpackung sowie die vereinbarte Preis- und Lieferzeitstaffel. Die freigegebene Bestellung muss auf die genehmigte Revision verweisen und Änderungsmitteilungen, Ersatzkomponenten sowie den Umgang mit nichtkonformem Material regeln. Ein funktionsfähiges, nicht eingebautes Muster ist kein ausreichender Nachweis für die Leistung des fertigen Geräts.

Die Kostenstruktur in eine Angebotsanfrage überführen

Stellen Sie vor der Anfrage nach einem endgültigen Serienpreis die Zeichnung mit Außenmaßen und aktiver Fläche, den Abdeckungsaufbau, das Displaymodell, Host-/Schnittstellenangaben und Pinbelegung, Handschuh- und Nassbetriebszustände, geplante Muster- und Serienmengen sowie die Abnahmeaufgaben zusammen. Ergänzen Sie Bestellhäufigkeit, Incoterms-Klausel und Bestimmungsort, damit der Lieferant Werkskosten von der durch den Käufer gesteuerten Logistik trennen kann. Übermitteln Sie diese Angaben über JASPERs Angebotsanfrage und verlangen Sie gesonderte Positionen für NRE, Muster/Pilot sowie Serienfertigung je abgenommener Einheit auf derselben revisionsgeführten Grundlage.
