Desglose de costes de paneles táctiles capacitivos a medida

Qué incluye cada categoría de costes

El coste de un panel capacitivo proyectado (PCAP) a medida no se limita al precio de un material. El comprador necesita una estructura que distinga los cargos únicos, los que se generan por unidad o lote, las pérdidas de producción y el gasto necesario para llevar los paneles aceptados hasta el punto de recepción.

La comparación más útil es el coste por panel aceptado y entregado con el mismo alcance. El gasto inicial debe mostrarse por separado y después distribuirse entre una cantidad de amortización declarada. Una previsión no constituye automáticamente un compromiso de compra vinculante. Si la recuperación del coste del utillaje depende de un pedido mínimo, una cancelación o un saldo pendiente, anote esa condición comercial junto al cálculo unitario.

Fijar el alcance del suministro antes de comparar proveedores

Una oferta baja puede terminar en una fase de montaje anterior. Para la hoja de compras, clasifique cada propuesta en una de estas cinco opciones de alcance definidas por el comprador. Las propuestas híbridas deben detallar sus excepciones.

Estas son categorías de RFQ, no cinco niveles universales de producto de fábrica. El alcance D sirve de referencia para el ejemplo de cálculo siguiente y excluye la pantalla, el mazo de cables externo, la carcasa, el montaje de la HMI completa, el firmware de aplicación y la conformidad del producto terminado. Solicite con cada oferta un plano que delimite el suministro. Si una propuesta incluye una pantalla y otra no, valore por separado la pantalla omitida y el trabajo de integración antes de ordenar las ofertas por coste.

Para conocer las opciones capacitivas disponibles y los límites entre componentes, consulte la oferta de JASPER de paneles táctiles capacitivos a medida. Describa el alcance realmente necesario; no dé por hecho que se incluyen todas las arquitecturas opcionales o los servicios de integración posteriores.

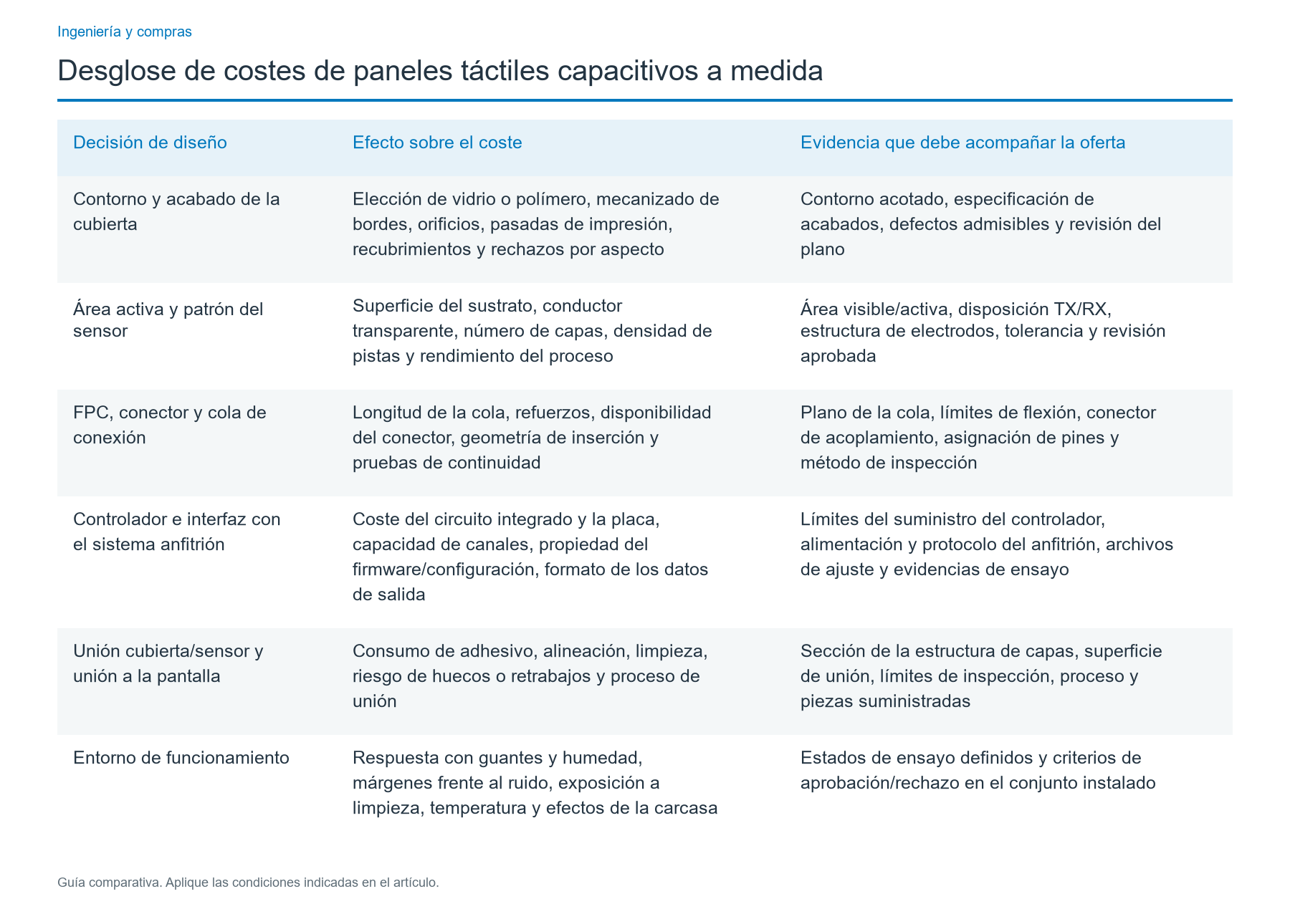

Qué decisiones de diseño PCAP modifican el coste recurrente

La construcción de la cubierta, la geometría de los electrodos, la elección del controlador, las uniones adhesivas y los criterios de aceptación son factores importantes en el precio de un panel táctil a medida. Importa cómo interactúan: una cubierta o un sensor más baratos pueden exigir más ajustes, reducir la aceptación óptica o trasladar trabajo a la línea de montaje del OEM.

Dos formas de unir el conjunto a la pantalla requieren una comparación especialmente clara: una separación de aire controlada y la unión óptica completa. El montaje con separación de aire puede facilitar la sustitución de la pantalla, pero añade interfaces ópticas y ocupa espacio. La unión óptica completa puede reducir los reflejos y la contaminación en esas interfaces, aunque introduce requisitos de adhesivo, alineación, rendimiento y retrabajo. Ninguna opción es automáticamente más económica durante todo el ciclo de vida. La capa adhesiva interna del conjunto frontal táctil no es la misma partida de compra que la unión de ese conjunto a la pantalla; deben cotizarse por separado.

El contorno del panel y el espesor de la cubierta son variables continuas dentro de la capacidad del proceso elegido, no dimensiones con incrementos universales. Del mismo modo, el número de contactos táctiles, la velocidad de la interfaz y la vida útil del recubrimiento no forman una escala común de precios. Si el uso contempla agua o guantes, defina el material concreto del guante, el estado de mojado, el estado de funcionamiento de la pantalla encendida y los criterios de aceptación para toques intencionados y detecciones táctiles falsas. La capacidad de un componente no sustituye la validación en el equipo instalado.

Separar NRE, utillaje, muestras y precio de producción

La ingeniería no recurrente (NRE) remunera el trabajo del proyecto; el precio de producción remunera unidades aceptadas y fabricadas de forma repetible. No compare un prototipo costoso con una oferta de producción como si ambos correspondieran al mismo proceso y volumen de compra.

Solicite partidas para el diseño del patrón del sensor, el utillaje de la cubierta, el ajuste del controlador, la verificación de la interfaz con el anfitrión, los útiles de ensayo eléctrico/óptico, la preparación del prototipo y cualquier desarrollo del proceso piloto. Para cada cargo, registre el resultado: un juego de planos, una revisión de muestra, una herramienta almacenada, un método de ensayo, un archivo de configuración o una primera pieza aprobada. El pago del utillaje no debe considerarse prueba de titularidad salvo que el acuerdo establezca la propiedad y el acceso.

Las muestras de prototipo pueden requerir utillaje provisional, montaje manual, inspección adicional o configuraciones ajustadas individualmente. Son razones válidas para un precio unitario de muestra elevado, pero no demuestran que ese precio se mantendrá en un lote de producción aprobado. Pida tres desgloses comerciales independientes: ingeniería/utillaje iniciales, cargos de muestras/piloto y precio recurrente para cantidades aceptadas concretas. Especifique si el anticipo del prototipo se descontará del utillaje o de pedidos futuros; nunca presuponga ese descuento.

El comprador puede solicitar precios escalonados para 100, 1.000 y 5.000 unidades aceptadas por pedido, junto con una previsión anual de 10.000 unidades. Estas cantidades son una matriz ilustrativa para comparar RFQ, no tramos estándar del mercado. Anote frecuencia de pedido, exposición a plazos de aprovisionamiento de materiales, envío mínimo, compromiso de volumen y vigencia del precio. Si un mismo proveedor ofrece distintas arquitecturas de capas, compárelas bajo revisiones de plano separadas, en lugar de incluir diseños distintos en una sola columna de precios por volumen.

Calcular el coste por panel aceptado, no por panel puesto en fabricación

El modelo debe identificar las unidades y evitar duplicidades. Si el proveedor cobra por panel aceptado y expedido y asume los descartes normales, utilice ese precio unitario como punto de partida recurrente. Si, en cambio, comunica el coste por unidad puesta en fabricación y el rendimiento no está incluido, puede utilizarse un modelo simplificado que ajuste el coste completo por rendimiento para comparar escenarios:

Coste recurrente ajustado (USD/panel aceptado) = coste de transformación por unidad puesta en fabricación (USD/panel iniciado) ÷ rendimiento de unidades aceptadas (paneles aceptados/paneles iniciados).

Esta fórmula simplificada supone que todos los costes de transformación indicados están expuestos a la misma pérdida de rendimiento. En un proceso real, los materiales y las inspecciones generan costes en etapas distintas; solicite un modelo por etapas antes de convertir la estimación en un precio contractual. Los retrabajos pueden tener sus propios costes y su propia tasa de recuperación de piezas conformes. Nunca añada otro porcentaje de descarte a una oferta por unidad aceptada que ya lo incorpora.

Para una evaluación inicial del proyecto:

Coste equivalente del primer año (USD/panel aceptado) = coste recurrente ajustado + embalaje de exportación + transporte prorrateado + seguro + despacho/gestión + NRE ÷ cantidad de amortización + gasto en muestras ÷ cantidad de amortización + aranceles/impuestos aplicables por unidad + coste de integración del OEM por unidad.

Incluya los dos últimos términos solo cuando se conozcan el tratamiento arancelario y fiscal real y el alcance de integración del OEM. Un impuesto recuperable no es necesariamente un coste definitivo. Compare por separado los momentos de pago: abonar la NRE antes de aprobar la primera pieza modifica la exposición financiera aunque su importe unitario amortizado final sea pequeño.

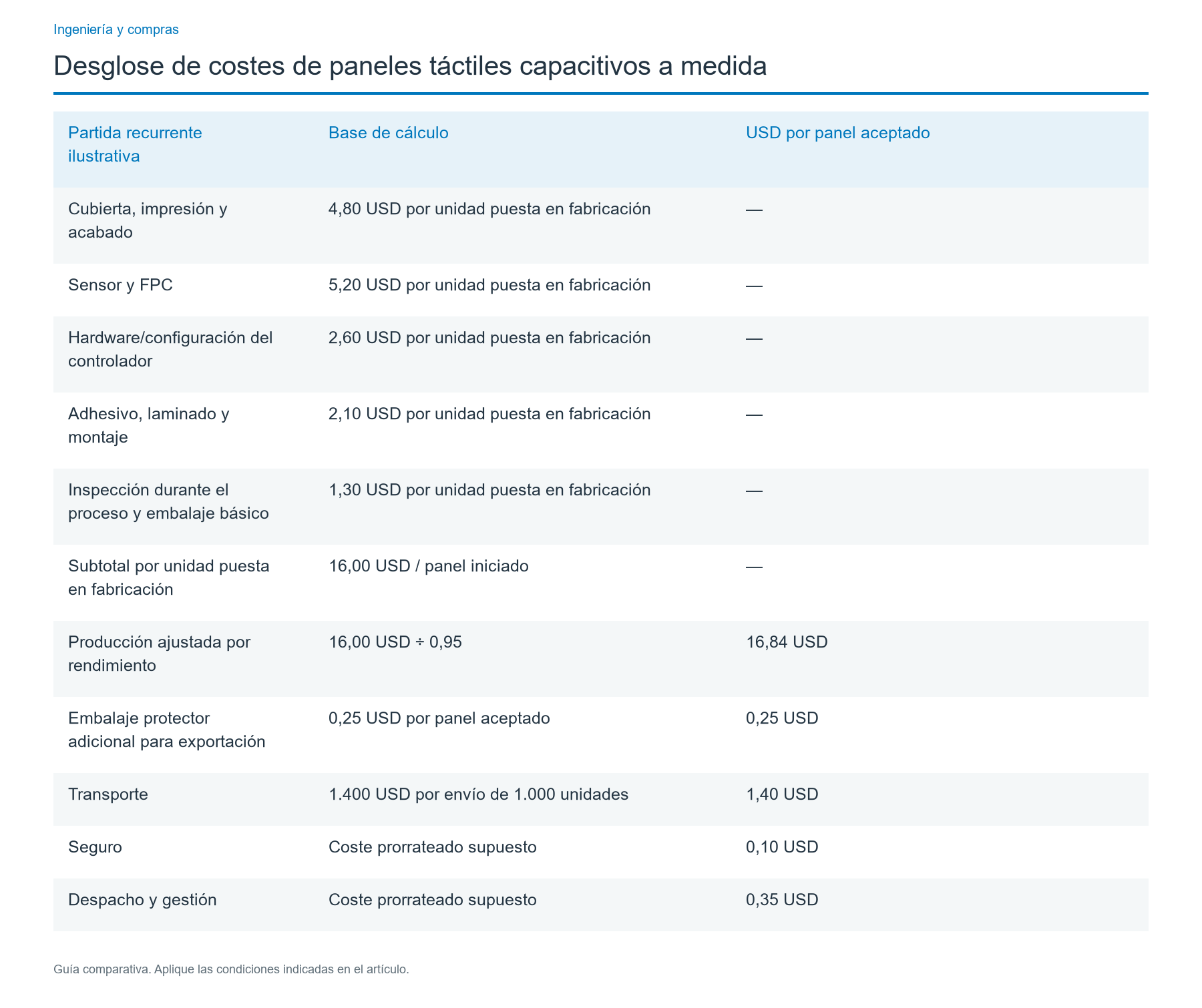

Ejemplo de costes en USD y análisis de sensibilidad

El siguiente es un ejemplo aritmético con cifras inventadas, no una oferta de proveedor, un precio de JASPER, una media del sector, un margen objetivo ni un rendimiento de producción prometido. Se supone el suministro de un subconjunto táctil PCAP de alcance D sin pantalla. El proyecto contempla 1.000 unidades aceptadas por envío, 10 envíos, 10.000 unidades aceptadas para amortizar los costes del primer año y un rendimiento de unidades aceptadas del 95 % cuando se desglosan costes por unidad puesta en fabricación.

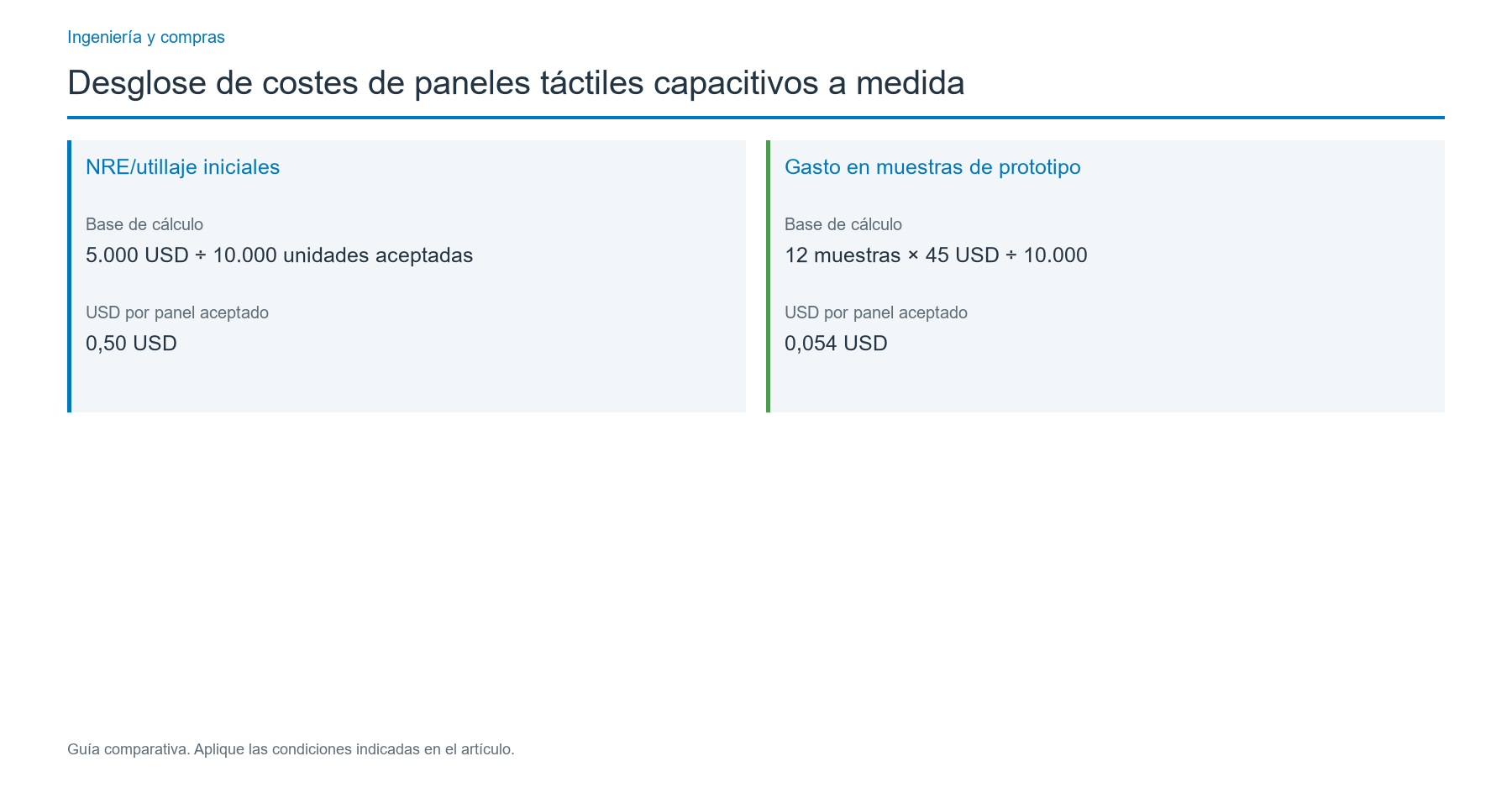

Los 5.000 USD de NRE supuestos podrían desglosarse en 1.200 USD de diseño del sensor, 2.500 USD de cubierta/utillaje y 1.300 USD de ajuste del controlador más preparación de los útiles de ensayo. Los 540 USD supuestos para 12 muestras se mantienen separados tanto de la NRE como de la producción recurrente en volumen. El precio de muestra corresponde deliberadamente a una condición de fabricación distinta; no sirve para extrapolar el gasto anual de compras.

Con valores sin redondear, el resultado normalizado del primer año es 16,00 USD / 0,95 + 0,25 USD + 1,40 USD + 0,10 USD + 0,35 USD + 5.000 USD / 10.000 + 540 USD / 10.000 = 19,50 USD por panel aceptado, redondeado a céntimos. Este importe no incluye aranceles aplicables, impuestos no recuperables, costes dependientes de la clasificación aduanera ni integración del lado del OEM. Los valores dependen de las cantidades elegidas y no son trasladables a otro diseño o ruta de transporte.

*Las diferencias se redondean a partir de los resultados sin redondear de cada escenario; restar los totales redondeados mostrados puede producir una diferencia de 0,01 USD. En el caso de 5.000 unidades, tanto los 5.000 USD de NRE como los 540 USD de muestras se dividen entre 5.000 unidades aceptadas. Es un escenario de menor volumen realmente adquirido, no un incremento automático del precio del proveedor. Si la oferta y la liquidación utilizan monedas distintas, modele un escenario de divisas independiente en lugar de ocultar un margen cambiario arbitrario en cada partida.

Comparar el coste hasta destino, no solo la factura de fábrica

Una compra internacional de PCAP requiere identificar una regla Incoterms® 2020 y un lugar designado. El conjunto completo de once reglas es EXW, FCA, CPT, CIP, DAP, DPU, DDP para cualquier modo o combinación de modos de transporte, y FAS, FOB, CFR, CIF solo para transporte marítimo o por vías navegables interiores. Estas reglas distribuyen tareas, costes y riesgos; por sí solas no determinan la tarifa de transporte, la clasificación aduanera ni todas las obligaciones contractuales.

Una oferta que solo diga «transporte incluido» deja demasiadas preguntas abiertas. Prepare una hoja independiente del coste hasta destino con protección amortiguadora para exportación, cantidades por caja, protección de palés/cajones, modo de transporte contratado, seguro, despacho de importación/honorarios del agente, gestión en destino, aranceles aplicables, impuestos no recuperables y gestión de reclamaciones por daños. Registre quién paga cada concepto, la moneda y su justificación. No aplique un porcentaje arancelario genérico: el tipo y el tratamiento dependen de la mercancía real, el origen, el destino, la clasificación y la operación.

Plantilla de RFQ y comparación de ofertas

Envíe a todos los oferentes los mismos datos con control de revisiones. La tabla puede copiarse directamente en una solicitud de oferta o utilizarse como encabezados de columna en una comparativa de compras.

Un valor de límite de calidad de aceptación (AQL) no constituye por sí solo un plan de calidad. Indique la norma y la versión de inspección cuando se utilicen, la clasificación de defectos, la base de muestreo y los ensayos funcionales críticos. Un sistema de aceptación por lotes no sustituye la comprobación funcional del 100 % cuando el análisis de riesgos la exige. Para preparar un paquete detallado de datos de ingeniería, utilice la guía de diseño de paneles táctiles capacitivos a medida.

Controlar gastos ocultos mediante hitos de aprobación

El calendario de compras debe vincular el gasto a entregables verificables, no solo a fechas. Aplique estos seis hitos en un proyecto PCAP a medida:

1. Base de la RFQ: emita el plano, la estructura de la cubierta, la identificación de la pantalla, los límites de interfaz, los estados de uso del operador, las cantidades y la matriz de aceptación; resuelva las exclusiones de las ofertas.
2. Base comercial y de propiedad: apruebe los entregables de NRE y utillaje, los hitos de pago, la custodia/propiedad de las herramientas, el acceso a archivos de configuración, los tramos de precio, los cargos por cambios y la regla de entrega.
3. Muestra de ingeniería: evalúe aspecto, dimensiones, asignación de pines del FPC, comportamiento del controlador y funcionamiento táctil inicial con las condiciones de pantalla y carcasa previstas.
4. Primera pieza y piloto: firme la revisión aceptada, inspeccione muestras dimensionales/ópticas, pruebe los estados de funcionamiento más desfavorables y confirme la contabilización del rendimiento, el embalaje, los registros de lote y las acciones correctivas que correspondan.
5. Autorización de producción: emita el pedido con referencia al plano aprobado, el plan de ensayos, la cantidad, los requisitos de calidad aceptable y las condiciones de entrega. Establezca reglas de notificación de cambios y sustituciones.
6. Recepción y control de cambios: compruebe trazabilidad del envío, registros de inspección, cantidad, daños de transporte y procedimiento RMA; someta los cambios de material, controlador, firmware, proceso o utillaje a la aprobación acordada.

Las sustituciones de controlador no aprobadas, la falta de cláusulas de propiedad del utillaje, un aumento de precio unitario sin explicación con geometría fija, la ausencia de pruebas con humedad/guantes y un transporte cotizado sin destino designado deben impedir la decisión de compra hasta que el responsable cierre la carencia. El coste de un piloto retrasado, un reajuste del controlador o un envío rechazado debe figurar en la evaluación de riesgos del comprador, aunque aún no pueda expresarse en una estimación monetaria defendible.

Preguntas frecuentes

¿Por qué cuesta más un panel táctil capacitivo a medida en la fase de muestras?

El precio del prototipo puede incluir preparación del diseño, procesos provisionales, compras pequeñas de material, inspecciones adicionales y trabajo de ingeniería. Solicite cargos separados de NRE/utillaje, una cantidad y un precio de muestra identificados, y una oferta de producción para el lote previsto de unidades aceptadas. No se debe multiplicar el precio de un piloto de 12 piezas por una previsión anual de 10.000 unidades para estimar el presupuesto de compras de todo el año.

¿Qué costes son únicos y cuáles se repiten en cada pedido?

El diseño del patrón del sensor, el utillaje dedicado y el ajuste inicial pueden ser únicos si el diseño y el contrato permiten reutilizarlos. El material de la cubierta, la transformación del sensor, el hardware del controlador, el montaje y la inspección ordinaria suelen ser recurrentes. Algunas actividades, como preparación, ensayos especiales, calibración o embalaje, pueden cobrarse por lote de producción. Clasifique cada partida como única, por lote o por unidad aceptada antes de comparar ofertas.

¿Debo añadir un coste de descarte al precio unitario del proveedor?

No cuando el proveedor cotiza una unidad aceptada y expedida cuyo precio ya incluye su rendimiento normal de fabricación. Añadir otro factor de descarte contabilizaría dos veces la misma pérdida. Calcule el efecto del rendimiento solo al evaluar costes declarados por unidad puesta en fabricación o una causa de pérdida excluida expresamente. Pregunte qué clases de rechazo y qué retrabajos se incluyen, y quién paga si la producción incumple los criterios de aceptación acordados.

¿Qué modifica el precio de la cubierta y la estructura del sensor PCAP?

El contorno, el área activa, el material, la impresión decorativa, los recubrimientos, los recortes, el patrón de electrodos, el conductor transparente, el trazado del FPC, el método adhesivo y los criterios de aceptación del aspecto influyen en el consumo de material y el trabajo de fabricación. La adecuación del controlador y la respuesta al ruido una vez instalado pueden cambiar la construcción óptima del sensor. Compare planos completos y controlados de la estructura de capas; una cubierta más barata no demuestra por sí sola un menor coste del conjunto aceptado.

¿Compensa siempre el coste adicional de la unión óptica completa?

No. La unión completa puede reducir los reflejos internos y ayudar a controlar la contaminación, pero añade costes de adhesivo, alineación, inspección y posibles retrabajos. Una separación de aire controlada puede ser adecuada cuando los requisitos ópticos y mecánicos de la interfaz lo permiten y se prevé sustituir la pantalla. Decida según las necesidades reales de visibilidad, mantenimiento, tolerancias de la estructura y validación en el equipo instalado, no solo según el precio del panel.

¿Cómo comparo dos ofertas de paneles táctiles de proveedores extranjeros?

Utilice la misma cantidad de unidades aceptadas, revisión del plano y criterios de aceptación; después, normalice ambas ofertas con una misma regla de entrega y un mismo lugar designado. Añada los conceptos pagados por separado: embalaje de exportación, transporte, seguro, gestión aduanera, aranceles aplicables e impuestos no recuperables. Registre moneda de facturación, fecha de cambio supuesta, calendario de anticipos y responsabilidad por daños. Una factura de fábrica más baja no implica necesariamente un menor coste de compra con entrega.

¿Qué debe aprobarse antes de emitir un pedido de producción en volumen?

Apruebe la estructura controlada de cubierta/sensor/controlador, las interfaces con pantalla y anfitrión, la propiedad de herramientas y archivos, el aspecto de la primera pieza, los resultados de ensayos funcionales y ambientales, los registros de inspección, el embalaje y el calendario acordado de precios y plazos. El pedido emitido debe citar la revisión aprobada y definir la notificación de cambios, las sustituciones y el tratamiento de material no conforme. Que una muestra suelta funcione no demuestra suficientemente el rendimiento del equipo terminado.

Convertir el desglose de costes en una solicitud de oferta

Antes de pedir un precio final de producción, reúna el plano de dimensiones exteriores y área activa, la estructura de la cubierta, el modelo de pantalla, los datos del sistema anfitrión/interfaz y la asignación de pines, los estados de uso con guantes y humedad, las cantidades previstas de muestras y producción, y las tareas de aceptación. Añada la frecuencia de pedidos, la regla Incoterms y el destino para que el proveedor pueda separar el coste de fábrica de la logística controlada por el comprador. Envíe esta información mediante el proceso de solicitud de oferta de JASPER y pida partidas de NRE, muestras/piloto y producción por unidad aceptada basadas en la misma revisión controlada.
