タッチパネルのカバーガラスはAG・AR・AFのどれを選ぶべきか

AG・AR・AFはそれぞれ別の要求です

「映り込み防止コーティング」を一つ指定するだけで、反射、指紋、清掃性をすべて改善できると考えると、カバーガラスの選定を誤りかねません。3つは別々に管理すべき設計目標です。

産業用タッチパネルでは、一つの測定値だけで採否を決めないことが重要です。ヘイズが低くてもスパークルが少ないとは限らず、反射率が低くても汚れを落としやすいとは限りません。初期接触角が大きくても、繰り返し清掃した後のAF耐久性は保証されません。

最初に、使用時に見える問題を特定します

判断の出発点は、実際の作業者が画面上で何を不便に感じるかです。

照明などの映り込みが問題ならAGを検討します

AGは表面の微細構造によって反射光を広い角度に分散させ、鏡面反射のような鮮明な反射像を弱めます。天井照明、窓、太陽光の映り込みは輪郭が目立ちにくくなります。一方、同じ表面構造がディスプレイからの透過光も散乱させる場合があります。眩しさの評価だけでなく、画像の鮮明さとスパークルも受入検査に含めます。

次の条件では、AGを最初に比較するのが一般的です。

• 強い天井照明の下でディスプレイを使用する場合
• 画面輝度が十分でも、周囲の物体の映り込みが作業者の注意を妨げる場合
• マットな外観を許容できる場合
• 大きな画面で鏡面反射が人間工学上の問題になる場合

画素密度が高いディスプレイには、スパークルの専用評価が必要です。微細なAG面が画素配列と干渉すると、均一な画面でも粒状に見えることがあります。スパークルとヘイズは同じではありません。 ヘイズは透過光が広い角度に散乱する性質であり、スパークルはディスプレイの積層構造を通して見える局所的な輝度むらです。

表面反射によるコントラスト低下にはARを検討します

ARは光学多層膜によって、周囲から入った光が観察者側へ反射する割合を減らします。反射像を意図的にぼかさずに、見かけのコントラストを改善できる処理です。

次の条件では、ARを優先して評価します。

• 画像のシャープさを高く保つ必要がある場合
• 明るい場所で操作画面の暗い部分が白っぽく見える場合
• 光沢のある外観が許容される場合
• マット仕上げではなく、反射率そのものの低減が必要な場合

調達仕様に「AR付き」と書くだけでは不十分です。測定波長域、入射角、測定対象の面またはカバーガラス全体の構成、測定時の試料状態を指定します。可視域向け高性能AR面の初期設計目標としては、**波長450–650 nm、ほぼ垂直入射で平均反射率1.0%以下（≤1.0%）**が一つの目安になります。ただし、実際のガラス材と膜構成で確認する必要があります。業界共通の必須値ではなく、設計段階の目標値です。

指紋や油汚れが問題ならAFを検討します

AFは表面エネルギーを低くし、指紋、油分、拭き跡などが付きにくく、目立ちにくく、拭き取りやすくなることを狙う処理です。操作面の汚れ対策であり、AGやARの光学機能を代替するものではありません。

頻繁に触れる産業用パネルでは、**水接触角105°以上（≥105°）**を初期のAF設計目標にできます。液滴量と測定方法は必ず記録します。初期値より重要なのは耐久性です。合意した摩耗試験または清掃サイクルの後に再測定し、量産承認前に必要な残存性能を定めます。

油性指紋への耐性が重要なら、油またはオレイン酸の接触角測定、あるいは条件を統一した指紋付着・清掃試験を追加します。水接触角が示すのは撥水性であり、撥油性のすべてを表すわけではありません。

それぞれの受入条件から積層仕様を組み立てます

AG・AR・AFを組み合わせることは可能です。ただし、光学設計と表面処理工程を踏まえた判断が必要です。各処理を単独で評価して良好でも、積層後に同じ結果が得られるとは限りません。

次の順で仕様を決めます。

1. 周囲光の問題を明確にします。 照度、主な光源の位置、想定視野角を記録し、鮮明な映り込みが問題なのか、全体的なコントラスト低下なのかを区別します。
2. ディスプレイ構成を確定します。 型式、画素密度、輝度設定、カバーガラス厚、エアギャップまたは光学貼合、偏光板やフィルム構成を記録します。
3. 光学処理を選びます。 反射像の抑制にはAG、表面反射率の低減にはARを起点にします。両方の要求が明確な場合だけAG+ARを評価します。
4. AFを独立した表面要求として加えます。 清掃性と耐久性を指定し、下地の光学層との適合性を当然とは考えません。
5. 組み立てたディスプレイで検証します。 試験片は受入検査に有用ですが、スパークル、コントラスト、色、反射像は実製品を代表する積層構成で判断します。
6. 受入試験方法を確定します。 試験治具、角度、光源、表示画像、洗浄媒体、試料の前処理、合否判定限界を図面または品質計画に記載します。

決定すべきなのは単なる「AGガラス」「ARガラス」という名称ではなく、最終的な表示環境に結び付いた、測定可能な表面仕様です。

AGは防眩性と鮮明さをセットで評価します

「マットであるほどよい」という考え方では適切なAGを選べません。散乱を強めれば反射像はぼけますが、表示画像の鮮明さまで低下する場合があります。

AGの受入判定では、少なくとも次の3項目を分けます。

材料と測定形状が適用範囲に合う場合、ヘイズおよび光線透過率の参考試験方法としてASTM D1003を利用できます。ただし、ヘイズのみでAGを承認してはいけません。ヘイズが許容範囲でも、スパークルが強い、細部が読み取りにくいといった問題は起こり得ます。

高画素密度のモジュールでは、少なくとも緑、50%グレー、白の3種類を全面表示して確認します。緑はスパークルを見つけやすく、グレーと白では広い範囲のむらや鮮明さの低下を確認しやすくなります。ロット間で比較する場合は、観察距離、角度、周囲光、ディスプレイ輝度を一定に保ちます。

ARには波長・角度・耐久性の条件が必要です

反射率を一つだけ示しても、ARの不具合を十分には検出できません。可視光域全体と、製品で重要な観察角度にわたって膜特性を評価します。

最低限、次を記録します。

• 平均反射率の目標値と測定波長域
• 斜め方向から観察する製品では、その角度での反射率または色変化
• コーティングする面
• ガラスの種類と厚さ
• 試料の状態：コーティング試験片、完成カバーガラス、または貼合済みディスプレイ一式
• プロジェクトで必要とする摩耗、湿度、温度、洗浄薬品への暴露条件

OEM向けの受入計画では、**450–650 nm、ほぼ垂直入射で平均反射率≤1.0%**という値は、高性能設計の初期比較基準としてのみ使用します。最終的な合否基準は、選定した構成で視認性、色、膜の耐久性、供給対応力を確認してから確定します。

膜に残留色が見える場合は、数値で色差を管理するのか、限度見本と比較するのか、両方を用いるのかを定義します。「色ずれなし」という未定義の外観条件だけでは不十分です。

AFは初期値ではなく使用後の性能保持で判定します

AFを施工した直後は良好に見えることが多いものです。問題は、製造時の取り扱い、清掃、通常使用を経た後も必要な性能を維持できるかどうかです。

AFの品質計画には、次の4つの確認項目を設けます。

高品質なタッチスクリーンでは、**初期水接触角≥105°**を設計開始時の目標にできます。同時に、合意した耐久試験後の残存値をプロジェクトごとに定めます。現場でアルコール、洗剤、消毒剤などを使用する場合は、その薬品を指定して適合性を試験します。一般的なAF膜がどの薬品にも耐えると想定してはいけません。

AG + AR + AFの組み合わせでは層間の影響を確認します

拡散による映り込みの抑制、低い残留反射、拭き取りやすさを同時に求める場合、複合構成が適することがあります。ただし、各表面処理工程が次の工程の結果に影響する可能性があります。

代表的な不具合要因は次のとおりです。

• 下地のAG凹凸によって実効的な光学特性が変わり、AR性能が変化する
• AR表面にAFを成膜すると、残留反射率や色が変化する
• 光学膜より先に、清掃や摩耗によってAFの効果が低下する
• AG凹凸が指紋を見えにくくする一方、くぼみの汚れを落としにくくする
• 印刷枠、穴、端部の段差、マスキング部の近傍で膜厚や処理が不均一になる
• 工程温度や薬品が加飾、接着剤、ガラスの強化状態、後工程の貼合に影響する

受入用の試料は、最終製品の工程順序を再現する必要があります。AG、AR、AFを別々の試験片で承認しただけでは、量産時の複合積層構成を認めたことにはなりません。

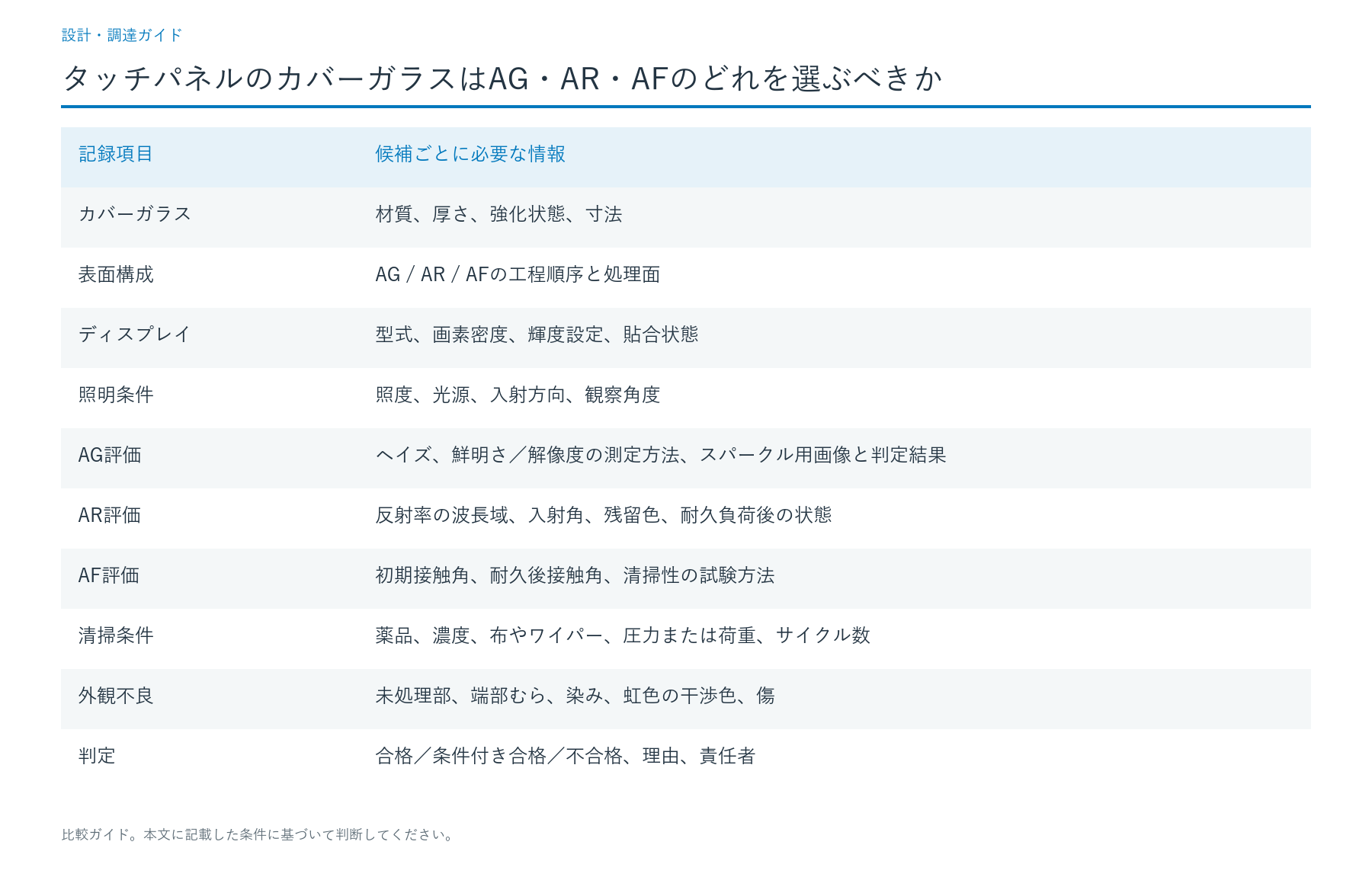

比較できるように試験条件を記録します

各表面候補は、共通形式の技術記録で管理します。以下の表は図面レビューや評価シートに転用できます。

この記録がないと、どちらも「AG+AF」と呼ぶ試料でも、使用ディスプレイ、光源、拭き取り材、合否基準が違い、直接比較できないという調達上の問題が起こります。

表面仕様をタッチパネル全体の構成と整合させます

カバーガラスの表面処理は、投影型静電容量方式の操作面を構成する要素の一つです。ガラス厚、誘電体層、光学貼合、ディスプレイノイズ、コントローラー調整、濡れた状態や手袋での操作条件によって、完成品の動作が変わる場合があります。

表示窓を備えた案件では、JASPERがカバーガラス処理とタッチパネルの積層構成、図面要求を合わせて確認できます。こうした構成の製品窓口は表示窓付きタッチパネルです。

承認前に、図面と検証条件を一体として確定します。外形と有効領域、カバーガラスの積層構成、ディスプレイ型式、ホスト機器／インターフェース、手袋・水濡れ操作条件、数量、受入試験内容をそろえます。これにより、外観品質、タッチ性能、製造責任が別々の仕様書に分散することを防げます。

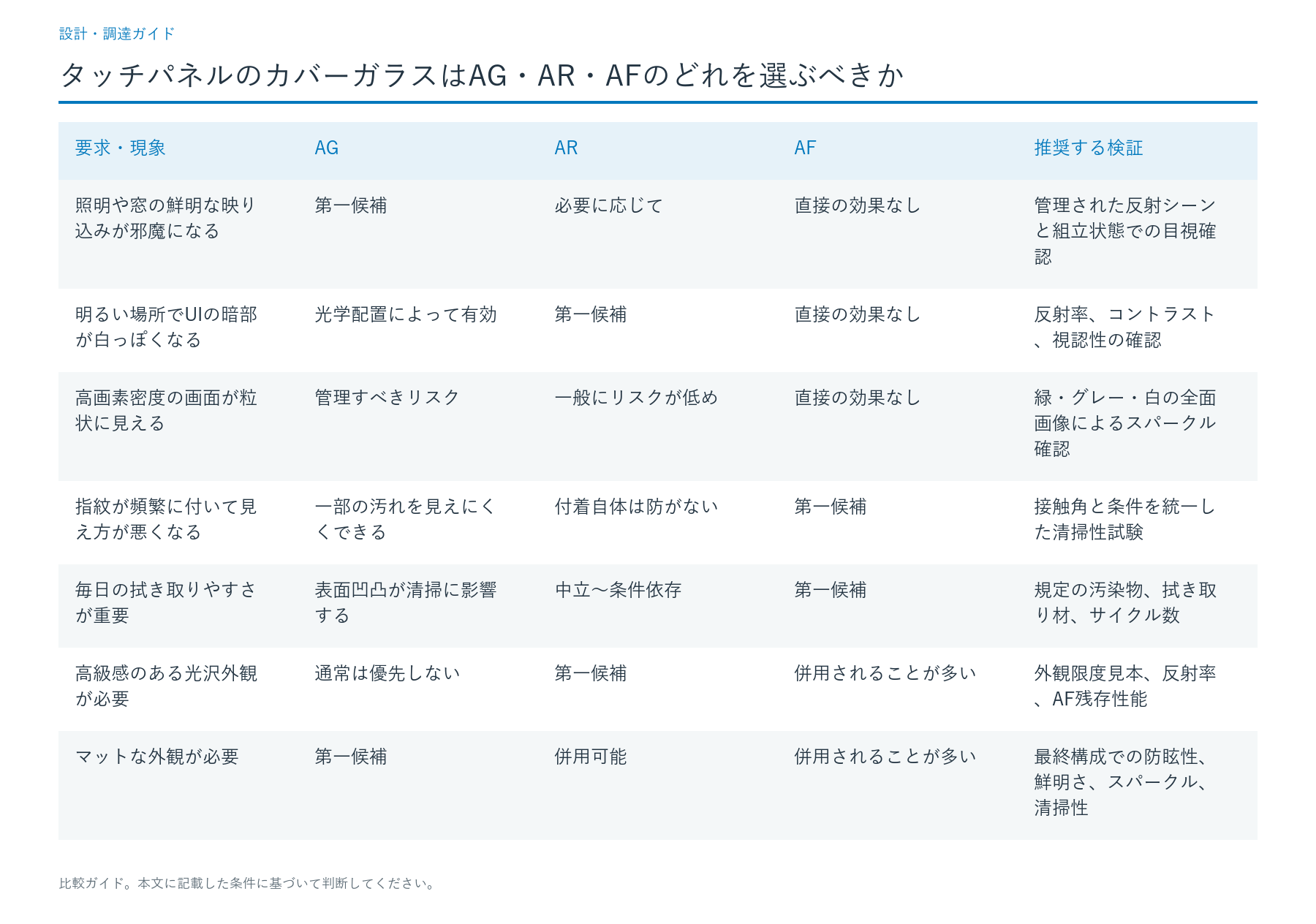

OEM設計審査用の選定マトリクス

以下は初期判断に使うための表です。量産仕様では、サンプル検証後に暫定目標を案件固有の基準へ置き換えます。

基本は、防止したい不具合に対応する指標で表面を受け入れることです。AGなら鮮明さやスパークルを許容範囲に保った防眩効果、ARなら反射率と色特性および耐久性、AFなら摩耗後も維持される清掃性と表面特性を評価します。

よくある質問

タッチパネルのカバーガラスでAGとARは同じ処理ですか？

いいえ。AGは光を拡散して映り込みの輪郭を弱めますが、ARは表面で反射する光の量を減らします。AGの凹凸が強すぎるとヘイズやスパークルが増える場合があります。ARは光沢を維持できますが、波長・角度による特性と耐久性の条件を指定する必要があります。

AGとARは組み合わせられますか？

はい。鮮明な映り込みの低減と残留反射の低減を両方求める場合に検討できます。ただし、AGの凹凸は光学特性に影響し、ARには残留色や耐久性の条件が加わることがあります。組み合わせた完成構成で評価してください。AGとARを別々の試験片で承認しただけでは足りません。

AGやARがあるガラスにAFを加える意味は何ですか？

AFの役割は指紋、汚れ、触れたときの感触、清掃性への対応であり、眩しさや反射率の改善ではありません。下地との適合性が確認できれば光学面の上に施工できます。ただし、最終工程を経た試料で接触角、清掃耐久性、反射率や色の変化、膜の均一性を確認します。

AFの初期接触角はどの程度を目指せばよいですか？

高品質設計の開始目標としては、完成直後の表面で水接触角105°以上が一つの目安です。図面には測定方法と、合意した摩耗・清掃試験後の残存値も規定します。撥油性が重要なら、油／オレイン酸接触角または管理された指紋試験を追加します。

高精細ディスプレイでAGガラスがざらついて見えるのはなぜですか？

AGの表面構造によって、画素からの光が屈折・散乱し、不規則な輝度変動であるスパークルが発生するためです。その見え方は表面凹凸、画素形状、積層構成、観察距離、表示画像によって変わります。高画素密度の設計では、ヘイズだけで判断せず、組立状態のディスプレイで確認します。

AGの承認はヘイズの測定だけで十分ですか？

いいえ。ヘイズは透過光の広角散乱を表しますが、反射像の抑制、細部の鮮明さ、スパークルを単独で予測できません。ヘイズに加え、鮮明さまたは解像度、管理された反射条件、実際の表示構成でのスパークルを確認します。

ARは反射率の数値を一つ決めれば承認できますか？

いいえ。測定波長域、入射角、処理面、試料の構成、耐久試験後の状態を定義します。高性能品の初期比較では、450–650 nm、ほぼ垂直入射で平均反射率1.0%以下を目標にできますが、最終受入値は認定したガラスと膜構成に基づいて決めます。

AG・AR・AFカバーガラスの検討には何を提出すればよいですか？

外形と有効領域、カバーガラスの構成、ディスプレイ型式、ホスト機器／インターフェース、手袋・水濡れ使用条件、予定数量、必要な受入試験をお知らせください。照明や清掃の環境が分かれば併せて共有してください。JASPERはその情報を基に、サンプル承認前の光学要求、タッチ性能上の制約、表面耐久性の確認を整理できます。

次のステップ

新しいタッチパネル案件では、「AG」「AR」「AF」の指定だけでなく、図面、ディスプレイ情報、受入条件をまとめてご送付ください。図面を送信から、外形と有効領域、カバーガラスの積層構成、ディスプレイ型式、ホスト機器／インターフェース、手袋・水濡れ使用条件、数量、サンプルに求める光学・清掃性の合否条件をお知らせください。
