AG, AR o AF: ¿qué tratamiento necesita el vidrio de cubierta táctil?

AG, AR y AF son tres requisitos diferentes

Un error habitual al seleccionar el vidrio es pedir un único «recubrimiento antirreflejos» y esperar que controle simultáneamente los reflejos, las huellas y la limpieza. Son tres objetivos de ingeniería independientes.

En una pantalla táctil industrial no debe aceptarse el vidrio a partir de una sola magnitud. Un valor bajo de turbidez no demuestra que no haya sparkle; una reflectancia baja no garantiza una limpieza sencilla; y un ángulo de contacto inicial elevado no demuestra que AF resista limpiezas repetidas.

Elegir primero según el problema que ve el operario

La primera pregunta es qué molestia visual aparece realmente durante el uso.

Elegir AG cuando molestan las imágenes reflejadas

AG modifica la superficie para distribuir los reflejos en un intervalo angular más amplio en vez de mantenerlos como en un espejo. Así se atenúa la definición de las luminarias del techo, las ventanas o los reflejos solares. Sin embargo, la misma textura puede dispersar la luz transmitida por la pantalla. Por ello, la validación debe incluir claridad de imagen y sparkle, además del juicio sobre el deslumbramiento.

AG suele ser el primer tratamiento que conviene evaluar cuando:

• la pantalla se utiliza bajo iluminación intensa desde el techo;
• los objetos reflejados distraen al operario aunque la luminancia de la pantalla sea suficiente;
• se admite un aspecto mate;
• la pantalla es tan grande que los reflejos especulares generan un problema ergonómico importante.

En pantallas con alta densidad de píxeles debe añadirse una prueba específica de sparkle. La microtextura AG puede interactuar con la geometría de los píxeles y hacer que una imagen uniforme parezca granulada. El sparkle no equivale a la turbidez (haze): la turbidez mide dispersión de luz transmitida a ángulos amplios; el sparkle es una falta de uniformidad espacial que se percibe a través del conjunto óptico de la pantalla.

Elegir AR cuando el problema es la reflexión superficial

AR emplea varias capas ópticas para reducir la proporción de luz ambiente que la superficie devuelve al observador. Puede mejorar el contraste aparente sin difuminar deliberadamente la imagen reflejada.

AR suele ser la primera opción que debe evaluarse cuando:

• es imprescindible conservar una nitidez aparente elevada;
• las áreas oscuras de la interfaz se ven lavadas bajo una iluminación ambiente intensa;
• se acepta un acabado brillante;
• se necesita menos reflectancia, no un acabado mate.

En compras, «con AR» no es una especificación completa. Hay que indicar banda de longitudes de onda, ángulo de incidencia, cara medida o construcción completa del vidrio de cubierta y estado de la muestra durante la medición. Un objetivo inicial útil para una superficie AR visible de gama alta es una reflectancia media ≤1,0 % entre 450–650 nm a incidencia casi normal, que debe confirmarse en el vidrio y el apilamiento de capas reales. Es una meta de diseño, no un requisito universal del sector.

Elegir AF cuando molestan las marcas del contacto

AF es un tratamiento de baja energía superficial destinado a reducir la adhesión y visibilidad de huellas, grasas y manchas, y a facilitar su eliminación con un paño. Es una mejora de la superficie de interacción, no un sustituto óptico de AG ni de AR.

Para un panel industrial que se toca con frecuencia, puede tomarse como objetivo inicial un ángulo de contacto con agua ≥105°, medido con un volumen de gota y un procedimiento documentados. La durabilidad importa más que el resultado recién aplicado: hay que repetir la medición tras el ciclo acordado de abrasión o limpieza y fijar la prestación mínima conservada antes de aprobar la producción.

Si es crucial repeler huellas grasas, añada una medición del ángulo de contacto con aceite o ácido oleico, o un protocolo controlado de huellas y limpieza. El ángulo de contacto con agua caracteriza la hidrofobicidad, pero no describe por completo la oleofobicidad.

Diseñar la combinación de capas a partir de requisitos separados

AG, AR y AF pueden combinarse, pero hacerlo exige una decisión deliberada de ingeniería óptica y de superficies. Tres tratamientos satisfactorios por separado no tienen por qué comportarse igual cuando se superponen.

Siga esta secuencia:

1. Describir el problema de luz ambiente. Registrar iluminancia, posiciones de las fuentes dominantes, ángulos habituales de observación y si la queja es por reflejos definidos o por pérdida general de contraste.
2. Fijar la configuración de la pantalla. Registrar modelo, densidad de píxeles, ajuste de brillo, espesor del vidrio de cubierta, cámara de aire o unión óptica y posibles polarizadores o películas.
3. Elegir la solución óptica. Comenzar por AG si hay que suprimir imágenes reflejadas, o por AR si hay que reducir la reflexión superficial. Evaluar AG+AR únicamente si ambas necesidades existen.
4. Añadir AF como requisito superficial independiente. Definir limpieza y durabilidad, sin dar por supuesta su compatibilidad con la capa óptica inferior.
5. Validar el conjunto de pantalla montado. Una probeta resulta útil para inspección de entrada; sin embargo, granulado, contraste, color y aspecto de los reflejos deben evaluarse en una construcción representativa de la pantalla.
6. Fijar definitivamente el método de aceptación. Incorporar al plano o plan de calidad el útil de ensayo, ángulo, fuente de luz, imagen de prueba, producto de limpieza, acondicionamiento de muestras y límites de aceptación/rechazo.

El resultado no es únicamente «vidrio AG» o «vidrio AR», sino una especificación de superficie medible y vinculada a la pantalla de uso final.

AG exige equilibrar el deslumbramiento con la claridad

Seleccionar AG no consiste en buscar el acabado más mate posible. Una dispersión mayor puede reducir la definición de los reflejos y, al mismo tiempo, deteriorar la claridad de la imagen transmitida.

Conviene utilizar una matriz de aceptación con tres aspectos:

ASTM D1003 puede servir como método de referencia para turbidez y transmitancia luminosa cuando el material y la geometría sean apropiados. No obstante, la turbidez nunca debe ser la única medida de aceptación AG. Una pantalla puede cumplir el valor de haze y aun así presentar granulado molesto o perder detalle fino.

En módulos de alta densidad de píxeles, revise al menos tres imágenes a pantalla completa: verde, gris al 50 % y blanco. El verde suele facilitar la detección del sparkle; el gris y el blanco revelan falta de uniformidad más extensa y pérdida de claridad. Mantenga constantes distancia de observación, ángulo, luz ambiente y luminancia de pantalla para comparar lotes.

AR requiere límites espectrales, angulares y de durabilidad

Una única cifra de reflectancia puede ocultar diferentes defectos de AR. El recubrimiento debe evaluarse en el espectro visible y en los ángulos relevantes para el producto.

Como mínimo, documente:

• objetivo de reflectancia media y banda de longitudes de onda;
• reflectancia o variación de color con observación oblicua si el panel no se mira siempre de frente;
• cara recubierta;
• tipo y espesor del vidrio;
• tipo de muestra: probeta recubierta, vidrio terminado o conjunto de pantalla adherido;
• exposición a abrasión, humedad, temperatura y sustancias de limpieza requerida en el proyecto.

En un plan de aceptación de un fabricante de equipos originales (OEM), la reflectancia media ≤1,0 % entre 450–650 nm a incidencia casi normal solo es una referencia inicial para diseños de gama alta. El límite definitivo debe fijarse tras comprobar legibilidad, color, durabilidad del recubrimiento y capacidad de suministro de la construcción elegida.

Si el recubrimiento muestra un color residual visible, especifique si la aceptación se basará en un límite numérico de color, en comparación con una muestra patrón o en ambos. «Sin variación de color» no debe quedar como declaración visual indefinida.

AF se acepta por la prestación conservada, no por la medición inicial

Una superficie AF nueva suele dar buen resultado. Lo decisivo es cómo responde después de la manipulación en fabricación, la limpieza y el uso normal.

Un plan de calidad AF sólido contempla cuatro puntos de control:

Para una pantalla táctil de gama alta, el ángulo de contacto inicial con agua ≥105° es una posible meta de partida. Además, debe establecerse un valor mínimo conservado, específico del proyecto, tras el ensayo de durabilidad convenido. Si en campo se limpia con alcohol, detergente, desinfectante u otra sustancia, utilice esa química concreta en la prueba de compatibilidad; no presuponga que un AF genérico resistirá.

Una combinación AG + AR + AF debe verificarse como sistema

El conjunto combinado puede ser apropiado cuando se requieren atenuación difusa de reflejos, baja reflexión residual y limpieza fácil. El riesgo es que cada proceso superficial altere el resultado del siguiente.

Entre los fallos habituales se encuentran:

• la textura AG modifica el comportamiento óptico efectivo y desplaza la prestación AR;
• la deposición AF cambia la reflexión residual o el color de la superficie AR;
• la limpieza o abrasión degrada AF antes de que fallen las capas ópticas;
• la textura AG disimula visualmente las huellas, pero dificulta retirar suciedad de sus hendiduras;
• aparecen irregularidades del recubrimiento junto a bordes impresos, orificios, escalones de borde o zonas enmascaradas;
• la temperatura o química del proceso afecta decoración, adhesivo, estado de refuerzo del vidrio o la unión posterior.

La muestra para aceptación debe reproducir la secuencia final de procesos. No basta aprobar AG en una probeta, AR en otra y AF en una tercera y suponer que la combinación de producción será equivalente.

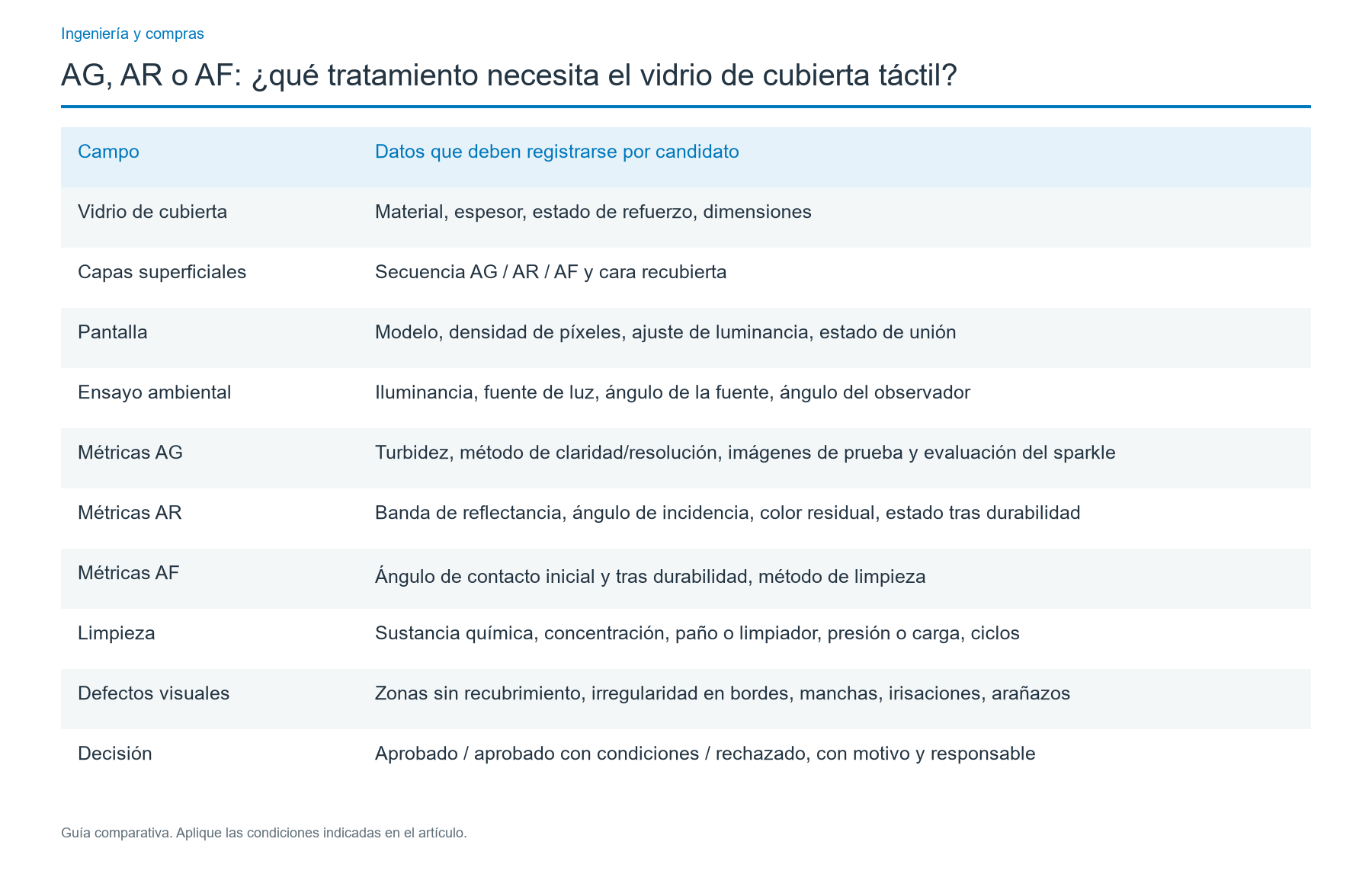

Registrar las condiciones para poder comparar resultados

Prepare un registro de ingeniería uniforme para cada opción de superficie. La siguiente tabla puede incorporarse a una revisión de planos o a una hoja de cualificación.

Así se evita un problema común en compras: dos muestras se denominan «AG+AF», pero se ensayaron con pantallas, luces, paños o límites de aceptación diferentes y no pueden compararse directamente.

Ajustar la superficie al conjunto final del panel táctil

El tratamiento del vidrio es solo una parte de una interfaz capacitiva proyectada. El espesor del vidrio, las capas dieléctricas, la unión óptica, el ruido de pantalla, el ajuste del controlador y los requisitos de uso con agua o guantes pueden cambiar el comportamiento del producto terminado.

En proyectos con ventana de visualización, JASPER puede revisar el tratamiento junto con el conjunto del panel táctil y los requisitos del plano. La página de paneles táctiles con ventana de visualización es la vía principal de producto para este tipo de integración.

Antes de la aprobación, conviene fijar conjuntamente el plano y los datos de validación: contorno y área activa, conjunto del vidrio de cubierta, modelo de pantalla, sistema anfitrión/interfaz, uso con guantes y humedad, cantidad y tareas de aceptación. Esto evita que la apariencia óptica, la respuesta táctil y las responsabilidades de fabricación queden repartidas entre especificaciones desconectadas.

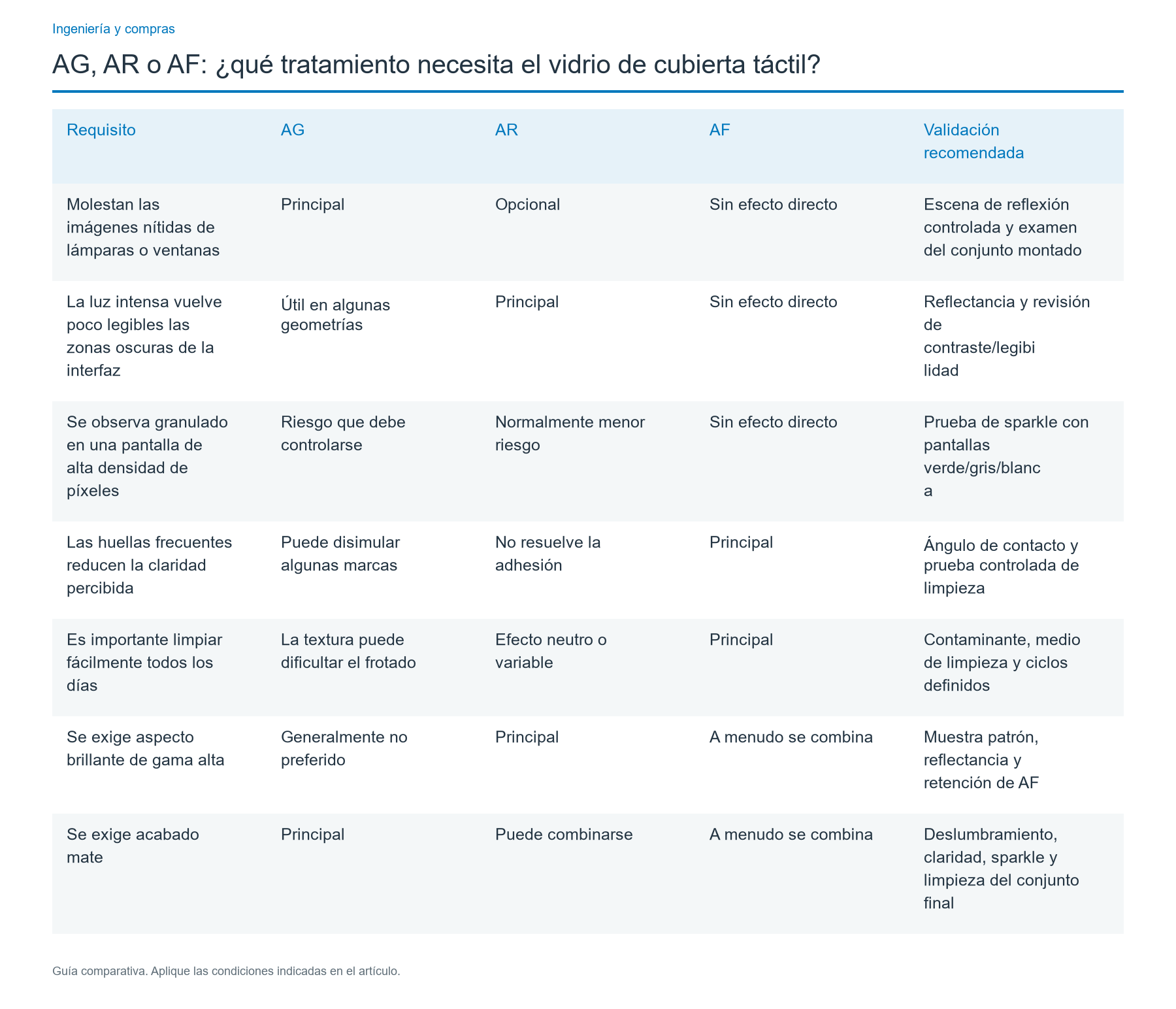

Matriz de selección para revisiones de diseño OEM

Utilice esta matriz como punto de partida. Sustituya después los objetivos preliminares por límites específicos del proyecto, basados en la validación de muestras.

La regla esencial es aceptar cada superficie según el fallo que pretende evitar. AG debe reducir los reflejos sin pérdidas inaceptables de claridad o aparición de sparkle; AR debe cumplir reflexión, color y durabilidad; AF debe conservar la facilidad de limpieza y la prestación superficial después del desgaste.

Preguntas frecuentes

¿AG y AR son lo mismo en un vidrio de cubierta táctil?

No. AG dispersa la luz para hacer menos definidas las imágenes reflejadas; AR disminuye la cantidad de luz reflejada por la superficie. Una textura AG excesiva puede causar turbidez o granulado visual. AR puede mantener el acabado brillante, pero es necesario especificar su comportamiento espectral, angular y de durabilidad.

¿Pueden utilizarse AG y AR juntos?

Sí, cuando se necesita atenuar las imágenes reflejadas y disminuir la reflexión residual. La combinación debe ensayarse como conjunto terminado, porque la textura AG altera el comportamiento óptico y AR puede introducir color residual o nuevas exigencias de durabilidad. Aprobar probetas AG y AR por separado no cualifica el vidrio combinado.

¿Qué aporta AF si el vidrio ya tiene AG o AR?

AF actúa sobre huellas, manchas, tacto y facilidad de limpieza, no sobre el deslumbramiento ni la reflexión. Puede aplicarse sobre una superficie óptica compatible; una vez completada la fabricación, deben comprobarse ángulo de contacto, resistencia a la limpieza, posibles cambios de reflectancia o color y uniformidad del recubrimiento.

¿Qué ángulo de contacto AF es una meta inicial razonable?

Como referencia de partida para un diseño de gama alta, puede especificarse un ángulo de contacto con agua de al menos 105° sobre la superficie recién terminada. El plano también debe definir el método de medida y un valor mínimo conservado tras la abrasión o limpieza acordada. Si es importante repeler aceites, añada una medición con aceite/ácido oleico o una prueba controlada de huellas.

¿Por qué puede verse granulada una pantalla de alta resolución con AG?

Las estructuras superficiales AG pueden refractar y dispersar la luz procedente de píxeles individuales, generando variaciones aleatorias de brillo denominadas sparkle. El fenómeno depende de la textura, geometría de píxeles, conjunto óptico, distancia de observación e imagen de prueba. Por eso hay que revisarlo en la pantalla montada, no deducirlo solo de la turbidez.

¿Basta medir la turbidez para aprobar un vidrio AG?

No. La turbidez describe la dispersión angular amplia de luz transmitida, pero no predice por sí sola la supresión de imágenes reflejadas, la claridad de detalles finos o el sparkle. Complétela con una prueba de claridad o resolución, una evaluación controlada de reflejos y un examen del granulado en la configuración real de pantalla.

¿Es suficiente un único valor de reflectancia para aceptar AR?

No. Deben definirse la banda espectral, el ángulo de incidencia, la cara recubierta, el tipo de muestra y el estado tras las pruebas de durabilidad. Para comparar diseños iniciales de gama alta puede usarse una reflectancia media ≤1,0 % entre 450–650 nm a incidencia casi normal; el límite definitivo debe establecerse con el vidrio y las capas cualificados.

¿Qué datos debe enviar un OEM para revisar un vidrio AG/AR/AF?

Envíe contorno y área activa, estructura del vidrio de cubierta, modelo de pantalla, sistema anfitrión/interfaz, condiciones de uso con guantes y humedad, cantidad prevista y ensayos de aceptación necesarios. Añada, si se conocen, las condiciones de iluminación y limpieza. Estos datos permiten a JASPER separar las exigencias ópticas, las restricciones del funcionamiento táctil y las verificaciones de durabilidad antes de aprobar las muestras.
