AG, AR ou AF : quel traitement pour le verre de protection tactile ?

AG, AR et AF répondent à trois exigences distinctes

Demander un seul « revêtement antireflet » en espérant maîtriser à la fois les reflets, les traces de doigts et le nettoyage conduit facilement à un mauvais choix. Ce sont trois objectifs d'ingénierie différents.

Pour un écran tactile industriel, aucune valeur isolée ne suffit à décider de l'acceptation. Un voile optique faible ne prouve pas l'absence de sparkle ; une faible réflectance ne garantit pas un nettoyage facile ; un angle de contact initial élevé ne garantit pas la durabilité de l'AF après des essuyages répétés.

Partir de la gêne visuelle constatée en utilisation

Le bon point de départ est ce que l'opérateur voit réellement et ce qui gêne sa lecture.

Choisir AG lorsque les images réfléchies sont gênantes

AG modifie la surface pour répartir les reflets sur une plage d'angles plus large plutôt que de former des images nettes comme dans un miroir. Les luminaires au plafond, les fenêtres ou le soleil se reflètent alors avec des contours moins marqués. Mais la même microstructure peut aussi diffuser la lumière transmise par l'écran : le plan d'acceptation doit donc contrôler la netteté et le sparkle, pas uniquement l'éblouissement.

AG est généralement à étudier en premier lorsque :

• l'écran est placé sous un éclairage de plafond puissant ;
• les objets réfléchis détournent l'attention malgré une luminance d'écran suffisante ;
• un aspect mat est acceptable ;
• la taille de l'écran rend les reflets spéculaires particulièrement gênants sur le plan ergonomique.

Sur un écran à forte densité de pixels, ajoutez un contrôle spécifique du sparkle. Les fines structures AG peuvent interagir avec la géométrie des pixels et donner un aspect granuleux à une image uniforme. Le sparkle n'est pas le voile optique (haze) : le voile décrit la diffusion à grand angle de la lumière transmise ; le sparkle correspond à des irrégularités spatiales visibles à travers l'empilement optique de l'écran.

Choisir AR lorsque la réflexion de surface est en cause

AR fait appel à un empilement de couches optiques pour diminuer la fraction de lumière ambiante renvoyée vers l'observateur. Le contraste apparent peut ainsi augmenter sans que l'image réfléchie soit volontairement diffusée.

AR est généralement à privilégier à l'étude lorsque :

• la finesse apparente de l'image doit être préservée ;
• les zones sombres de l'interface paraissent délavées en lumière ambiante intense ;
• un rendu brillant est admis ;
• le besoin porte sur une réflectance plus faible, et non sur un aspect mat.

À l'achat, la mention « avec AR » ne suffit pas. Précisez la bande de longueurs d'onde, l'angle d'incidence, la face mesurée ou la construction complète du verre, ainsi que l'état de l'échantillon au moment de la mesure. Pour une surface AR visible haut de gamme, une première cible de conception utile est une réflectance moyenne ≤1,0 % entre 450–650 nm à une incidence proche de la normale, à confirmer sur le verre et l'empilement de couches retenus. Ce chiffre est un objectif de conception, pas une obligation industrielle universelle.

Choisir AF lorsque les traces de contact posent problème

AF est un traitement à faible énergie de surface visant à réduire l'adhérence et la visibilité des empreintes, des huiles et des traces grasses, tout en facilitant l'essuyage. Il améliore la surface de l'interface utilisateur, mais ne remplace ni AG ni AR sur le plan optique.

Pour un panneau industriel fréquemment manipulé, une première cible AF envisageable est un angle de contact avec l'eau ≥105°, mesuré selon une méthode et avec un volume de goutte documentés. La tenue dans le temps compte davantage que la mesure initiale : répétez celle-ci après le cycle d'abrasion ou de nettoyage convenu et définissez l'effet minimal à conserver avant l'approbation de production.

Si la résistance aux traces grasses est essentielle, ajoutez un essai d'angle de contact avec une huile ou de l'acide oléique, ou un protocole contrôlé de traces de doigts/nettoyage. L'angle de contact avec l'eau caractérise l'hydrophobie, mais ne décrit pas entièrement l'oléophobie.

Définir l'empilement à partir de questions d'acceptation distinctes

AG, AR et AF peuvent être associés, mais leur superposition doit résulter d'une décision explicite en optique et en ingénierie des surfaces. Trois traitements satisfaisants séparément ne restent pas nécessairement satisfaisants ensemble.

Procédez dans l'ordre suivant :

1. Caractériser l'éclairage ambiant. Relever l'éclairement, les positions des principales sources lumineuses, les angles de vision probables et préciser si le problème est une image réfléchie nette ou une perte générale de contraste.
2. Fixer la configuration de l'écran. Documenter modèle, densité de pixels, réglage de luminosité, épaisseur du verre de protection, lame d'air ou collage optique, ainsi que polariseurs et films éventuels.
3. Choisir l'approche optique. Commencer par AG pour atténuer les images réfléchies, ou par AR pour diminuer la réflexion de surface. N'évaluer AG+AR que si les deux exigences existent réellement.
4. Ajouter AF comme exigence de surface indépendante. Spécifier nettoyabilité et durabilité sans supposer une compatibilité automatique avec la couche optique sous-jacente.
5. Valider sur l'écran assemblé. Une éprouvette est utile au contrôle à réception, mais scintillement, contraste, couleur et aspect des reflets doivent être jugés sur un empilement d'écran représentatif.
6. Arrêter la méthode d'acceptation. Inscrire dans le plan ou le plan qualité le montage d'essai, l'angle, la source lumineuse, l'image de test, le produit de nettoyage, le conditionnement des échantillons et les limites de réussite/échec.

Le résultat attendu n'est pas simplement un « verre AG » ou un « verre AR », mais une spécification de surface mesurable et adaptée à l'écran final.

Pour AG, accepter à la fois la réduction des reflets et la netteté

« Plus c'est mat, mieux c'est » n'est pas un critère acceptable. Une diffusion accrue peut effacer les contours des reflets tout en dégradant la précision de l'image transmise.

Une matrice d'acceptation AG doit distinguer trois aspects :

ASTM D1003 peut être utilisé comme méthode de référence pour le voile et la transmission lumineuse lorsque le matériau et la géométrie s'y prêtent. Le voile ne doit cependant jamais être l'unique critère AG. Une valeur acceptable peut coexister avec un sparkle gênant ou une perte de détails fins.

Pour un module à forte densité de pixels, examinez au moins trois aplats plein écran : vert, gris à 50 % et blanc. Le vert rend souvent le scintillement plus visible ; le gris et le blanc mettent en évidence des irrégularités plus larges et des pertes de netteté. Pour comparer les lots, gardez constants distance, angle de vision, lumière ambiante et luminance de l'écran.

Pour AR, préciser spectre, angles et résistance

Un chiffre de réflectance isolé peut masquer plusieurs défauts du traitement AR. Évaluez les couches sur la bande visible et aux angles de vision importants pour le produit.

Au minimum, consignez :

• la cible de réflectance moyenne et la bande de longueurs d'onde ;
• la réflectance ou la dérive colorimétrique sous un angle oblique si l'opérateur ne regarde pas toujours l'écran de face ;
• la face traitée ;
• le type et l'épaisseur de verre ;
• la configuration de l'échantillon : éprouvette revêtue, verre fini ou écran collé et assemblé ;
• les expositions à l'abrasion, à l'humidité, à la température et aux produits de nettoyage requises pour le projet.

Dans un plan d'acceptation OEM, la réflectance moyenne ≤1,0 % entre 450–650 nm à incidence proche de la normale n'est qu'un repère initial pour une conception haut de gamme. La limite définitive doit être arrêtée après vérification de la lisibilité, de la couleur, de la durabilité du revêtement et de la capacité d'approvisionnement pour la construction choisie.

Si le revêtement présente une teinte résiduelle visible, indiquez si le critère repose sur une limite colorimétrique chiffrée, sur une comparaison à un échantillon maître, ou sur les deux. « Aucune dérive de couleur » sans méthode définie reste une exigence ambiguë.

Pour AF, contrôler la tenue après usage plutôt que le résultat neuf

Une surface AF fraîchement traitée présente souvent un bon aspect. La vraie question est son comportement après manutention de fabrication, nettoyage et utilisation normale.

Un plan qualité AF robuste comporte quatre étapes :

Pour un programme d'écran tactile haut de gamme, ≥105° d'angle de contact initial avec l'eau constitue une cible de départ possible. Il faut également imposer une valeur résiduelle propre au projet après le cycle de durabilité convenu. Si le nettoyage sur site emploie alcool, détergent, désinfectant ou une autre chimie, testez précisément ce produit : rien ne garantit qu'un traitement AF générique y résiste.

Vérifier les interactions dans une combinaison AG + AR + AF

Un empilement combiné convient lorsque le produit exige une réduction diffuse de l'éblouissement, une faible réflexion résiduelle et un nettoyage facile. Chaque opération de surface peut néanmoins influencer la suivante.

Les modes de défaillance fréquents comprennent :

• une modification de l'effet AR liée au changement de comportement optique apporté par la texture AG ;
• une modification de la réflexion résiduelle ou de la couleur par le dépôt AF sur AR ;
• une dégradation de l'AF sous l'effet du nettoyage ou de l'abrasion avant celle des couches optiques ;
• une texture AG qui masque visuellement les empreintes, mais rend les creux plus difficiles à nettoyer ;
• des défauts d'uniformité près des bordures imprimées, trous, marches périphériques ou zones masquées ;
• des températures ou produits de procédé qui affectent décor, adhésif, état de renforcement du verre ou collage ultérieur.

L'échantillon d'acceptation doit donc reproduire la séquence finale de fabrication. Valider AG sur une éprouvette, AR sur une autre et AF sur une troisième ne démontre pas l'équivalence de l'empilement de série.

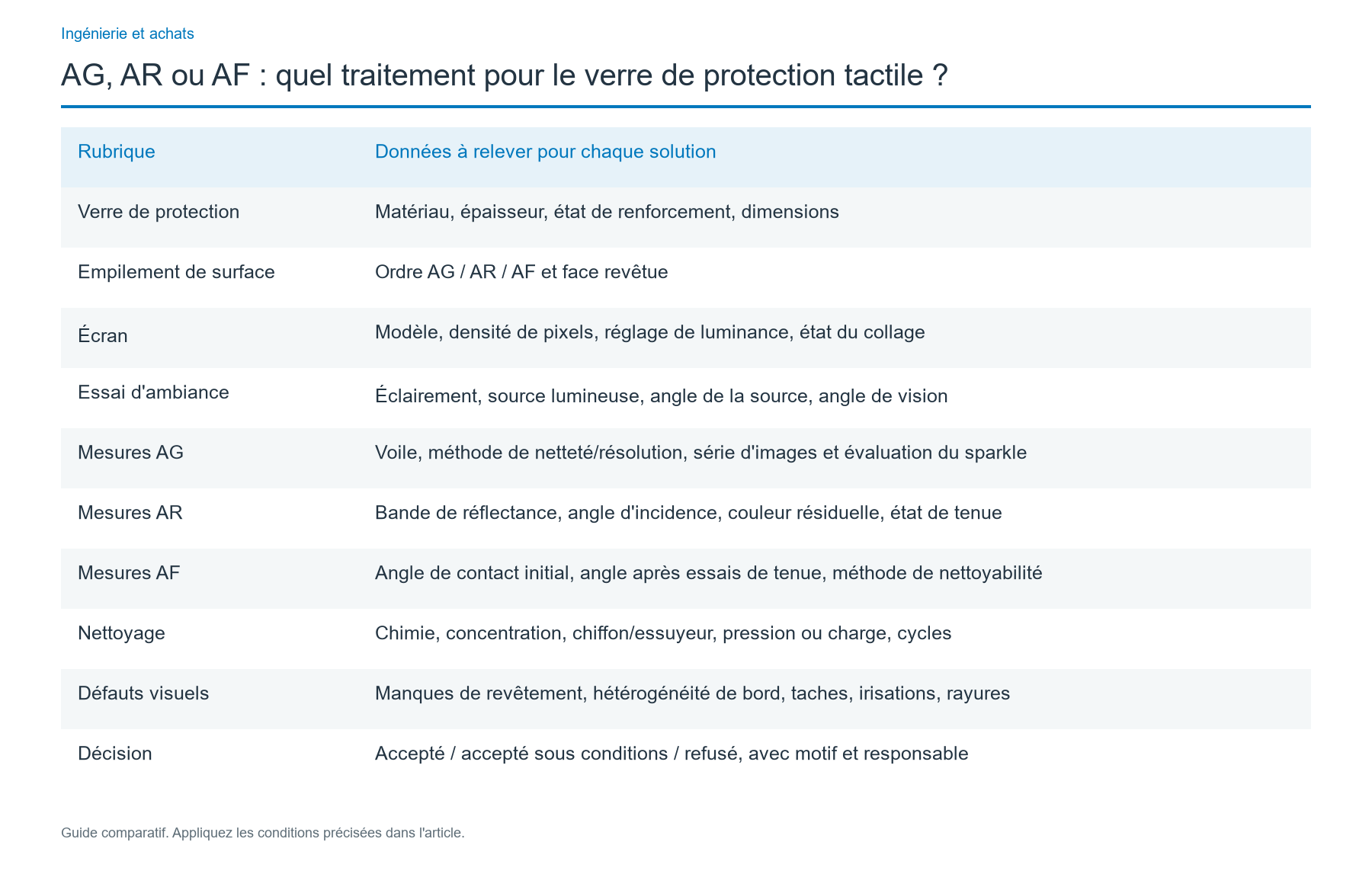

Consigner les conditions pour rendre les résultats comparables

Utilisez un dossier technique unique pour chaque solution de surface. Le tableau suivant peut servir dans une revue de plan ou une fiche de qualification.

Ce dossier évite une difficulté courante d'approvisionnement : deux échantillons sont appelés « AG+AF », alors qu'ils ont été testés avec des écrans, sources lumineuses, moyens d'essuyage ou limites différents. Ils ne sont donc pas directement comparables.

Adapter la surface à l'empilement final du panneau tactile

Le traitement du verre n'est qu'une composante d'une interface capacitive projetée. Épaisseur du verre, diélectriques, collage optique, bruit de l'écran, réglage du contrôleur, utilisation en conditions humides ou avec des gants peuvent modifier le comportement du produit terminé.

Pour les projets avec fenêtre d'affichage, JASPER peut examiner le traitement du verre avec l'empilement du panneau tactile et les exigences du plan. La page panneaux tactiles avec fenêtre d'affichage constitue l'accès produit principal pour cette intégration.

Avant l'approbation, figez ensemble le plan et les données de validation : contour et zone active, empilement du verre, modèle d'écran, hôte/interface, conditions d'usage avec des gants et en milieu humide, quantité et essais d'acceptation. Vous éviterez que l'aspect optique, les performances tactiles et les responsabilités de fabrication soient dispersés entre plusieurs spécifications sans lien.

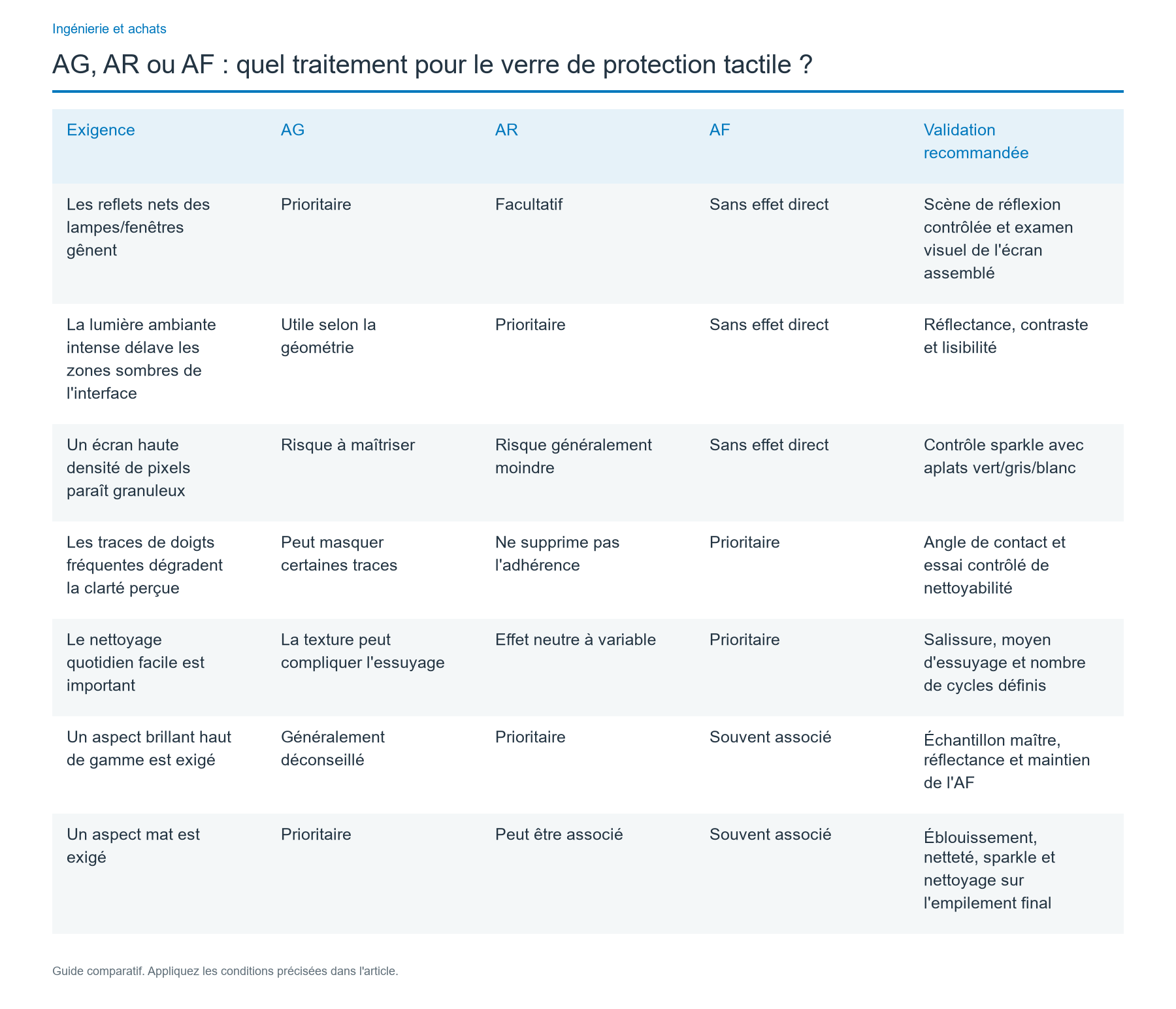

Matrice de choix pour les revues de conception OEM

Utilisez la matrice pour orienter un premier choix, puis remplacez les cibles provisoires par les limites propres au projet après validation des échantillons.

La règle principale est simple : acceptez une surface en fonction du défaut qu'elle doit éviter. AG doit atténuer l'éblouissement sans perte excessive de netteté ni sparkle gênant ; AR doit respecter réflexion, comportement colorimétrique et tenue ; AF doit conserver sa nettoyabilité et ses propriétés de surface après l'usure.

Questions fréquentes

AG et AR sont-ils identiques sur un verre tactile ?

Non. AG diffuse la lumière et rend les images réfléchies moins nettes, tandis qu'AR réduit la quantité de lumière renvoyée par la surface. Une texture AG trop marquée peut entraîner voile optique ou sparkle. AR peut conserver un aspect brillant, mais ses caractéristiques spectrales, angulaires et de tenue doivent être précisées.

Peut-on associer AG et AR ?

Oui, si le produit doit à la fois atténuer les images réfléchies et abaisser la réflexion résiduelle. L'ensemble doit être testé en configuration finie, car la texture AG influe sur l'optique et AR peut introduire une couleur résiduelle ou des contraintes de durabilité. La validation d'éprouvettes séparées AG et AR ne qualifie pas le verre combiné.

À quoi sert AF si le verre possède déjà AG ou AR ?

AF agit sur les traces de doigts, les salissures, la sensation au toucher et la facilité de nettoyage, non sur l'éblouissement ou la réflexion. Il peut recouvrir une surface optique compatible. Après la séquence de fabrication complète, vérifiez angle de contact, résistance au nettoyage, éventuelle variation de réflectance ou de couleur et homogénéité du revêtement.

Quel angle de contact initial viser pour AF ?

Pour une conception haut de gamme, un angle de contact avec l'eau d'au moins 105° sur la surface finie neuve est une cible de départ utile. Le plan doit également définir la méthode de mesure et une valeur minimale conservée après l'essai convenu d'abrasion ou de nettoyage. Si la résistance aux huiles est importante, ajoutez un essai d'angle de contact avec huile/acide oléique ou un test de traces de doigts contrôlé.

Pourquoi le verre AG peut-il donner un aspect granuleux à un écran haute résolution ?

La microstructure AG peut réfracter et diffuser la lumière issue de pixels individuels. Elle crée des variations aléatoires de luminosité, appelées sparkle. Leur importance dépend de la texture, de la géométrie des pixels, de l'empilement, de la distance d'observation et de l'image testée. Il faut donc mesurer cet effet sur l'écran assemblé, sans se limiter au voile optique.

Le voile optique suffit-il pour accepter un verre AG ?

Non. Le voile caractérise la diffusion à grand angle de la lumière transmise, mais ne prédit pas à lui seul l'atténuation des reflets, la précision des détails fins ou le sparkle. Associez-le à un contrôle de netteté/résolution, à une évaluation des reflets dans des conditions maîtrisées et à l'examen du scintillement sur la configuration réelle.

Une seule valeur de réflectance suffit-elle pour valider AR ?

Non. Il faut préciser bande de longueurs d'onde, angle d'incidence, face revêtue, configuration de l'échantillon et état après vieillissement ou essais de tenue. En comparaison préliminaire haut de gamme, une réflectance moyenne ≤1,0 % entre 450–650 nm à incidence proche de la normale est une cible utile, mais la limite d'acceptation définitive doit venir du verre et des couches qualifiés.

Quelles informations transmettre pour l'examen d'un verre AG/AR/AF ?

Transmettez contour et zone active, empilement du verre, modèle d'écran, hôte/interface, usage avec gants et en présence d'eau, quantité envisagée et essais d'acceptation demandés. Ajoutez, si elles sont connues, les conditions d'éclairage et de nettoyage. JASPER pourra ainsi distinguer objectifs optiques, contraintes de fonctionnement tactile et essais de tenue de surface avant l'approbation des échantillons.
