医療用電極メーカーを納入範囲で選ぶ

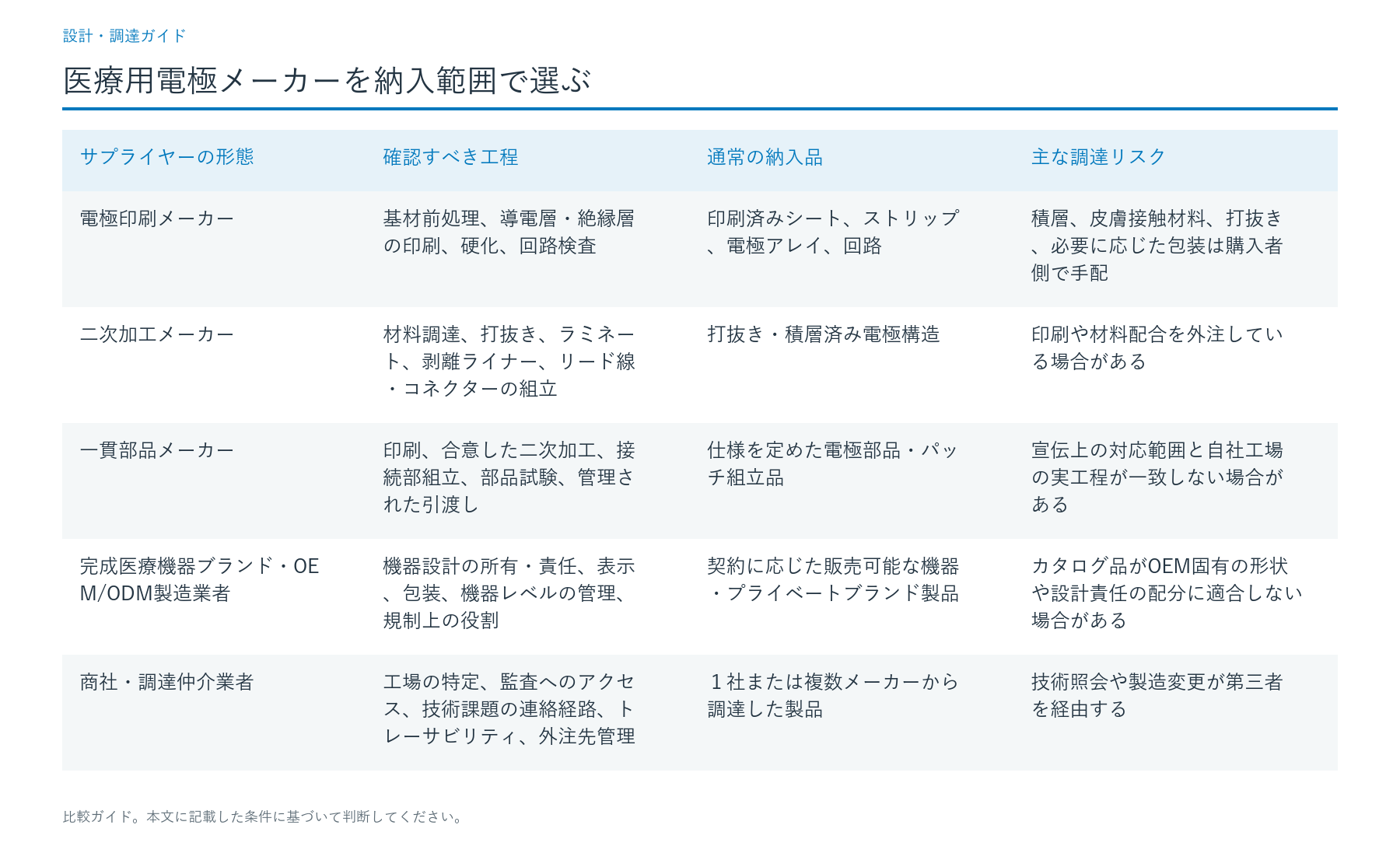

会社の名称ではなく、製造工程と供給範囲を確認する

「医療用電極メーカー」という名称だけでは、導電パターンを印刷する会社なのか、粘着層を貼り合わせる加工会社なのか、完成医療機器の設計を保有する会社なのか、他社工場から調達する会社なのかは分かりません。実際の製造拠点と各工程を担当する法人が分かる工程フロー図を提出してもらいます。どの事業形態にも役割はありますが、見えない工程間の引継ぎはサプライヤー認定や変更管理のリスクになります。

二次加工メーカーが必ずしも商社とは限りません。印刷シートは外部から購入し、自社設備で打抜きや積層を行う会社もあります。一方、自社ブランドがあっても製造の多くを外注する企業もあります。工場所在地、工程図、外注工程一覧、サンプル識別情報、検査場所、技術・品質問題の連絡先を確認します。印刷版の改訂、粘着剤の変更、不適合ロットの出荷判定を誰が承認できるかも必要です。重要層の製造元を開示しないサプライヤーを、製造履歴を追跡できるメーカーと同等に評価してはいけません。

本案件の見積比較で使う引渡し範囲は、次のS1、S2、S3、S4の４区分です。 この４区分は本案件における比較選択肢をすべて示したもので、業界全体の標準的な製品分類を意味するものではありません。

適切な範囲は、OEMがどの状態で受け取り、どこまで自社で検証できるかによって決まります。自社に二次加工設備がある場合、印刷済みの裸の検出ストリップをS1で調達すれば経済的なことがあります。印刷パターンと粘着層の位置合わせが重要なら、S2またはS3の方が工程間の責任争いを抑えられます。S4は単にS3の高額版ではなく、製品および規制上の判断そのものが異なります。

見積依頼の前に電極仕様と検証責任者を決める

見積の比較には、版管理された図面と各層の仕様が欠かせません。「電極」には心電図（ECG）記録用パッチ、脳波（EEG）・筋電図（EMG）用アレイ、刺激用接点、電気化学バイオセンサー、専用検出部品などがあります。製造技術が重なっていても、電気特性、患者への接触、機器性能の合否基準が共通とは限りません。

改訂管理された同一の見積依頼（RFQ）資料に、次の項目をまとめます。

皮膚に触れる機器では、接触の種類と時間をOEMの生物学的安全性評価方針に組み込む必要があります。米国FDAが公表する接触期間の分類は、短時間（24時間以下）、長期間（24時間超から30日以下）、**長期・恒久（30日超）**です。これは接触期間の分類であり、あらゆる電極の装着可能時間や自動的な合否判定条件ではありません。使用目的、材料加工、最終構造に応じて評価します。インキやハイドロゲルの材料説明だけでは、組み立てた医療機器の妥当性は確認できません。

印刷バイオセンサーでは、導電性電極そのものと、試薬塗布、分析反応の化学設計、分析性能の妥当性確認、最終センサー包装を区別します。カーボン、銀、銀／塩化銀のパターンを印刷できても、酵素、固定化化学、検出システムまで開発できるとは限りません。また、部品の導通が確認できても、ECG信号品質や刺激の安全性を証明したことにはなりません。後工程で必要な検証の責任者を文書化してください。

共通のRFQシートで価格を同じ条件にそろえる

候補各社には、同じ承認済み構造、数量、納入状態を提示して見積を求めます。S1の単価が安くても、二次加工、検査、包装の費用と所要時間を加算しなければS3とは比較できません。初期技術費、金型・治具、試作費、継続生産品、包装、輸送、購入者が実施する検証を分けます。

そのまま利用できる電極RFQ記入表

各社の回答には、工程ごとに５つの状態を個別に明示してもらいます。**「含む」「含まない」「外注」「別料金」「例外」**です。空欄は作業を引き受けた証拠にはなりません。重要工程を管理する外注先名と、注文書に製造拠点が記載されるかも確認します。

商流を比較する際は、受入合格品１個当たりの評価コストを計算します。

（見積の継続費用＋配賦した金型・技術費＋支払輸送費＋購入者側で必要な二次加工・検査費＋想定不良・再加工費）÷予定受入合格数量

以下は計算例であり市場価格ではありません。 10,000個の場合、A社がS1を１個1.20米ドル、金型費2,000米ドル、外注二次加工費を１個0.55米ドルで提示したとします。輸送、検査、不良を除くと、（12,000＋2,000＋5,500）÷10,000＝1.95米ドル／個です。一方、S2が１個1.80米ドル、金型費1,000米ドルで、二次加工が実際に含まれるなら1.90米ドル／個となります。同じ条件でも数量が2,000個ならA社は2.75米ドル／個、S2は2.30米ドル／個です。この計算は数量と納入範囲への依存を示すもので、実務では実見積、歩留まり、輸送費に置き換えてください。

根拠資料を重み付けしてサプライヤーを評価する

評価するのはウェブサイトに列挙された設備の数ではなく、今回の電極構造について提示された根拠です。採点前に必須条件を確認します。重要工程の製造拠点を特定できること、版管理図面と変更手順に合意すること、客観的な部品受入基準を設定できること、除外工程の責任者を明示することです。必須条件を満たさない候補は、低価格でも補えません。

各項目の評価値は０、３、５の３段階だけです。０＝根拠なし、または矛盾する根拠、３＝妥当な工程証拠はあるが未解決事項がある、５＝本案件に適した十分な根拠がある、という意味です。加重点は配点×評価値÷5で、満点は100点です。以下は購入者が使う例示的な判定表であり、認証審査の点数ではありません。

調達側の目安として、80／100点以上で、かつ必須条件をすべて満たす候補を一次選定し、初品とパイロットの承認後に正式採用する方法があります。これは購入者の提案基準であり、業界共通の規範ではありません。初期研究開発では検証負担をOEM側に残して段階発注することもあります。安全上重要な量産では、商業点数とは別に品質・規制担当が厳しい条件を定める場合があります。

ISO 13485:2016に関係する品質システムの根拠は、対象範囲と拠点が一致する場合、審査資料になります。米国で完成医療機器を製造する事業者に関するFDAの**Quality Management System Regulation（QMSR）**は、2026年２月２日に施行され、ISO 13485:2016を参照により取り込んでいます。ただし認証書やFDAに関する取引先の説明は、特定の印刷電極がOEMの部品受入基準を満たす証明にはなりません。完成品の責任も自動的には移転しません。

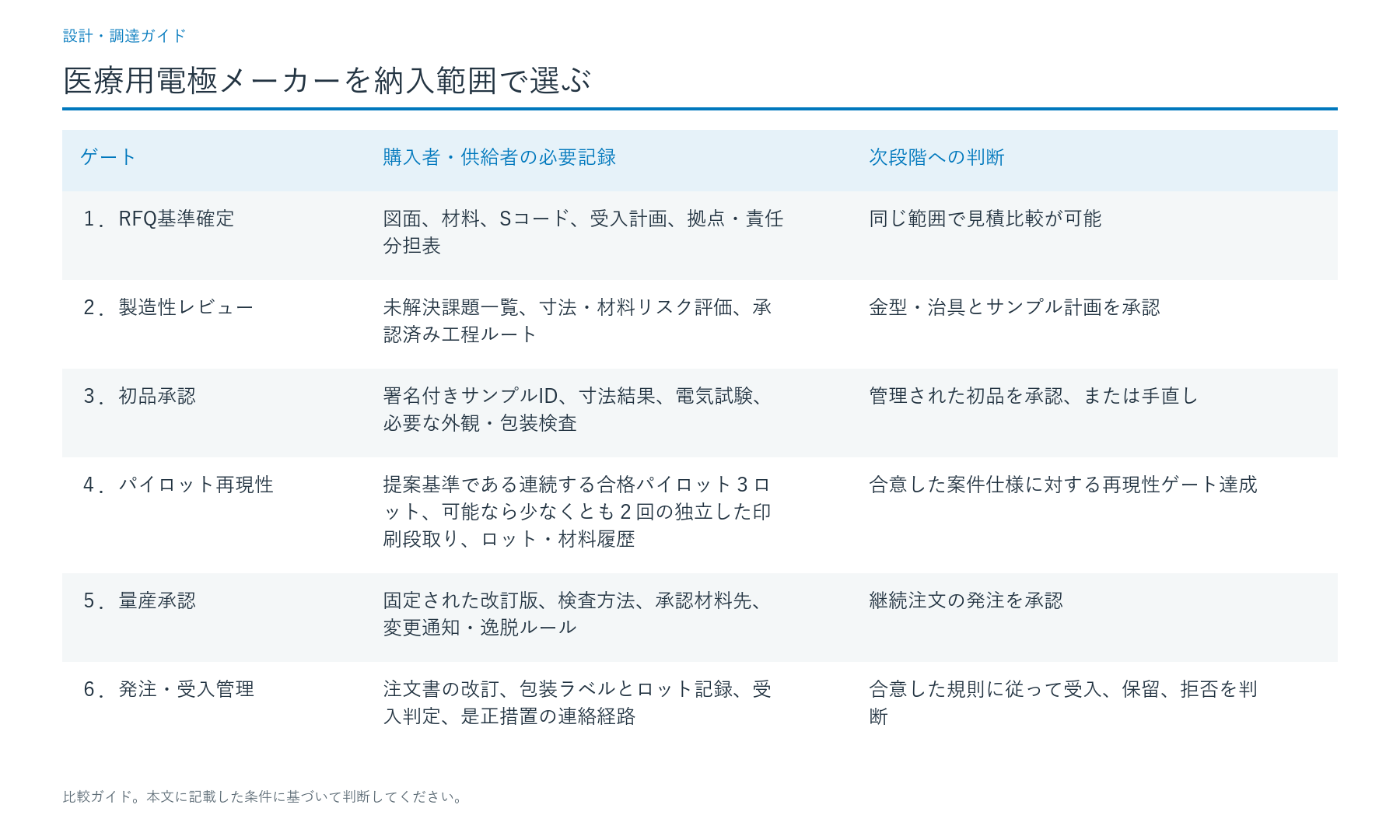

図面から継続発注まで、６つの承認ゲートを設ける

サンプル評価では、試作品が１つ動くかどうかだけでなく、承認済みの設計を繰り返し製造できるかを確認します。各段階の合格判断に必要な記録を明確にし、技術課題が未決着のまま注文が先行しないようにします。

３ロット基準は調達側がより厳しく設定する目安であり、法定のサンプル数、統計的工程能力の証明、リスクに基づく工程バリデーションの代わりではありません。ロット内サンプル数、独立した段取り、検査範囲、受入統計は機器のリスク、工程ばらつき、OEM品質手順を踏まえて決めます。不合格ロットは、文書化した処置に基づき証拠収集の連続性をやり直すか延長します。平均値で埋め合わせてはいけません。

初品には、実際に使用した印刷データの版数、基材・インキのロット、印刷・硬化工程、積層構成、打抜き金型の版数、コネクター品番、試験方法、包装状態を添えます。識別情報のない基準サンプルは、後の納入品との比較が困難です。サンプル承認に伴い図面を変更した場合は、パイロット生産前に見積と検査計画の両方を更新します。

検査・変更・不具合の責任者を明示する

受入、工程内、出荷の検査は目的が異なります。**IQC（受入品質管理）**では基材、インキ、粘着剤、ハイドロゲル原材料などの購入材料を確認します。**PQC（工程内品質管理）**では印刷位置、硬化、層間位置合わせ、積層、打抜きなどを管理します。**OQC（出荷品質管理）**では出荷部品が合意したロット出荷判定計画を満たすか確認します。印刷回路には導通・抵抗測定が適切な場合がありますが、電気化学分析では用途に応じた測定方法が必要になることもあります。単一の一般的な出荷試験ですべての検出原理を検証することはできません。

品質協定には次の責任分担を盛り込みます。これはOEMがS1～S3を購入する際の初期案であり、実際の契約に合わせて調整します。

インキのグレード、フィルム、ゲル調達先、印刷工程、打抜き型、コネクター、製造拠点、包装材料などの重要変更については、実施前の連絡、影響評価、対象ロットの特定、契約で定めた場合のOEM承認を要求します。いつ再サンプリングや再認定を行うかも決めてください。印刷版原版、打抜き金型、CADデータ、検査治具、工程固有のノウハウの所有権は別に取り決めます。購入者が所有する形状データへのアクセス権があっても、メーカー独自の機械設定すべてを取得できるわけではありません。

受入記録では、注文書、改訂版、数量、ロット番号と、該当部品について実際に合意した証明書または検査報告書を紐付けます。現場で不具合が発生した場合、最新出荷分だけでなく、出荷済みと未出荷の両方の影響ロットを特定・隔離できなければなりません。

採用判断を見直すべき９つの兆候

自社の工程を説明できない、または低価格の見積で納入品の範囲がひそかに変わっている場合は、候補の評価をやり直します。

1. 印刷と二次加工を同一拠点と説明するのに、拠点別工程記録がない。 実際の製造フローと外注管理を再確認します。
2. サンプルに図面・材料の版数やロットIDがない。 継続生産の承認根拠ではなく、構想確認用として扱います。
3. インキやハイドロゲルの代替を一般的な材料名だけで提案する。 承認前にOEMによる材料・システム影響評価を求めます。
4. 試験を約束するが、限度値、抜取条件、試験環境、測定機器を示さない。 方法と合否判定規則を購買記録に盛り込みます。
5. ブランド付き包装済み機器の価格と裸の印刷回路を比較している。 引渡し範囲を統一してRFQを出し直します。
6. 最低発注数量だけを示し、金型費配賦、材料最低購入量、需要予測の前提がない。 試作、パイロット、再発注の各数量で再計算します。
7. 納期起算となる工程が不明確。 印刷データ承認、材料調達、金型製作、パイロット、継続量産の各期間を分けます。
8. 逸脱の連絡先や変更承認者が不明。 品質・エスカレーションの分担表に署名するまで採用を保留します。
9. 認証書や部品検査を完成医療機器の臨床成績の証拠とする。 機器全体の検証責任をOEM設計チームに戻します。

JASPERの印刷電極が適合する調達範囲

JASPERはカスタム印刷電極回路を製造し、印刷した導電パターンを用いた指定仕様の二次加工パッチ構造も供給できます。案件によって、フレキシブル基材、電極接点と配線の印刷、絶縁領域、接続テール・インターフェース、裏打ち材、粘着層・ハイドロゲル層、ライナー、打抜き、ラミネート、包装、合意した部品検査などが対象となります。実際に含める工程・材料は、承認した図面と見積で確定します。

したがって、JASPERはS1の印刷回路、または範囲を明確に合意したS2／S3の印刷・二次加工部品の候補となります。一方で、OEMの生物学的評価、臨床・治療上の主張、機器全体のシステム検証、規制上の承認・認可までJASPERが引き受けることを意味しません。サプライヤーの採点前に、カスタム印刷医療用電極の構成例で形状、積層、接続部、引渡し状態をすり合わせてください。

調達判断の最終成果物は４つです。比較可能な範囲・原価表、重み付けしたサプライヤー評価表、承認サンプルとパイロット履歴、初回発注後も機能する品質・責任分担協定です。案件に即した検討には、電極・回路図、基材、接点部、テールまたはコネクター、絶縁・二次加工層、包装状態、検証担当、サンプル数量、量産予測を添えて見積をご依頼ください。

よくある質問

電極印刷メーカーと二次加工メーカーはどう違いますか？

電極印刷メーカーは基材上に導電・絶縁パターンを形成し、指定された印刷形状を納入します。二次加工メーカーは、ラミネート、打抜き、ライナー処理、組立などによって別の層を加えたり形を整えたりします。両方を自社で行う企業も、一方を外注する企業もあります。名称ではなく、実際の工場と工程図を確認してください。

医療用電極の製造工場と商社はどう見分けますか？

どの法人・工場が印刷、二次加工、検査、ロット出荷判定を行うか確認します。管理された工程記録、サンプルのロット識別、外注先一覧、技術問題の直接連絡経路を求めます。商社による仲介も正当な取引形態ですが、製造、材料、改訂、不具合、監査資料へのアクセスを誰が管理するか見積書で明確にする必要があります。

印刷電極と完成した電極パッチのどちらを調達すべきですか？

自社または認定済みの加工委託先で残りの層を追加し、後工程の検証も行うなら印刷電極が適しています。印刷位置、粘着層、打抜き、接続部を一体の管理部品として受け取りたい場合は二次加工済みパッチを選びます。完成医療機器はさらに製品・規制上の責任を伴い、明示的な合意が必要です。

カスタム電極のRFQには何を記載しますか？

図面版数、接点配置、基材、導電材料、露出接点、絶縁、テールまたはコネクター、粘着剤・ハイドロゲル領域、打抜き外形、包装状態、数量、検査方法、納入範囲を記載します。検証責任者を定め、金型、サンプル、継続生産品、輸送、外注工程の費用を分けて回答してもらいます。除外事項と材料代替案も明示させてください。

ISO 13485の認証があればメーカー認定は十分ですか？

いいえ。関連する品質マネジメント認証は審査材料になりますが、特定の電極設計を承認したり、納入ロットが合意した限度値に適合することを示したりはしません。拠点と認証範囲、サンプル記録、変更・追跡管理、OEM仕様に基づく受入結果を確認します。機器レベルの生物学的、電気的、臨床的、規制上の責任は別途割り当てます。

継続購入前に何ロットのパイロット承認が必要ですか？

管理された印刷・二次加工構造では、連続するパイロット３ロットの合格を調達側の目安にできます。可能なら複数の印刷段取りを含めます。これは全案件共通の規制要件でも、リスクに応じた妥当性確認の代替でもありません。各ロットの数量、受入統計、試験条件、材料追跡、不合格ロットの扱いをOEM品質部門と決めてください。

生体適合性と電気性能の検証は誰が担当しますか？

通常、完成医療機器のOEMが使用目的を定め、患者接触リスクと機器全体の性能を検証する責任を保持します。部品メーカーは契約した範囲の材料記録、工程管理、測定結果、追跡情報を提供します。機器構成、接触時間、信号処理または刺激条件、包装、規制上の手続きに応じて、OEMが承認前に必要とする追加の根拠は変わります。
