Choisir un fabricant d’électrodes médicales selon le périmètre fourni

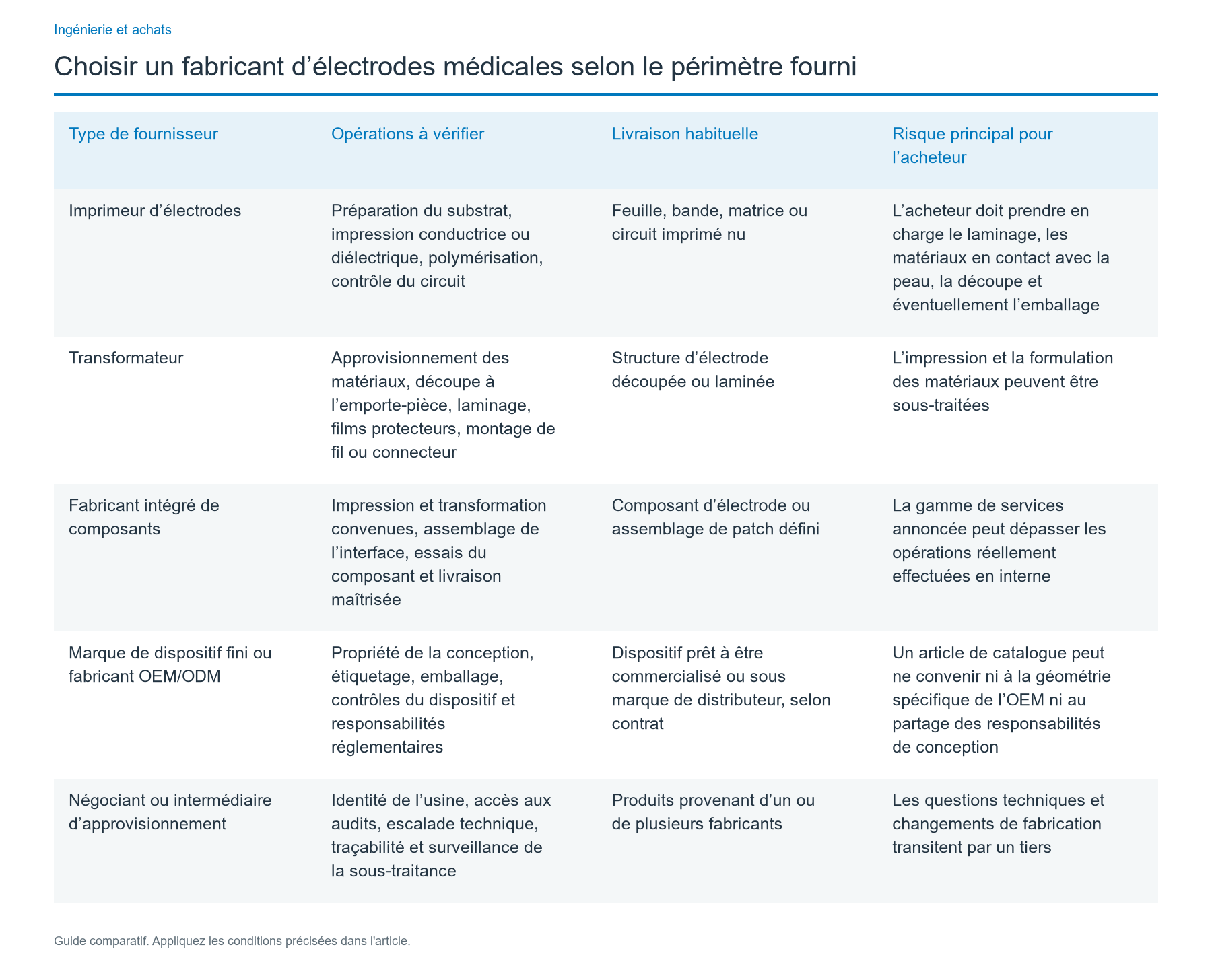

Distinguer le fabricant du périmètre réellement fourni

L’appellation fabricant d’électrodes médicales n’indique pas si une entreprise imprime des motifs conducteurs, transforme des couches adhésives, détient la conception d’un dispositif fini ou achète les pièces à une autre usine. Demandez un schéma des procédés précisant les sites de fabrication et les entités juridiques responsables de chaque opération. Plusieurs modèles sont possibles ; ce sont les transferts non déclarés qui créent des risques évitables pour la qualification et la maîtrise des modifications.

Un transformateur n’est pas forcément un négociant : il peut exploiter ses propres équipements de découpe et de laminage tout en achetant des feuilles imprimées. Inversement, une marque peut externaliser une large part de sa production. Obtenez l’adresse du site, l’organigramme des procédés, la liste des activités sous-traitées, l’identification des échantillons, le lieu des contrôles et le circuit d’escalade. Identifiez qui autorise une révision de l’impression, un changement d’adhésif ou la libération d’un lot non conforme. Un fournisseur qui refuse d’identifier le producteur d’une couche critique ne doit pas être considéré comme équivalent à un fabricant assurant la traçabilité.

Pour comparer les devis de ce projet, utilisez les quatre périmètres de livraison de demande de prix (RFQ) suivants, qui constituent ici l’ensemble exhaustif des options de comparaison. Il ne s’agit pas d’une classification universelle des produits du secteur.

Le bon choix dépend du stade auquel l’OEM souhaite prendre possession du produit et des validations qu’il peut réaliser. Une bande de détection simplement imprimée peut rendre S1 économique si l’OEM dispose de son propre transformateur. S2 ou S3 peuvent limiter les litiges d’interface lorsque l’impression et l’empilage adhésif doivent être précisément alignés. S4 engage une autre décision d’achat et de réglementation ; ce n’est pas seulement un S3 plus cher.

Définir l’électrode et le responsable de sa validation avant le devis

Des offres comparables exigent un plan maîtrisé et une spécification couche par couche. Le terme électrode recouvre un patch d’enregistrement ECG, une matrice EEG ou EMG, un contact de stimulation, un biocapteur électrochimique ou une pièce de détection sur mesure. Leurs procédés peuvent se ressembler, mais ils ne relèvent pas de critères uniques d’acceptation électrique, de contact avec le patient ou de performance du dispositif.

Rassemblez les informations suivantes dans un même dossier RFQ soumis à gestion des révisions :

Pour les dispositifs en contact avec la peau, le type et la durée du contact doivent figurer dans la stratégie d’évaluation biologique de l’OEM. La FDA distingue les catégories limitée (24 heures ou moins), prolongée (plus de 24 heures jusqu’à 30 jours inclus) et longue durée ou permanente (plus de 30 jours). Ce sont des catégories de durée de contact, ni des durées de port universelles des électrodes ni des essais automatiques de réussite ou d’échec. L’usage prévu, le traitement des matériaux et l’assemblage final conditionnent l’évaluation ; une déclaration relative à l’encre ou à l’hydrogel ne valide pas à elle seule le dispositif assemblé.

Pour les biocapteurs imprimés, distinguez l’électrode conductrice nue du dépôt de réactifs, de la chimie du test, de la validation analytique et de l’emballage final du capteur. Imprimer des géométries en carbone, en argent ou en argent/chlorure d’argent ne signifie pas développer les enzymes, la chimie d’immobilisation ou le système de détection. De même, la continuité électrique d’un composant ne prouve ni la qualité du signal ECG ni la sécurité d’une stimulation. Désignez par écrit le responsable des vérifications en aval.

Utiliser une seule fiche RFQ pour rendre les prix comparables

Demandez à chaque candidat de chiffrer le même assemblage approuvé, les mêmes quantités et le même état de livraison. Le prix unitaire inférieur d’un S1 n’est pas comparable à celui d’un S3 sans ajouter le coût et le délai de transformation, de contrôle et d’emballage. Séparez ingénierie ponctuelle, outillage, pièces d’essai, pièces récurrentes, emballage, transport et vérifications incombant à l’acheteur.

Fiche RFQ pour électrodes, prête à être utilisée

Conservez les mêmes cinq statuts explicites pour toutes les opérations et tous les soumissionnaires : inclus / exclu / sous-traité / facturé séparément / exception. Demandez un statut pour chaque opération ; une case vide ne vaut pas engagement. Exigez l’identité du sous-traitant qui maîtrise une opération critique et précisez si le bon de commande identifiera le site de fabrication.

Pour la comparaison économique, calculez le coût évalué par composant accepté :

(dépenses récurrentes proposées + outillage et ingénierie amortis + fret payé + transformation ou inspection nécessaire à la charge de l’acheteur + coût prévu des rebuts/retouches) / nombre prévu d’unités acceptées

Exemple de calcul, et non prix du marché : Pour 10 000 pièces, le fournisseur A propose S1 à 1,20 USD l’unité, 2 000 USD d’outillage et 0,55 USD par pièce pour une transformation externe. Hors fret, contrôle et rebut, le coût évalué est de (12 000 USD + 2 000 USD + 5 500 USD) / 10 000 = 1,95 USD par pièce. Une offre S2 à 1,80 USD avec 1 000 USD d’outillage représente 1,90 USD pour la même quantité, à condition d’inclure réellement la transformation. Mais pour 2 000 pièces, les mêmes hypothèses conduisent à 2,75 USD chez A contre 2,30 USD pour S2. Le calcul met en évidence la sensibilité aux volumes et au périmètre ; remplacez les hypothèses par les prix, rendements et frais de transport réels.

Qualifier les fournisseurs avec une grille pondérée de preuves

Évaluez les preuves fournies pour cet assemblage précis, et non le nombre de compétences affichées sur le site du fournisseur. Commencez par les critères éliminatoires : identification du site critique, acceptation du plan maîtrisé et de la procédure de modification, critères objectifs d’acceptation des composants, et responsable nommé pour chaque opération exclue. Un prix séduisant ne compense jamais un critère éliminatoire manqué.

Pour chaque critère, utilisez exactement trois notes : 0, 3 et 5. 0 = preuve absente ou contredite ; 3 = preuve de procédé plausible mais incomplète ; 5 = preuve complète et pertinente pour le projet. Le score pondéré vaut poids × note / 5, pour un total maximal de 100. La grille est un outil d’achat proposé, pas une notation de certification.

Une politique d’achat possible consiste à présélectionner les candidats ayant 80/100 points ou plus, sous réserve que tous les critères éliminatoires soient satisfaits, puis à n’attribuer le marché qu’après acceptation du premier article et des étapes pilotes. Ce sont des seuils proposés par l’acheteur, pas des normes générales. En R&D précoce, l’OEM peut attribuer par étapes tout en conservant davantage de vérifications. Pour la production critique pour la sécurité, les équipes qualité et réglementaires peuvent imposer des étapes plus strictes, indépendamment du score commercial.

Des preuves relatives à un système qualité conforme à ISO 13485:2016 peuvent appuyer l’analyse d’un fournisseur lorsque leur applicabilité, leur site et leur périmètre sont vérifiés. Aux États-Unis, la Quality Management System Regulation (QMSR) de la FDA est entrée en vigueur le 2 février 2026 pour les fabricants de dispositifs médicaux finis et incorpore ISO 13485:2016 par renvoi. Ni un certificat ni une déclaration d’un fournisseur liée à la FDA ne prouvent qu’une électrode imprimée respecte les critères d’acceptation propres à l’OEM, ni ne transfèrent automatiquement les obligations du dispositif fini.

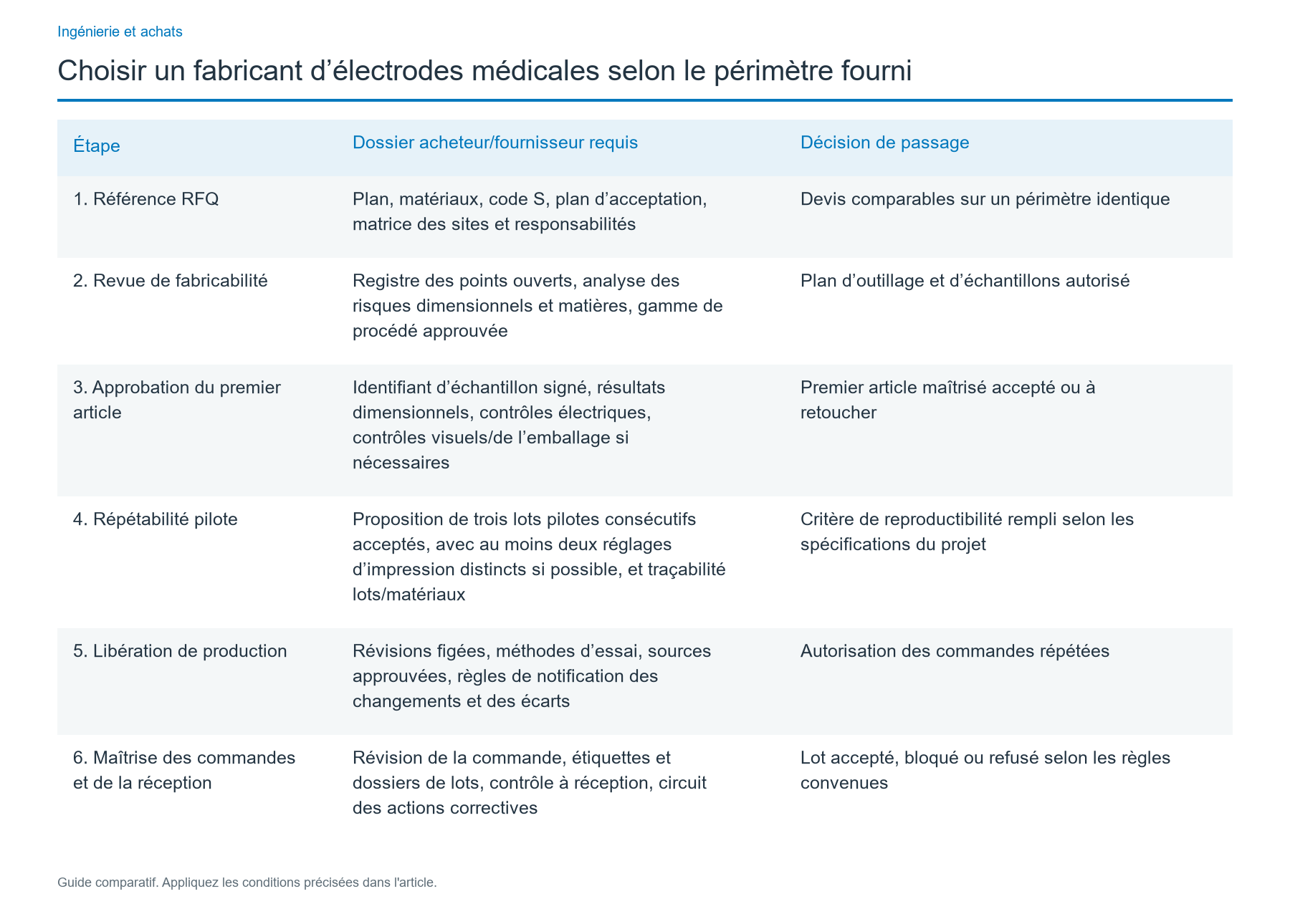

Du plan à la commande répétée : six étapes d’approbation

Un programme d’échantillons utile évalue la capacité à reproduire le modèle approuvé plutôt que le seul fonctionnement d’un prototype. Associez chaque étape à des documents écrits afin qu’un bon de commande ne précède pas des décisions techniques en suspens.

La règle des trois lots est un exemple d’objectif d’approvisionnement exigeant, pas une taille d’échantillon imposée, une démonstration statistique de capabilité du procédé ou un remplacement de la validation des procédés fondée sur les risques. Les tailles d’échantillon, réglages indépendants, essais et statistiques d’acceptation dépendent du risque du dispositif, de la variation du procédé et des procédures qualité de l’OEM. Un lot non conforme doit entraîner le redémarrage ou l’allongement de la série de preuves selon une décision documentée ; il ne peut être compensé par une moyenne.

Au premier article, joignez la révision réelle du fichier d’impression, les lots de substrat et d’encre, la gamme d’impression ou de polymérisation, l’empilage laminé, la révision de l’outil de découpe, le connecteur, la méthode d’essai et l’état d’emballage. Des échantillons de référence sans identifiants se comparent difficilement aux livraisons ultérieures. Si leur acceptation entraîne une modification du plan, révisez le devis et le plan de contrôle avant les lots pilotes.

Désigner les responsables des contrôles, changements et défauts

Les contrôles à réception, en cours de fabrication et en sortie ont chacun leur rôle. IQC (contrôle qualité à réception) couvre les substrats, encres, adhésifs et stocks d’hydrogel achetés. PQC (contrôle qualité en cours de procédé) suit l’alignement d’impression, la polymérisation, le repérage, le laminage et la découpe. OQC (contrôle qualité final) confirme la conformité de la pièce expédiée au plan de libération de lot convenu. La continuité ou la résistance peuvent être pertinentes pour un circuit imprimé ; une analyse électrochimique peut nécessiter des méthodes adaptées à l’application. Un test de sortie générique ne valide pas tous les principes de détection.

Inscrivez cette matrice dans l’accord qualité. Elle propose une répartition par défaut pour un OEM achetant S1 à S3 ; ajustez-la au contrat réel.

Pour tout changement critique — nuance d’encre, film, source de gel, procédé d’impression, outil de découpe, connecteur, site ou matériau d’emballage — exigez une notification avant mise en œuvre, une analyse d’impact, l’identification des lots concernés et l’accord de l’OEM quand le contrat le prévoit. Fixez les déclencheurs de nouveaux échantillons ou de requalification. Définissez séparément la propriété des originaux d’impression, emporte-pièces, fichiers CAO, montages d’essai et savoir-faire propres au procédé. Accéder à la géométrie appartenant à l’acheteur ne donne pas automatiquement accès à tous les réglages propriétaires des machines.

Le dossier de réception doit relier commande, révision, quantité, numéro de lot et certificat ou rapport d’inspection réellement convenu pour cet article. Si des défauts apparaissent en utilisation sur le terrain, la traçabilité doit permettre de contenir les lots déjà expédiés comme ceux encore en stock, et pas seulement la dernière expédition.

Repérer les alertes qui changent la décision d’attribution

Réexaminez la présélection si un fournisseur ne sait pas décrire ses opérations ou si une offre apparemment avantageuse modifie tacitement le produit livré.

1. Impression et transformation sont présentées comme un site unique sans preuve propre au site. Revérifiez le flux de fabrication et la maîtrise des sous-traitants.
2. Les échantillons n’indiquent ni révision de plan ou de matériau ni identifiant de lot. Traitez-les comme des modèles de concept, pas comme preuve d’approbation pour une production répétée.
3. Une encre ou un hydrogel de substitution est proposé sur la seule base d’un nom générique. Exigez l’étude d’impact sur les matériaux et le système par l’OEM avant approbation.
4. Des contrôles sont promis sans limites, échantillonnage, conditions ou moyens de mesure. Intégrez la méthode et la règle d’acceptation au dossier d’achat.
5. Le prix d’un dispositif emballé sous marque est comparé à celui d’un circuit imprimé nu. Relancez le RFQ sur un périmètre identique.
6. Le minimum de commande est annoncé sans amortissement d’outillage, minimum d’achat de matières ou hypothèses de prévision. Recalculez aux volumes prototype, pilote et réapprovisionnement.
7. Le délai annoncé démarre à une étape non définie. Distinguez validation du fichier d’impression, achats de matières, outillage, pilote et délai de série répétée.
8. Le fournisseur ne sait pas qui reçoit les écarts ou autorise les modifications. Suspendez l’attribution jusqu’à signature des responsabilités qualité et escalade.
9. Un certificat ou essai de composant est présenté comme preuve d’un résultat clinique du dispositif fini. Rétablissez la frontière de validation au niveau de l’équipe dispositif de l’OEM.

Positionner les électrodes imprimées JASPER dans l’achat

JASPER fabrique des circuits d’électrodes imprimées sur mesure et peut fournir des assemblages de patchs transformés spécifiés à partir de géométries conductrices imprimées. Selon le projet, les opérations peuvent porter sur des substrats souples, sites et pistes imprimés, zones isolantes, queues ou interfaces, supports, couches adhésives ou hydrogels, films protecteurs, découpe, laminage, emballage et contrôle de composants convenu. Le détail des matériaux et opérations inclus figure dans le devis et le plan approuvés.

JASPER peut donc être consulté pour un circuit imprimé S1 ou un composant imprimé et transformé S2/S3 dont le périmètre est clairement convenu. Cela ne transfère pas à JASPER l’évaluation biologique de l’OEM, ses allégations cliniques ou thérapeutiques, la vérification intégrale du système ni l’autorisation réglementaire. Consultez les configurations d’électrodes médicales imprimées sur mesure pour fixer la géométrie, l’empilage, l’interface et la livraison avant la notation des fournisseurs.

La décision d’achat doit aboutir à quatre éléments : un tableau comparable des périmètres et coûts, une grille pondérée des fournisseurs, l’historique d’échantillons et de lots pilotes approuvés, ainsi qu’un accord qualité et de responsabilité valable après la première commande. Pour une étude spécifique, vous pouvez demander un devis en transmettant le tracé de l’électrode/circuit, le substrat, les contacts, la queue ou le connecteur, les isolants et couches transformées, l’état d’emballage, les responsables de validation, la quantité d’échantillons et les prévisions de production.

Questions fréquentes

Quelle est la différence entre un imprimeur d’électrodes et un transformateur ?

L’imprimeur dépose des motifs conducteurs ou isolants sur un substrat et livre la géométrie imprimée convenue. Le transformateur ajoute ou façonne les autres couches par laminage, découpe, gestion des films protecteurs et assemblage. Une société peut assurer les deux activités ou en sous-traiter une. Demandez la réalité des sites et des procédés plutôt que de vous fier aux appellations commerciales.

Comment distinguer une usine d’électrodes médicales d’un négociant ?

Demandez quelles entités juridiques et installations impriment, transforment, inspectent et libèrent les pièces. Exigez un flux de production maîtrisé, l’identification des lots d’échantillons, la déclaration des sous-traitants et un accès direct aux responsables techniques. Le négoce peut être légitime, mais le devis doit préciser qui maîtrise fabrication, matériaux, révisions, défauts et accès aux preuves d’audit.

Faut-il choisir des électrodes imprimées ou des patchs d’électrodes finis ?

Choisissez l’impression seule si votre équipe ou un transformateur approuvé ajoutera les autres couches et réalisera les validations en aval. Choisissez un patch transformé lorsque impression repérée, adhésifs, découpes et interfaces doivent arriver comme un composant unique maîtrisé. Le fournisseur d’un dispositif fini couvre un autre périmètre, avec responsabilités supplémentaires sur le produit et la réglementation, à formaliser explicitement.

Que doit contenir un RFQ pour une électrode sur mesure ?

Indiquez la révision du plan, les sites d’électrode, le substrat, les conducteurs, les contacts exposés, l’isolation, la queue ou le connecteur, l’adhésif ou les zones d’hydrogel, le contour découpé, l’emballage, les quantités, les méthodes de contrôle et le périmètre de livraison. Nommez le responsable de validation et demandez des prix distincts pour outillage, échantillons, séries, transport et sous-traitance. Faites déclarer toutes les exclusions et substitutions de matériaux proposées.

La certification ISO 13485 suffit-elle pour qualifier un fabricant ?

Non. Une certification qualité pertinente peut contribuer à l’évaluation du fournisseur, mais elle n’approuve pas une électrode particulière et ne prouve pas qu’un lot livré respecte les limites convenues. Vérifiez site et périmètre, dossiers d’échantillons, maîtrise des changements, traçabilité et conformité aux spécifications de l’OEM. Les responsabilités biologiques, électriques, cliniques et réglementaires du dispositif restent attribuées séparément.

Combien de lots pilotes accepter avant les commandes récurrentes ?

Trois lots pilotes consécutifs acceptés constituent un objectif d’achat proposé pour un assemblage imprimé et transformé maîtrisé, idéalement avec plusieurs réglages d’impression. Ce n’est ni une règle réglementaire universelle ni un substitut à la validation fondée sur les risques. Définissez avec la qualité de l’OEM la taille des lots, les statistiques d’acceptation, les conditions d’essai, la traçabilité et la gestion d’un lot refusé.

Qui valide la biocompatibilité et les performances électriques ?

En général, l’OEM du dispositif fini conserve la responsabilité de définir l’usage prévu et de valider les risques du contact avec le patient ainsi que les performances du dispositif complet. Le fabricant du composant fournit les documents matières, contrôles de procédé, mesures et données de traçabilité convenus. Architecture du dispositif, durée de contact, traitement des signaux ou conditions de stimulation, emballage et voie réglementaire déterminent les preuves complémentaires nécessaires avant sa libération.
