グラフィックオーバーレイの表面仕上げを選ぶ

ただし、仕上げの名称だけでは性能仕様として不十分です。「マット」「微細シボ」「光沢」という名称が同じでも、表面の微細形状、ハードコートの構成、曇りの程度、触感は大きく異なることがあります。そのため、承認時には、明確に定義した材料構成、実物の外観基準見本、実際の印刷図柄、ディスプレイや表示灯の積層構成、予定している清掃方法を組み合わせて評価します。

まず表面の各領域に求める機能を整理する

機能ごとの領域を分けずに全面の仕上げを決めると、選択を誤りやすくなります。操作パネルには、表示窓、状態表示灯の窓、文字表示、エンボス加工したキー、ロゴ領域、頻繁に触れるナビゲーション領域、外周の接着領域などがあります。これらすべてに同じ光学特性や触感が必要とは限りません。

最初に、オーバーレイを次の領域に分けます。

1. **ディスプレイと表示灯の窓：**光の透過、コントラスト、反射の抑制、曇り、清浄性、実際の視距離での読みやすさを優先します。
2. **キーと接触領域：**触感、指の誘導しやすさ、摩耗時の状態、清掃のしやすさ、繰り返し触れた後の外観の均一性を優先します。
3. **印刷された文字とアイコン：**コントラスト、輪郭の鮮明さ、色の見え方、指定した洗浄剤に対する耐性を優先します。
4. **加飾領域：**製品として狙う外観、指紋や傷の目立ちやすさ、筐体との調和を優先します。
5. **端部、エンボス部、接着領域の境界：**仕上げ工程によって、境界の位置合わせ、成形、接着に問題が生じないか確認します。

これらの優先事項が一致するなら、全面を同じ仕上げにすることは合理的です。複数の機能を持つヒューマンマシンインターフェース（HMI）では、透明または光沢のある窓と、マットまたはシボ付きの操作領域を組み合わせると有効な場合があります。

マット・光沢・微細シボ・部分テクスチャを個別に比較する

この4種類を、プロジェクトで比較する実用的な選択肢とします。いずれも普遍的に標準化された等級ではありません。最終仕様では仕上げ名だけに頼らず、承認した材料と見本を特定する必要があります。

マットは反射対策として選び、すべての欠陥を隠せるとは考えない

マット面は、平滑な光沢面よりも反射光を広い方向に散乱させます。天井照明、作業灯、明るい周囲の映り込みが作業者の正面にある場合に役立つことが多く、指紋や細かな取り扱い跡も目立ちにくくなる場合があります。

一方で、光学的な鮮明さが弱まることがあります。表示窓をマットにすると、表面構造やディスプレイの積層構成によっては、見かけのコントラストが下がったり、細部がぼやけて見えたりします。重要な液晶ディスプレイ（LCD）や有機ELディスプレイ（OLED）、またはオーバーレイ越しに見る高密度の文字表示があるパネルでは、無印刷のフィルム片だけで承認せず、実際の組立品で試験します。

マット仕上げでも、ロット間で仕上がりが変わったり、隣接する筐体部品の光沢が異なったりすると、不均一さが目立つことがあります。外観を重視する案件では、署名済みの実物基準見本を、承認時の観察条件と照明条件の記録とともに保管します。

光沢は反射の抑制より鮮明さを優先する箇所に使う

透明窓には光沢仕上げが有力な候補です。一般に、平滑な表面はシボ面よりも画像の鮮明さを保ちやすいためです。印刷色や暗色のベタ面に、視覚的な深みを与えることもできます。

その反面、直接の映り込みは見る人の位置に応じて動き、暗色面や高光沢面では指紋が目立つことがあります。一部の傷やうねりも見つけやすくなります。マットな筐体と光沢のあるオーバーレイの組み合わせは、デザインによって意図した対比にも、不調和にも見えます。別々の色見本ではなく、組み立てた製品で判断します。

光沢値が高いことを、そのまま「良い仕上げ」と考えてはいけません。目標は、承認した外観と、完成した操作面で必要な読みやすさです。

微細シボは触感と跡の目立ちにくさで選び、窓の性能は別に確認する

微細シボは、視覚的に平坦なマット面と、凹凸を強く感じる深いシボの中間に位置します。触れたときの感覚を調整しやすく、取り扱いによる跡を目立ちにくくできる場合があります。透明な表示窓としての性能を必要としない、キー周辺、ナビゲーション領域、印刷文字の領域などで有効な場合が多い仕上げです。

シボの深さは重要です。「微細シボ」と呼ばれる材料同士でも、触感、光の散乱、清掃に対する反応が異なることがあります。シボと色は互いに影響するため、実物見本は最終図柄と同じ印刷面積率、同じ色系統で評価します。暗色のベタ面、明るい無彩色系、金属調の効果、半透明窓では、それぞれ異なる表面の特性が見えてきます。

部分テクスチャでは保護機能と局所的な触感・光学効果を分ける

部分テクスチャは、1枚のオーバーレイに相反する機能が必要な場合に有効です。透明な表示窓には平滑な光路が必要でも、周囲のキー領域にはまぶしさを抑えた、触感のある面が求められる場合があります。このときは、操作領域だけにテクスチャを付け、窓は透明なまま残します。

部分的に印刷するテクスチャと、基材側のハードコートは同じものではありません。ハードコートは、評価済みの材料構成の範囲で、摩耗、薬品、傷への耐性を高めることを目的とした保護表面システムです。部分テクスチャは、特定の領域で触感、光沢、外観を変えるための局所的な表面効果やコーティングです。ハードコート付きフィルムにも部分テクスチャを追加できますが、その追加層は密着性、清掃、摩耗について個別に評価する必要があります。工程名だけを完成部品の耐久性の証拠にしてはいけません。テクスチャやシボに方向性がある場合は、図面または保管する基準見本に向きを指定します。シートの向きを回転させたものや、シボ方向が不揃いなものを、仕上げ名が同じという理由だけで合格にしないためです。

窓の読みやすさはパネル全体の外観とは別に判断する

作業台の上ではきれいに見えるオーバーレイでも、機械に取り付けると表示を読みにくくすることがあります。窓の受入評価には、実際のディスプレイ、バックライト設定、間隔、印刷枠、接着層の開口、保護マスクの状態、筐体形状を用います。

次の順序で判断します。

1. **ディスプレイを消灯して確認：**曇り、窓の着色、色かぶり、表面のうねり、内部に閉じ込められた汚れ、周辺領域との外観の不一致を確認します。
2. **ディスプレイを点灯して確認：**文字とアイコンの鮮明さ、暗部のコントラスト、色の変化、代表的な作業位置から見た反射を確認します。
3. **照明の方向を変更：**作業台の拡散光では目立たない仕上げでも、指向性のある天井照明では気になる反射が出る場合があります。
4. **見る方向を変更：**正面だけでなく、作業者が実際に使う斜め方向からも確認します。
5. **窓と周囲の表面を比較：**操作領域にマットや微細シボが必要なら、両方の機能に同じ仕上げを押し付けず、窓だけを透明または光沢にする構成を検討します。

重要なディスプレイでは、実際に組み立てた積層構成全体を承認します。透明フィルムの見本だけでは、表面仕上げ、印刷枠、接着層の開口、空気層、ディスプレイカバー、照明の相互作用を再現できません。

光沢の数値管理は測定方法が適合する領域で行う

光沢計は生産管理に役立ちますが、外観承認の代わりにはなりません。ASTM D523-25では、非金属試料の鏡面光沢を測定する幾何条件として20°、60°、85°を用います。一般的な測定や中程度の光沢には60°を使い、60°での測定値が70 GUを超えるときは20°、10 GU未満のときは85°を使うという運用がよく用いられます。

これらの数値は測定角度を選ぶためのものであり、オーバーレイの普遍的な合否基準ではありません。プロジェクトごとに、選んだ材料と外観基準見本に基づく目標値と許容差を承認する必要があります。

シボ面と窓には特に注意します。表面のシボは鏡面光沢以外にも影響し、透明領域では光の透過やディスプレイの積層構成の影響も加わります。ISO 2813:2014は、平坦で不透明な素地上の、テクスチャのない塗膜の光沢測定を対象としています。そのため、シボ付き領域や透明なオーバーレイ領域の受入方法として、一律に適用するべきではありません。

図面で光沢値を指定する場合は、測定角度、測定領域、表面状態、試料背面の条件、試料の向き、基準見本の識別情報を記録します。これらの条件を伴わない光沢値は、再現が困難です。

色と仕上げを管理された照明の下で一緒に承認する

色は表面の見え方と切り離せません。シボや光沢によって観察者に届く光が変わるため、公称上は同じ配合のインキで印刷した面でも、色が違って見えることがあります。ある光源で許容できた色合わせが、別の照明条件では合わなくなることもあります。

外観が重要な案件では、承認用の評価セットに次の要素を含めることが望まれます。

• 使用予定の基材と表面仕上げ。
• 実際のインキの印刷順序と裏打ち色。
• 筐体、またはその表面を代表する試験板。
• 窓がある場合は、ディスプレイの点灯状態と消灯状態。
• 定義した外観基準見本または色基準。
• 製品を異なる環境で使用する場合は、少なくとも2種類の代表的な照明条件。
• 方向性のある仕上げやシボについては、記録された観察方向。

機器による測色データは再現性の確保を助けますが、組立後の見え方は目視でも評価する必要があります。供給者と機器メーカー（OEM）は、測定結果と目視評価が異なる判定につながる場合に、どの見本を優先するか合意しておくことが望まれます。

清掃を明確な試験条件として定義する

「清掃しやすい」だけでは仕上げ仕様になりません。結果は、薬品、濃度、拭き取り材、接触時間、圧力、サイクル数、印刷テクスチャや別のコーティングの有無によって変わります。

製品の使用場面に基づいて清掃試験を定義します。洗浄剤の商品名または化学的な説明、希釈条件、拭き取り材、拭く軌跡、サイクル数、放置時間、検査方法を記録します。表面について、光沢の変化、白化、軟化、べたつき、端部の浮き、インキの転写、テクスチャの消失、窓の曇りを確認します。洗浄剤が一時的な膜を残す可能性がある場合は、最終的な外観測定までの乾燥時間または回復時間を定義し、残留物を恒久的な仕上げ変化と取り違えないようにします。

フィルムのデータシートにある耐薬品性の記述を、そのまま完成オーバーレイの合否基準に転用してはいけません。実際に印刷・積層した構成で確認します。基材フィルム、ハードコート、部分コーティング、インキ、接着層の端部、組立方法によって、反応は異なることがあります。

最終構成を再現した外観見本を使う

有用な外観見本は、無地の正方形フィルム片を4枚並べただけのものではありません。選定結果を左右しやすい要素を含む、小型のオーバーレイ試験片または試作品を作ります。

• 暗色のベタ面と、明るい無彩色系の領域。
• 重要な文字の最小サイズと、アイコンの線。
• 透明なディスプレイ窓または表示灯の窓。
• 採用する場合は、代表的なエンボス領域または接触領域。
• 窓の周囲にある実際の印刷枠。
• 検討しているマット、光沢、微細シボ、部分テクスチャの各仕上げ。
• 接着や端部外観が重要な場合は、実際の接着層の開口と代表的な筐体表面。

すべての候補を同じ図柄で比較します。部分テクスチャを含む場合は、実際の境界と、実用上成立する最小のテクスチャ形状を入れ、位置合わせ精度を判断できるようにします。見本の目的は製品の選定判断を可能にすることであり、コーティングの存在を示すことだけではありません。

生産で再現できるように判断内容を記録する

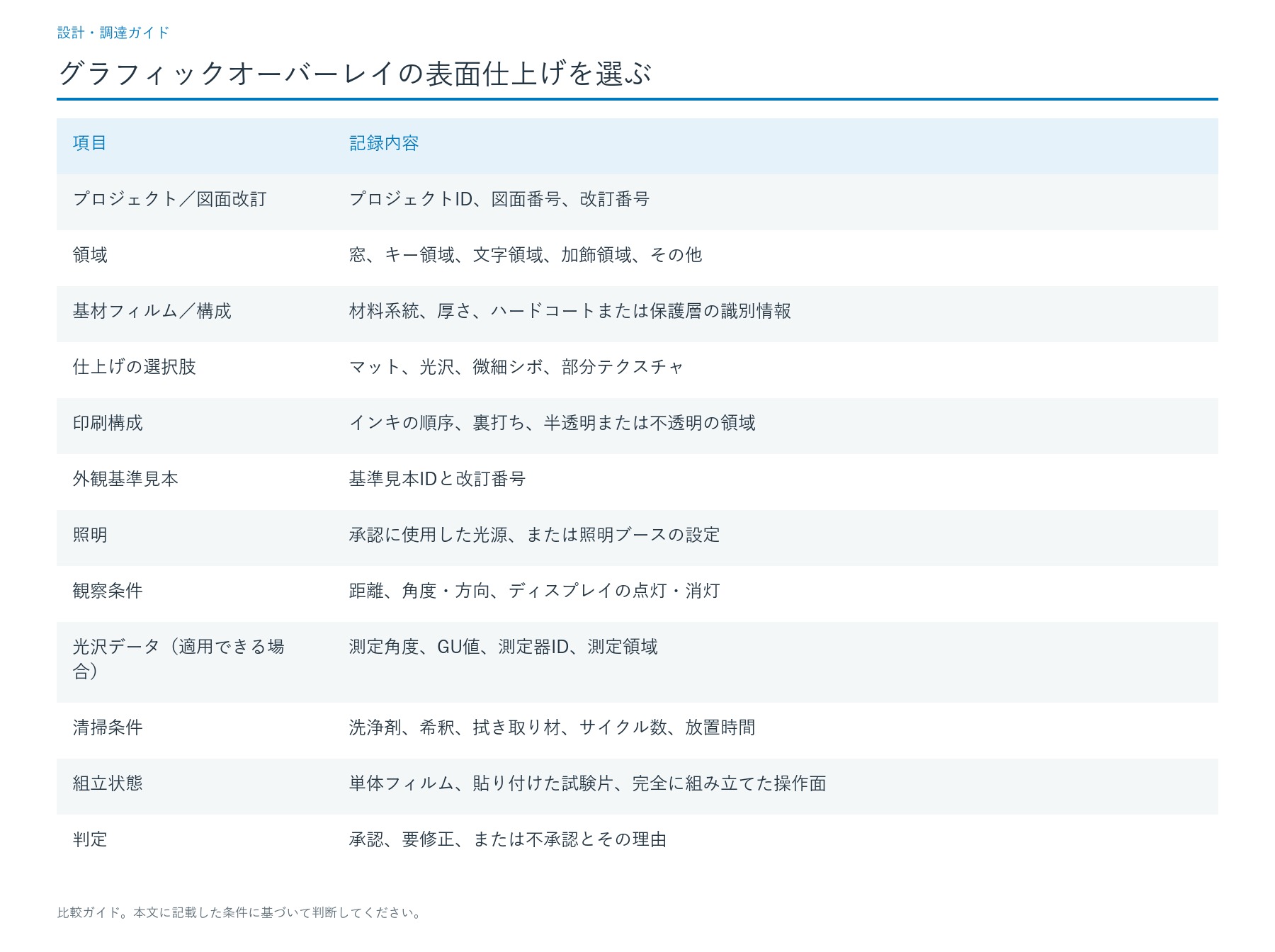

図面と保管基準見本に、表面仕上げの承認記録を添えます。次の書式は、判断を再現するために最低限必要な情報をまとめたものです。

最も重要なのは、結果の前提となった実物の状態と構成です。「マット 8 GU」という値だけでは、シボ、測定角度、試料背面の条件、目標とした外観は分かりません。

よくある不具合と考えられる原因

問題の原因は、光学構成、基準条件の不足、清掃、位置合わせ、筐体との見え方の関係などにある場合があります。現れている不具合に応じて、承認手順のどこを見直すか判断します。

見本は良いのに表示が白っぽく見える

仕上げを光学積層構成の一部としてではなく、外観見本だけで承認した可能性があります。実際のディスプレイ、窓、印刷枠、接着層の開口、照明を使って評価し直します。窓だけを透明または光沢にすれば、パネルの他の部分を変えずに両立できる場合があります。

初回見本は一致するのに量産品の見え方が異なる

仕上げ名が大まかすぎるか、基準見本や測定条件が不足している可能性があります。材料構成、仕上げコード、見本の改訂、観察条件、管理に用いる光沢測定方法を固定します。

初めは問題なく清掃できるのに次第にむらが出る

洗浄剤が光沢を変えている、部分コーティングを劣化させている、または特定の仕上げで目立ちやすい残留物を残している可能性があります。実際の洗浄剤と拭き取り手順で試験をやり直し、外観と、機能上必要な接着・密着の状態を確認します。

窓やアイコンの周囲で部分テクスチャがずれて見える

加工領域の境界が重要な端部に近すぎるか、図柄に現実的な位置合わせの余裕がない可能性があります。表面仕上げ全体を変更する前に、テクスチャ用マスク、印刷・加工公差、境界の設計を見直します。

色見本には合うのに筐体には合わない

インキだけではなく、外観全体の問題かもしれません。光沢、シボ、形状、材料によって色の見え方が変わるため、合意した照明の下で印刷済みオーバーレイと筐体を一緒に評価します。

供給者が製作できる仕上げ仕様を渡す

見積依頼や技術引き継ぎには、「マット」「光沢」以上の情報が必要です。寸法入りの元の版下データ、窓と接着領域のレイヤー、筐体表面の情報、清掃条件、色見本または色基準、改訂番号、数量を送ります。領域ごとに求める仕上げを示し、どの見本または測定結果を合否判断の基準とするかも明確にします。

JASPERは、カスタムグラフィックオーバーレイに関するこれらの情報を確認し、印刷図柄、窓、エンボス、接着層、組立状態と表面仕上げの整合を検討できます。目標は、切り離したフィルム片の見た目ではなく、最終的な操作面を再現した承認見本を得ることです。

よくある質問

工業用オーバーレイは光沢よりマットの方が常に適していますか？

いいえ。マットは鋭い映り込みや指紋の目立ちやすさを抑えるのに有効なことが多い一方、表示窓の見かけの透明感を弱める場合があります。窓の鮮明さや色の鮮やかな見え方を優先するなら、光沢から検討する方が適していることがあります。工業用オーバーレイでは、マットまたはシボ付きの操作領域と、透明または光沢のある独立した窓領域の組み合わせが最も適する場合も多くあります。

光沢のある窓とマットな操作領域は、どのような場合に組み合わせますか？

ディスプレイには透明性の高い光路が必要で、周囲の操作領域にはまぶしさの低減や異なる触感が必要な場合に使います。窓は単体フィルムではなく、実際に点灯させたディスプレイで承認します。窓と操作領域の境界では、位置合わせ精度、端部の見え方、清掃時の状態、印刷枠との整合も確認します。

ハードコートと部分テクスチャは何が違いますか？

ハードコートは、評価済みの材料構成の範囲で、耐摩耗性や耐薬品性などを向上させるための保護表面システムです。部分テクスチャは、選んだ領域の触感、光沢、外観を変える局所的な表面処理です。ハードコート付きフィルムにも部分テクスチャを追加できますが、追加層の密着性、摩耗、清掃については別途検証が必要です。

微細シボで指紋や傷を目立たなくできますか？

微細シボは反射を分散させるため、指紋や小さな取り扱い跡を目立ちにくくできる場合があります。ただし、汚れや損傷を受けない表面になるわけではありません。効果はシボの深さ、色、照明、実際のハードコートやコーティングの構成によって変わります。特に暗色領域では、印刷した構成で清掃と取り扱いの試験を行った後に仕上げを承認します。

仕上げによって見え方が変わる場合、色はどう承認しますか？

予定している表面仕上げと印刷積層構成で色を承認し、合意した照明の下で筐体や隣接部品と比較します。表面の光沢とシボは色の見え方を変えるため、インキの公称色が一致するだけでは不十分です。異なる環境で使う製品では、少なくとも2種類の代表的な照明条件を含め、観察方向を記録した実物の承認基準見本を保管します。

1つの光沢値だけでシボ付きオーバーレイを定義できますか？

いいえ。光沢値は特定の反射条件を測る値であり、シボ、曇り、触感、表示の読みやすさをすべて表せるわけではありません。ASTM D523-25には20°、60°、85°の測定幾何条件がありますが、シボ付きオーバーレイには外観と触感の基準見本も必要です。透明窓についても、光沢だけではなく、光学積層構成全体の一部として承認することが望まれます。

表面仕上げの見本を確認してもらうには何を送ればよいですか？

寸法入りの元の版下データ、窓と接着領域を分けたレイヤー、筐体表面の情報、清掃条件、色見本または色基準、改訂番号、数量を送ります。仕上げの選択に影響するディスプレイ、表示灯、エンボスキー、頻繁に触れる領域を明示します。オーバーレイの色、光沢、シボを周囲の筐体に合わせる必要がある場合は、代表的な筐体部品や試験板も役立ちます。

次のステップ

仕上げの選択から製作可能な見本へ進めるには、図面をお送りください。寸法入りの元の版下データ、窓と接着領域のレイヤー、筐体表面、清掃条件、色見本、改訂番号、数量を添えます。領域ごとの予定仕上げと、保管している外観基準見本も示すことで、同じ判断基準に沿って見本を確認できます。
