Choisir la finition d’une façade graphique

Une réserve est essentielle : le nom d’une finition ne constitue pas une spécification complète de performance. « Mat », « texture fine » et « brillant » peuvent désigner des topographies de surface, des systèmes de revêtement dur, des niveaux de voile optique et des sensations tactiles très différents. L’approbation doit donc associer une constitution de matériau définie, un échantillon physique de référence pour l’aspect, le graphisme réellement imprimé, l’empilage de l’afficheur ou du voyant et la méthode de nettoyage prévue.

Commencez par la fonction de chaque zone de surface

Choisir une finition unique avant de distinguer les zones fonctionnelles est un moyen rapide de se tromper. Un panneau de commande peut comporter une fenêtre d’affichage, des fenêtres de voyants d’état, des inscriptions, des touches en relief, une zone de logo, une zone de navigation fréquemment touchée et un pourtour adhésif. Ces zones n’ont pas toutes les mêmes besoins optiques ou tactiles.

Commencez par cartographier les zones de la façade :

1. Fenêtres d’affichage et de voyants : privilégiez la transmission lumineuse, le contraste, la maîtrise des reflets, le voile optique, la propreté et la lisibilité à la distance réelle d’observation.
2. Touches et zones de contact : privilégiez le toucher, le guidage des doigts, le comportement à l’abrasion, la nettoyabilité et l’uniformité visuelle après des manipulations répétées.
3. Inscriptions et pictogrammes imprimés : privilégiez le contraste, la netteté des contours, le rendu des couleurs et la résistance au nettoyant spécifié.
4. Zones décoratives : privilégiez l’aspect recherché du produit, la visibilité des empreintes et des rayures, ainsi que l’accord avec le boîtier.
5. Bords, reliefs et limites des zones adhésives : vérifiez que le procédé de finition ne crée pas de problèmes de repérage, de formage ou de collage à ces limites.

Une finition unique est raisonnable lorsque ces priorités convergent. Les interfaces homme-machine (IHM) qui réunissent plusieurs fonctions gagnent souvent à associer une fenêtre transparente ou brillante à une zone de commande mate ou texturée.

Comparez séparément mat, brillant, texture fine et texture sélective

Ces quatre solutions constituent la base de comparaison pratique du projet. Ce ne sont pas des classes normalisées universelles. La spécification finale doit donc identifier le matériau et l’échantillon approuvés, plutôt que de reposer uniquement sur le nom de la finition.

Mat : maîtriser les reflets sans chercher à masquer tous les défauts

Une surface mate diffuse la lumière réfléchie plus largement qu’une surface lisse brillante. Cela aide généralement lorsque l’opérateur fait face à des plafonniers, à des éclairages de poste ou à des reflets ambiants intenses. Les empreintes et les petites traces de manipulation peuvent aussi devenir moins présentes visuellement.

Le compromis est une image moins nette. Selon la structure de surface et l’empilage de l’afficheur, une finition mate sur une fenêtre peut réduire le contraste apparent ou la netteté des détails fins. Si le panneau comporte un écran critique à cristaux liquides (LCD) ou à diodes électroluminescentes organiques (OLED), ou des inscriptions très denses lues à travers la façade, testez l’ensemble réel plutôt que d’approuver un simple morceau de film non imprimé.

Un aspect mat peut également révéler des variations entre lots ou un écart de brillant avec les pièces voisines du boîtier. Pour les projets à fortes exigences esthétiques, conservez l’échantillon physique de référence signé avec les conditions d’observation et d’éclairage utilisées lors de son approbation.

Brillant : privilégier la netteté lorsque les reflets sont secondaires

Le brillant est un bon candidat pour les fenêtres transparentes : une surface plus lisse préserve généralement mieux la netteté de l’image qu’une surface texturée. Il peut également donner plus de profondeur visuelle aux couleurs imprimées et aux aplats sombres.

En contrepartie, les reflets directs se déplacent avec l’observateur et les empreintes peuvent devenir évidentes sur les zones sombres ou très brillantes. Certaines rayures et ondulations sont aussi plus faciles à voir. Un boîtier mat associé à une façade brillante peut produire un contraste voulu ou sembler mal assorti selon le dessin du produit. La décision doit se prendre sur le produit assemblé, pas à partir d’échantillons séparés.

Ne considérez pas une valeur de brillant élevée comme synonyme de « meilleur ». La bonne cible est l’aspect approuvé et la lisibilité fonctionnelle de l’interface terminée.

Texture fine : choisir le toucher et l’atténuation des traces sans présumer du résultat optique

La texture fine se situe entre une surface mate visuellement plane et un grain tactile plus marqué. Elle peut offrir une surface de contact mieux maîtrisée et réduire la visibilité des traces de manipulation. Elle est souvent utile autour des touches, dans les zones de navigation et sur les inscriptions imprimées qui n’ont pas à assurer la fonction optique d’une fenêtre transparente.

La profondeur de texture compte. Deux matériaux présentés comme ayant une « texture fine » peuvent offrir des touchers différents, diffuser la lumière différemment et réagir autrement au nettoyage. Évaluez un échantillon physique avec le même taux de couverture d’encre et la même famille de couleurs que le graphisme final, car texture et couleur interagissent. Les aplats sombres, les tons neutres clairs, les effets métalliques et les fenêtres translucides peuvent chacun révéler un comportement de surface différent.

Texture sélective : distinguer protection et effets locaux de toucher ou d’aspect

La texture sélective est utile lorsqu’une même façade doit remplir des fonctions contradictoires. Une fenêtre transparente peut nécessiter un trajet optique lisse, alors que le clavier qui l’entoure demande une surface tactile moins éblouissante. La texture peut alors être appliquée uniquement à la zone de commande, en laissant la fenêtre transparente.

Une texture imprimée sélectivement et un revêtement dur de base ne sont pas équivalents. Le revêtement dur est un système de protection de surface destiné à améliorer la résistance à l’usure, aux produits chimiques ou aux rayures dans le cadre d’une constitution de matériau qualifiée. La texture sélective est un effet de surface ou un revêtement local qui modifie le toucher, le brillant ou l’aspect dans une zone définie. Un film doté d’un revêtement dur peut aussi recevoir une texture sélective, mais cette couche supplémentaire exige sa propre évaluation d’adhérence, de nettoyage et d’usure. Le nom du procédé ne prouve pas la durabilité de la pièce finie. Si la texture ou le grain est directionnel, indiquez son orientation sur le plan ou sur l’échantillon de référence conservé : une feuille tournée ou un sens de grain incohérent ne doit pas être accepté sur le seul nom de la finition.

Décidez de la lisibilité de la fenêtre indépendamment de l’aspect du panneau

Une façade graphique peut être très réussie sur l’établi et rendre pourtant l’écran difficile à lire une fois installé dans la machine. Pour accepter la fenêtre, utilisez l’afficheur réel, son réglage de rétroéclairage, l’espacement, le cadre imprimé, la découpe de l’adhésif, l’état du masque de protection et la géométrie du boîtier.

Suivez cette séquence :

1. Observez l’écran éteint : recherchez le voile optique, la teinte de la fenêtre, les dominantes colorées, l’ondulation de surface, les impuretés emprisonnées et les écarts esthétiques avec la zone environnante.
2. Observez l’écran allumé : vérifiez la netteté des caractères et pictogrammes, le contraste des états sombres, les variations de couleur et les reflets depuis des positions représentatives de l’opérateur.
3. Changez la direction de l’éclairage : une finition discrète sous la lumière diffuse de l’établi peut créer un reflet gênant sous un éclairage directionnel venant du plafond.
4. Changez la direction d’observation : contrôlez la vue de face et les angles obliques que les opérateurs utiliseront réellement.
5. Comparez la fenêtre à son pourtour : si la zone de commande exige du mat ou une texture fine, envisagez une fenêtre locale transparente ou brillante plutôt qu’une finition unique imposée aux deux fonctions.

Pour un afficheur critique, approuvez l’empilage complet assemblé. Un film transparent seul ne reproduit pas l’interaction entre finition de surface, cadre imprimé, ouverture de l’adhésif, lame d’air, protection de l’afficheur et éclairage.

Chiffrez le brillant uniquement avec une méthode de mesure adaptée

Les brillancemètres peuvent aider à maîtriser la production, mais ils ne remplacent pas l’approbation de l’aspect. ASTM D523-25 utilise les géométries de 20°, 60° et 85° pour mesurer le brillant spéculaire d’éprouvettes non métalliques. Une convention courante consiste à utiliser 60° pour une évaluation générale ou du brillant intermédiaire, 20° lorsque la lecture à 60° dépasse 70 GU et 85° lorsqu’elle est inférieure à 10 GU.

Ces valeurs servent à choisir la géométrie de mesure ; ce ne sont pas des limites d’acceptation universelles pour une façade graphique. Le projet doit toujours disposer d’une cible et d’une tolérance approuvées à partir du matériau choisi et de l’échantillon visuel de référence.

Soyez particulièrement prudent avec les textures et les fenêtres. Une surface texturée modifie plus que le seul brillant spéculaire ; les zones transparentes ajoutent des effets de transmission et d’empilage de l’afficheur. ISO 2813:2014 concerne la mesure du brillant de revêtements non texturés sur des subjectiles plans et opaques. Elle ne doit donc pas servir de méthode d’acceptation générale pour les zones texturées ou transparentes d’une façade.

Si le plan indique une valeur de brillant, consignez la géométrie de l’instrument, la zone mesurée, l’état de surface, le fond placé derrière l’échantillon, l’orientation de celui-ci et la référence de l’échantillon physique. Sans ces conditions, une valeur de brillant est difficile à reproduire.

Approuvez ensemble couleur et finition sous un éclairage maîtrisé

La couleur ne se dissocie pas de l’aspect de surface. Texture et brillant modifient la lumière qui atteint l’observateur ; deux surfaces imprimées avec la même formulation nominale d’encre peuvent donc paraître différentes. Une concordance de couleur acceptable sous une source lumineuse peut également se dégrader sous un autre éclairage.

Pour les projets où l’aspect est critique, l’évaluation en vue de l’approbation devrait inclure :

• le support et la finition de surface prévus ;
• la séquence réelle des encres et la couleur de fond ;
• le boîtier ou une plaquette représentative de sa surface ;
• l’écran allumé et éteint, lorsqu’une fenêtre est présente ;
• l’échantillon visuel de référence ou la référence couleur définie ;
• au moins deux conditions d’éclairage représentatives lorsque le produit doit passer d’un environnement à un autre ;
• une orientation d’observation consignée pour les finitions directionnelles ou grainées.

Les données colorimétriques instrumentales peuvent favoriser la répétabilité, mais l’aspect assemblé reste à évaluer visuellement. Le fournisseur et le fabricant d’équipements d’origine (OEM) devraient convenir de l’échantillon qui fait foi lorsque la mesure instrumentale et l’appréciation visuelle conduisent à des décisions différentes.

Faites du nettoyage une condition d’essai définie

« Facile à nettoyer » n’est pas une spécification de finition. Le résultat dépend du produit chimique, de sa concentration, du matériau d’essuyage, du temps de contact, de la pression, du nombre de cycles et de la présence éventuelle d’une texture imprimée ou d’un revêtement distinct.

Définissez l’essai de nettoyage à partir de l’usage du produit. Consignez le nettoyant par son nom commercial ou sa description chimique, la dilution, le matériau d’essuyage, le schéma des passages, le nombre de cycles, le temps de pose et la méthode d’inspection. Examinez la surface pour détecter une variation de brillant, un blanchiment, un ramollissement, un caractère collant, un soulèvement des bords, un transfert d’encre, une perte de texture ou un voile sur la fenêtre. Si le nettoyant peut laisser un film temporaire, définissez un temps de séchage ou de récupération avant l’évaluation finale de l’aspect, afin de ne pas confondre un résidu avec une modification permanente de la finition.

Ne transposez pas une allégation de résistance chimique figurant sur la fiche d’un film en critère d’acceptation de la façade terminée sans vérifier sa constitution réellement imprimée et laminée. Le film de base, le revêtement dur, le revêtement sélectif, l’encre, le bord adhésif et le mode d’assemblage peuvent réagir différemment.

Utilisez un échantillon d’aspect représentatif de la constitution finale

Un échantillon utile ne se résume pas à quatre carrés de film vierge. Réalisez une éprouvette compacte de façade graphique ou un prototype intégrant les caractéristiques les plus susceptibles d’orienter la décision :

• un aplat sombre et une zone neutre claire ;
• le plus petit texte critique et les traits des pictogrammes ;
• une fenêtre transparente d’affichage ou de voyant ;
• une zone représentative en relief ou de contact, si elle est prévue ;
• le cadre imprimé réel autour de la fenêtre ;
• les solutions prévues : mat, brillant, texture fine et texture sélective ;
• la découpe réelle de l’adhésif et une surface de boîtier représentative lorsque le collage ou l’aspect des bords compte.

Comparez toutes les solutions avec le même fichier graphique. En cas de texture sélective, incluez le bord de transition réel et le plus petit motif texturé réalisable en pratique, afin de juger la précision du repérage. L’échantillon doit permettre de décider pour le produit, pas simplement montrer qu’un revêtement existe.

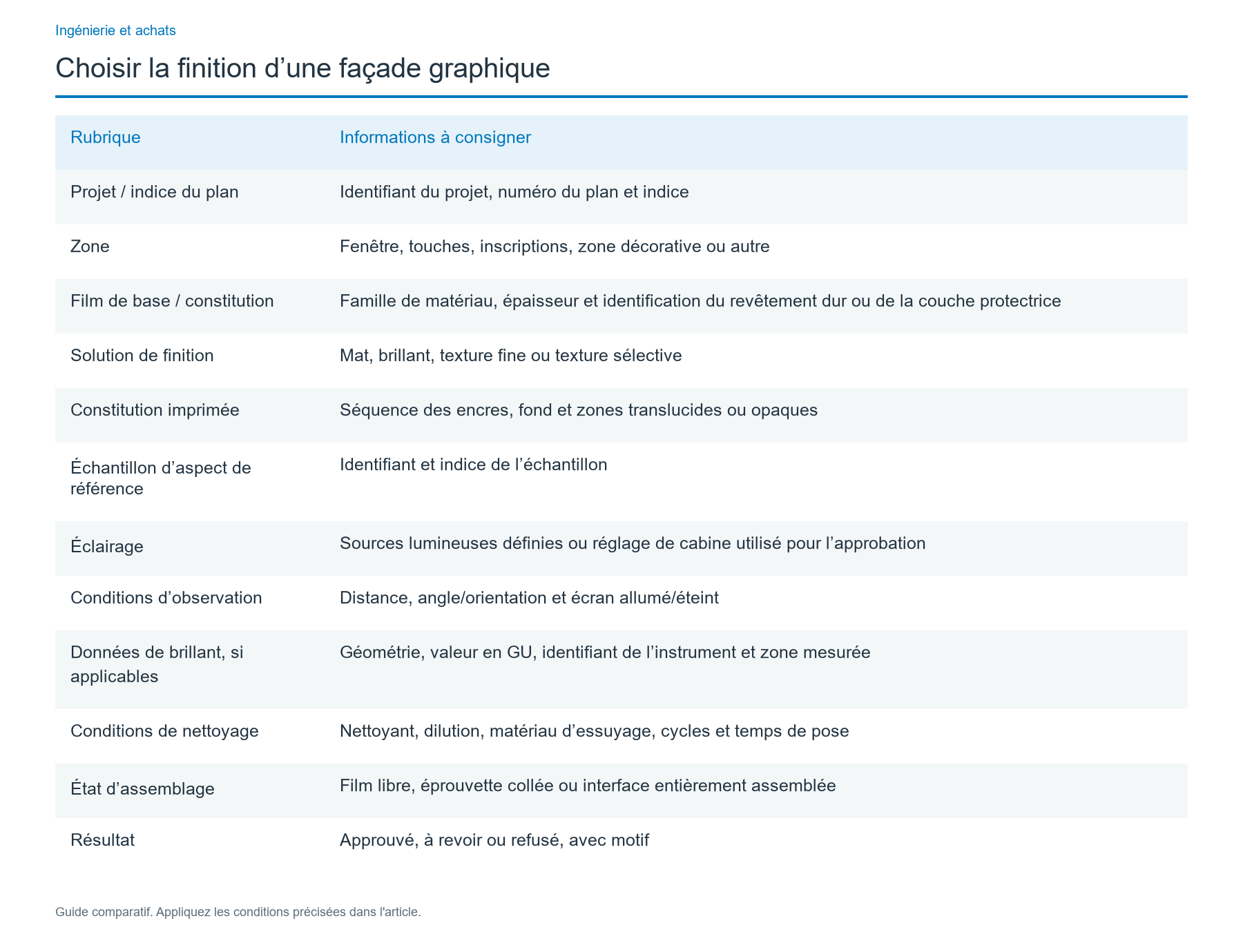

Consignez la décision pour la reproduire en production

Joignez une fiche d’approbation de la finition au plan et à l’échantillon de référence conservé. Le modèle suivant rassemble les informations minimales permettant de reproduire la décision.

L’élément le plus important est le contexte physique et constructif qui sous-tend le résultat. Une valeur isolée telle que « mat 8 GU » ne décrit ni la texture, ni la géométrie de mesure, ni le fond de mesure, ni la cible visuelle.

Défauts fréquents et causes probables

Les difficultés peuvent venir de l’ensemble optique, de conditions de référence incomplètes, du nettoyage, du repérage ou de l’accord avec le boîtier. Le défaut observé indique quelle partie de l’approbation mérite d’être reprise.

L’échantillon est réussi, mais l’écran paraît délavé

La finition a probablement été approuvée comme échantillon d’aspect plutôt que comme élément d’un empilage optique. Reprenez l’évaluation avec l’afficheur réel, la fenêtre, le cadre imprimé, l’ouverture de l’adhésif et l’éclairage. Une fenêtre locale transparente ou brillante peut résoudre le conflit sans modifier le reste du panneau.

Les premiers échantillons correspondent, mais la production diffère

Le nom de la finition est peut-être trop générique, ou l’échantillon de référence et les conditions de mesure manquent. Figez la constitution du matériau, le code de finition, l’indice de l’échantillon, les conditions d’observation et toute méthode chiffrée de mesure du brillant utilisée pour le contrôle.

La façade se nettoie bien au début, puis son aspect devient irrégulier

Le nettoyant peut modifier le brillant, attaquer un revêtement sélectif ou laisser des résidus plus visibles sur une finition que sur une autre. Recommencez l’essai avec le nettoyant et la procédure d’essuyage réels, puis contrôlez à la fois l’aspect et la tenue de l’adhérence en service.

La texture sélective est décalée autour des fenêtres ou des pictogrammes

La limite du procédé est peut-être trop proche d’un bord critique, ou le graphisme ne prévoit pas une marge de repérage réaliste. Examinez le masque de texture, les tolérances d’impression et de fabrication ainsi que le dessin de la transition avant de changer toute la finition de surface.

La couleur correspond au nuancier, mais pas au boîtier

L’écart peut relever de l’aspect global plutôt que de la seule encre. Évaluez ensemble la façade imprimée et le boîtier sous l’éclairage convenu, car brillant, texture, géométrie et matériau peuvent modifier la couleur perçue.

Transmettez une spécification de finition réellement fabricable

Une demande de prix ou un dossier technique complet doit aller au-delà de « mat » ou « brillant ». Envoyez le fichier graphique original coté, les calques des fenêtres et des zones adhésives, les informations sur la surface du boîtier, les conditions de nettoyage, un échantillon ou une référence couleur, l’indice de révision et la quantité. Précisez la finition requise pour chaque zone et l’échantillon ou la mesure qui fait foi pour l’acceptation.

JASPER peut examiner ces éléments pour des façades graphiques sur mesure et coordonner la finition avec le graphisme imprimé, les fenêtres, les reliefs, l’adhésif et l’état d’assemblage. L’objectif est d’obtenir un échantillon d’approbation représentatif de l’interface finale, plutôt qu’un morceau de finition observé isolément.

Questions fréquentes

Le mat est-il toujours préférable au brillant pour une façade graphique industrielle ?

Non. Le mat est souvent utile pour réduire les reflets nets et la visibilité des empreintes, mais il peut diminuer la clarté apparente d’une fenêtre d’affichage. Le brillant constitue souvent un meilleur point de départ lorsque la netteté de la fenêtre ou la saturation de l’aspect est prioritaire. De nombreuses façades industrielles fonctionnent mieux avec une zone de commande mate ou texturée et une fenêtre distincte, transparente ou brillante.

Quand associer une fenêtre brillante à une zone mate ?

Utilisez cette association lorsque l’afficheur nécessite un trajet optique clair, mais que la zone de commande environnante demande moins d’éblouissement ou un toucher différent. Approuvez la fenêtre sur l’afficheur réel allumé, et non à partir d’un film libre. Contrôlez aussi le repérage, l’aspect des bords, le comportement au nettoyage et l’accord avec le cadre imprimé à la transition entre fenêtre et zone de commande.

Quelle différence entre un revêtement dur et une texture sélective ?

Un revêtement dur est un système protecteur destiné à améliorer des propriétés telles que la résistance à l’abrasion ou aux produits chimiques dans une constitution de matériau qualifiée. Une texture sélective est un traitement local qui modifie le toucher, le brillant ou l’aspect d’une zone choisie. Un film doté d’un revêtement dur peut recevoir une texture sélective, mais la couche ajoutée nécessite toujours sa propre validation d’adhérence, d’usure et de nettoyage.

Une texture fine peut-elle masquer les empreintes et les rayures ?

Une texture fine peut rendre les empreintes et les petites traces de manipulation moins visibles en fragmentant les reflets, mais elle n’immunise pas la surface contre les salissures ou les dommages. Le résultat dépend de la profondeur de texture, de la couleur, de l’éclairage et du système réel de revêtement dur ou de revêtement de surface. Approuvez la finition après des essais de nettoyage et de manipulation sur la constitution imprimée, surtout pour les aplats sombres.

Comment approuver la couleur lorsque la finition modifie l’aspect ?

Approuvez la couleur sur la finition et l’empilage imprimé prévus, puis comparez-les au boîtier ou aux pièces voisines sous l’éclairage convenu. Le brillant et la texture modifient la couleur perçue : une correspondance nominale d’encre ne suffit pas. Pour les produits utilisés dans plusieurs environnements, prévoyez au moins deux conditions d’éclairage représentatives et conservez l’échantillon physique approuvé avec l’orientation d’observation consignée.

Une seule valeur de brillant peut-elle définir une façade texturée ?

Non. Une valeur de brillant mesure une condition de réflexion précise ; elle ne décrit pas entièrement la texture, le voile optique, le toucher ou la lisibilité de l’écran. ASTM D523-25 prévoit les géométries de brillant de 20°, 60° et 85°, mais une façade texturée nécessite toujours un échantillon visuel et tactile de référence. Les fenêtres transparentes devraient également être approuvées dans l’empilage optique complet, et non sur le seul brillant.

Quels éléments envoyer pour l’examen d’un échantillon de finition ?

Envoyez le fichier graphique original coté, les calques séparés des fenêtres et des zones adhésives, les informations sur la surface du boîtier, les conditions de nettoyage, un échantillon ou une référence couleur, l’indice de révision et la quantité. Signalez les écrans, voyants, touches en relief et zones fréquemment touchées qui influencent le choix de la finition. Une pièce ou une plaquette représentative du boîtier est également utile lorsque la façade doit s’accorder avec son environnement en couleur, en brillant ou en texture.

Étape suivante

Pour passer du choix de finition à un échantillon fabricable, envoyez votre plan avec le fichier graphique original coté, les calques des fenêtres et des zones adhésives, les informations sur la surface du boîtier, les conditions de nettoyage, l’échantillon couleur, l’indice de révision et la quantité. Ajoutez la finition prévue par zone et tout échantillon d’aspect de référence conservé afin d’évaluer l’échantillon sur la même base de décision.
