Cómo elegir el acabado de una lámina gráfica

La salvedad fundamental es que el nombre de un acabado no constituye una especificación completa de prestaciones. «Mate», «textura fina» y «brillante» pueden describir topografías superficiales, sistemas de recubrimiento duro, niveles de turbidez y respuestas táctiles muy distintos. Por tanto, la aprobación debe combinar una estructura de materiales definida, una muestra patrón física del aspecto, el diseño impreso real, el conjunto de capas de la pantalla o del indicador y el método de limpieza previsto.

Defina primero la función de cada zona superficial

Asignar un solo acabado a toda la lámina antes de separar sus zonas funcionales es una forma rápida de equivocarse. Un panel de control puede incluir una ventana de pantalla, ventanas de indicadores de estado, leyendas, teclas en relieve, un área de logotipo, una zona de navegación de uso frecuente y un perímetro adhesivo. No todas esas áreas necesitan el mismo comportamiento óptico o táctil.

Divida primero la lámina en zonas:

1. Ventanas de pantalla e indicadores: priorice la transmisión de luz, el contraste, el control de reflejos, la turbidez, la limpieza y la legibilidad a la distancia real de observación.
2. Teclas y áreas de contacto: priorice el tacto, el guiado de los dedos, el comportamiento frente a la abrasión, la facilidad de limpieza y la uniformidad visual después de manipulaciones repetidas.
3. Leyendas e iconos impresos: priorice el contraste, la definición de los bordes, el aspecto del color y la resistencia al limpiador especificado.
4. Áreas decorativas: priorice el aspecto deseado del producto, la visibilidad de huellas y rayas y la correspondencia con la carcasa.
5. Bordes, elementos en relieve y límites del adhesivo: compruebe que el proceso de acabado no genere problemas de registro, conformado o unión adhesiva en esos límites.

Un acabado único es razonable cuando estas prioridades coinciden. Las interfaces hombre-máquina (HMI) con varias funciones suelen beneficiarse de una ventana transparente o brillante combinada con un área de manejo mate o texturizada.

Compare mate, brillante, textura fina y textura selectiva por separado

Estas cuatro alternativas constituyen el conjunto de comparación práctico para el proyecto. No son grados normalizados universales: la especificación final debe identificar el material y la muestra aprobados, en lugar de depender únicamente del nombre del acabado.

Mate: controle los reflejos sin esperar que oculte todos los defectos

Las superficies mates dispersan la luz reflejada en un ángulo más amplio que una superficie lisa y brillante. Esto suele ayudar cuando el operador tiene delante luces de techo, luces de trabajo o reflejos ambientales intensos. También puede hacer que las huellas y las pequeñas marcas de manipulación destaquen menos.

La contrapartida es una imagen visualmente más suave. Un acabado mate sobre una ventana de pantalla puede reducir el contraste aparente o restar nitidez a los detalles finos, según la estructura superficial y el conjunto de capas de la pantalla. En un panel con una pantalla LCD u OLED crítica, o con leyendas de alta densidad que deban verse a través de la lámina, pruebe el conjunto real en vez de aprobar una muestra de película sin imprimir.

El aspecto mate también puede dejar en evidencia variaciones entre lotes o diferencias de brillo con piezas adyacentes de la carcasa. En proyectos con exigencias estéticas, conserve la muestra patrón física firmada junto con las condiciones de observación e iluminación utilizadas para aprobarla.

Brillante: elija claridad cuando importe más que reducir los reflejos

El acabado brillante es un buen candidato para ventanas transparentes porque, en general, una superficie más lisa conserva mejor la nitidez de la imagen que una texturizada. También puede aportar mayor profundidad visual a los colores impresos y a las áreas oscuras.

Su inconveniente es que los reflejos directos cambian con la posición del observador y las huellas pueden resultar evidentes en zonas oscuras o de alto brillo. Algunas rayas y ondulaciones también se ven con más facilidad. Si la carcasa es mate y la lámina es brillante, el contraste puede parecer intencionado o una falta de correspondencia, según el diseño. Esa decisión debe tomarse sobre el producto montado, no con muestras separadas.

No utilice un valor alto de brillo como sinónimo de «mejor». El objetivo correcto es el aspecto aprobado y la legibilidad funcional de la interfaz terminada.

Textura fina: valore el tacto y el disimulo de marcas sin dar por válida la ventana

La textura fina se sitúa entre una superficie mate visualmente plana y un grano táctil más profundo. Puede ofrecer una superficie de contacto más controlada y reducir la visibilidad de las marcas de manipulación. Suele ser útil alrededor de las teclas, en las áreas de navegación y en las leyendas impresas que no necesitan las prestaciones ópticas de una ventana transparente.

La profundidad de la textura importa. Dos materiales descritos como «textura fina» pueden tener tactos distintos, dispersar la luz de forma diferente y responder de manera distinta a la limpieza. Evalúe una muestra física con la misma cobertura de tinta y familia de colores que el diseño final, porque textura y color interactúan. Los fondos oscuros uniformes, los tonos neutros claros, los efectos metálicos y las ventanas translúcidas pueden revelar comportamientos superficiales diferentes.

Textura selectiva: separe la protección de los efectos táctiles u ópticos locales

La textura selectiva resulta útil cuando una misma lámina debe cumplir funciones contrapuestas. Una ventana transparente puede necesitar un recorrido óptico liso, mientras que el teclado que la rodea necesita una superficie táctil con menos deslumbramiento. La textura puede aplicarse únicamente al área de manejo, dejando transparente la ventana.

Una textura impresa de forma selectiva no es lo mismo que el recubrimiento duro de base. El recubrimiento duro es un sistema superficial protector destinado a mejorar la resistencia al desgaste, a los productos químicos o a las rayas dentro de una estructura de materiales validada. Una textura selectiva es un efecto superficial o recubrimiento local que modifica el tacto, el brillo o el aspecto de una zona definida. Una película con recubrimiento duro también puede recibir textura selectiva, pero la capa añadida necesita su propia evaluación de adherencia, limpieza y desgaste. No considere que el nombre del proceso demuestra la durabilidad de la pieza terminada. Si la textura o el grano tienen dirección, indique su orientación en el plano o en la muestra patrón conservada para evitar que se acepte una lámina girada o una dirección de grano inconsistente basándose solo en el nombre del acabado.

Evalúe la legibilidad de la ventana por separado del aspecto del panel

Una lámina gráfica puede tener un aspecto excelente en el banco de trabajo y, aun así, dificultar la lectura de la pantalla instalada en la máquina. Para aceptar la ventana deben utilizarse la pantalla real, el ajuste de retroiluminación, la separación, el borde impreso, el recorte del adhesivo, el estado de la máscara protectora y la geometría de la carcasa.

Siga esta secuencia:

1. Compruebe la pantalla apagada: busque turbidez, tintado de la ventana, dominantes de color, ondulación superficial, contaminación atrapada y diferencias estéticas con el área circundante.
2. Compruebe la pantalla encendida: verifique la nitidez de caracteres e iconos, el contraste de los estados oscuros, las variaciones de color y los reflejos desde posiciones representativas del operador.
3. Cambie la dirección de la iluminación: un acabado discreto bajo luz difusa en el banco puede generar un reflejo molesto bajo iluminación cenital direccional.
4. Cambie la dirección de observación: inspeccione tanto de frente como desde los ángulos oblicuos que realmente utilizarán los operadores.
5. Compare la ventana con la superficie circundante: si el área de manejo necesita mate o textura fina, considere una ventana local transparente o brillante en lugar de imponer un único acabado a ambas funciones.

Para una pantalla crítica, apruebe el conjunto completo montado. Una muestra de película transparente por sí sola no reproduce la interacción entre el acabado, el borde impreso, la abertura del adhesivo, el espacio de aire, la cubierta de la pantalla y la iluminación.

Controle el brillo con cifras solo cuando el método de medición sea adecuado

Los brillómetros ayudan a controlar la producción, pero no sustituyen la aprobación del aspecto. ASTM D523-25 utiliza geometrías de 20°, 60° y 85° para medir el brillo especular de muestras no metálicas. Una convención habitual consiste en usar 60° para evaluaciones generales o de brillo medio, 20° cuando la lectura a 60° supera 70 GU y 85° cuando queda por debajo de 10 GU.

Estos valores sirven para seleccionar la geometría de medición; no son límites de aceptación universales para una lámina gráfica. El proyecto sigue necesitando un objetivo y una tolerancia aprobados en función del material elegido y de la muestra patrón visual.

Extreme la precaución con las texturas y las ventanas. Una superficie texturizada modifica más que el brillo especular, y las zonas transparentes añaden efectos de transmisión de luz y del conjunto de capas de la pantalla. ISO 2813:2014 se refiere a la medición del brillo de recubrimientos sin textura sobre sustratos planos y opacos, por lo que no debe aplicarse como método general de aceptación de zonas texturizadas o transparentes de una lámina gráfica.

Si el plano especifica un valor de brillo, registre la geometría del instrumento, la zona medida, el estado superficial, el fondo de apoyo, la orientación de la muestra y la referencia a la muestra patrón. Un valor de brillo sin esas condiciones resulta difícil de reproducir.

Apruebe color y acabado conjuntamente bajo iluminación controlada

El color no existe al margen del aspecto superficial. La textura y el brillo modifican la forma en que la luz llega al observador, de modo que dos superficies impresas con la misma formulación nominal de tinta pueden parecer distintas. Una coincidencia de color aceptable con una fuente de luz también puede dejar de serlo en otras condiciones de iluminación.

En proyectos donde el aspecto sea crítico, conviene que el conjunto de aprobación incluya:

• el sustrato y el acabado superficial previstos;
• la secuencia real de tintas y el color de fondo;
• la carcasa o una placa representativa de su superficie;
• la pantalla encendida y apagada, si existe una ventana;
• la muestra patrón visual o la referencia de color definida;
• al menos dos condiciones de iluminación representativas cuando el producto vaya a cambiar de entorno;
• una orientación de observación registrada para acabados direccionales o con grano.

Los datos instrumentales de color pueden mejorar la repetibilidad, pero el aspecto del conjunto montado sigue necesitando una evaluación visual. El proveedor y el fabricante de equipos originales (OEM) deberían acordar qué muestra prevalece si el resultado instrumental y la valoración visual llevan a decisiones distintas.

Trate la limpieza como una condición de ensayo definida

«Fácil de limpiar» no es una especificación de acabado. El resultado depende del producto químico, su concentración, el material del paño, el tiempo de contacto, la presión, el número de ciclos y la presencia de textura impresa o de un recubrimiento separado.

Defina el ensayo de limpieza a partir del uso del producto. Registre el limpiador por su nombre de producto o descripción química, la dilución, el material del paño, el patrón de pasadas, el número de ciclos, el tiempo de permanencia y el método de inspección. Examine la superficie para detectar cambios de brillo, blanqueamiento, reblandecimiento, pegajosidad, levantamiento de bordes, transferencia de tinta, pérdida de textura y turbidez en la ventana. Si el limpiador puede dejar una película temporal, defina el tiempo de secado o recuperación antes de la evaluación final del aspecto para no confundir residuos con un cambio permanente del acabado.

No traslade una afirmación de resistencia química de la ficha técnica de una película a los criterios de aceptación de la lámina terminada sin comprobar la estructura impresa y laminada real. La película base, el recubrimiento duro, el recubrimiento selectivo, la tinta, el borde del adhesivo y el método de montaje pueden responder de manera diferente.

Utilice una muestra de aspecto que represente la estructura final

Una muestra útil no consiste simplemente en cuatro cuadrados de película sin imprimir. Prepare una probeta compacta de lámina gráfica o un prototipo que incorpore los elementos con más posibilidades de influir en la decisión:

• un fondo oscuro uniforme y un área de tono neutro claro;
• el texto crítico más pequeño y los trazos de los iconos;
• una ventana transparente de pantalla o indicador;
• un área representativa en relieve o de contacto, si se utiliza;
• el borde impreso real alrededor de la ventana;
• las alternativas previstas de mate, brillante, textura fina y textura selectiva;
• el recorte real del adhesivo y una superficie de carcasa representativa cuando importen la unión adhesiva o el aspecto de los bordes.

Compare todas las alternativas con el mismo diseño gráfico. Si hay textura selectiva, incluya el borde de transición real y el elemento texturizado más pequeño que resulte viable, para poder evaluar el registro. La muestra debe permitir tomar la decisión de producto, no limitarse a demostrar que existe un recubrimiento.

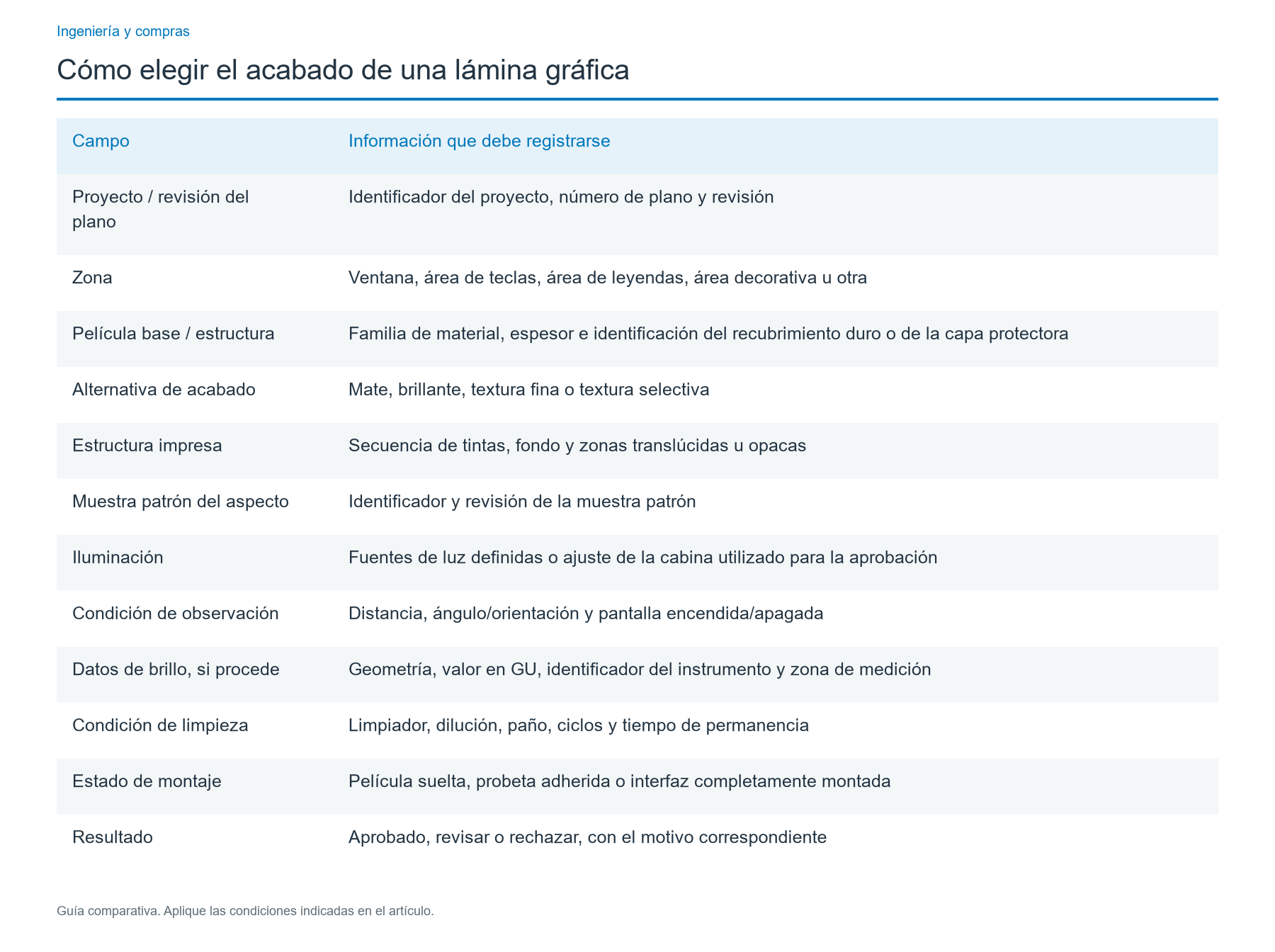

Documente la decisión para que producción pueda reproducirla

Conserve un registro de aprobación del acabado superficial junto con el plano y la muestra patrón. La siguiente plantilla recoge la información mínima necesaria para reproducir la decisión.

Lo más importante es documentar el contexto físico y constructivo del resultado. Un dato aislado como «mate 8 GU» no explica la textura, la geometría de medición, el fondo de apoyo ni el objetivo visual.

Problemas habituales y lo que suelen indicar

Los problemas pueden estar en el conjunto óptico, en la definición de la referencia, en la limpieza, en el registro o en la relación con la carcasa. El síntoma concreto orienta sobre qué parte de la aprobación debe revisarse.

La muestra se ve bien, pero la pantalla pierde contraste

Probablemente el acabado se aprobó como muestra de aspecto y no como conjunto óptico. Replantee la evaluación con la pantalla real, la ventana, el borde impreso, la abertura del adhesivo y la iluminación. Una ventana local transparente o brillante puede resolver el conflicto sin cambiar el resto del panel.

Las primeras muestras coinciden, pero la producción se ve distinta

Puede que el nombre del acabado sea demasiado genérico o que falten la muestra patrón y las condiciones de medición. Fije la estructura de materiales, el código de acabado, la revisión de la muestra, las condiciones de observación y cualquier método numérico de brillo utilizado para el control.

Al principio la lámina se limpia bien, pero después aparecen manchas

El limpiador puede estar modificando el brillo, atacando un recubrimiento superficial selectivo o dejando residuos más visibles en un acabado que en otro. Repita el ensayo con el limpiador y el procedimiento de limpieza con paño realmente utilizados; después inspeccione tanto el aspecto como la adherencia funcional.

La textura selectiva aparece desalineada alrededor de ventanas o iconos

El límite del proceso puede estar demasiado cerca de un borde crítico, o el diseño no contempla un margen de registro realista. Revise la máscara de textura, las tolerancias de impresión y fabricación y el diseño de la transición antes de cambiar todo el acabado superficial.

El color coincide con la muestra, pero no con la carcasa

La diferencia puede deberse al aspecto global y no solo a la tinta. Evalúe la lámina impresa y la carcasa juntas bajo la iluminación acordada, porque el brillo, la textura, la geometría y el material pueden cambiar el color percibido.

Entregue al proveedor una especificación de acabado que pueda fabricar

Una solicitud de cotización o una entrega de documentación técnica completa debe describir más que «mate» o «brillante». Envíe el diseño gráfico original acotado, las capas de ventanas y zonas adhesivas, la información sobre la superficie de la carcasa, las condiciones de limpieza, la muestra o referencia de color, la revisión y la cantidad. Añada el acabado requerido por zona e identifique qué muestra o medición determina la aceptación.

JASPER puede revisar esta información para láminas gráficas a medida y coordinar el acabado con la impresión, las ventanas, los relieves, el adhesivo y el estado de montaje. El objetivo es obtener una muestra de aprobación representativa de la interfaz final, no un pequeño recorte de acabado observado de forma aislada.

Preguntas frecuentes

¿Siempre es mejor el mate que el brillante en una lámina gráfica industrial?

No. El mate suele ser útil para reducir los reflejos nítidos y la visibilidad de las huellas, pero puede restar claridad aparente a una ventana de pantalla. El brillante suele ser un mejor punto de partida cuando importan más la nitidez de la ventana o la saturación visual. Muchas láminas industriales funcionan mejor con un área de manejo mate o texturizada y una zona de ventana independiente, transparente o brillante.

¿Cuándo conviene combinar una ventana brillante con un área mate?

Utilice esa combinación cuando la pantalla necesite un recorrido óptico claro, pero el área de control circundante requiera menos deslumbramiento o un tacto distinto. Apruebe la ventana sobre la pantalla real iluminada, no como una muestra de película suelta. Compruebe también el registro, el aspecto de los bordes, el comportamiento durante la limpieza y la correspondencia con el borde impreso en la transición entre ventana y área de manejo.

¿Qué diferencia hay entre un recubrimiento duro y una textura selectiva?

Un recubrimiento duro es un sistema superficial protector destinado a mejorar propiedades como la resistencia a la abrasión o a los productos químicos dentro de una estructura de materiales validada. Una textura selectiva es un tratamiento superficial local que modifica el tacto, el brillo o el aspecto de una zona elegida. Una película con recubrimiento duro puede recibir textura selectiva, pero la capa añadida sigue necesitando su propia validación de adherencia, desgaste y limpieza.

¿La textura fina puede disimular huellas y rayas?

La textura fina puede hacer menos evidentes las huellas y las pequeñas marcas de manipulación al fragmentar los reflejos, pero no vuelve la superficie inmune a la suciedad ni al daño. El efecto depende de la profundidad de la textura, el color, la iluminación y el sistema real de recubrimiento duro o de recubrimiento superficial. Apruebe el acabado después de pruebas de limpieza y manipulación sobre la estructura impresa, especialmente en áreas oscuras.

¿Cómo se aprueba el color cuando los acabados modifican el aspecto?

Apruebe el color sobre el acabado y la estructura impresa previstos y compárelos después con la carcasa o las piezas adyacentes bajo la iluminación acordada. El brillo y la textura superficiales afectan al color percibido, por lo que no basta con una coincidencia nominal de tinta. Para productos utilizados en entornos distintos, incluya al menos dos condiciones de iluminación representativas y conserve la muestra patrón física aprobada con la orientación de observación registrada.

¿Un solo valor de brillo puede definir una lámina texturizada?

No. Un valor de brillo mide una condición de reflexión concreta y no describe por completo la textura, la turbidez, el tacto ni la legibilidad de la pantalla. ASTM D523-25 proporciona geometrías de brillo de 20°, 60° y 85°, pero una lámina texturizada sigue necesitando una muestra patrón visual y táctil. Conviene aprobar también las ventanas transparentes como parte del conjunto óptico completo, no solo por su brillo.

¿Qué debo enviar para revisar una muestra de acabado superficial?

Envíe el diseño gráfico original acotado, las capas separadas de ventanas y zonas adhesivas, la información sobre la superficie de la carcasa, las condiciones de limpieza, la muestra o referencia de color, la revisión y la cantidad. Identifique las pantallas, los indicadores, las teclas en relieve y las áreas de contacto frecuente que influyan en la elección del acabado. Una pieza o placa representativa de la carcasa también es útil cuando la lámina debe coincidir con el entorno en color, brillo o textura.

Siguiente paso

Para pasar de la elección del acabado a una muestra fabricable, envíe su plano con el diseño gráfico original acotado, las capas de ventanas y zonas adhesivas, la superficie de la carcasa, las condiciones de limpieza, la muestra de color, la revisión y la cantidad. Incluya el acabado previsto por zona y cualquier muestra patrón de aspecto conservada para que la muestra se evalúe con la misma base de decisión.
