EV充電設備向けHMIハードウェア設計ガイド

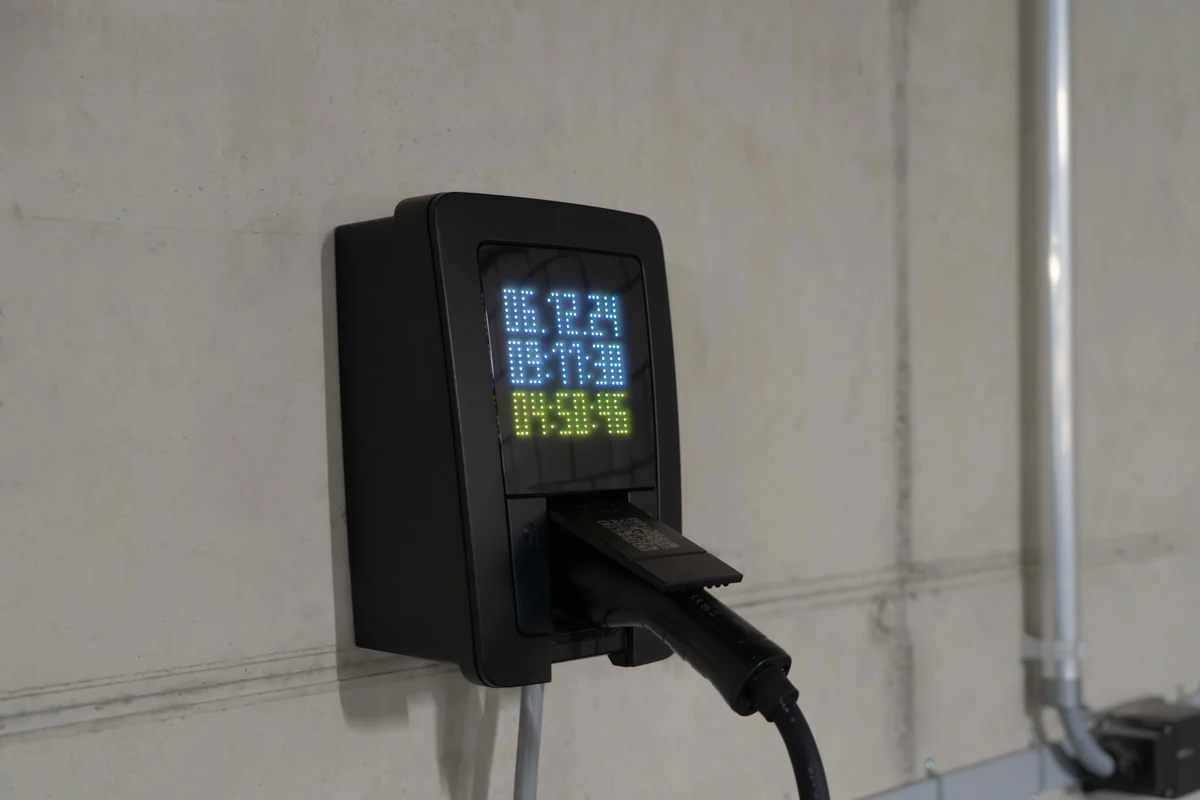

EV充電設備向けHMIハードウェアは、表示器だけでなく、カバー、タッチセンサー、光学接着層、回路、シール、取付フレーム、決済・通信機器との境界までを含む前面アセンブリです。屋外機では、最大輝度やタッチ方式を先に決めてはいけません。設置方位、周囲光、雨・手袋、衝撃、温度・日射、決済端末、交換方法を入力として、光学・機構・電気を同時に設計します。JASPERが扱うのは、この前面パネルとHMIアセンブリの製造範囲です。PLC／SCADA、OCPP、課金ロジック、GUIアプリケーションのプログラミングは含みません。

最終更新：2026年8月24日

EV充電設備向けHMIハードウェアの早見表

最初に決めるべきなのは部品番号ではなく、利用者・設置場所・故障時の復旧方法です。

使用条件	構成の出発点	要確認事項	避けたい決め方
屋内・会員限定	状態表示＋物理キー、または小型ディスプレイ	表示情報量、操作回数、清掃剤、交換方法	公共屋外機と同じ構成を無条件に流用する
半屋外・庇あり	LCD＋タッチ、前面シール、反射対策	斜光、吹込み雨、結露、夜間の眩しさ	「庇があるから屋内相当」とみなす
公共屋外	カバーガラス、タッチ、表示、シール、支持体を一体設計	雨滴、手袋、日射、ESD、破壊行為、現場交換	LCD単体の輝度や温度範囲だけで合否を決める
課金・認証あり	表示ゾーンと決済／RFIDゾーンを分離	アンテナ周囲、金属、接地、ケーブル、承認範囲	認証済み端末の前面条件を後から変える
高い破損リスク	カバー材、端部支持、開口、締結を含む耐衝撃設計	目標IK、衝撃点、保持、破損後の安全、交換単位	ガラス材の強度値を完成品のIKと同一視する
公共用・アクセシビリティ重視	地面基準で表示・操作位置を確定	画面上端150 cm以下、操作位置上端140 cm以下	台座高さを図面寸法から除外する

高さ条件は経済産業省・国土交通省の2024年ガイドラインによります。緊急停止ボタンは操作高さの例外です。

HMIハードウェアの範囲は前面パネルから筐体接続まで

EV充電器のHMIは、利用者が見る面と、充電制御装置が受け渡す信号との間にあるハードウェアです。HMIパネルとは？構造とOEM組み込みの要点で扱う基本構造に、屋外光学、決済機器、公共設備の保守条件が加わります。

代表的な積層と構造は次のとおりです。

表面カバーまたはグラフィックオーバーレイ — 印刷、窓、耐候表面、清掃面を形成する。
タッチセンサーまたは物理キー層 — 指、手袋、押圧を電気信号へ変換する。
光学接着層または管理された空気層 — 表示反射、熱膨張、再加工性に影響する。
LCDなどの表示モジュール — 充電手順、認証、状態、料金、異常を表示する。
キャリア、ガスケット、スペーサー — 荷重を受け、シール圧と表示器の位置を保持する。
フレキシブル回路、タッチコントローラ、バックライト配線 — 電源、信号、接地を後段へ引き渡す。
背面保護と筐体インターフェース — コネクタ、ケーブル屈曲、排水、交換アクセスを定義する。
決済、RFID、QR、LED、ブザー、非常操作の各ゾーン — 表示・操作面に並ぶが、認証と安全の責任は別に管理する。

IEC 61851-1:2017は完成したEV給電設備の動作条件、EVとの接続、電気安全を扱います。前面HMIはその一部であり、HMI単体の適合をもって充電器全体の適合とはできません。OEMは、HMI、充電制御基板、電力変換部、バックエンドの責任分界をシステム図で固定する必要があります。

屋外視認性は輝度ではなく光学スタックで決まる

屋外表示の合否は、LCDの最大輝度だけでは決まりません。周囲光がカバー表面と内部界面で反射すると、黒表示が持ち上がり、見かけのコントラストが下がるためです。ISO 9241-303:2011は電子表示の画質要求を、ISO 9241-305:2008はその性能を予測する光学試験方法を扱います。実機では、設置方位、観察角度、空の映込み、夜間輝度、偏光サングラス、表示内容を試験条件へ追加します。

全面光学ボンディングは、カバーと表示の間の空気層を接着材で埋め、内部の反射界面を減らす方法です。屋外産業用表示の原著技術記事でも、空気層が追加の反射面を作ること、全面接着が内部反射を減らすことが説明されています。ただし、接着材の黄変、気泡、端部剥離、熱膨張差、タッチ感度、再加工性は別の故障経路です。ボンディングは「高輝度化の代替部品」ではなく、カバー処理、表示輝度、放熱、接着工程を含む光学設計です。

反射防止（AR）と防眩（AG）も同義ではありません。ARは鏡面反射を抑える方向、AGは反射像を拡散する方向に働きます。AGの粒度を強くすると、細字やQRコードの輪郭が損なわれることがあるため、装飾サンプルではなく、量産予定の印刷・カバー・タッチ・表示を重ねた状態で判定します。

手袋・水滴対応はタッチコントローラと積層の組合せで決まる

投影型静電容量方式（PCAP）は屋外EV充電器に使えます。ただし、「手袋対応」「水対応」という部品カタログのチェック欄だけでは不足です。手袋の材質、厚さ、密着度、押し方、カバー厚、印刷、接着層、センサー電極、接地、表示ノイズが検出余裕を変えます。Infineonの産業用PCAP設計資料も、厚手手袋の信号が材質の誘電率、厚さ、フィット、押圧に左右されると説明しています。

定量値はコントローラ固有です。たとえばMicrochip mXT336UD-HAのデータシートは、構成依存という条件付きで、6 mmガラス越しの5 mm手袋操作、直径22 mmまでの水滴または結露下での誤タッチ抑制と1点追従を示します。この数値を別のPCAPへ転用してはいけません。むしろ、手袋種類と濡れ方をRFQに書き、実センサー、実カバー、実表示ノイズ、実筐体接地で調整する必要があることを示す例です。

入力方式	強み	主な限界	EV充電器での判断
PCAP	平滑なガラス面、ジェスチャー、表示一体化	水膜、厚手手袋、接地、ノイズ、厚いカバーに依存	公共機では実積層でwet／gloveモードを検証する
抵抗膜タッチ	押圧で入力でき、手袋材への依存が小さい	表面フィルムの傷、UV、いたずら荷重、光学損失	確実な単点入力を優先する機種で比較候補に残す
物理キー／メンブレンスイッチ	触覚と操作位置を固定できる	表示変更に追従しにくく、開口・シール設計が必要	開始・停止など限定機能の冗長入力に向く
タッチ＋物理キー	柔軟なGUIと確実な主要操作を分担	部品、配線、シール、UI責任が増える	公共急速機や復旧操作を重視する場合に有効

防水・防塵と耐衝撃は完成した前面アセンブリで検証する

IPとIKは材料の形容詞ではありません。IEC 60529のIPコードは外郭が与える防塵・防水保護を分類し、IEC 62262のIKコードは外郭の外部機械的衝撃に対する保護を分類します。したがって、「タッチパネルがIP対応」「強化ガラスだからIK対応」という表現だけでは、筐体に組み込んだ状態の性能を証明できません。

前面シールの成立には、ガスケット材だけでなく、圧縮率、圧縮幅、平面度、公差累積、締結ピッチ、ケーブル出口、決済端末の開口、サービス扉、排水経路が関係します。水が前面から侵入しなくても、背面コネクタや結露水の滞留が故障につながります。試験図面には「前面のみ」「筐体全体」「扉閉鎖時」「ケーブル接続時」など、評価境界を明記します。

耐衝撃では中央部だけでなく、ガラス端部、表示窓の隅、決済開口、固定部付近を故障候補にします。カバーが割れなかった場合でも、センサー断線、表示ムラ、接着剥離、締結緩み、鋭利片、シール低下を確認します。より広い設計論点は過酷環境向け高耐久HMI設計と接続して管理できます。

熱・UV設計は外気温、日射、内部発熱を重ねて評価する

屋外HMIの表面温度と内部温度は、気象台の外気温だけでは決まりません。日射を受ける濃色カバー、LCDバックライト、演算基板、決済端末、密閉筐体の熱が重なるためです。高輝度化は視認性を助けますが、消費電力と発熱を増やし、LCD、LED、接着材、印刷、シールの温度余裕を削ります。

IEC 60068-2-5:2018は地表で使う機器・部品の模擬日射試験を、IEC 60068-2-14:2023は規定した周囲温度変化の影響を調べる試験を扱います。どちらも、EV充電器HMIに一律の合否値を与える規格ではありません。OEMは最低・最高の動作／保存温度、通電状態、日射方位、照射条件、温度遷移、滞留、サイクル数、外観と機能の合否を製品仕様にします。

UV評価では、表示の点灯だけでなく、印刷色差、黄変、クラック、接着端部、気泡、タッチ座標、シール硬化を観察します。温度サイクル後にIP、タッチ、光学検査を繰り返せば、膨張差による遅発故障を拾いやすくなります。

支払い・通信ゾーンは前面設計と認証責任を分離する

課金式充電器の前面には、タッチ表示、RFID、非接触決済、QRカメラ、状態LED、ブザーが並びます。これらを一枚の意匠面に収めても、電気・RF・認証の境界は分けます。特に非接触決済は、アンテナ前面の材料、周囲金属、接地、ケーブル、端末固定を、採用端末の承認済み条件から変更しない設計が基本です。EMVCoのPCD Level 1承認はラボ試験と試験報告の評価を経るため、意匠変更が承認範囲へ与える影響は端末供給者と認証ラボへ確認します。

Texas InstrumentsのEV充電HMI構成資料は、GUI、リモートアクセス用通信、支払い・監視ゲートウェイへのインターフェースを要件として挙げています。物理接続は製品ごとにUART、CAN、USB、Ethernetなどから選ばれますが、信号名だけでは契約になりません。電圧、コネクタ、ピン、シールド、接地、起動順、ウォッチドッグ、タイムアウト、異常時表示、ファームウェア更新責任までインターフェース管理表に残します。産業用HMIの通信プロトコルとハードウェア接続は、この物理層と上位プロトコルの切り分けに使えます。

OCPPは充電ステーションと充電ステーション管理システム間の通信です。Open Charge Allianceが説明するOCPP 2.0.1の表示・メッセージ機能は、前面パネルのLCD信号やタッチコントローラ配線を規定しません。HMIメーカーへ渡すべきものは、OCPPそのものではなく、充電制御側がHMIへ渡す状態、タイミング、異常コード、表示優先度の定義です。

保守性は「何を外せば復旧できるか」から逆算する

公共充電器では、同じ前面でも破損箇所が異なります。カバーだけの傷、タッチ故障、バックライト劣化、決済端末停止、ケーブル抜けを一体交換にすると復旧部品が大きくなり、完全分割にするとシール面とコネクタが増えます。最適解は、現場保守かデポ修理か、作業者の技能、扉の開き方、雨天作業の可否、交換後の校正・試験で決まります。

設計審査では、交換単位ごとに部品番号、コネクタの誤挿入防止、締結工具、シール再使用可否、タッチ再校正、表示設定、決済端末の封印、交換後セルフテストを定義します。背面写真だけでなく、工具と手の進入空間を含むサービス断面図が必要です。表示器の供給変更に備える場合は、外形だけでなく、アクティブエリア、光学特性、取付基準、信号、電源、初期化、バックライト制御を変更管理項目にします。

アプリケーションリスク行列は故障経路と試験を結び付ける

使用条件	想定する故障経路	図面・仕様への反映	代表的な検証
西日・南向き屋外	反射で読めない、表面温度上昇、黄変	方位、庇、色、光学スタック、輝度制御	実方位の外光評価、通電日射、色差・接着・タッチ確認
吹込み雨・濡れた手袋	ゴーストタッチ、入力不能、端部浸水	手袋仕様、水滴条件、シール境界、排水	裸指／乾湿手袋／水滴／水膜の操作試験、IP試験
不特定多数の公共利用	ガラス端部破損、キー損傷、落書き清掃	カバー支持、端部隠し、清掃剤、交換単位	IK目標に沿う完成品衝撃、清掃剤、破損後安全確認
課金・RFID併設	読取低下、表示ノイズ、認証範囲逸脱	アンテナkeep-out、金属、接地、端末固定	採用端末の統合試験、決済ベンダー／ラボ確認
大電力部に近い配線	ESD、コモンモードノイズ、再起動	ハーネス経路、シールド、接地、入出力保護	IEC 61000-4-2に基づくESD、充電動作中の誤入力監視
寒暖差・密閉筐体	結露、剥離、表示遅延、シール応力	温度範囲、通電、材料CTE、ベント／排水	温度変化後の光学、タッチ、シール、機能再試験
現場交換	シール再現不良、誤配線、設定不一致	交換単位、ポカヨケ、作業順、交換後判定	保守手順の実演、再組立後の機能・シール確認

この行列はテンプレートではなく、設置場所ごとに更新する管理表です。故障経路、設計対策、検証、責任者のいずれかが空欄なら、図面リリース前の未解決事項として残します。

試作・検証は量産予定スタックと合否基準をそろえる

机上のLCD評価では、屋外HMIの合否を判定できません。試作品には、量産予定のカバー、印刷、タッチセンサー、接着層、表示器、コントローラ、ガスケット、キャリア、ケーブル、接地、筐体開口を入れます。外観サンプルと機能サンプルを分ける場合も、どの故障を評価できないかを明記します。

産業用HMIパネル設計チェックリスト｜10のリリースゲートに沿って図面、材料、インターフェース、検査基準を凍結し、試験・検証計画では試験前後の外観、表示、タッチ、通信、シールを同じ判定表で比較します。IEC 61000-4-2:2025はESD試験の共通基盤を与えますが、個別製品のレベルを決めません。OEMが接触点、放電方法、動作モード、許容する一時停止、復帰条件を指定します。

試作・サンプル承認では、ゴールデンサンプルだけでなく、タッチ設定ファイル、表示初期設定、接着端部の許容、印刷色限度、締結条件、交換後の再校正要否を承認記録へ含めます。

この構成が適さない場合

全面光学ボンディングとPCAPは万能ではありません。表示をほとんど必要としない家庭用充電器では、LEDと物理キーの方が部品点数と待機電力を抑えやすい場合があります。厚手手袋で確実な単点入力を最優先し、表面フィルムの保護を管理できる装置では、抵抗膜方式も候補です。表示器を短時間で単独交換する保守方針では、全面接着の再加工性が不利になることがあります。

同様に、決済端末をHMIの共通カバー内へ埋め込む意匠が、認証済みアンテナ条件やサービス封印と両立しない場合は、独立した決済モジュールとして分けます。意匠の一体感より、承認範囲と復旧性を優先する判断です。

よくある質問

EV充電設備向けHMIハードウェアには何が含まれますか？

EV充電設備向けHMIハードウェアには、カバー／オーバーレイ、タッチまたは物理キー、表示器、光学接着、フレキ回路、コントローラ、ガスケット、取付部、背面コネクタが含まれます。決済・RFID・LED・ブザーは隣接ゾーンとして統合できますが、PLC／SCADA、OCPP、課金ロジックのプログラミングは別範囲です。

屋外EV充電器の画面は高輝度LCDだけで読みやすくなりますか？

高輝度LCDだけでは不十分です。カバー表面と内部界面の反射、観察角度、設置方位、夜間輝度、偏光サングラス、表示配色を含む光学スタックで判定します。全面光学ボンディングは内部反射を減らせますが、接着材、熱膨張、黄変、気泡、再加工性を実構成で検証します。

PCAPタッチは雨や手袋でも操作できますか？

対応できますが、コントローラ、センサー、カバー、接地、設定の組合せ次第です。手袋は材質・厚さ・フィット・押圧を、雨は水滴径、水膜、濡れた指と手袋を定義します。「glove対応」「water対応」というカタログ表示だけで承認せず、量産予定スタックで誤入力と入力不能を確認します。

EV充電器の前面がIP65なら屋外で十分ですか？

IP65が十分かどうかは、設置場所と製品要求で決まります。IEC 60529のIPコードは外郭が与える保護等級であり、タッチパネル単体の表示ではありません。前面、筐体全体、扉、ケーブル接続、排水、結露のどこを試験境界にするかを図面と試験仕様に明記してください。

カバーガラスの厚さとIK等級はどう決めますか？

ガラス厚だけではIK等級を決められません。材質と化学強化に加え、露出端部、開口寸法、支持幅、接着、締結、公差、衝撃位置が完成外郭の挙動を変えます。IEC 62262に基づく目標IKと衝撃点を決め、タッチ、表示、シール、破損後安全まで組立状態で評価します。

非接触決済端末を表示窓と同じカバー内に配置できますか？

配置は可能ですが、承認済み端末のアンテナ前面材、周囲金属、接地、固定、ケーブル条件を守る必要があります。共通カバーや印刷を変更する前に、端末供給者と認証ラボへ承認範囲を確認します。表示ゾーンと決済ゾーンは意匠上つながっていても、図面と変更管理では分離します。

OCPP対応はHMIハードウェアメーカーへ依頼できますか？

OCPPは充電ステーションと管理システム間の上位通信であり、前面HMIの物理配線規格ではありません。HMIハードウェア側ではUART、CAN、USB、Ethernet等の接続、電源、接地、起動、異常信号を定義できます。OCPP実装、バックエンド連携、課金ロジックは充電器OEMまたはソフトウェア担当の範囲です。

EV充電器HMIの見積もりに必要な資料は何ですか？

表示サイズと有効表示領域、前面パネル図、カバー・タッチ・表示の積層、筐体取付、電源と通信、決済端末条件、動作／保存環境、日射・雨・手袋、目標IP／IK、交換単位、年間数量が必要です。試験規格名だけでなく、供試品状態と合否基準も添付すると仕様差戻しを減らせます。

図面・RFQに入れるプロジェクト入力チェックリスト

[ ] 表示サイズ、解像度、有効表示領域、視野方向、表示内容
[ ] 前面外形、筐体開口、取付基準、平面度、公差、台座を含む地面基準高さ
[ ] カバー材、厚さ、表面処理、印刷、窓、接着方式、外観限度
[ ] タッチ方式、手袋の材質・厚さ、乾湿状態、水滴／水膜、必要な同時入力数
[ ] 動作／保存温度、通電状態、日射方位、庇、雨、粉塵、塩分、清掃剤
[ ] 目標IP／IK、試験境界、供試品状態、前後判定、破損後安全
[ ] 決済／RFID端末型式、アンテナkeep-out、前面材、金属・接地条件、承認責任
[ ] 電源、信号方式、コネクタ、ピン、シールド、接地、起動、異常、更新責任
[ ] 交換単位、工具、扉アクセス、シール再使用可否、交換後の校正とセルフテスト
[ ] 試作段階、承認サンプル、量産検査項目、変更管理、年間数量

表示サイズと前面パネル図を用意し、図面を送って技術確認を依頼する際は、インターフェース構成、設置環境、年間数量も同じ資料にまとめてください。JASPERは前面パネル、表示、タッチ、オーバーレイ、回路、筐体インターフェースの製造性を確認します。

仕様が固まっている案件は、技術見積もりを依頼できます。JASPERが扱うのはHMIハードウェアアセンブリであり、本文の技術判断は特定メーカーの部品に限定されません。
