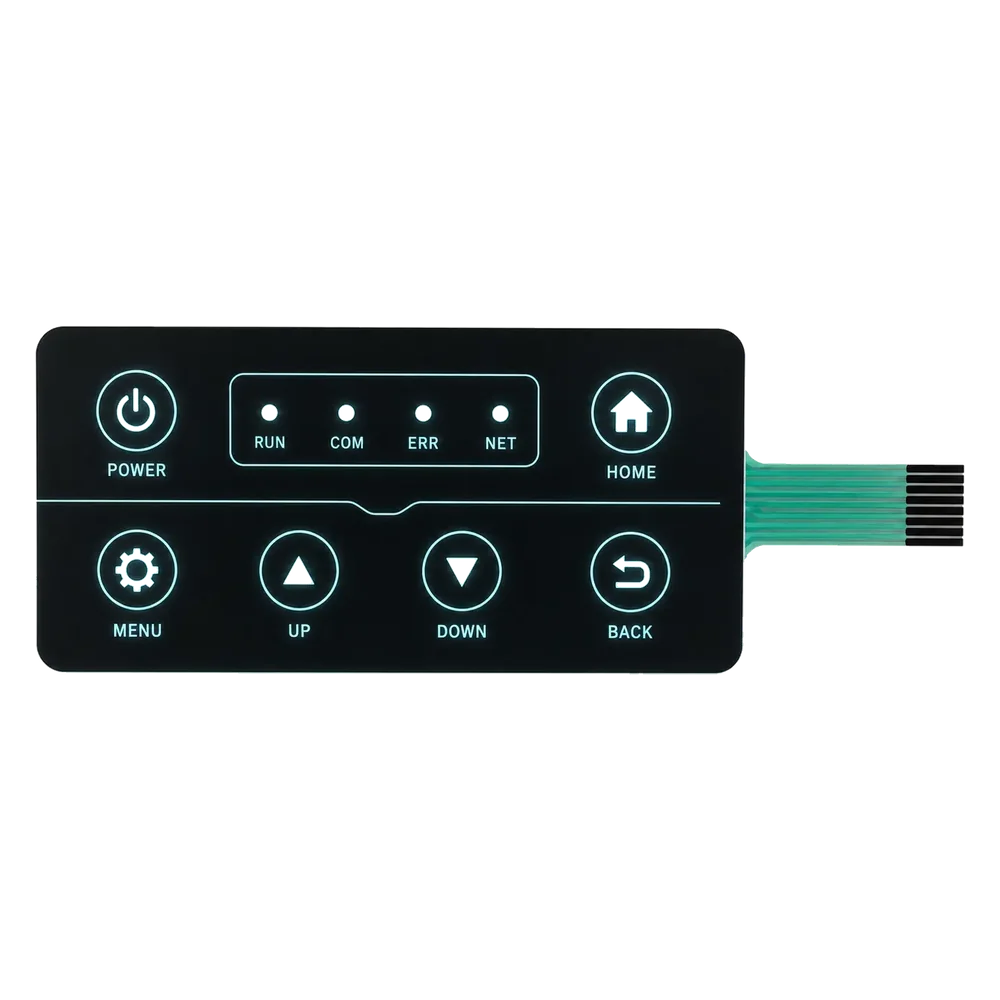

消灯時と点灯時の両方で承認するLED表示付きバックライトパネル
バックライト付きメンブレンスイッチは、電気検査に合格しても外観で不合格になることがあります。LEDのホットスポット、光る端部、弱いデッドフロント効果、白く飛ぶ文字、むらのあるアイコンは、光源、印刷、スペーサー、回路、筐体を一体で確認して初めて見えてきます。
このページは、照明の目的から消灯・点灯サンプルの承認までを追う匿名のプロジェクト例です。特定顧客や現場で測定した成果を示すものではありません。
この事例で示すこと、示さないこと
この枠組みはOEM案件で一般的な光学、印刷、電気のレビューを示します。顧客名、装置名、承認済み輝度値は記載せず、寿命、保護等級、数量、納期、現場結果も主張しません。これらには確定した構造、観察方法、案件固有の記録が必要です。
プロジェクトの前提
出発点は希望するランプや完成済みの表面データではなく、ユーザーに何を見せるかです。最初の技術打合せでは次の5点を整理します。
電気的に動くことと、光学的に承認できることは別です
回路検査では極性、導通、LED接続を確認できます。しかしPOWERアイコンが均一か、消灯時のNET表示が意図どおり隠れるか、印刷境界から光が漏れるかは判断できません。
表面の見え方は光路で決まります。光源位置、空間、反射材、拡散材または導光フィルム、スペーサー厚、粘着開口、透過インク、遮光印刷、表面テクスチャーがユーザーに届く光を変えます。
筐体も光路を変えます。内部壁は光を遮ったり反射したりし、取付凹部は積層を圧縮し、近接する表示器は別の光学ゾーンへ影響します。サンプルは代表筐体へ取り付け、合意した条件で点灯して確認する必要があります。
一つの光路として同時に確認した項目
見える不具合の多くは、二つの層や担当領域の境界で発生します。次の5項目は別々に承認できません。
照明の役割と光源
点状の状態表示、文字全体、広いキー領域では、光源位置、駆動条件、光制御構造が異なります。
アート、遮光、デッドフロント
透過色、不透明な裏刷り、アイコン端部、周囲の黒が、消灯時の隠蔽と点灯時のコントラストを決めます。
拡散と均一性
拡散材、反射材、空間、導光材は、光源像、明るい中心、暗い角、隣接表示への回り込みを制御します。
回路配線と積層厚
LEDパッド、配線、接点、ドーム、スペーサー、テールは、限られた面積と高さを共有します。
筐体と観察条件
支持面、内部壁、表面角度、周囲光、観察位置により、卓上では良好だったパネルの見え方が変化します。
インターフェースを表示状態の流れとして承認する
点灯写真を一枚見るだけでは多くの問題を見落とします。ユーザーが実際に見る状態を順番に確認し、それぞれの判断を記録します。
消灯状態
明るさを評価する前に無通電の表面を見る
非アクティブ表示が隠れているか意図的に見えるか、遮光が均一か、窓、端部、粘着開口、内部部品が透けていないかを確認します。
通常の周囲光
照明に頼らず印刷表示が読めることを確認する
通常環境で反射、表面テクスチャー、色コントラスト、視角を確認します。弱い基本グラフィックを照明で補う設計にはしません。

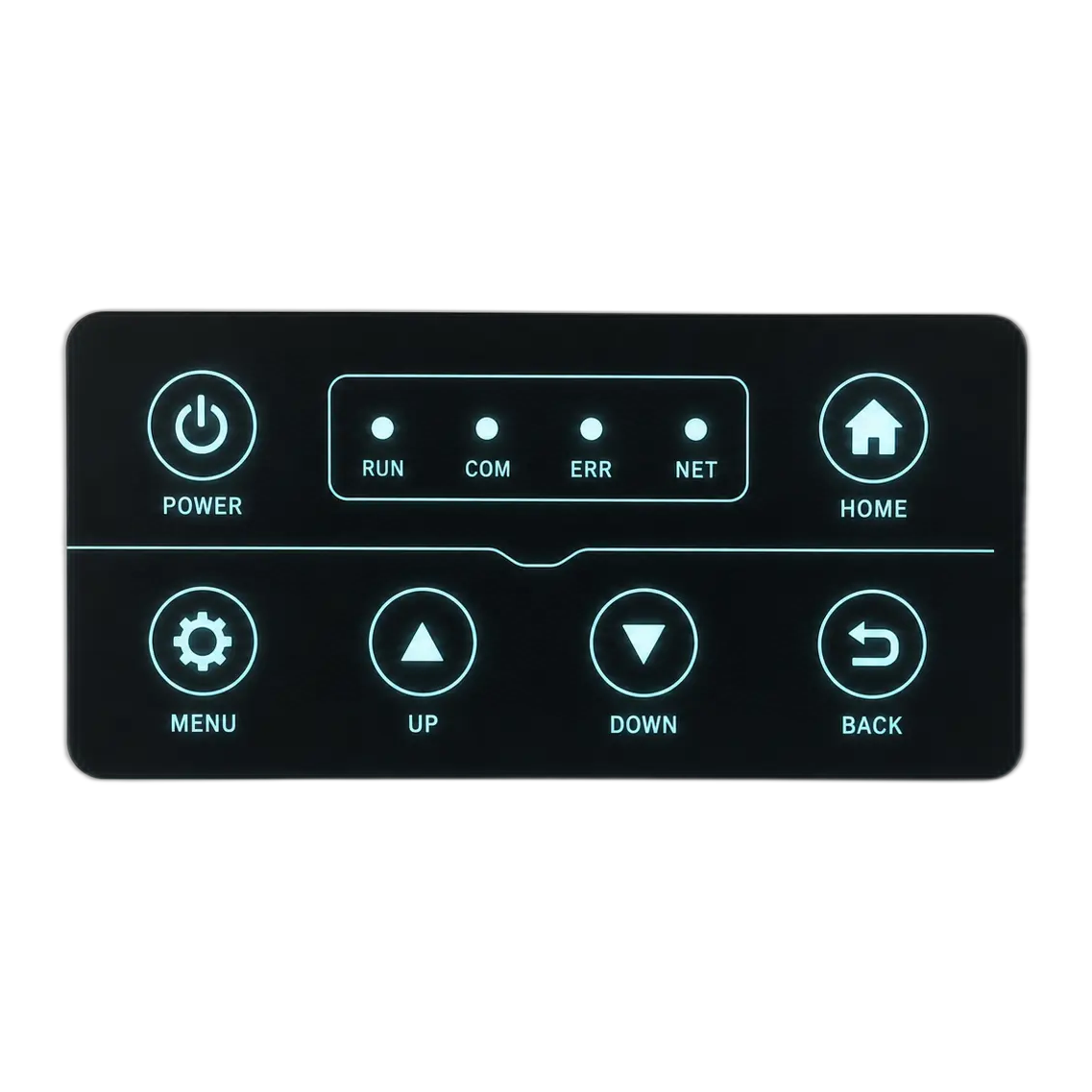

点灯状態
均一性、ホットスポット、光の回り込みを探す
指定ゾーンを点灯し、通常操作位置からアイコン端部、中心、隣接表示、色バランス、光源像を確認します。
状態遷移
視覚メッセージが意図どおり変わるか確認する
モード、アラーム、表示を切り替えます。不要なハローや競合する表示を作らず、非アクティブとアクティブを区別できる必要があります。
最初のサンプルで答える4つの実務的な質問
一般的なバックライト要求を、実物パネルで確認できる条件へ変換します。
光は状態を示すのか、操作部を識別するのか、広い範囲を照らすのか
点表示、照光文字、照光キー領域を分けます。機能ごとに開口、光源位置、拡散方法、合格条件が異なる場合があります。
無通電時にユーザーへ何を見せるのか
完全に隠す、薄く残す、常時印刷で見せるアイコンを指定します。遮光と色構成を明確な消灯目標に対して評価できます。
明るい中心や暗い端を作らず光源を置ける位置はどこか
光源、空間、反射材、拡散材または導光材を、アイコン寸法、間隔、近接するスイッチ機能と一緒に確認します。
筐体に組み込んでも想定した光路を維持できるか
代表支持面に取り付け、凹部、内部壁、圧縮、近接表示器、配線、反射面を確認します。
サンプル段階で購入側が承認すべき内容
承認リファレンスには品番だけでなく観察条件も必要です。条件がなければ、同じパネルでも評価者によって結論が変わります。
合意した周囲光で消灯パネルを確認する
デッドフロント隠蔽、印刷色、光沢、アイコン端部、窓、表面傷、不要な透けを確認します。
各ゾーンを想定した電気条件で点灯する
発光色、ゾーン対応、極性、点灯組合せ、通常、警告、非アクティブの差を確認します。
実際の操作位置から組込パネルを見る
明るい中心、暗い角、端部漏れ、隣接アイコンの発光、反射、想定距離と角度での可読性を確認します。
管理された光学リファレンスを発行する
承認サンプルを、現行アート、印刷積層、回路、光源、拡散材または導光材、筐体条件、検査記録へ結び付けます。
承認した点灯状態を守る製造管理
光学外観には、再現性のある印刷濃度、位置合わせ、積層、電気実装が必要です。回路が合格しても、小さなずれが外観に現れることがあります。

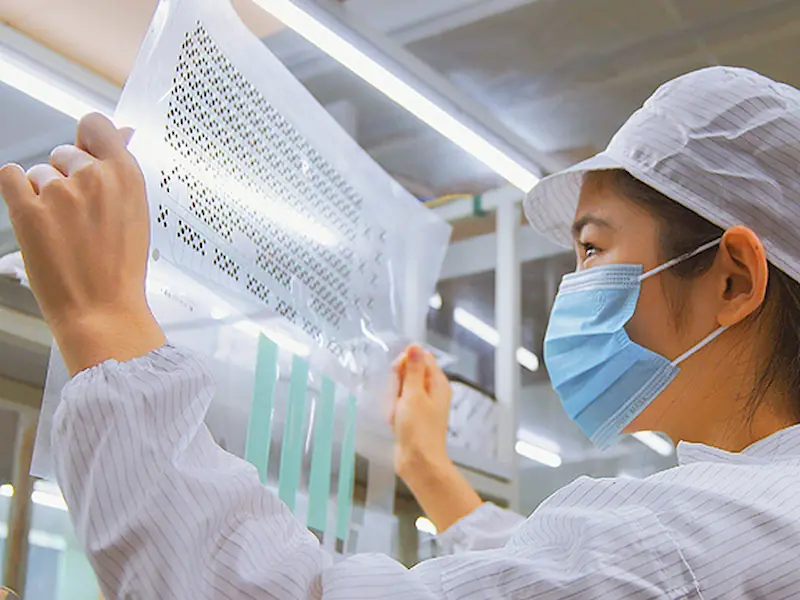

印刷と外観管理
遮光、透過色、アイコン位置を同じ基準で管理する
不透明部は光を止め、透過部は見える形を作ります。印刷とラミネートでは、端部、色、表面、位置合わせを承認リファレンスと比較します。
- リリース前にアート改訂、遮光開口、透過色を確認
- 製造中に印刷の遮光性、アイコン端部、層の位置合わせを確認
- 無通電外観を承認済み外観リファレンスと比較

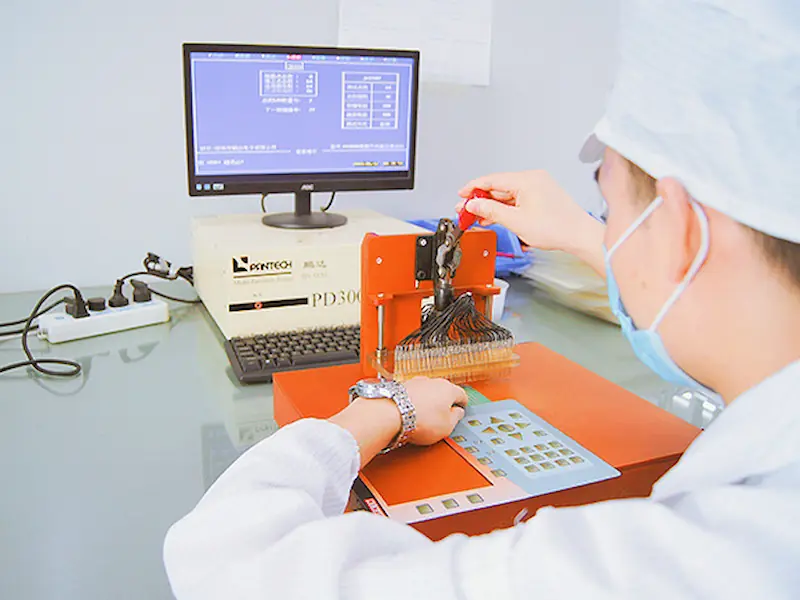

電気検査と点灯検査
回路と点灯外観には別々の合格条件が必要
電気検査は接続、極性、スイッチ回路を確認します。その後の点灯外観検査で、ゾーン対応、光源動作、必要な表示状態を確認します。
- リリース回路に基づき導通、断線、短絡、極性、ゾーン対応を確認
- 指定された点灯組合せを通電して外観を確認
- パネル、テール、コネクタ、点灯記録を同じ改訂へ関連付け
光学積層を確定する前に送付する情報
状態を示す簡単な図と設置環境の写真は、照明条件のない完成アートよりも手戻り防止に役立つことがあります。
アイコン、文字、窓、透過ゾーン、遮光マスク、各照明の消灯時と点灯時に見せる内容
状態表示、キー識別、面照明、デッドフロント表示、発光色、必要な点灯組合せ
周囲光、視距離、表面角度、観察位置、反射の懸念、昼夜での使い方の違い
使用電圧、電流またはドライバ制約、コネクタ、極性、回路インターフェース、制御方法、使用パターン
外形、目標厚、スイッチ機能、光源位置、拡散または導光スペース、粘着材、筐体支持
代表筐体、点灯状態、比較リファレンス、観察設定、外観優先項目、必要な記録
関連する技術ページで検討を続ける
この事例は光学外観とメンブレンスイッチ構造を結び付けます。次のページで照明、回路、オーバーレイ、技術レビューを確認できます。
類似案件の見積前によくある質問
JASPERはLED表示付きバックライトメンブレンスイッチを製造できますか
照明の役割、アート、光源、回路、積層、筐体、検査方法が定義されている場合、JASPERはカスタムのバックライトメンブレンスイッチと操作パネルを製造できます。最終的な装置評価は購入側プロジェクトで行います。
ホットスポットや光漏れは何が原因ですか
光源位置、空間形状、拡散不足、マスク開口、印刷遮光性、スペーサー隙間、粘着開口、層ずれ、筐体反射などが原因になります。正確な原因は組み込んだ積層で確認します。
点灯するまでアイコンを隠すことはできますか
デッドフロント効果は設計できますが、消灯時と点灯時を同時に承認する必要があります。オーバーレイ材料、表面、色、透過インク、遮光裏刷り、周囲光が結果に影響します。
電気検査と光学検査は同じ基準で行いますか
別の基準です。電気検査は接続、極性、回路動作を確認します。光学検査は合意した観察条件で隠蔽、均一性、コントラスト、光漏れ、色、可読性を評価します。
最初のバックライトレビューに最低限必要な情報は何ですか
パネルのアートまたはスケッチ、消灯・点灯状態、発光色、電気条件、パネルと筐体形状、観察環境、サンプル承認で重要な外観条件を送付してください。
