OEM操作パネル向け：メンブレンスイッチとメカニカルスイッチの違い

要点： 清拭しやすい連続面、薄型構造、意匠の一体化、筐体のシール設計を優先するOEM操作パネルには、メンブレンスイッチが適します。長いストローク、明確なクリック感、現場での1個交換、より高い電気定格が必要なら、個別実装の機械式スイッチが有利です。両方の条件がある産業用パネルでは、ハイブリッド構成が妥当な場合があります。

最終更新：2026年8月4日

---

OEM操作パネルにおけるメンブレンスイッチとメカニカルスイッチの違いは、カタログ部品の好みではなく、インターフェース構成の違いです。操作者の動作、筐体の防塵・防水要件、表示と照光、配線経路、保守方法を一つの構造で成立させる必要があります。本稿は、2026年の案件でRFQ（見積依頼）前に方式を確定する機構設計、電子設計、工業デザイン、品質保証、技術購買向けに、メンブレンスイッチと、産業用押しボタンやOmron、C&Kなどのカタログに見られる個別のメカニカルスイッチ（以下、機械式スイッチ）を比較します。以下の選定基準は、特定メーカーだけに当てはまるものではありません。

対象範囲： RTINGSなどの「メンブレン式キーボードとメカニカルキーボード」の記事は、デスクトップキーボードの打鍵感を扱います。本稿が判断する産業機器、医療機器、家電、設備の操作パネルとは要件が異なるため、対象外です。

---

1. 結論を比較表で確認する

一文で選ぶなら： 清拭可能なグラフィック面を作るならメンブレン、各操作子に長いストローク、明確なクリック、負荷開閉、個別交換を求めるなら機械式、両方が必要ならハイブリッドです。

---

2. メンブレンスイッチとメカニカルスイッチの違いを仕様で比較する

以下は特定品番ではなく、構造方式の比較です。メンブレン側は一般的な多層フレキシブルパネル、機械式側はパネル実装または基板実装の個別スイッチを指します。最終的な数値は、選定したシリーズのデータシートと完成筐体の評価計画で確定してください。

2.1 積層と部品構造

メンブレンスイッチの一般的な積層例（案件ごとに層構成は異なります）：

操作者側
  グラフィックオーバーレイ
    （印刷、必要に応じてハードコート／エンボス／デッドフロント）
  オーバーレイ接着層
  オプションのメタルドーム／ポリドーム＋保持層
  上側回路（採用する場合）
  キー開口を設けたスペーサー
    （タクタイルドームでは必要に応じて通気経路）
  下側回路（銀印刷、銅FPC、またはハイブリッド）
  背面接着材／ガスケット形状
  取付面または支持板
  フレキシブルテール → 補強板 → 基板コネクタ（ZIF／LIF／ピン）

個別実装の機械式スイッチの構造例：

操作者側
  キーキャップ／操作ヘッド
  パネル貫通またはPCB上のスイッチハウジング
  ばね／作動機構
  電気接点（定格はシリーズによる）
  端子またはPCBピン
  パネル開口＋必要に応じて局所ガスケット／ブーツ
  ハーネスまたは基板配線 → 制御回路／負荷

したがって、メンブレンキーパッドと押しボタンスイッチの違いは、単に「柔らかいか、クリックするか」ではありません。共通配線を持つ一体型の積層部品と、N個の取付・配線・シール境界を持つN個の独立機構との違いです。

2.2 メンブレンのクリック感は選択式、機械式では機構に内蔵

機械式スイッチでは、ストロークと操作確認が部品シリーズの設計に含まれます。メンブレンは、静かなフラット面、エンボスのみ、またはメタルドームによるスナップ感を選べます。Snaptronの公開資料は、メタルドームを通常開のモーメンタリ接点と説明し、作動力（Fmax）と復帰力（Fmin）から触覚比を(Fmax − Fmin) / Fmax × 100で求めています。選択可能な作動力には広い幅があるため、量産時のオーバーレイ、スペーサー、通気経路、操作子、支持面を含む積層状態で評価します。

同FAQによれば、ドーム下に空気が閉じ込められると操作感が低下するため、スペーサー、ポリエステルフィルム、または基板を通る通気経路が必要です。クリック感は「メタルドームあり」というチェック欄だけでは決まりません。支持面の平面度、表面シートの剛性、ドーム周辺の空気の逃げ方を含む積層設計です。

2.3 IP等級はスイッチ単体ではなく筐体の評価

IEC 60529（IEC webstore publication 2452）は、電気機器の筐体が備える保護等級を分類します。メンブレンオーバーレイは連続面を作り、開口数を減らせますが、IP54、IP65、IP67などの要求を満たすかどうかは、パネル周辺、表示窓、テール出口、コネクタ経路、ガスケット圧縮、試験方向を含む完成品で決まります。

機械式操作子でも、ブーツ、Oリング、シール済みシリーズを使用できます。ただし開口を追加するたびに、設計・評価すべき境界が増えます。どちらの部品も、完成筐体から切り離した状態で自動的に「IP67になる」わけではありません。

---

3. メンブレンスイッチが適する条件

3.1 清拭する産業機器や洗浄環境のグラフィック面

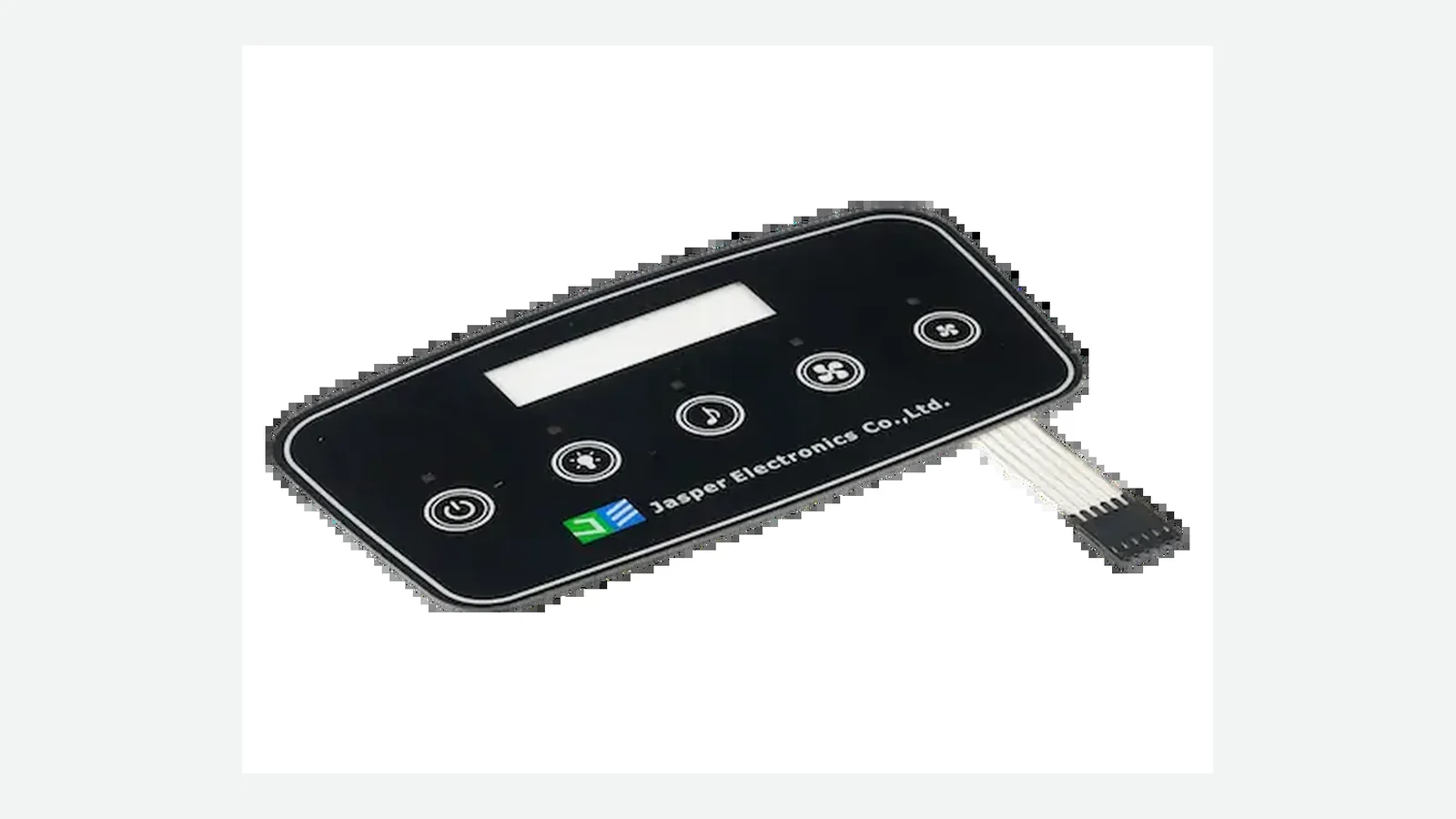

薬品、食品残渣、粉じん、クーラントを拭き取る操作パネルでは、キー間の隙間が並ぶ面より、連続したオーバーレイの方が清掃しやすくなります。産業用操作面、分析・検査装置、白物家電、食品機器では、表示、窓、キー領域を1枚のPETまたはPC面へまとめられます。用途の詳細は産業用操作パネル向けメンブレンスイッチを参照してください。

この条件におけるメンブレンスイッチの長所は、清拭性と表示密度です。一方、摩耗した1キーだけを現場で交換しにくい点は短所です。交換単位をパネル全体にするか、サブアセンブリ化するかを保守計画で先に決めます。

3.2 薄型でキー数の多いレイアウト

メンブレン構造は、キーごとにパネル穴を設けず、一般的な計画例で12、24、40以上の機能を薄い面へ配置できます。表示窓、表面実装LED、ブランド色も同じ前面へ統合できます。支持板より上に使える厚さが約3 mm未満しかない筐体では有力ですが、この値は一般的な設計検討帯であり、対象筐体の断面と積層図で確認が必要です。

3.3 多言語表示、デッドフロント、照光の統合

印刷オーバーレイには、多言語文字、記号、色分け、消灯時には見えにくいデッドフロント表示を持たせられます。フィルムは単にPETまたはPCと指定するのではなく、表面仕上げと機能グレードまで指定します。材料名だけでは、耐薬品性、表面テクスチャ、窓の光学特性を決められません。

照光には、遮光、LED位置、ライトガイドなど別の光学設計が必要です。それでも表示層がスイッチアセンブリに含まれるため、別体の銘板や印刷ハウジングを追加するより、前面全体の意匠を管理しやすくなります。

3.4 共通テールによる配線・組立の集約

1本または少数のフレキシブルテールで、多数のキーを制御基板へ接続できます。TE ConnectivityのFPC用ZIF／LIFコネクタ群が示すように、ピッチ、接点面、受入可能なフレックス厚、実装方向、アクチュエーター方式は、選定したコネクタ図面で管理します。

組立は各スイッチを取り付けて配線する作業から、パネルを位置決めして貼り付ける作業へ集約できます。RFQ実務上は、キー数が約10個を超えると、個別ハーネスの作業時間や開口公差の影響を意識しやすくなります。ただし、これは一般的な計画上の目安であり、対象製品の工数保証ではありません。共通テールが損傷した場合に複数キーが影響を受ける点も、保守上の単一障害経路として評価します。

メンブレンを既定にしない条件： 重要操作に長いストローク、手袋越しでも分かる深い作動、現場での個別交換が必要なら、すべてを平面キーへ押し込むべきではありません。その操作だけを機械式にするか、ハイブリッド構成を計画します。

---

4. 機械式スイッチが適する条件

4.1 ストローク、操作力、目視しない操作確認

手袋を着けた作業者、暗い装置内、高騒音の製造現場など、操作中にパネルを見ない条件では、長く明確なストロークが有効です。個別の機械式スイッチは、移動量とクリック感をシリーズ仕様として持ちます。メタルドーム入りメンブレンもスナップ感を出せますが、フィルム積層内の短ストロークです。一般的なメタルドームの移動量は通常1 mmを大きく下回りますが、必ず選定シリーズの図面を確認してください。「機構が動いたことを指で明確に確認する」という要求なら、機械式が適します。

4.2 現場保守と1個単位の予備品

押しボタンスイッチは、取付構造にアクセスできれば、グラフィック面全体を交換せずに1個だけ取り替えられます。長期間使用する設備、世界各地へ予備品を供給する装置、停止時間を短くしたい資本設備では大きな利点です。

メンブレンパネルも交換可能なサブアセンブリ、凡例カード、二次オーバーレイでモジュール化できます。ただし標準的な構造は一体面です。保守単位は部品単価ではなく、停止時間、作業工具、在庫、再シールを含むライフサイクル費用として比較します。

4.3 信号入力を超える電気定格

銀印刷回路や銅FPCを用いるメンブレンスイッチは、通常、電子回路への低レベル信号入力を担います。電力負荷を直接開閉する用途ではありません。産業用の機械式スイッチには、シリーズごとにVAC／VDC、電流、接点材料、電気的寿命が公開されているものがあります。

リレーや半導体回路を介さずに負荷を開閉する必要がある場合は、機械式スイッチ、または定格を持つ接触器と組み合わせるハイブリッド構成から検討します。選定シリーズの定格を、印刷銀回路や銅FPCへそのまま当てはめてはいけません。

4.4 カタログ部品による変更の吸収

UI配置が確定しておらず、翌月に機能位置を動かす可能性があるなら、PCBやパネルグリッド上の個別スイッチは変更を吸収しやすい構成です。メンブレンでは、グラフィック、スペーサー開口、回路パターンが連動し、印刷版、抜き型、エンボス型をまとめて修正する場合があります。

背面接着材も、筐体表面を確定してから選びます。3M 467MPは200MP系アクリル接着材の例として金属や高表面エネルギープラスチックに、3M 9495LEは300LSE系の例として多くの低表面エネルギープラスチックや粉体塗装面に位置付けられています。どちらも名称だけで選ばず、実際の筐体材、塗装、清掃薬品、温度条件で評価します。

全機械式を既定にしない条件： 薄い筐体に、多数のカスタム表示と清拭可能な連続シール面が必要なら、個別スイッチを並べるほど開口、局所シール、ハーネス接続点が増えます。ボタン単体は優れていても、パネルシステムとして不利になる典型例です。

---

5. ハイブリッド構成が適する操作パネル

すべての操作へ同じ方式を使う必要はありません。設備パネルでは、機能ごとの安全性、操作感、保守要件が一致しないため、次のような組み合わせが使われます。

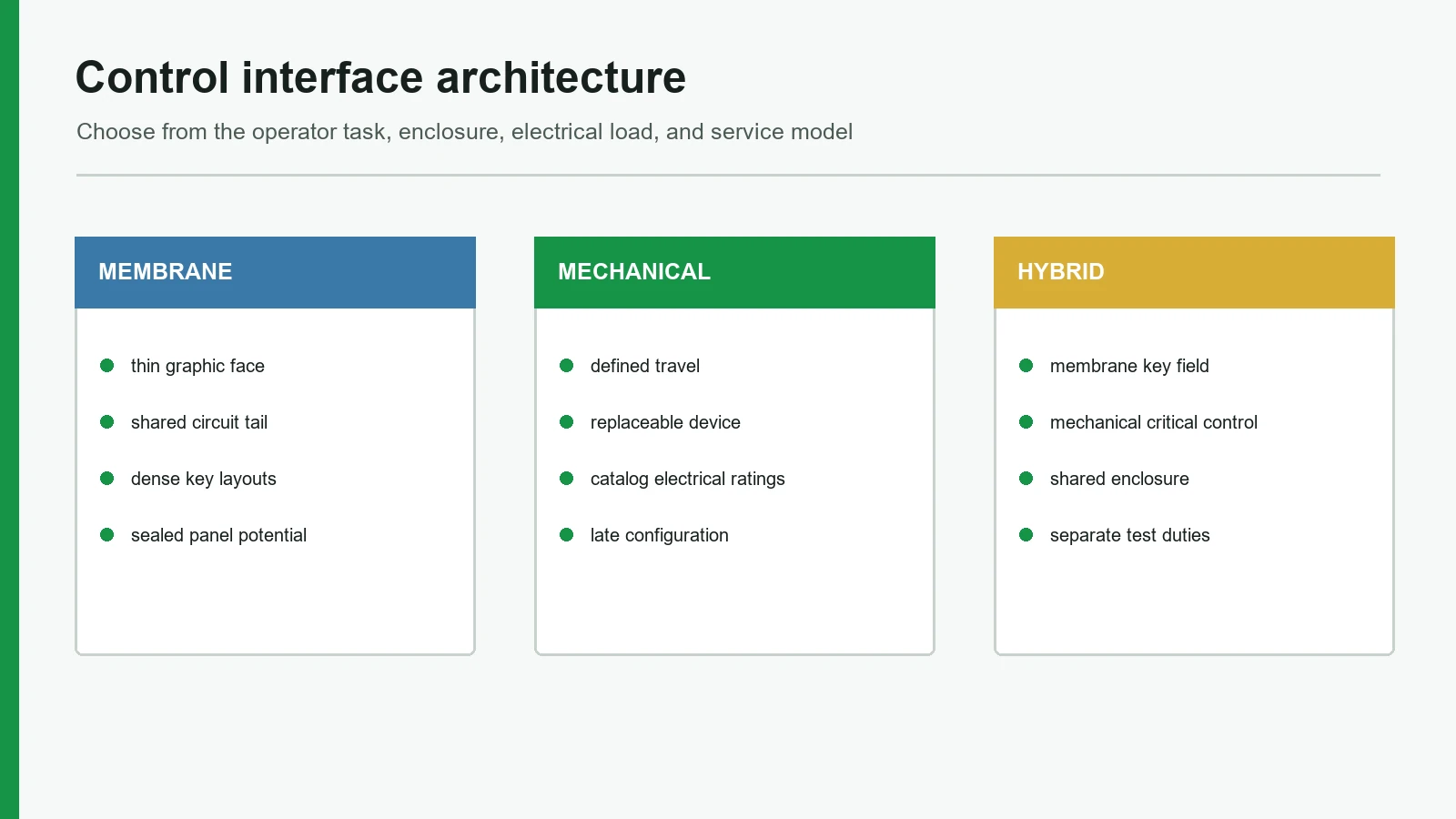

環境、操作感、電気負荷、保守の優先順位が全キーで一致しない場合は、複合インターフェースが有効です。JASPERまたは他の一体化メーカーへHMIアセンブリを依頼する場合も、各操作の方式、定格、予備品方針を初回品検査（First Article Inspection）後ではなくRFQ前に一覧化します。

ハイブリッドを選ばない条件： 2種類の予備品、2種類の試験方法、オーバーレイと個別操作子の機械的境界を組織として管理できないなら、混在構成は文書管理上の不具合源になります。1方式へ絞るか、システム設計と保守体制へ必要な工数を割り当ててください。

---

6. 選択マトリクスとRFQ前チェックリスト

6.1 優先条件から方式を選ぶ

6.2 不具合時の交換範囲を比較する

6.3 RFQ前に確定する10項目

方式を選ぶのは、治工具見積後ではなくRFQ前です。次の項目を設計、品質、購買、組立で共有してください。

1. 操作者条件： 素手／手袋、操作力、視野角、騒音、目視しない操作の有無。
2. 使用環境： 液体、粉じん、UV、清掃薬品、温度、屋外暴露。
3. シール要求： スイッチ単体の呼称ではなく、IEC 60529を意図する完成筐体の試験品。
4. キーごとの役割： 長いストローク、静かな平面操作、安全関連のどれが必要か。
5. 表示と照光： 言語、デッドフロント、窓、LED／ライトガイドの責任範囲。
6. 電気条件： 信号か負荷か、電圧／電流、ESD経路、制御回路との接続。
7. 接続方式： フレキシブルテール、ハーネス、PCB、コネクタ品番、接点面。
8. 保守方法： パネル全体交換か1個交換か、現場で使用できる工具、予備品。
9. 寿命根拠： どのシリーズのデータシートと、どのパネル評価を判定に使うか。
10. ハイブリッドの管理者： 開口、ガスケット、配線、BOM、予備品を誰が管理するか。

方式を決めた後は、メンブレンスイッチ設計ガイドで図面項目を確認し、図面レビューへ積層、キー配置、筐体断面、電気条件をまとめます。

---

8. 技術資料と適用範囲

• IEC 60529：筐体の保護等級。スイッチ単体ではなく、完成筐体と試験条件でIP要求を扱います。
• IEC 61000-4-2:2025：静電気放電イミュニティ試験。適用レベルは対象機器の要求で決めます。
• IEC 60068-1:2013：環境試験の一般事項。案件ごとに試験方法と厳しさを選定します。
• ASTM F1578-24：メンブレンスイッチの接点開閉サイクル試験方法。回数や判定基準を一律に示す規格ではありません。
• Snaptron：メタルドームの作動力、触覚比、通気に関する公開技術資料。
• Omron、C&K：産業用押しボタン／タクタイルスイッチのシリーズ仕様。
• 3M 467MP／9495LE：接着材の技術データ。実際の筐体材と塗装面で評価します。
• Covestro Makrofol／Bayfol：フィルムのグレードと表面仕上げの選定資料。
• TE Connectivity：FPCコネクタの製品図面。ピッチ、接点面、フレックス厚、実装方向を品番単位で確認します。
• UL 969、ISO 9241-210:2019、IPC-D-325、RoHS Directive 2011/65/EU、REACH Regulation (EC) No 1907/2006：表示、ヒューマンセンタード設計、製造文書、物質規制を扱う際の参照範囲。製品への適用は案件の市場、機器区分、供給境界で判断します。

---

よくある質問

OEM操作パネルでは、メンブレンスイッチの方が常に優れていますか？

いいえ。メンブレンは、シールしやすいグラフィック面と多キーの薄型UIに適します。個別の機械式スイッチは、長いストローク、明確な操作確認、現場での個別交換、より高い電気定格に適します。操作者、筐体、保守方法から選び、一律の順位は付けません。

メンブレンキーパッドと押しボタンスイッチは、どう使い分けますか？

多キーの操作面を1枚のオーバーレイで清拭可能にするなら、メンブレンキーパッドが適します。各操作に独立したストローク、カタログ定格、1個単位の保守が必要なら、押しボタンスイッチを選びます。2～3キーだけ機械式の操作感が必要なら、混在構成も検討します。

1枚の操作パネルにメンブレンと機械式を混在できますか？

可能です。通常操作をメンブレンキー、非常停止、電源、高い操作力を要する指令を個別スイッチにする構成があります。RFQ前に、両方式のシール、開口、配線、試験、予備品を計画してください。

メンブレンスイッチを使えば、自動的にIP65やIP67になりますか？

なりません。IEC 60529は、定められた条件で筐体を評価します。メンブレン面は開口を減らせますが、周辺、窓、テール、ガスケット、完成筐体が等級を決めます。

機械式スイッチは、メンブレンスイッチより必ず長寿命ですか？

一律には言えません。寿命はシリーズと試験方法に依存します。非常に大きな機械的／電気的操作回数を公開する個別スイッチもあり、適切な材料とドームを使用したメンブレンパネルも長期案件で使われます。宣伝文句ではなく、対象品番のデータシートとパネル評価を比較します。

メタルドームを入れると、メンブレンスイッチは機械式になりますか？

なりません。メタルドームはメンブレン積層内にスナップ感を加えますが、構造は短ストロークのフィルムアセンブリです。Snaptronの通気と作動力の考え方に加え、支持面平面度とオーバーレイ剛性が操作感を左右します。

20キーの産業用パネルでは、どちらが安くなりますか？

一律には決まりません。数量が増えると、メンブレンはキーごとの部品とハーネス組立を減らせる場合があります。キー数が少なく、単純なパネルにカタログ部品を使うなら、機械式が有利な場合もあります。シールと保守方法を確定してから両構成を見積もらなければ、安い見積が不適切な構造を示す可能性があります。

RFQ前に何を固定すべきですか？

キーごとの方式、操作者条件、シール要求、接続方式、保守方法を固定します。表示色は後から調整できる場合がありますが、構成を誤ると印刷版と型を作り直し、筐体開口も変更することになります。
