空調・ビル制御向けHMIハードウェア設計ガイド

空調・ビル制御向けHMIハードウェアは、画面の対角寸法からではなく、現場で行う監視・アラーム確認・設定変更・保守診断を起点に決める。対象は空調機、熱源、換気、照明などを扱うOEM設計者、品質担当、技術購買である。推奨する判断境界は、表示、タッチ、前面材、回路、コネクタ、キャリア、ガスケット、筐体受けまで。BACnetやModbusの通信名だけで部品を選ばず、物理ポート、設置環境、背面のサービスアクセス、現地コミッショニングの責任者まで仕様化する。PLC／SCADAプログラミングと完成ビルシステムの調整は、HMI前面アセンブリ製造とは別の業務である。

空調・ビル制御向けHMIハードウェアはタスクと責任分界から決める

最初に確定すべき項目は「誰が、どの場所で、どの頻度で、何を完了するか」である。運転員がアラームを確認する端末と、保守員がI/O状態を追う端末では、必要な画面密度もサービスコネクタも異なる。HMIアセンブリとして発注する場合は、前面部品の寄せ集めではなく、取付基準、接続状態、検査境界を一つの承認図面にまとめる。

主なタスク	ハードウェア側の優先事項	RFQで固定する入力	最終責任者
常時監視	視認距離、有効表示領域、低反射、連続通電時の熱経路	表示項目、設置角度、周囲照度、背面換気	OEM機器設計
アラーム確認	明確な状態表示、確実な確認操作、必要なら物理キー併用	アラーム一覧、確認操作、誤操作防止	制御設計／運用者
設定変更	タッチ目標、手袋、水滴、権限操作に合う入力方式	操作フロー、入力具、清掃条件	GUI／制御設計
トレンド・フロア表示	画面密度、解像度、視野、描画側I/F	同時表示要素、最小文字、更新条件	HMIソフト担当
保守診断	背面アクセス、抜き差し方向、状態表示、サービス口	交換手順、必要工具、保守姿勢	サービス設計
遠隔監視	Ethernetまたは無線部品、アンテナ位置、保守時の無効化	接続方式、ネットワーク境界、設定所有者	BAS／IT・OT管理者

この整理を飛ばすと、画面は見えても手袋で操作できない、現場で端子に工具が届かない、通信方式は合うのに物理ポートがない、といった不整合が量産後に残る。HMIの基本的な役割と部品構成は、HMIパネルとは？構造とOEM組み込みの要点で先に分けておくと、完成端末と前面アセンブリを混同しにくい。

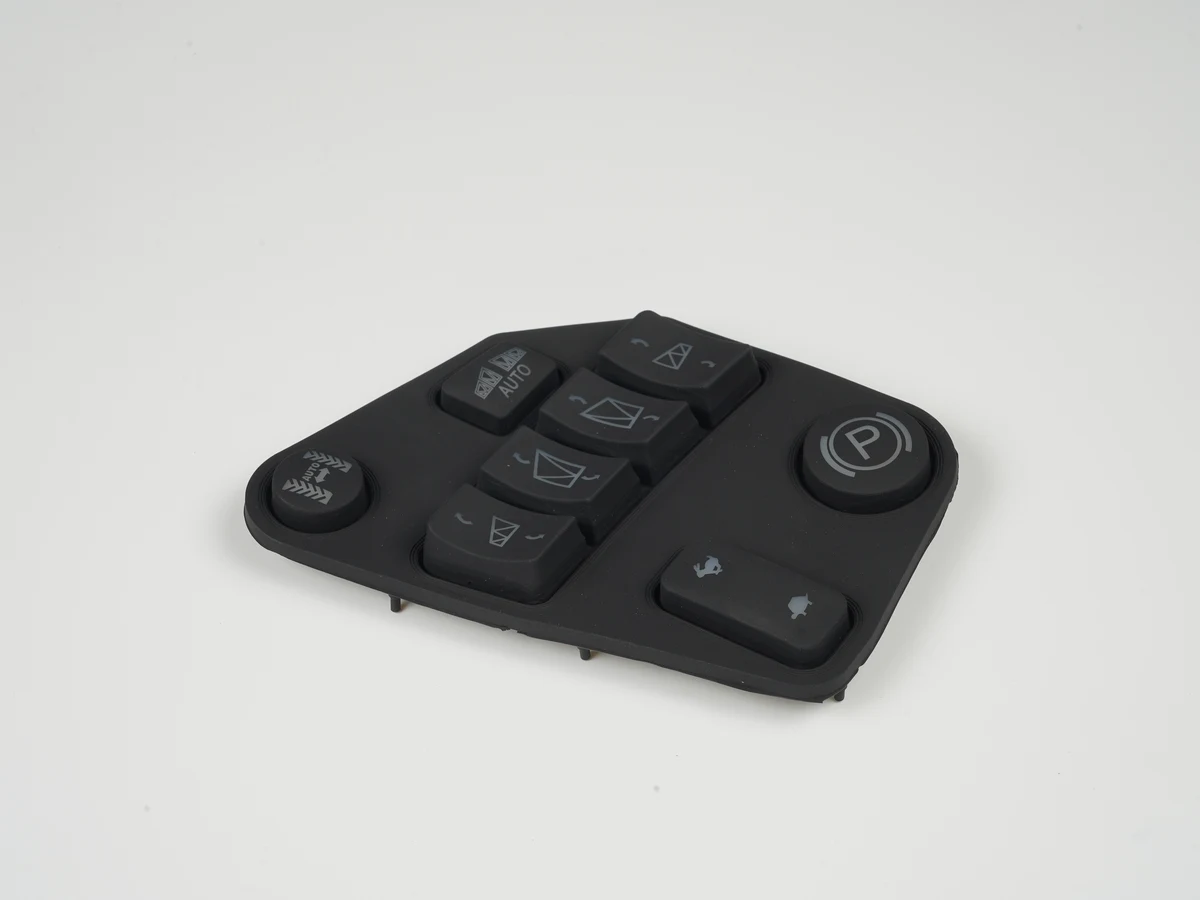

HMIアセンブリは前面から筐体受けまでの物理スタックである

空調・ビル制御用のHMIアセンブリは、人が触れる表面からOEM筐体へ固定される部分までの積層体である。代表的な順序は、カバーガラスまたはグラフィックオーバーレイ、タッチセンサまたはメンブレンキー、表示窓、LCD、光学ギャップまたは接合層、キャリア、ガスケット、PCB／FPC、内部ハーネス、コネクタとなる。すべてを採用する必要はないが、省略した層とその機能は図面に残す。

層／部品	決める内容	典型的な故障経路
前面材	材料、厚さ、表面仕上げ、印刷、清掃薬品、UV条件	黄変、傷、印刷摩耗、薬品による曇り
入力層	PCAP、抵抗膜式、メンブレンキー、物理キー併用	誤検出、入力不能、押圧時のたわみ
表示部	有効領域、窓位置、輝度条件、視野、固定方法	ケラレ、反射、位置ずれ、熱だまり
接着／シール	被着体、表面処理、接着幅、ガスケット圧縮	端部浮き、毛細管浸水、圧縮不足
回路／相互接続	FPC／PCB、電源、信号、接地、テストポイント	断線、ノイズ、誤配線、保守不能
キャリア／筐体受け	データム、開口、公差、締結、背面空間	窓ずれ、局部応力、締結後の反り

タッチ方式は操作感だけで決めない。DMCの技術資料が示すように、抵抗膜式と投影型静電容量式（PCAP）は検出原理が異なる。PCAPはカバー材、厚さ、接地、コントローラ調整、周囲ノイズの影響を含めて評価し、抵抗膜式は押圧、表面フィルム、たわみ、入力具を確認する。方式名だけで手袋や水滴への適合を保証してはいけない。

接着材も品番だけでは不足する。たとえば3M 467MPはグラフィックオーバーレイを金属や高表面エネルギー樹脂へ接着する用途を持つが、実際の接着は被着体、表面処理、圧着、温度に依存する。承認図には材料品番に加え、接着幅、端部形状、貼付工程、代替材の変更管理を記す。

パネルサイズは表示タスクと操作密度から逆算する

画面サイズはインチ数だけで比較せず、有効表示領域に何を同時表示するか、どの距離と角度から見るか、操作対象をどれだけ分離できるかで決める。フロア図、トレンド、複数ゾーンのアラームを同時に扱う端末は表示密度が高い。一方、機械室で運転／停止と設定値だけを扱う端末は、広いベゼル、手袋操作、物理キーの方が優先される場合がある。

設計レビューでは、代表画面を実寸で印刷または表示し、想定視距離、設置高さ、照度、手袋、片手操作で確認する。ここで見るのはGUIの好みではない。最小文字が読めるか、隣接操作を誤って押さないか、アラーム表示が反射に埋もれないか、扉を開けずに必要操作が完了するかである。取付開口、外形、背面奥行、ケーブル曲げ空間、工具の進入方向も同じ図面で重ねる。

遠隔ブラウザや監視PCがあっても、現地端末の役割が消えるとは限らない。ネットワーク障害時の確認、初期立上げ、保守交換、現場安全確認がローカル操作を必要とするなら、その最小機能を残す。反対に、現地で閲覧だけを行い、設定変更を中央監視へ限定するなら、タッチ機能より視認性と保守交換性を優先できる。

BACnet／Modbusはプロトコル名ではなく物理インターフェースまで指定する

BACnetとModbusは、コネクタ形状の名称ではない。BACnet CommitteeはBACnetを建物自動化・制御ネットワークのデータ通信規格として維持し、参照モデルでは複数の下位層を区別している。たとえばBACnet MS/TPはEIA-485を使い、BACnet/IPとは物理配線もネットワーク設計も異なる。Modbus OrganizationもApplication Protocol、Serial Line、TCP/IPを別の仕様・実装ガイドとして公開している。

指定名	物理側で確認する項目	HMI図面に必要な記載	HMI製造外の主な責任
BACnet/IP	Ethernet媒体、コネクタ、ポート位置、表示LED、接地	コネクタ型式、向き、電源状態、ポート開口、アクセス	IP設計、BACnet設定、BAS統合
BACnet MS/TP	EIA-485、端子／コネクタ、シールド、終端・バイアスの所有者	A/B/Common表記、ピン、絶縁境界、終端部品の有無	アドレス、通信速度、セグメント設計
Modbus TCP	Ethernet媒体、コネクタ、ポート状態	物理ポート、ピン、状態表示、サービス空間	クライアント／サーバ設定、レジスタ割当
Modbus Serial	EIA-485または対象機器が要求する物理層、2線／4線等	電気方式、端子名、極性、絶縁、終端、ケーブル受け	クライアント／サーバ役割、通信条件、レジスタ割当
遠隔Web／クラウド	有線LAN、Wi-Fi、セルラー、アンテナ、保守無効化	モジュール、アンテナ空間、SIM等のアクセス、ラベル	認証、暗号、更新、ログ、インシデント対応
サービス専用	USB、Ethernet、着脱メディアなど	通常運転時の封止、保守姿勢、誤挿入防止	ツール、権限、設定ファイル、変更記録

「BACnet対応HMI」という要求は、実装がBACnet/IPだけなのか、MS/TPも持つのか、外部ゲートウェイを使うのかでハードウェアが変わる。BACnetのPICSで対応データリンクを確認しつつ、PICSに書かれないコネクタ、絶縁、終端、サービススペースをインターフェース管理図へ追加する。Modbusも「TCP」か「Serial」かを型式承認前に分ける。

関連するハードウェア階層は産業自動化向けHMIハードウェア構成に、コントローラとの信号境界はPLCとHMIの統合設計：ハードウェア・信号・インターフェースに接続できる。ただし、保護された将来ページは事実根拠に使わず、仕様の根拠はBACnet CommitteeとModbus Organizationの一次資料に置く。

遠隔接続を搭載する場合、アンテナを金属筐体の内側に置けるか、交換時に前面シールを壊すか、現地で無効化できるかもハードウェア課題になる。経済産業省の「ビルシステムにおけるサイバー・フィジカル・セキュリティ対策ガイドライン第2版」は、空調等を含むビルシステム全体の対策とインシデント対応を扱う。HMIメーカーの範囲は物理ポート、部品、ラベル、アクセス構造までとし、認証、ネットワーク分離、更新、ログ運用の責任者をOEM側で明記する。

屋内・半屋外・屋外で前面材料とシール設計を分ける

設置環境は「屋内／屋外」だけでは仕様にならない。日射の有無、結露、雨の方向、洗浄、水滴、粉じん、清掃薬品、手袋、塩分、周囲温度、保管温度を分ける。屋根下の半屋外でも、夜間の温度低下で内部結露が起きる条件や、斜めから吹き込む雨があれば、一般の室内盤とは故障経路が異なる。

日本の現行IPコードはJIS C 60529:2026であり、旧JIS C 0920:2003は2026年1月20日に廃止された。対応するIEC 60529と同様、IPコードは外郭による危険部への接近、固形物、水の侵入保護を分類する。したがって、前面オーバーレイやタッチパネル単体の公称値を、開口、ガスケット、締結、ケーブル出口を含む完成筐体の等級へ読み替えてはならない。

環境現象	図面／試験へ入れる条件	参照できる試験範囲	合否例
低温・高温	通電状態、保管／使用、保持時間、復帰確認	IEC 60068-2-1:2025、IEC 60068-2-2:2025	表示、入力、外観、接着、再起動
定常高湿	温度、相対湿度、時間、非結露条件	IEC 60068-2-78:2025	曇り、腐食、絶縁、入力、端部浮き
温度変化・結露	変化速度、サイクル、通電、結露の扱い	個別仕様で試験法を選定	内部曇り、誤入力、シール移動
水・粉じん	目標IPコード、取付姿勢、ケーブル状態、締結	JIS C 60529:2026／IEC 60529	有害な侵入なし、機能維持
UV・日射	材料、色、印刷、暴露条件、評価項目	ISO 4892-3:2024は蛍光UV・熱・水の暴露方法	色差、黄変、割れ、印刷可読性
ESD・高速過渡	接触点、ポート、配線、接地、性能判定	IEC 61000-4-2:2025、IEC 61000-4-4:2012	誤入力、リセット、通信断、自己復帰
清掃薬品	薬品名、濃度、温度、接触時間、回数、拭き方	OEMの実使用条件	曇り、膨潤、印刷剥離、粘着低下

屋外向け前面材は、UV試験を「何時間なら何年」と短絡せず、色、透明窓、印刷、接着端部を同じ試験片で評価する。ISO 4892-3:2024はプラスチック試験片を蛍光UV、熱、水へ暴露する方法であり、特定地域の実寿命を自動的に保証する規格ではない。水滴下のタッチ、結露後の復帰、直射光下の視認性も別の受入項目にする。

サービスアクセスも環境設計の一部である。交換のたびに前面シールを剥がす構造は、再組立後の圧縮と防水再現性を保守手順へ移してしまう。背面からLCD、通信基板、ヒューズ、着脱メディアへ届く構造、誤挿入しないコネクタ、工具空間、交換後の検査方法を設計段階で決める。

アプリケーションリスクは故障経路と検出方法で管理する

「耐環境」「産業用」といった形容だけでは、品質計画を作れない。故障の原因、現れる症状、設計入力、量産または完成品での検出方法を一行でつなぐと、前面アセンブリと完成設備の責任が分かれる。

リスク	主な原因	現場への影響	予防する入力	検出／検証
タッチ誤検出	水滴、ノイズ、接地、カバー変更	意図しない設定操作	完成スタック、接地図、水滴条件、確認操作	湿潤操作、ESD、ノイズ印加中の入力記録
画面が読めない	反射、視野、窓ずれ、日射	アラーム見落とし	設置角度、照度、実寸画面、窓公差	実機姿勢での目視判定
通信できない	TCP／Serial混同、極性、終端、役割違い	立上げ停止	インターフェース管理図、ピン、役割、設定所有者	相手機器またはシミュレータ接続
前面から浸水	接着端部、ガスケット圧縮、締結ばらつき	腐食、表示曇り、停止	シール連続性、圧縮量、締結順序	完成筐体のIP試験、分解確認
屋外で外観劣化	UV、熱、水、薬品の複合影響	可読性低下、端部浮き	材料、印刷、暴露、色差基準	材料／組立試験片の前後比較
保守交換できない	背面空間不足、工具干渉、短いケーブル	長時間停止、シール破損	交換方向、最小空間、ケーブル余長	代表筐体での交換実演
再起動を繰り返す	ESD、EFT/B、電源降下、接地	監視欠落、通信断	ポート、接地、電源状態、性能判定	EMC試験中の表示・通信監視
遠隔口が管理外	不要ポート、無線部品、保守設定残り	運用リスク増大	搭載有無、封止、ラベル、無効化責任	BOM、外観、設定引渡し記録

リスク行列は製品の合否値を勝手に作る表ではない。OEMが実使用条件を提示し、HMIアセンブリ供給者が製造可能な形状、材料、検査へ変換し、完成盤担当がシステム状態で再確認するための分担表である。

試作・検証・コミッショニングの所有者を図面で固定する

検証は、部品／アセンブリ、制御盤統合、現地コミッショニングの三段階に分ける。第一段階では外観、寸法、表示窓、入力、導通、コネクタ、接着、ガスケット、代表的な環境負荷を確認する。第二段階では実際の筐体、電源、接地、ケーブル、PLC／コントローラ、BACnet／Modbus相手機器を接続する。第三段階でBAS設定、アラーム、スケジュール、遠隔接続、停電復帰、運用引渡しを確認する。

段階	主な供試体	承認する証拠	通常の責任者
HMIアセンブリ試作	前面材、タッチ、LCD、回路、キャリア、コネクタ	承認図、外観限度、寸法、入力、表示、導通、組立記録	HMI供給者＋OEM設計／品質
盤・機器統合	量産相当HMI、筐体、電源、接地、実ケーブル、相手機器	取付、熱、EMC、通信、保守交換、完成外郭試験	OEM機器設計／制御設計
現地コミッショニング	設置済み設備、BASネットワーク、運用画面	OPR、機能試験、アラーム、権限、復旧、教育、引渡し記録	オーナー、Cx担当、SI、施工者

ASHRAE Guideline 0は、施設とシステムがOwner's Project Requirements（OPR）を満たすことを検証するコミッショニングプロセスを定義する。前面アセンブリの工場検査だけでOPR適合を宣言することはできない。誰が完成状態を試験し、誰が不具合を閉じ、どの記録をオーナーへ渡すかを責任分担表に置く。

設計時のリリースゲートは産業用HMIパネル設計チェックリスト｜10のリリースゲートで確認し、環境・電気・機能条件は試験・検証計画へ接続する。量産図面を凍結する前に、試作・サンプル承認で代表筐体への取付、表示、タッチ、コネクタ、保守交換を実演する。

カスタムHMIアセンブリが適さない条件

標準の産業用パネルHMIが、必要な通信、環境条件、取付、供給期間、ソフトウェアを満たすなら、カスタム前面アセンブリより完成品を採用する方が責任境界は短い。現地で画面やI/Oを頻繁に変更し、機械形状が固定されていない段階も、専用金型や専用キャリアを凍結する時期ではない。

また、要求の中心がPLC／SCADAプログラミング、BASデータベース、ネットワークセキュリティ運用、完成盤認証、現地調整である場合、HMIハードウェア製造だけでは完結しない。完成システムを一括保証する供給者、パネルビルダー、システムインテグレータを主契約に置き、前面アセンブリはその管理下の部品として扱う。

よくある質問

空調・ビル制御向けHMIハードウェアの仕様は何から決めますか？

監視、アラーム確認、設定変更、トレンド、保守診断のうち、現地で完了すべきタスクから決めます。次に視距離、取付開口、手袋、水滴、通信方式、サービスアクセス、完成検証の責任者を固定し、表示・入力・筐体インターフェースへ展開します。

BACnet対応HMIならBACnet/IPとBACnet MS/TPの両方を使えますか？

使えるとは限りません。BACnet/IPとBACnet MS/TPは下位層が異なり、MS/TPにはEIA-485の物理インターフェースが必要です。対応データリンクをPICSと製品仕様で確認し、コネクタ、絶縁、終端、設定責任を別途指定します。

Modbus対応という記載だけで配線仕様は決まりますか？

決まりません。Modbus TCPとModbus Serialでは物理媒体が異なり、Serialでも電気方式、線数、極性、終端、絶縁を確定する必要があります。クライアント／サーバ役割、通信条件、レジスタ割当は制御仕様として分離します。

PCAPと抵抗膜式のどちらが空調操作盤に向きますか？

一律の優劣はありません。PCAPはカバー材、接地、ノイズ、水滴、手袋を完成スタックで評価します。抵抗膜式は押圧、入力具、表面フィルム、たわみを確認します。実際の筐体と操作条件を使ったサンプル承認で選びます。

前面パネルがIP等級を持てば完成筐体も同じ等級になりますか？

なりません。IPコードは外郭に対する評価であり、開口、ガスケット、締結、ケーブル出口、取付姿勢を含む完成状態が対象です。前面部品の資料は設計入力の一つで、完成筐体の試験報告を代替しません。

屋外HMIは高輝度LCDを選べば十分ですか？

十分ではありません。日射下の視認性に加え、UV、低温・高温、結露、水、粉じん、清掃薬品、タッチ入力、筐体内の熱を分けて指定します。表示、前面材、接着、シール、換気または放熱を完成状態で評価します。

現地コミッショニングはHMIアセンブリメーカーの担当ですか？

通常は完成設備側の責任です。HMI供給者は合意した前面アセンブリの外観、寸法、入力、表示、電気接続を検証できますが、BAS設定、現地配線、アラーム、スケジュール、遠隔運用、OPR適合はOEM、SI、施工者、Cx担当で分担します。

JASPERの製造範囲にPLC／SCADAプログラミングは含まれますか？

本ガイドの範囲では含みません。対象は前面パネル、表示、タッチ、オーバーレイ、回路、キャリア、ガスケット、コネクタなどのHMIハードウェアアセンブリです。PLC／SCADA、BASデータベース、完成盤認証、現地調整は別途担当を置きます。

RFQ前のプロジェクト入力チェックリスト

図面を送って技術確認を依頼する前に、未確定項目と決定者を含めて次を整理する。

[ ] 現地タスク：監視、アラーム、設定、トレンド、保守の操作フロー
[ ] 使用者：運転員、設備管理者、サービス員、手袋・入力具
[ ] 表示：LCD型式または候補、有効領域、解像度、視距離、照度、設置角度
[ ] 前面図：外形、表示窓、操作領域、取付開口、データム、公差、表面意匠
[ ] 入力方式：PCAP、抵抗膜式、メンブレンキー、物理キーと承認条件
[ ] 物理スタック：前面材、印刷、接着、タッチ、LCD、キャリア、ガスケット、筐体受け
[ ] 電源：電圧、電流条件、起動、停止、接地、異常時状態
[ ] BACnet：IP／MS/TP、PICS、物理ポート、コネクタ、絶縁、終端の所有者
[ ] Modbus：TCP／Serial、物理層、線数、極性、役割、通信条件の所有者
[ ] 遠隔接続：Ethernet、Wi-Fi、セルラー、アンテナ、無効化、保守アクセス
[ ] 内部接続：PCB／FPC、ハーネス、コネクタ型式、向き、ピン、ケーブル余長
[ ] 背面空間：部品高さ、曲げ半径、工具、抜き差し、交換方向
[ ] 環境：使用／保管温度、湿度、結露、日射、UV、水、粉じん、清掃薬品
[ ] 目標保護：JIS C 60529:2026／IEC 60529の完成外郭条件と試験責任者
[ ] EMC：ESD、EFT/B、配線、接地、試験中の性能判定
[ ] 試作：代表筐体、相手機器、実ケーブル、画面、入力、水滴、手袋、交換実演
[ ] 量産検査：外観限度、寸法、導通、入力、表示、通信、ラベル、包装
[ ] 変更管理：LCD、タッチコントローラ、接着材、FPC、コネクタの代替承認
[ ] 責任分界：HMI供給者、OEM、パネルビルダー、SI、施工者、Cx担当
[ ] 調達条件：年間数量、立上げ時期、支給品、希望する組立・検査範囲

表示サイズ、前面パネル図、インターフェース構成、設置環境、年間数量がそろえば、製造範囲と未解決リスクを具体的にレビューできる。技術見積もりを依頼し、試作で確認する項目と量産図面へ固定する項目を分けて提示してほしい。
