グラフィックシートとメンブレンスイッチの違い：機能・積層・試験・交換範囲

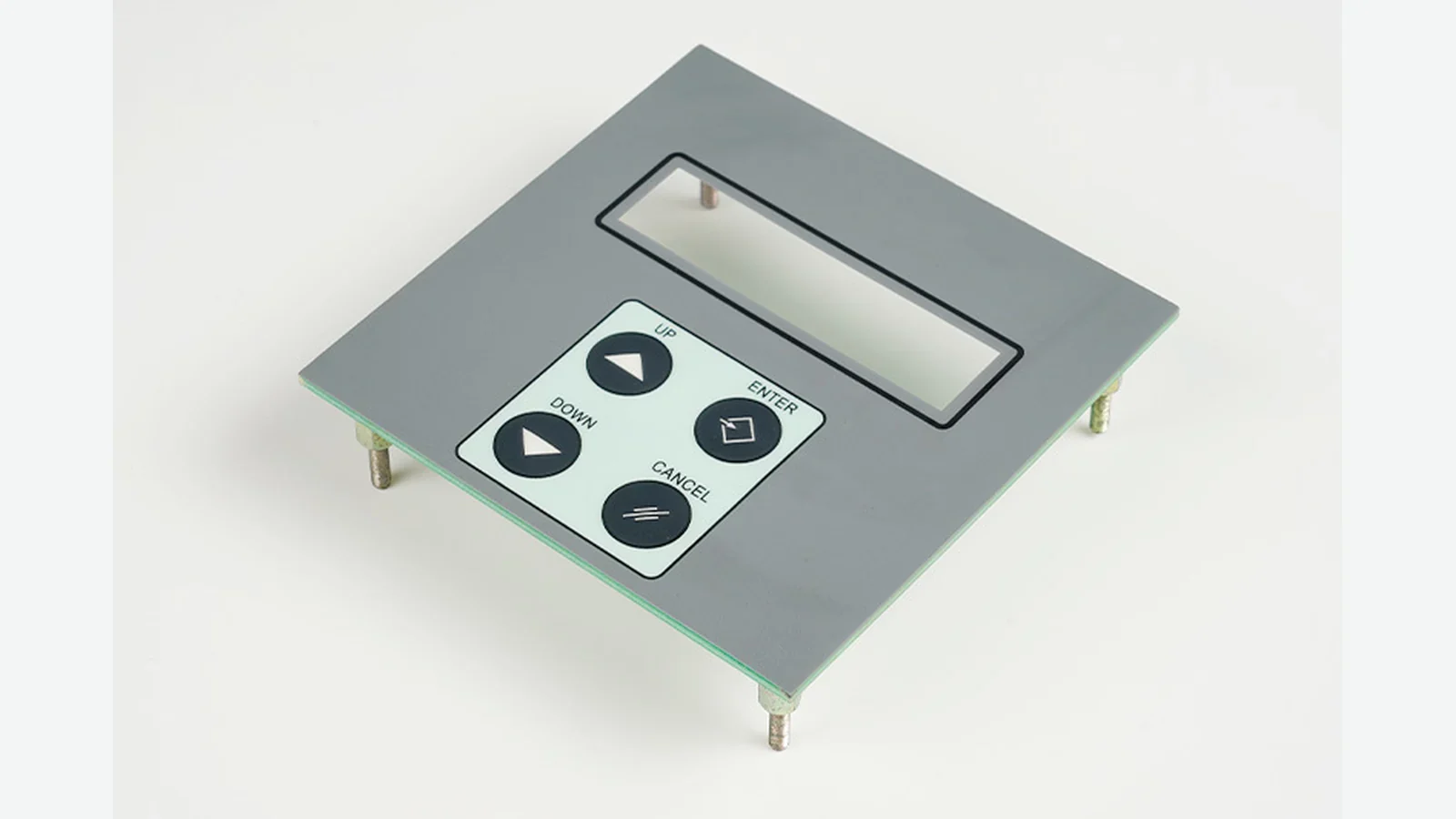

要点： グラフィックシートとメンブレンスイッチの違いは、購入部品に電気的な入力機能を含めるかどうかです。装置側にスイッチやセンサーがあり、表示、窓、表面保護、貼付だけが必要ならグラフィックシート（グラフィックオーバーレイ）を選びます。接点を閉じ、テールやコネクタから所定の信号を出すところまで購入範囲に含めるなら、メンブレンスイッチ一式が対象です。多くのメンブレンスイッチは最上層にグラフィックシートを使うため、両者は競合品というより、部品と完成アセンブリの関係にあります。

最終更新：2026年8月4日

---

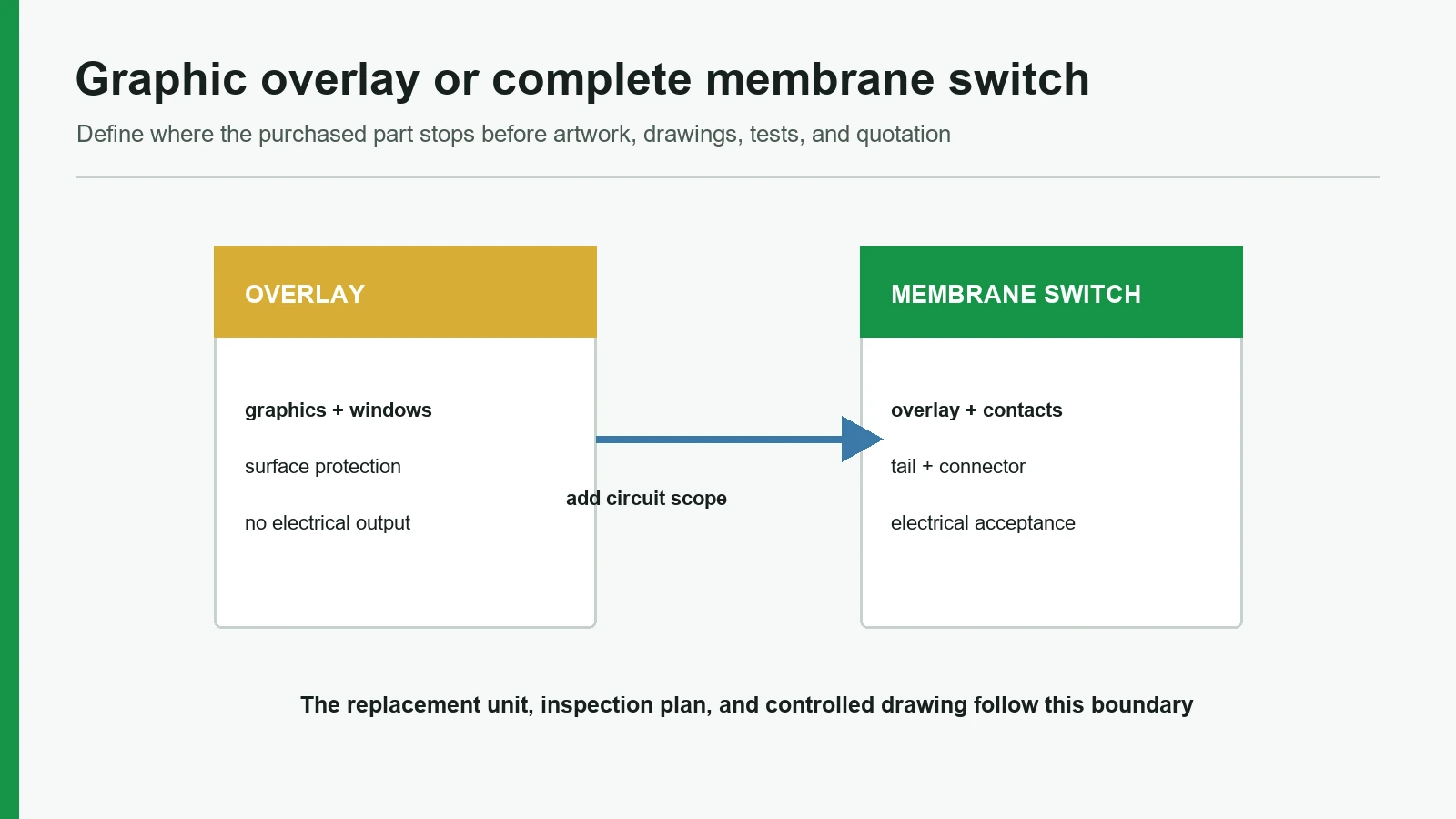

1. まず購入範囲を決める

グラフィックシートは、操作面の表示、保護、光学窓、指の位置案内を担う部品です。メンブレンスイッチは、その表面機能に電気接点と回路を加えた入力アセンブリです。この境界をRFQ（見積依頼）の冒頭で明示すれば、印刷フィルムの見積もりを、導通検査済みスイッチ一式の見積もりと取り違えにくくなります。

部品表では、どちらにも「表面シート」や「オーバーレイ」という語が現れます。違うのは、サプライヤーの納入境界が印刷された前面層で終わるのか、その背後の電気アセンブリまで含むのかです。

2. グラフィックシートとメンブレンスイッチの違いを積層構造で確認する

Molexのメンブレンスイッチ資料は、装飾用のグラフィックシートと、導体、感圧接着材、回路シート、スペーサー、任意のタクタイル部品を区別しています。3Mの積層例でも、キー操作面のグラフィック層は接着層、スペーサー、短絡パッド、回路層の上に置かれています。いずれも代表例であり、必須の固定層数を示すものではありません。出典：Molexのメンブレンスイッチ資料、3Mのメンブレンスイッチ積層資料

2.1 グラフィックシートの機能

単体のグラフィックシートは、操作者が読み取り、清拭し、位置を把握できる前面を作ります。裏面印刷の文字や記号、透明・着色窓、部分テクスチャ、抜き穴、キー位置を示すエンボスなどを組み込めます。ただし、これらを追加しても、通常のメンブレン接点が自動的に備わるわけではありません。

単体グラフィックシート — 代表的な納入境界

操作者
  ↓
[表面仕上げ／ハードコート（指定時）]
[透明フィルム＋裏面印刷]
[部分接着材／全面接着材]
  ↓
[OEM筐体、ディスプレイ、PCBボタン、機械式スイッチ、センサー]

操作面用フィルムにはPETとPCのどちらも使われます。実務上の問いは「どちらが常に優れるか」ではなく、指定グレード、仕上げ、プライマー、厚さ、エンボス形状、インク系、使用環境が案件に合うかです。MacDermid AlphaはPET／PCのハードコートフィルムを光沢、防眩、テクスチャなどで展開し、Covestroのセレクターも複数のPCグラフィックフィルムと厚さを示しています。出典：MacDermid Alphaのインターフェース用ハードコートフィルム資料、Covestroのフィルム選定資料

2.2 メンブレンスイッチ一式の機能

メンブレンスイッチは電気的に機能する積層体です。設計により、グラフィックシート、表面接着材、スペーサー、回路基材、印刷導体・誘電体、接点、タクタイル部品、テール、コネクタ、背面接着材、シールド、支持板、照光部品を含みます。何を含むかは一般的な層数ではなく、承認図面で確定します。

メンブレンスイッチ — 代表的な納入境界

操作者
  ↓
[グラフィックシート]
[表面接着材／ドーム保持層（設計による）]
[スペーサー＋任意のタクタイル部品]
[接点・回路層] ─── [テール] ─── [コネクタ／端末]
[背面接着材／シールド／支持板（設計による）]
  ↓
[OEM筐体・コントローラ]

回路基材は、通常の意匠印刷を施した表面シートとは別に選定します。機能層では、熱安定化フィルムと案件別の銀、カーボン、誘電体インク系を使う場合があり、別の回路方式を採る設計もあります。MacDermid AlphaのAutostatとプリンテッドエレクトロニクス用インクの資料は、表面用フィルムと回路用基材を分けて審査すべき理由を示す製品例です。出典：Autostat回路用フィルム資料、プリンテッドエレクトロニクス用インク資料

層間の役割は、メンブレンスイッチの積層構造でも確認できます（日本語版が未公開のため英語ページへリンク）。

3. グラフィックシート単体が適する条件

3.1 入力機能がすでに装置側にある

筐体内に機械式スイッチ、PCB実装タクトスイッチ、シリコーンキーパッド、静電容量センサーなどがあれば、電気的な入力はその部品が担います。グラフィックシートは表示と保護に専念でき、同じ位置へ別の接点回路を追加する必要はありません。

3.2 表示だけを独立して改版したい

言語、型式、警告、色、キー名称が変わっても、電子回路は共通化できる場合があります。筐体と保守方式が許せば、シート図面を別部品番号で管理し、表示層だけを改版できます。ただし「シート単体」は「現場で容易に剥がして交換可能」という意味ではありません。接着、端部シール、位置合わせ、交換後の再評価が必要です。

3.3 RFQから回路責任を除外する

サプライヤーに接点形状、導通、ピン配列、テール配線、コネクタ適合、作動特性を求めないなら、表面シートのみのRFQにすると責任範囲が明確です。見積対象は、版下、材料グレード、窓、仕上げ、外形、接着材パターン、貼付面、使用環境になります。

購入部品そのものが回路を閉じる必要がある場合、グラフィックシート単体では不足します。キーエンボスは指の位置を示せますが、欠けている電気機能の代わりにはなりません。

4. メンブレンスイッチが適する条件

4.1 検査済みの電気出力まで一つの部品にする

スイッチ図面には、キー接点、回路トポロジー、ピン配列、テール出口、端末、電気受入条件を定義できます。この範囲まで含めると、部品は操作パネル用シートではなく、電気入力アセンブリです。コントローラはOEMシステム側に残りますが、スイッチサプライヤーは合意した入力境界を担います。

4.2 表示、操作感、接点位置を同じ座標で管理する

キー表示、エンボス、任意のドーム、接点、LED窓、筐体を別々の座標として扱うと、位置ずれを見落としやすくなります。メンブレンスイッチ図面なら、一つの積層内で登録できます。タクタイル部品は任意であり、「メンブレンスイッチなら同じ操作力・同じ感触」とは限りません。

4.3 テールとコネクタまで同じ部品番号で納入する

テールの方向、長さ、導体割付、ピッチ、補強板、曲げ経路、端末をHMIの一部として納入するなら、表面シートと回路を別々に購入するより、完成メンブレンスイッチとして管理しやすくなります。その代わり、外観承認だけでは足りず、電気、操作、組立状態の検証が必要です。

既存の入力部品がある場合、長いストロークや1個ずつの現場交換が必要な場合、別のセンシング方式や負荷開閉方式が必要な場合は、メンブレンスイッチを既定解にしません。

5. 図面パッケージの違い

図面レビューの前に、購入境界を明記します。グラフィックシート印刷には、管理された版下と材料・使用環境情報が必要です。メンブレンスイッチ一式では、同じ情報に電気仕様を追加します。

PantoneやRALは色の識別に使えますが、測定可能な合否には条件が要ります。ISO 13655:2017はグラフィックアート画像の分光測定と測色計算を、ASTM D2244-25は色差計算を扱います。どちらもOEMの基準試料、測定条件、式、許容差を自動で決めません。図面または検査計画に記載します。出典：ISO 13655:2017、ASTM D2244

材料候補の比較にはメンブレンスイッチ材料を利用できますが、日本語版が未公開のためリンク先は英語です。量産図面では承認済み構成または管理された代替手順を特定します。

6. 検証マトリクス：製品名ではなく故障メカニズムを試験する

両者には、外観、寸法、窓、表面、貼付の検査が共通します。メンブレンスイッチには、電気と作動の検査が加わります。環境・防塵防水評価では、主張する境界と同じ取付状態の試験体を使います。

ASTM F1578-24は、所定回数の押下・解放を行い、必要に応じ指定電圧・電流条件で接点信頼性と物理変化を確認する方法です。標準そのものは「100万回」などの共通寿命を付与しません。回数、力、速度、環境、測定項目を案件側で定義します。出典：ASTM F1578-24

接着材も製品番号だけでは選べません。3M 467MPの技術資料は、表面処理、基材、圧力、養生時間、温度、試験方法によって結果が変わることを示し、値を代表値または標準値として扱っています。実筐体の材質、表面粗さ、汚染管理、組立工程で選定します。出典：3M 467MP TDS

IEC 60529が対象とするのは電気機器の筐体です。フィルム、表面シート、スペーサー、接着材、未取付スイッチから完成品へIP65やIP67を移すことはできません。周辺、テール出口、コネクタ、ガスケット幅、締結、筐体形状を含む取付状態で評価します。出典：IEC 60529

UL Solutionsの表示・ラベリングシステムFAQでは、UL 969による表示の恒久性と、装置を制御する接着式メンブレンスイッチのWHSM2カテゴリーを分けています。認定されたフィルムやラベル構成があっても、提案する完成スイッチや装置の認証を意味しません。出典：UL SolutionsのFAQ

7. 不具合から交換範囲を決める

交換判断は故障切り分けから始めます。表面に見える症状でも、接着材、表示器、スイッチ積層、コントローラ、筐体、清掃方法、取付工程が原因の場合があります。以下は最初に調べる境界であり、貼り合わせ品を現場で安全に分離できるという保証ではありません。

表面シートの交換では、回路断線、不要な短絡、接点損傷、ドーム不良、テール破損、コネクタ不良、コントローラ不良は直りません。版下、表面、窓、接着だけの不具合で、製品がその交換を前提に設計され、修理後に再評価できる場合に限って有効です。

8. 選定マトリクス

必要な機能と検証責任を満たす最小の購入範囲を選びます。不要な回路を追加せず、購入インターフェースに必要な回路を欠かさないことが原則です。

入力方式が未確定なら、どちらを選んでも手戻りが生じます。まずセンシング／スイッチ方式を決め、その後に表面層、回路境界、筐体との接合、検証計画を確定します。

9. RFQと初品承認に必要な情報

ロゴデータと外形寸法だけでは、適切な構成を選べません。最初のレビュー資料には、次を含めます。

• 筐体断面、貼付面、基準、抜き穴、曲率、使用可能な積層厚さ
• グラフィック、窓、テクスチャ、エンボス、接着材、抜型を分けたベクター版下
• 色基準と測定条件、または承認用現物見本
• 清掃剤、濃度、接触方法、温度、頻度、回復条件
• 室内／屋外、UV、湿度、塩分、摩耗、手袋、衝撃、汚染条件
• 表示器とLEDの位置、窓目標、視認角度、バックライト要件（日本語版が未公開のため英語ページへリンク）
• スイッチの場合は、回路、ピン配列、電気限度、テール／コネクタ、操作感、コントローラ、試験条件
• 試作数量、量産改版管理、検査計画、梱包、承認権限

治工具やサンプルをリリースする前に、RFQへ**「表面シートのみ」または「完成メンブレンスイッチ一式」**と記載してください。判断できない場合は、筐体図面とインターフェース回路図を添えて、両構成を同じ受入条件で比較します。

よくある質問

グラフィックシートとメンブレンスイッチの主な違いは何ですか？

グラフィックシートは、操作者側の印刷・保護層です。メンブレンスイッチは、その上面にグラフィックシートを使うことが多い電気入力アセンブリです。購入部品が表示やカバーだけを担うならシートを、接点を閉じてピン配列どおりの信号を出すならメンブレンスイッチを指定します。

グラフィックシートはメンブレンスイッチの一部ですか？

一般的な構造では、はい。グラフィックシートは最上層です。ただし積層は案件で異なるため、接着材、スペーサー、接点、回路層、タクタイル部品、テール、コネクタ、シールド、照光、背面接着材、支持板のどこまで含むかを承認図面に記載します。

メンブレンスイッチの表面シートに回路は含まれますか？

定義上は含まれません。表面シートは見えるインターフェースを担い、導体と接点は通常、その背後の回路関連層にあります。複数機能を同じ層へ統合する特殊構造では、承認図面に機能境界と電気試験を明記します。

操作パネル用シートでメンブレンスイッチを置き換えられますか？

別の部品がすでにスイッチングまたはセンシングを担う場合に限ります。表面シートは機械式スイッチ、PCBボタン、表示器、センサー領域を表示できますが、必要な接点、回路、テール、コネクタの代わりにはなりません。仕様変更前に電気ブロック図を確認します。

メンブレンスイッチの表面シートだけを交換できますか？

製品構造がその保守作業を前提としている場合は可能です。交換で回路積層を傷つけず、キー位置や筐体接着を損なわないことが条件です。電気または内部の故障なら、上面フィルムだけを交換しても直らず、完成アセンブリの管理交換が必要になる場合があります。

シート単体とメンブレンスイッチでは、必要な入稿データがどう違いますか？

どちらにも、管理寸法、レイヤー分けしたベクター版下、窓・エンボス情報、材料・仕上げ、接着パターン、筐体面、使用環境が必要です。メンブレンスイッチには、回路またはマトリクス、キーマップ、電気限度、ピン配列、テール・コネクタ、操作感目標、任意の照光・シールド、電気受入計画も必要です。

OEMはグラフィックシートとメンブレンスイッチのIP表示をどう比較すべきですか？

どの完成筐体を、どの取付状態で、IEC 60529のどの分類・手順に従って試験したかを確認します。単体のシート、フィルム、接着材、未取付スイッチは装置のIP等級を継承しません。周辺、ガスケット幅、テール出口、コネクタ、締結、筐体形状を評価境界に含めます。

メンブレンスイッチが適さないのはどのような場合ですか？

長いストローク、操作子の個別交換、別のタクタイル機構、連続タッチセンシング、または検証済み印刷回路を超える負荷開閉が必要な場合です。既存の電子回路が入力を検出し、印刷された表面層だけが不足している場合も、メンブレンスイッチ一式は不要です。
