Écran tactile capacitif avec gants et eau : guide de réglage

Un écran tactile capacitif avec gants et eau ne se règle pas avec un unique curseur de sensibilité. L'OEM doit définir le gant, la vitre, l'empilage diélectrique, les électrodes, le liquide, la mise à la masse, les états du contrôleur, les événements interdits et la règle de récupération. La validation porte ensuite sur l'ensemble installé. Ce guide transforme la formule « fonctionne avec des gants et sous l'eau » en exigences mesurables et indique les cas où le tactile capacitif projeté n'est pas le bon choix.

Dernière mise à jour : 3 août 2026

Un écran tactile PCAP se conçoit comme un système de détection, pas comme un capteur isolé. Vitre de protection, sérigraphie, adhésif, entrefers, électrodes, afficheur, châssis, contrôleur, firmware, lunette, joint et drainage modifient tous la mesure. JASPER peut être évalué comme fabricant de l'ensemble physique ; la configuration du contrôleur, le comportement de l'équipement et la validation finale doivent toutefois avoir un responsable désigné dans la spécification projet.

1. Le comportement sous l'eau et avec des gants doit être défini avant le réglage

Une exigence exploitable dit ce que l'interface accepte, ce qu'elle rejette et comment elle revient à l'état normal. « Compatible avec des gants » ne précise ni la référence du gant, ni sa matière, ni le nombre de couches, ni son ajustement, ni son état, ni la géométrie de contact. « Tactile étanche » est tout aussi ambigu : la formule peut viser la protection du boîtier, l'utilisation au doigt mouillé, le rejet des gouttes, le verrouillage pendant le nettoyage ou la tenue au lavage.

Il s'agit de problèmes différents. L'utilisation au doigt mouillé demande au contrôleur de reconnaître un contact intentionnel alors que le liquide modifie le couplage électrique. Le rejet de l'eau demande au système d'ignorer ou de classer le liquide lorsqu'aucune commande valide n'est présente. Un mode nettoyage, lui, bloque volontairement les entrées.

La norme IEC 60529 traite de la protection offerte par une enveloppe dans des conditions d'essai définies. Elle n'établit pas qu'une IHM reste utilisable lorsque sa surface est mouillée. Le premier livrable projet doit donc être une table de comportement, pas un fichier de paramètres.

Sur une commande industrielle, une fausse coordonnée ne doit pas devenir automatiquement un ordre machine. Le contrôleur tactile, l'application hôte, l'architecture de sécurité et le retour opérateur forment des niveaux de décision distincts. La page consacrée aux commandes industrielles à membrane fournit le contexte d'intégration correspondant, sans servir de preuve pour une performance eau/gant particulière.

2. Huit critères structurent un écran tactile capacitif avec gants et eau

Une revue défendable relie huit critères : états d'utilisation, empilage diélectrique, géométrie des électrodes, marge de décision, masse et maîtrise du liquide, logique du contrôleur, validation installée, puis maîtrise des changements. Isoler un seul critère déplace souvent le défaut au lieu de le supprimer.

2.1 Définir le gant, le liquide, la cible et la limite de décision

Le gant est un article d'essai contrôlé. Il faut enregistrer fabricant, modèle, matière, taille, nombre de couches, ajustement, construction du bout des doigts, état de surface, humidité et posture prévue. Un gant d'examen en nitrile bien ajusté et un gant de travail enduit, ample, ne créent ni la même distance diélectrique ni la même empreinte.

La spécification identifie aussi la plus petite cible, les bords, les pressions brèves, le maintien, le glissement, les répétitions, les gestes et le multi-touch. Le liquide exige une discipline comparable : eau distillée ou du réseau, contamination saline, résidu de produit nettoyant, condensation, gouttes isolées, film continu, ruissellement et accumulation ne produisent pas les mêmes chemins de couplage.

Microchip Technology explique dans AVR3002: Moisture Tolerant QTouch Design que l'humidité peut déplacer le signal dans les deux sens et que le suivi de référence, l'accumulation, la garde et la récupération comptent. Cette source est référencée en texte simple [S4] afin de ne pas transformer une citation de fabricant en lien commercial.

Signal favorable : chaque gant et chaque état liquide possède une réponse attendue, un événement interdit, une règle de verrouillage, un retour opérateur et une condition de récupération.

Alerte : la demande porte sur « n'importe quel gant », « l'usage mouillé » ou « un écran étanche » sans article contrôlé ni critère de réussite.

2.2 Figer l'empilage diélectrique et mécanique complet

L'utilisateur ne touche pas l'électrode. Le champ traverse toutes les couches diélectriques entre le doigt et le capteur ; les conducteurs arrière et latéraux le déforment.

doigt nu ou ganté
        ↓
revêtement et texture de surface
vitre de protection ou face avant graphique
encres et bordure opaque
adhésif ou collage optique
vides, bulles, marches ou entrefers locaux
substrat du capteur et réseau d'électrodes
adhésif arrière, distance afficheur, empilage optique
afficheur, PCB, châssis, blindage et masse
        ↓
mesure du contrôleur et décision de l'hôte

Microchip Technology, dans AN2934 Capacitive Touch Sensor Design Guide [S3], associe propriétés de couverture, conception du capteur, pistes, blindage et masse. Infineon Technologies, dans AN85951: PSoC 4 and PSoC 6 MCU CAPSENSE Design Guide [S5], relie également superposition, électrodes, capacité parasite, rapport signal/bruit et réglage.

Une éprouvette plane fixée avec un ruban temporaire aide à comparer des concepts. Elle n'approuve pas un ensemble de série collé, cintré, imprimé, comprimé par un joint et monté devant un afficheur. Une bordure imprimée peut réagir autrement que la zone transparente. Une lunette métallique, un cadre, une vis ou une modification de compression change parfois les bords.

Signal favorable : le réglage emploie le matériau, le revêtement, l'impression, l'adhésif, l'alignement, l'afficheur, la lunette, le joint, la masse et le support prévus en série.

Alerte : l'épaisseur nominale de la vitre est le seul renseignement mécanique, ou le résultat d'un capteur nu est présenté comme preuve de l'ensemble fini.

2.3 Adapter la taille et le pas des électrodes à l'entrée réelle

La géométrie découle du doigt ou du gant approuvé, de la cible visuelle, de l'espacement entre cibles, de la vitre, des bords et de la méthode de mesure du contrôleur. Plus grand n'est pas automatiquement plus sûr. Une surface accrue peut renforcer un contact valide faible, mais aussi augmenter la capacité parasite, la réponse au liquide et le couplage avec les voies voisines. Une électrode plus petite préserve l'espacement ; elle peut néanmoins laisser une marge insuffisante à travers la vitre et le gant.

Le CapTIvate Technology Guide de Texas Instruments [S1] traite la géométrie, la superposition, la masse proche, la capacité parasite et le rapport signal/bruit comme des facteurs liés. Il distingue aussi les architectures à auto-capacité et à capacité mutuelle : une garde adaptée à des touches discrètes ne se copie pas sans analyse sur une matrice de coordonnées.

La revue couvre centres, bordures, coins, curseurs, molettes, zones inactives et pistes. Elle ajoute les ponts d'eau entre deux cibles, entre électrode et garde, ainsi que le franchissement d'une bordure imprimée. Sur une dalle à coordonnées, il faut décider le rejet des grands objets, le suivi des bords, le comportement face à la paume et à la manche, le glissement au doigt mouillé, les gestes et le multi-touch.

Signal favorable : le dossier relie dimensions de la cible, motif, pas, vitre, gant exact, bords et mesures de voie ou de coordonnées.

Alerte : une modification géométrique est acceptée parce qu'une seule touche centrale répond, sans examen des voisins, des bords, des ponts d'eau et de l'afficheur installé.

2.4 Budgéter la marge de décision au lieu d'augmenter simplement la sensibilité

Le contrôleur doit séparer le plus faible contact autorisé de la plus forte variation invalide due au bruit, à l'eau, à la dérive de référence, aux dispersions d'assemblage, à l'afficheur, aux états d'alimentation et aux objets non prévus. Un modèle de revue simple suffit :

marge de décision utilisable
  = plus faible réponse tactile valide
  − plus forte réponse invalide combinée avec les variations

Ce n'est pas une équation universelle de contrôleur. C'est une frontière de décision. Texas Instruments [S1] utilise les notions de signal, bruit et SNR ; Infineon Technologies [S5] traite le rapport signal/bruit et la capacité parasite. Aucun de ces documents ne fournit un seuil valable pour toute face avant.

Lorsque le contrôleur l'autorise, conserver la référence, l'écart tactile, le bruit, le seuil, l'hystérésis, l'état détecté ou rejeté, l'état garde/eau, les coordonnées, la réponse, le relâchement et la récupération. Chaque fichier doit porter les versions du matériel, du firmware et de la configuration, ainsi que la vitre, le capteur, l'afficheur, le boîtier, le gant, le liquide, l'orientation et l'alimentation. Une capture d'une trace propre ne constitue pas une étude de marge.

Réduire le seuil peut révéler le contact ganté et admettre simultanément l'eau, la manche, la paume, le bruit de l'afficheur ou la variation de production. Le relever peut rejeter un événement liquide et perdre le gant le plus défavorable. Avant un nouveau réglage, il faut parfois corriger géométrie, empilage, masse, blindage, drainage ou logique d'état.

Signal favorable : la preuve compare l'état valide le plus faible à l'état invalide le plus fort sur des ensembles représentatifs de la série et dans les configurations électriques installées.

Alerte : un seuil issu d'un seul échantillon de laboratoire est présenté comme la solution eau et gants.

2.5 Attribuer des fonctions distinctes à la masse, au blindage, à la garde et au drainage

Ces éléments ne résolvent pas le même problème. La masse fournit une référence électrique et un chemin de retour ; un conducteur trop proche d'une électrode peut toutefois ajouter de la capacité parasite et réduire la sensibilité utile. Un blindage arrière peut limiter le couplage avec afficheur, batterie, câble, moteur ou châssis. Selon le contrôleur, il peut être relié à la masse, piloté, ajouré ou absent. Une voie de garde surveille un périmètre ou un état liquide dans certaines architectures. Le drainage fixe l'endroit où l'eau séjourne et les conducteurs qu'elle relie.

La conception de référence TIDM-1021 Liquid-Tolerant Capacitive Touch Keypad de Texas Instruments [S2] illustre une coordination entre matériel et logiciel pour rejeter de faux contacts. Le CapTIvate Technology Guide [S1] décrit une stratégie de garde pour certaines topologies. Ni l'un ni l'autre ne démontre qu'une simple couronne rend une face avant étanche.

La revue examine hauteur de lunette, pente, renfoncements, joints, fixations, sortie de nappe, connecteur et points bas. Une conception qui ne considère pas le ruissellement peut échouer même si elle tolère quelques gouttes. À l'inverse, un grand déversement bien détecté ne garantit pas le rejet d'une goutte sur une électrode de bord. Le boîtier façonne le liquide ; le contrôleur mesure ensuite l'état électrique résultant.

Signal favorable : plan et protocole attribuent un but précis à la masse, au blindage arrière, au blindage piloté éventuel, à la garde, à la lunette, au joint et au drainage.

Alerte : « ajouter une garde » résume tout le plan de rejet de l'eau, ou un composant non éprouvé reçoit un indice IEC 60529.

2.6 Spécifier les modes du contrôleur, leurs transitions et la récupération

La configuration peut exposer suivi de référence, gain, seuils de toucher et de relâchement, hystérésis, temporisation anti-rebond, filtres, fréquences de balayage, traitement du bruit, regroupement des voies, rejet des grands objets, recalibrage, réveil, garde ou fonctions dédiées eau/gant. Les noms diffèrent entre Texas Instruments, Microchip Technology, Infineon Technologies et d'autres familles. Une exigence générique de « mode gant » n'est donc pas portable.

Les transitions comptent autant que l'état stable :

DÉMARRAGE
  → NORMAL_SEC
  → GANT_ACTIF
  → EAU_DÉTECTÉE
  → VERROUILLAGE_NETTOYAGE
  → RÉCUPÉRATION
  → DÉFAUT

Ces libellés illustrent une logique possible, pas une implémentation imposée. Pour chaque entrée d'état, préciser la preuve, les commandes permises, l'autorisation de l'hôte, le retour visuel ou sonore, la condition de sortie, la temporisation, le comportement après redémarrage et la réponse sûre en cas de classement incertain.

Microchip Technology décrit dans AVR3002 [S4] un conflit spécifique au suivi de référence. Un suivi trop rapide peut absorber un contact lent ou faible. Un suivi trop lent peut maintenir un décalage après le liquide, une variation thermique ou le nettoyage. Le filtrage supprime certains transitoires, mais un filtrage excessif retarde détection, relâchement, gestes ou récupération.

Signal favorable : versions matérielles et firmware possèdent une table d'états, des essais de transition, des permissions hôte, un retour opérateur, une preuve de récupération et des diagnostics conservés.

Alerte : les paramètres ne sont pas documentés, ou le mode eau/gant entre et sort sans essai contrôlé ni indication pour l'opérateur.

2.7 Valider le système installé représentatif de la série

Une démarche par paliers isole les causes sans confondre exploration et approbation finale.

1. Éprouvette capteur/contrôleur : comparer motifs d'électrodes, contrôleur, couches, gants et liquides. Cette étape n'approuve ni afficheur, ni boîtier, ni drainage, ni IHM complète.
2. Face avant représentative de la série : ajouter vitre, impression, adhésif, capteur, nappe, connecteur, afficheur ou bruit représentatif, blindage, masse et firmware maîtrisé.
3. Boîtier installé : intégrer lunette, joint, fixations, châssis, alimentation, câbles, orientation, drainage, logiciel hôte et retour opérateur.
4. Production et changements : évaluer variations admises, limites d'assemblage, cycles mouillé/sec, nettoyage, usure, maîtrise firmware, remplacement et déclencheurs de revalidation.

ISO 9241-210:2019 inscrit la conception centrée sur l'humain dans le cycle de vie des systèmes interactifs. Pour une IHM utilisée mouillée ou gantée, l'événement capteur ne suffit pas. L'opérateur doit comprendre si le contact est détecté, si la cible est acceptée, si la commande est autorisée, si la machine agit et si l'action s'achève.

Signal favorable : l'approbation repose sur des unités représentatives de la série, dans leur configuration mécanique et électrique installée, avec des enregistrements versionnés.

Alerte : une vidéo, un toucher sec au centre ou une unique éprouvette artisanale est présenté comme qualification de production.

2.8 Figer les contrôles de fabrication et les déclencheurs de revalidation

Une modification apparemment cosmétique peut déplacer la marge eau/gant : nouveau fournisseur de vitre, vernis dur, empilage d'encres, adhésif, couverture du collage, entrefer local, afficheur, finition de lunette, câble, connecteur, point de masse, contrôleur, firmware ou produit de nettoyage.

Le dossier de définition comprend plans de vitre et d'impression, données d'électrodes et de routage, alignements, adhésifs et procédés de collage, PCB ou FPC, connecteurs, afficheur, alimentation, masse, blindage, garde, lunette, joint, boîtier, drainage, versions contrôleur/firmware, registre des gants, procédures liquides, moyens d'essai, règles d'acceptation et responsables des changements.

La page JASPER consacrée aux essais et au contrôle qualité peut servir à cadrer plans, échantillons, assemblage, inspection et changements. Elle ne prouve pas qu'un essai PCAP eau/gant, une trace de contrôleur ou une validation d'équipement installé a déjà été réalisé.

Signal favorable : le plan de contrôle identifie caractéristiques, révisions admises, preuves conservées, changements fournisseurs, responsabilité firmware et événements déclenchant une revalidation.

Alerte : une nouvelle vitre, colle, dalle, enveloppe ou version firmware peut entrer en production sans revue de performance tactile.

3. Le transfert d'ingénierie d'une IHM PCAP suit six étapes

Le transfert part du comportement attendu et se termine par des preuves approuvées. Commencer par le graphisme ou par une demande vague de sensibilité conduit mécanique, électronique, firmware et qualité à optimiser des objectifs différents.

Étape 1 — Écrire la spécification des états d'usage

Lister doigt nu, doigt mouillé, chaque modèle de gant, gants superposés, manche ou paume invalide et stylet éventuel. Croiser ces entrées avec gouttes, film, ruissellement, accumulation, essuyage, résidu et récupération. Pour chaque case, définir réponse, événement interdit, conséquence de commande, retour opérateur et repli sûr.

Étape 2 — Fournir l'empilage de série, pas seulement une vitre nominale

Émettre des plans maîtrisés pour matériau, revêtement, texture, impression, bordure, adhésif, collage optique, capteur, jeux locaux, afficheur, lunette, joint, vis, châssis, masse, blindage, garde, câble, connecteur, angle de pose et drainage. Les tolérances qui changent le champ ou le trajet de l'eau doivent être visibles.

Étape 3 — Attribuer le contrôleur et le logiciel

Nommer la famille de contrôleur si elle est choisie, le propriétaire du firmware, celui du logiciel hôte, l'accès aux données brutes et le responsable des versions. La commande doit dire si JASPER fournit une face avant physique, participe au réglage ou reçoit une configuration approuvée par un tiers. Cette limite ne doit pas rester dans une chaîne d'e-mails.

Étape 4 — Construire par paliers et conserver les données brutes

À chaque palier, enregistrer l'assemblage exact, la condition, les traces disponibles, les coordonnées, les transitions, le retour opérateur, des photographies de l'état liquide, les identifiants de gants et les révisions. Comparer une défaillance au palier précédent avant de modifier un seuil.

Étape 5 — Approuver une matrice de validation

Croiser entrée, état de surface, position, orientation du boîtier, mode afficheur/alimentation, environnement, variation d'assemblage et état de cycle de vie. Séparer détection, précision, faux événements, relâchement, verrouillage, récupération et retour. Le plan qualité de l'OEM détermine l'échantillonnage selon le risque ; l'article ne prescrit aucun nombre universel.

Étape 6 — Figer le dossier de définition et les règles de changement

Le dossier de définition rassemble plans, nomenclature, alternatives admises, version ou empreinte de configuration, comportement hôte, méthode d'essai, moyens, limites d'acceptation, enregistrements et responsables de l'approbation. Une substitution d'achat qui modifie un diélectrique ou une géométrie conductrice revient à l'ingénierie avant expédition, même si forme et couleur semblent identiques.

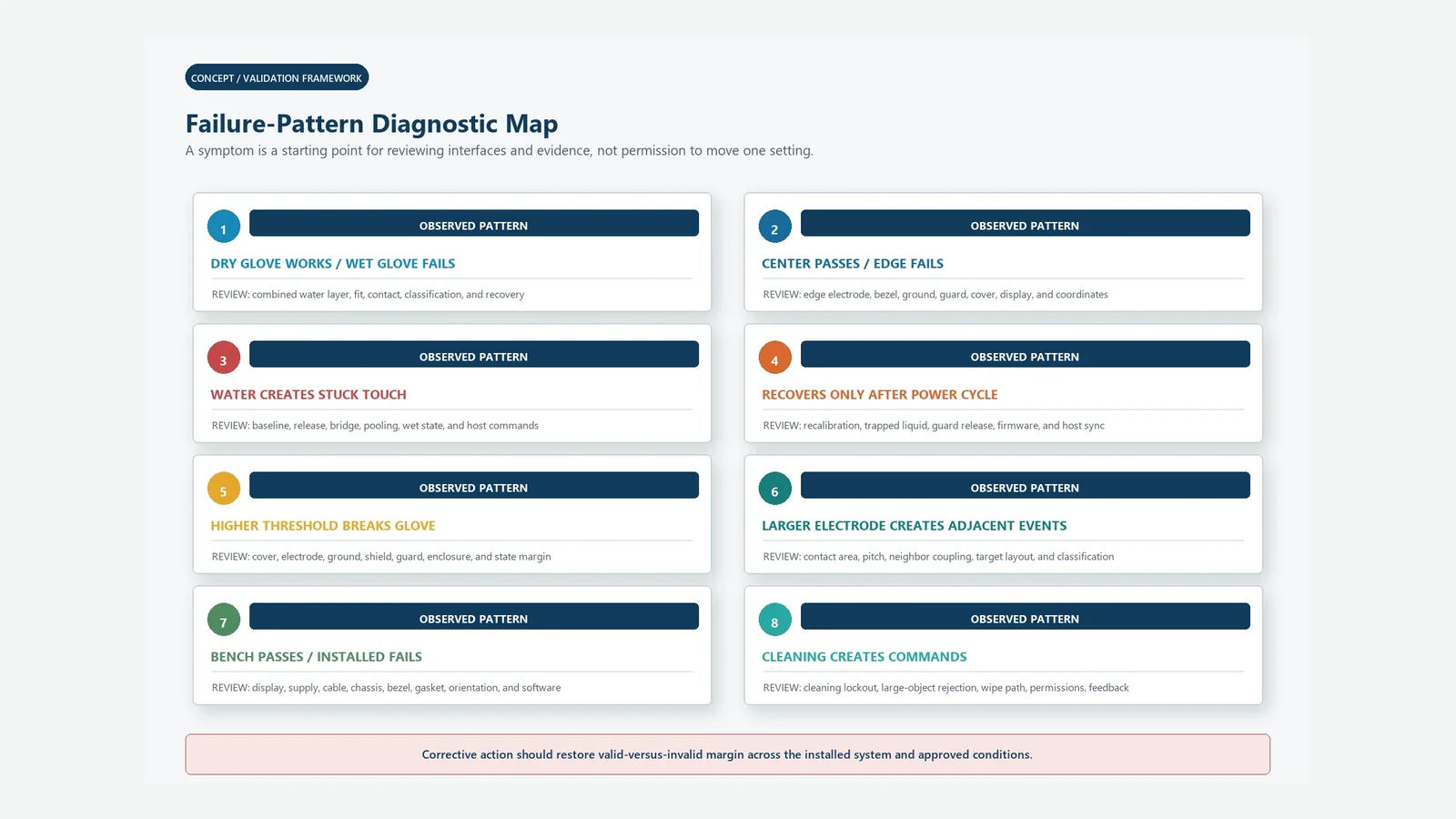

4. La matrice de validation révèle la chaîne de défaillance eau/gant

Une matrice empêche une démonstration réussie avec gant sec de masquer un défaut au gant mouillé, au bord, sous bruit d'afficheur ou pendant la récupération. Le nombre d'échantillons et la méthode d'acceptation viennent du risque projet, des exigences applicables, de la variation de production et du plan qualité OEM.

Lorsqu'un essai échoue, remonter la chaîne avant d'augmenter ou de réduire la sensibilité.

5. Le PCAP n'est pas toujours adapté aux gants et à l'eau

Le tactile capacitif projeté n'est pas le meilleur choix lorsque le gant approuvé produit trop peu de signal séparable à travers la vitre imposée, lorsque l'état liquide recouvre l'entrée valide, ou lorsque la sécurité d'exploitation ne tolère ni classement incertain ni verrouillage temporaire. Il convient aussi de reconsidérer le PCAP si l'usage impose un stylet passif, un outil isolant dur, un retour tactile fort ou une commande continue sous liquide non maîtrisé.

Dans ces cas, évaluer une couche résistive, un interrupteur à membrane étanche, une commande mécanique, un sélecteur rotatif ou une IHM hybride. Le choix dépend de la tâche et de la conséquence d'un défaut. Le réglage du contrôleur ne doit pas masquer une incompatibilité de technologie.

6. La liste d'entrée projet prépare le réglage et la validation

Transmettre ce dossier avant de figer graphisme, routage, collage et outillage :

• [ ] Tâche de l'équipement, opérateur, angle, portée, posture et conséquence de commande
• [ ] Doigt nu, doigt mouillé, gant, manche, paume, stylet et objets invalides
• [ ] Fabricant, modèle, matière, taille, couches, ajustement et méthode d'humidification de chaque gant
• [ ] Gouttes, condensation, film, ruissellement, accumulation, essuyage, nettoyant, résidu et récupération
• [ ] Touches, curseur, molette, coordonnées, gestes, multi-touch, bords et zones inactives
• [ ] Matériau, revêtement, finition, courbure, épaisseur, impression, bordure et fournisseur de vitre
• [ ] Adhésif ou collage optique, couverture, jeux, bulles, vides et polymérisation
• [ ] Motif, pas, pistes, bord, nappe, connecteur et plans d'alignement des électrodes
• [ ] Afficheur, PCB, alimentation, câbles, châssis, masse, blindage, garde, lunette, joint, enveloppe et drainage
• [ ] Contrôleur, propriétaires firmware/hôte, accès brut, version de configuration et méthode de mise à jour
• [ ] Détection, précision, faux événements, relâchement, verrouillage, retour, récupération et défaut
• [ ] Paliers prototypes, plan d'échantillonnage, variations, traçabilité, changements et responsables d'approbation

Cette liste transforme la demande en dossier d'ingénierie contrôlable. Une donnée absente devient une décision ouverte dans le projet ; elle n'est pas remplacée par une hypothèse du fabricant.

8. Transmettre la vitre de protection et l'environnement d'utilisation

Pour une revue d'ingénierie, transmettre le plan de la vitre et l'empilage matière, le concept de cibles et d'électrodes, le registre exact des gants, la table des états liquides, l'afficheur et l'alimentation, l'orientation du boîtier, le plan masse/blindage/garde, le drainage, la limite du contrôleur et la matrice d'acceptation.

JASPER peut être évalué comme une option de fabrication pour la face avant PCAP. L'offre doit préciser qui prend en charge la conception de détection, le réglage, le firmware, les moyens d'essai et la validation de l'équipement installé.

Méthode et divulgation : JASPER a préparé ce guide neutre à partir des documents publics de Texas Instruments, Microchip Technology et Infineon Technologies, ainsi que des pages officielles IEC 60529 et ISO 9241-210:2019. Aucun projet client, support de contrôleur, résultat d'essai, prix, MOQ ou délai propre à JASPER n'est revendiqué.

Sources

1. Texas Instruments, CapTIvate Technology Guide: Design Guide.
2. Texas Instruments, TIDM-1021 Liquid-Tolerant Capacitive Touch Keypad Reference Design.
3. Microchip Technology, AN2934 Capacitive Touch Sensor Design Guide.
4. Microchip Technology, AVR3002: Moisture Tolerant QTouch Design.
5. Infineon Technologies, AN85951: PSoC 4 and PSoC 6 MCU CAPSENSE Design Guide.
6. International Electrotechnical Commission, IEC 60529 — Degrees of protection provided by enclosures.
7. International Organization for Standardization, ISO 9241-210:2019 — Human-centred design for interactive systems.

Questions fréquentes

Un écran tactile capacitif peut-il fonctionner à travers un gant épais ?

Oui, à condition de concevoir ensemble la référence exacte du gant, la vitre, les électrodes, le contrôleur, la masse, l'environnement et les cibles. « Gant épais » n'est pas une spécification. Il faut identifier fabricant, modèle, taille, couches, ajustement, construction du doigt, état mouillé ou sec, posture et commandes requises, puis éprouver cet article sur l'ensemble installé.

Augmenter la sensibilité suffit-il pour utiliser des gants ?

Non. Un seuil plus bas ou un gain supérieur peut révéler un signal ganté faible, mais réduire l'écart avec l'eau, la manche, la paume, le bruit de l'afficheur, les bords et les variations d'assemblage. Les données brutes doivent comparer le contact ganté valide le plus faible à l'événement invalide le plus fort avant toute modification.

Qu'est-ce que le rejet de l'eau sur un écran tactile capacitif ?

Le rejet de l'eau est le comportement défini du système lorsqu'un liquide est présent sans entrée utilisateur valide. Le système peut ignorer les gouttes, entrer dans un état eau, limiter les commandes ou verrouiller l'interface. Il doit aussi définir l'entrée, le retour opérateur, les permissions de l'hôte, la sortie et la récupération ; ce n'est pas un indice IEC 60529.

Un écran PCAP peut-il reconnaître un doigt mouillé ?

Oui, si le doigt mouillé constitue un état spécifié et validé. Il faut définir le liquide, son application, la cible, le mouvement, la surface, l'orientation du boîtier, les coordonnées acceptées, la limite de faux événements, le relâchement et la récupération. Un système qui rejette l'eau sans utilisateur ne suit pas automatiquement un doigt mouillé, et inversement.

Une électrode de garde rend-elle la face avant étanche ?

Non. Une voie de garde peut surveiller un périmètre ou un état liquide dans certaines architectures de contrôleur. La protection de l'enveloppe dépend de la vitre, des joints, des assemblages, des fixations, de la nappe, du connecteur et de la configuration d'essai IEC 60529. L'utilisation sur surface mouillée exige une validation distincte du capteur, du firmware, de l'hôte et de la récupération.

Comment adapter la taille et le pas des électrodes à un gant ?

Il faut les évaluer avec le contact réel du gant, la cible visuelle, la vitre, les voisins, les bords, les pistes, la méthode du contrôleur et les ponts d'eau. Une électrode plus grande peut accroître à la fois le couplage utile et le couplage indésirable. Il n'existe pas de taille ou de pas universel ; les motifs candidats se comparent sur des ensembles représentatifs de la série avec des mesures conservées.

Pourquoi une dalle PCAP fonctionne-t-elle au laboratoire mais pas dans le boîtier ?

L'afficheur, l'alimentation, les câbles, le châssis, la masse, le blindage, la lunette, le joint, les fixations, l'orientation et le drainage modifient capacité, bruit et trajet du liquide. Une éprouvette collée temporairement omet ces effets. La validation doit être répétée avec l'empilage, le boîtier, les états de puissance, le logiciel hôte et le retour opérateur prévus.

Un boîtier classé IP prouve-t-il que le tactile fonctionne sous la pluie ?

Non. IEC 60529 classe la protection d'une enveloppe lors d'essais spécifiés ; la norme ne définit ni précision tactile, ni faux événements, ni verrouillage, ni suivi du doigt mouillé, ni récupération pendant l'exposition. Aptitude tactile mouillée et protection contre la pénétration exigent des spécifications, essais, configurations et approbations séparés.

Quelles données conserver pendant le réglage eau et gants ?

Lorsque le contrôleur le permet, conserver mesure brute, référence, écart tactile, bruit, seuils, hystérésis, états détectés et rejetés, état garde/eau, coordonnées, réponse, relâchement et récupération. Chaque enregistrement porte matériel, firmware, vitre, capteur, afficheur, boîtier, gant, liquide, orientation, environnement et condition d'alimentation.

Que doit transmettre un OEM avant de demander le réglage d'une dalle PCAP ?

L'OEM transmet l'empilage de la vitre, le concept d'électrodes et de cibles, les gants exacts, la table des états liquides, les données d'afficheur et d'enveloppe, la répartition masse/blindage/garde, la responsabilité contrôleur-firmware, le comportement hôte et les règles de validation. Ce dossier révèle les décisions manquantes avant de figer graphisme, collage, routage et outillage.
