Écran tactile capacitif sur mesure : guide de conception

La réussite d'un écran tactile capacitif sur mesure dépend du système installé, pas du seul dessin décoratif. Avant l'outillage, l'équipe OEM doit figer les zones visible et tactile, le couple capteur-contrôleur, l'empilage complet de la face, la bordure imprimée, la nappe FPC, le collage, l'afficheur, les masses et blindages, les états avec eau ou gants, puis les preuves d'acceptation. Ce guide aide les équipes mécanique, électronique, logiciel embarqué, qualité et achats à préparer un dossier PCAP industrialisable. Il ne fixe ni motif universel d'électrodes ni résultat IP, CEM, médical ou d'usage humide pour un assemblage qui n'a pas été testé.

Dernière mise à jour : 3 août 2026

1. Concevoir le système PCAP installé, pas seulement le décor de face

Un écran capacitif projeté, ou PCAP, forme une chaîne de signal. Le doigt se couple au capteur à travers une face diélectrique. Une nappe FPC transporte ensuite des signaux analogiques de faible niveau ou une interface numérique déjà traitée. Le contrôleur mesure et classe l'événement; le logiciel hôte décide enfin de l'action de la machine. L'afficheur, son alimentation, le cadre métallique, la masse, le collage, l'eau, les gants et le boîtier modifient cette chaîne.

Doigt / gant approuvé / eau ou produit de nettoyage
                         |
                         v
Traitement de surface + face de protection + bordure imprimée
                         |
                         v
Adhésif ou entrefer défini + électrodes du capteur PCAP
                         |
                         v
Nappe FPC + connecteur + stratégie de masse et de blindage
                         |
                         v
Contrôleur tactile + configuration + version du micrologiciel
                         |
                         v
Afficheur + alimentation + boîtier + logique hôte + retour opérateur

Le guide QTAN0080 maXTouch Sensor Design Guide de Microchip traite le motif, le pas, le substrat, la face avant, le blindage et le routage de la nappe comme des choix liés. Le livre blanc Industrial Capacitive Touchscreen Design Made Simpler d'Infineon ajoute le choix du contrôleur, le rapport signal/bruit, le bruit de l'afficheur et l'intégration industrielle. Une face attrayante ne suffit donc pas à approuver l'interface installée.

Le périmètre acheté doit être tout aussi précis. Les écrans tactiles capacitifs sur mesure de JASPER peuvent être étudiés lorsqu'un OEM recherche une face physique, un capteur, une nappe, un adhésif, un joint, un éclairage ou un assemblage adapté. Le devis doit néanmoins attribuer la conception des électrodes, le choix et le réglage du contrôleur, le micrologiciel, le collage sur afficheur, l'étanchéité du boîtier et la validation de l'équipement final.

Le PCAP coordonné posé devant un écran n'est pas la seule architecture. Des touches, curseurs ou molettes capacitifs discrets peuvent se trouver derrière une face opaque imprimée, avec des électrodes sur circuit imprimé ou FPC. L'achat d'une face de protection seule constitue encore un autre périmètre. Le plan contrôlé et l'offre doivent nommer sans ambiguïté ce qui est fourni.

2. Dix jalons pour concevoir un écran tactile capacitif sur mesure

Ces dix jalons transforment la conception en décisions auditables. Pour chaque point, le fournisseur doit pouvoir présenter le plan, la configuration ou le relevé d'essai correspondant; la simple mention d'une option au catalogue ne suffit pas.

Jalon 1 : définir l'assemblage fourni et les responsables techniques

Commencer par nommer l'assemblage : face imprimée seule, face avec capteur, module capteur-contrôleur, ensemble collé à l'afficheur ou face IHM complète. Qui crée le motif d'électrodes? Qui sélectionne et programme le contrôleur? Qui détient le fichier de réglage, le diagnostic, le mappage hôte, les essais d'entrée d'eau et l'application de la norme d'équipement?

La même matrice de responsabilités doit apparaître dans l'appel d'offres, la proposition, les notes de plan, la nomenclature, le dossier logiciel et le plan de validation. Une incohérence bloque la libération. Une offre « solution tactile complète » qui exclut le comportement hôte ou les essais sur équipement doit l'indiquer explicitement.

JASPER reste une option parmi les intégrateurs qualifiés pour le périmètre réel. Le nom du fabricant ne remplace jamais la preuve que chaque responsabilité est couverte.

Jalon 2 : séparer hors-tout, zone visible, zone active, cibles, masque et cadre

Un dossier PCAP demande davantage qu'un contour général. Au moins six géométries peuvent se superposer :

• dimensions hors tout de la face;
• zone visible et zone active de l'afficheur;
• zone tactile active ou zone de détection garantie;
• cibles utilisateur de chaque icône, curseur ou geste;
• fenêtre claire et bordure décorative ou masque noir;
• ouverture du boîtier, recouvrement du cadre, bord d'adhésif et marge de routage du capteur.

Les guides d'intégration de Fannal distinguent eux-mêmes l'extérieur, la zone visible, la zone active, la zone de touche, l'ouverture du cadre et la nappe FPC. Le vocabulaire varie selon le fournisseur; la légende doit donc le définir. Réutiliser l'abréviation AA pour la zone active de l'afficheur et celle du toucher crée un risque direct de décalage.

Choisir une référence primaire et une origine de coordonnées. Cotier l'afficheur, le capteur, les centres d'icônes, l'impression, l'adhésif, l'ouverture du boîtier et la sortie de nappe depuis ce même repère. Indiquer aussi l'orientation de l'afficheur et les axes X/Y. Un fichier de capteur retourné en miroir peut rester cohérent en interne; seule la superposition commune révèle l'erreur système.

Signal favorable : le fournisseur superpose toutes les couches libérées à l'échelle 1:1 et mesure leur recalage sur les références communes.
Signal d'alerte : la CAO mécanique part du centre, le décor part d'un bord de coupe et le contrôleur part d'un angle non repéré.

Jalon 3 : associer le motif d'électrodes au contrôleur et à la face

L'icône visible n'est pas la spécification de l'électrode. Un PCAP coordonné emploie généralement des structures d'émission et de réception croisées; des touches discrètes peuvent utiliser l'auto-capacité ou la capacité mutuelle. Le pas, les intervalles, les bords, le routage, les charges parasites et la méthode d'acquisition du contrôleur interagissent.

Microchip QTAN0080 décrit plusieurs familles de motifs maXTouch et prend la face et le substrat comme données de conception. Le guide de conception CapTIvate de Texas Instruments relie également face, géométrie, routage, masse, bruit, humidité et réglage. Ces documents sont propres à des familles de contrôleurs; ils n'autorisent pas à copier un losange, un diamètre de touche ou un blindage dans une autre architecture.

Figer ensemble :

1. la référence ou la famille approuvée du contrôleur;
2. l'architecture du capteur et le fichier source des électrodes;
3. la matrice ou le mappage des canaux;
4. la révision de l'empilage face-impression-collage-capteur;
5. le comportement aux bords et aux angles;
6. la configuration et la version du micrologiciel;
7. l'accès aux données brutes ou au diagnostic nécessaire à la validation;
8. le responsable de l'approbation des changements.

Signal favorable : la revue du capteur cite la révision de la documentation du contrôleur et l'empilage représentatif de la série.
Signal d'alerte : un capteur générique est commandé, puis le réglage logiciel est censé rattraper toute condition mécanique ou électrique.

Jalon 4 : traiter la face de protection comme une géométrie électrique

La conception du verre de protection comprend le matériau, l'épaisseur nominale et sa tolérance, le traitement, la planéité ou la courbure, les chants, le système d'impression, la fenêtre claire, l'encre dead-front, les décors métalliques, l'interface adhésive et la variation de fabrication. Microchip AN2934 confirme la relation générale : augmenter la distance diélectrique réduit le couplage et impose de revoir électrodes et sensibilité. Le document ne fixe pas d'épaisseur maximale valable pour tous les contrôleurs.

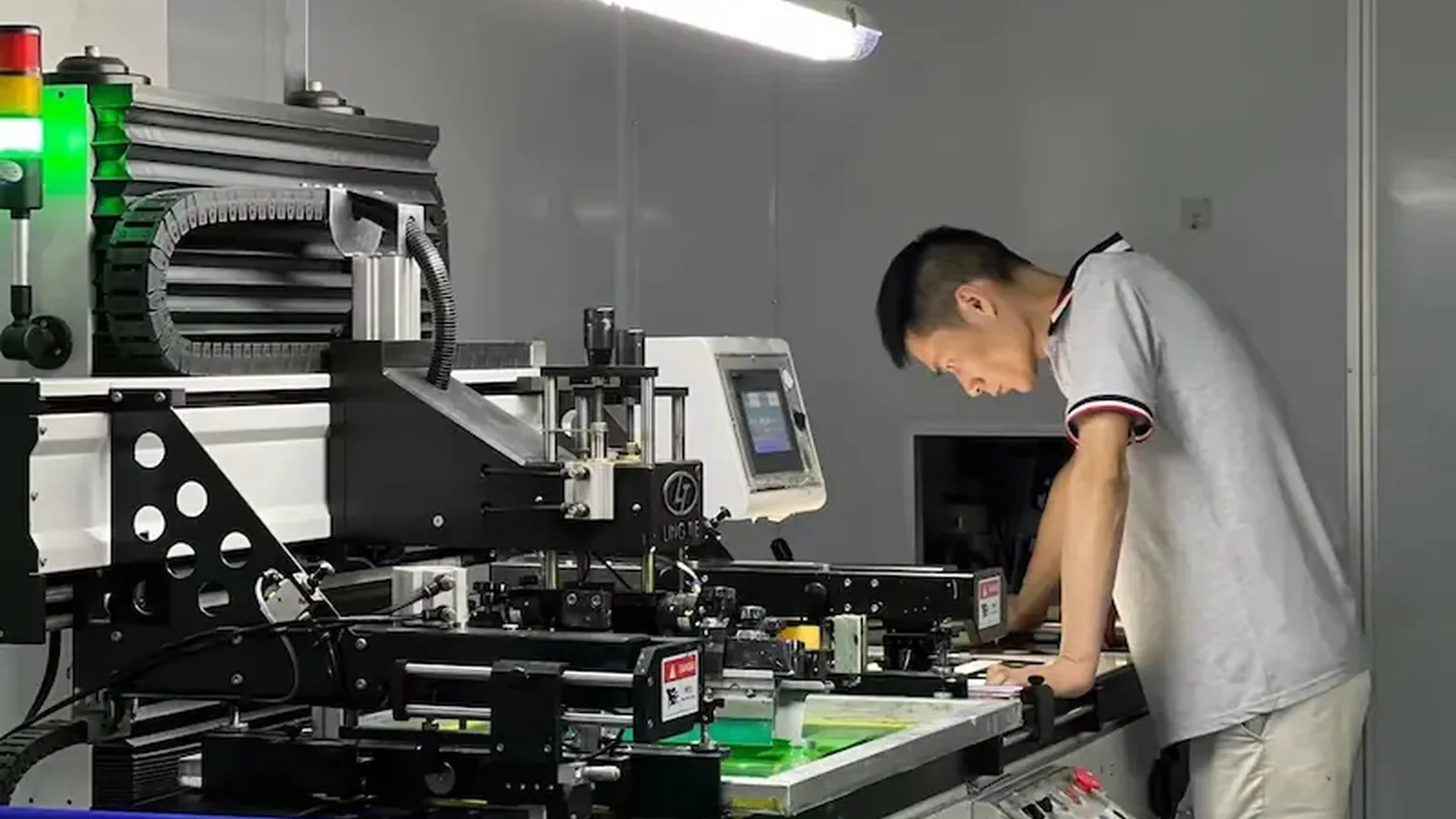

La bordure imprimée remplit une fonction. Un masque noir épais crée une marche pour l'adhésif optique ou structurel. Une encre métallique conductrice peut déformer le champ. Une icône dead-front modifie localement l'empilage optique. Le dossier de décor doit préciser l'ordre d'impression, le profil d'épaisseur durcie lorsqu'il est critique, la tolérance de recalage, les restrictions de conductivité et les conditions d'examen éclairé et non éclairé.

Jalon 5 : maîtriser l'empilage diélectrique complet et le collage

L'empilage capacitif réunit toutes les couches entre l'opérateur et les électrodes, et pas seulement le verre :

Contact opérateur
  -> finition de surface / antireflet / anti-traces
  -> face de protection
  -> encres décoratives, masque noir, dead-front ou logo
  -> OCA, LOCA, adhésif sensible à la pression, remplissage ou entrefer défini
  -> substrat transparent ou opaque du capteur et électrodes
  -> blindage éventuel / espace afficheur / module d'affichage
  -> appui mécanique et boîtier

Texas Instruments cite étiquettes, encres, adhésifs, matériaux de transition et poches d'air parmi les entrées mécaniques et électriques. Une poche non maîtrisée modifie le chemin diélectrique et peut varier sur la surface. Un entrefer prévu entre capteur et afficheur peut être valide; un vide accidentel entre face et capteur est un défaut si le plan approuvé ne le permet pas.

La fiche technique 3M CEF28XX/OCA 802XX de mai 2026 décrit une famille conformable aux marches de surface et propose des épaisseurs nominales de 100, 150, 200, 250 et 350 µm, soit 4,0, 6,0, 8,0, 10,0 et 14,0 mil. Ces valeurs illustrent une gamme 3M; elles ne prouvent pas qu'une épaisseur remplira une marche donnée ni qu'elle appartient au procédé de JASPER. Le matériau, son épaisseur, les substrats, le profil d'encre, la pression, le vide, la température, la polymérisation et les critères d'inspection doivent être validés ensemble.

Signal favorable : le plan de collage définit zone totale, périphérique ou locale, référence matière, nominal et tolérance, préparation de surface, protecteur, séquence, bulles et particules admissibles, planéité, reprise et inspection.
Signal d'alerte : « collage optique » figure dans l'offre sans adhésif, marche d'encre, procédé ni règle d'acceptation.

Jalon 6 : concevoir ensemble la nappe FPC, le connecteur et la limite du contrôleur

Les pistes brutes du capteur appartiennent au réseau analogique de mesure. Longueur de nappe, pistes voisines, plis, connecteur, blindage, châssis et câble afficheur modifient capacité parasite et bruit couplé. Le guide MXTAN0208 de Microchip traite routage FPC, masse, garde, blindage commandé, empilage et régions de pli comme des décisions électriques.

Deux limites de responsabilité sont fréquentes :

Contrôleur distant :
électrodes -> FPC -> connecteur -> contrôleur sur la carte hôte OEM

Contrôleur local :
électrodes -> contrôleur proche, COF ou COB -> interface numérique -> hôte OEM

La première solution laisse l'électronique active hors du panneau, mais expose les signaux bruts à la nappe, au connecteur, au routage hôte et au bruit installé. La seconde raccourcit les chemins sensibles, tout en ajoutant alimentation, programmation, version logicielle, diagnostic, interface, durée de disponibilité et gestion des changements à l'assemblage tactile.

Le plan de nappe doit montrer structure, fonctions des conducteurs, numérotation, côté des contacts, connecteur associé, raidisseur, zones de pli et d'exclusion, pli statique ou dynamique, masse/blindage, scellement de sortie, reprise d'effort et points de test.

Jalon 7 : cartographier afficheur, masses, métaux, blindages et sources de bruit

Un capteur validé seul sur table n'est pas validé dans la machine. Un dessin système doit localiser :

• contour LCD ou OLED, espace tactile-afficheur, nappe de l'afficheur et circuits de pilotage;
• convertisseurs à découpage, chargeurs, pilotes de rétroéclairage, moteurs, relais, chauffages, radios et antennes;
• cadre, châssis, fixations, décors métalliques et revêtements conducteurs;
• capteur, pistes brutes, contrôleur, masse, garde, blindage commandé et écrans de câble;
• bords, joints, connecteurs et sorties de nappe accessibles aux décharges électrostatiques;
• modes d'alimentation, rafraîchissement, radio, charge, veille, démarrage et défaut.

Infineon relie le bruit de l'afficheur, la face, le rapport signal/bruit du contrôleur, la masse et le blindage. L'artefact utile est une carte où chaque conducteur devient agresseur, victime, référence ou barrière. « Ajouter de la masse partout » n'est pas une méthode : une masse proche peut réduire un couplage ou déformer le champ utile.

IEC 61000-4-2:2025, troisième édition publiée le 7 mars 2025, définit niveaux, forme d'onde, équipement, montage, procédure, étalonnage et incertitude pour l'immunité aux décharges électrostatiques. La norme produit et l'analyse de risque choisissent toujours les niveaux et critères d'acceptation. Un capteur nu ou un simple contrôle de continuité ne constitue pas un essai conforme de l'équipement.

Jalon 8 : spécifier eau, gants, nettoyage et retour comme des états

« Fonctionne avec des gants » ne dit rien du matériau, de l'épaisseur, de l'ajustement, de l'humidité, de l'usure, de la température, de la cible ni du mode du contrôleur. « Fonctionne mouillé » ne distingue pas gouttes, film, ruissellement, accumulation, contamination conductrice, démarrage humide, essuyage, verrouillage, récupération et faux appuis.

Le contrôleur détecte un signal; l'hôte décide si ce signal devient une commande. ISO 9241-210:2019, confirmée en 2025, couvre les activités de conception centrée sur l'humain pendant le cycle de vie d'un système interactif. Pour une IHM PCAP, détection, états désactivés, retour visuel, sonore ou haptique, et récupération doivent être approuvés ensemble.

Jalon 9 : traiter collage, cadre, joint et sortie de nappe comme une seule enveloppe

Une face continue facilite parfois le nettoyage, mais son apparence ne démontre aucune protection contre les pénétrations. Définir le recouvrement de la face, la géométrie de l'adhésif ou du joint, l'appui, la compression, les angles, les perçages, la fenêtre afficheur, les jonctions du boîtier, la sortie de nappe, le chemin du connecteur, les fixations, le drainage et la maintenance.

IEC 60529 classe les degrés de protection assurés par les enveloppes. Une revendication IP doit donc identifier l'enveloppe et la configuration testées. Une face, un capteur, un cordon adhésif ou une nappe ne récupère pas l'indice d'un produit similaire.

Le collage optique intégral n'est pas toujours supérieur. Il peut convenir à un empilage optique et mécanique maîtrisé, mais augmente les contraintes sur la matière, les tensions, la propreté, la reprise et le procédé. Un collage périphérique ou un entrefer d'affichage peut mieux convenir à un équipement réparable, sous réserve de valider toucher, optique, étanchéité et appui mécanique dans cette construction.

Jalon 10 : approuver des montages représentatifs et maîtriser les changements

Un prototype ne répond qu'à la question pour laquelle il a été construit. Une face transparente peut valider la couleur d'impression, pas le bruit de l'afficheur. Un capteur laminé à la main peut démontrer le principe, pas la variation de bulles ou de contraintes en série. Une unité parfaitement réglée ne représente pas la dispersion de lot.

Structurer le prototypage par risque :

1. coupon capteur-empilage pour le couplage et la faisabilité du contrôleur;
2. face, impression, collage, capteur, nappe et connecteur représentatifs du procédé visé;
3. équipement alimenté avec afficheur, masses, câbles, boîtier et logique hôte de production;
4. plusieurs montages représentatifs couvrant la variation autorisée et les conditions environnementales du projet.

L'approbation doit lier chaque échantillon aux révisions de plan, décor, nomenclature, contrôleur, configuration, micrologiciel, afficheur, boîtier et protocole d'essai. Elle doit aussi définir les substitutions qui exigent une revue ou une nouvelle validation.

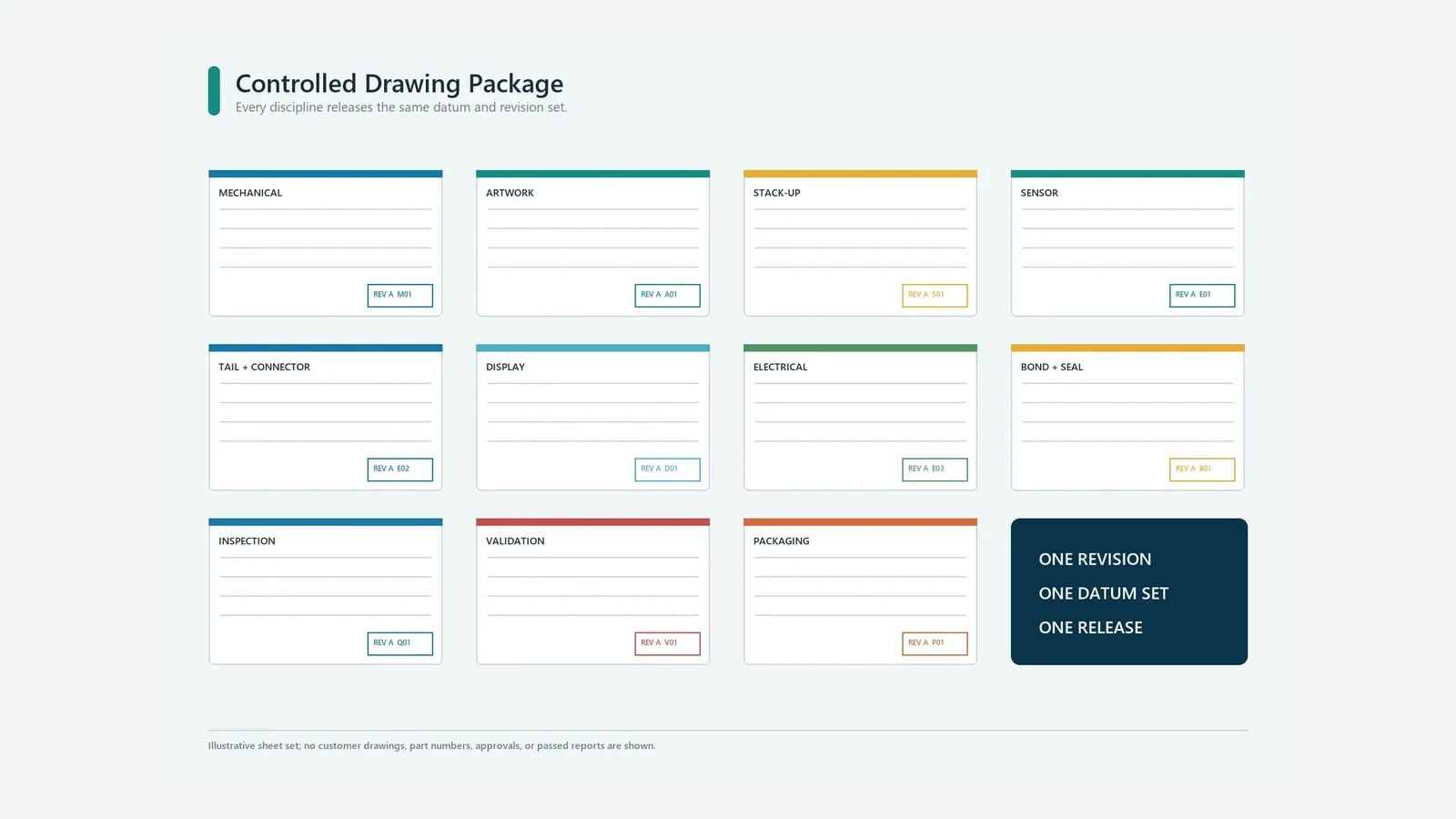

3. Contenu du dossier de plans d'une dalle tactile PCAP

Un plan PCAP est en réalité un ensemble coordonné de documents de fabrication et d'interface. Les guides fournisseurs demandent souvent un fichier CAO ou PDF à l'échelle 1:1; un dossier de production doit en plus conserver les sources natives, les vues contrôlées et les relations de révision.

Vérifier les chaînes de cotes fonctionnelles

La pire combinaison autorisée doit encore s'assembler, présenter l'aspect attendu et conserver la géométrie de détection validée. Examiner des chaînes, pas des cotes isolées :

Référence du boîtier
 + variation de l'ouverture, du cadre et de l'appui
 + contour de face et recalage de l'impression
 + position et épaisseur de l'adhésif ou du joint
 + recalage du capteur
 + position de l'afficheur et image active
 + sortie FPC et chemin du connecteur
 = relation optique, mécanique et tactile installée

Les chaînes typiques relient centre d'icône et centre d'électrode, image et fenêtre claire, bord du capteur et cadre métallique, bord d'adhésif et zone visible, sortie FPC et lumière du boîtier. Identifier les caractéristiques critiques et associer chaque tolérance à une méthode de mesure réelle. Une valeur serrée sans moyen de contrôle ne maîtrise rien.

Figer la propriété numérique comme la propriété mécanique

Enregistrer la configuration du contrôleur, le fichier de réglage, la propriété du binaire ou du code source, le moyen de programmation, l'identifiant de version, le démarrage et la réinitialisation, le mappage hôte, l'interface de diagnostic et la méthode de mise à jour. Si le contrôleur reste sur la carte OEM, le fournisseur du panneau a tout de même besoin de ses contraintes électriques avant de libérer capteur et FPC.

4. Processus de conception et d'achat en six étapes

Étape 1 : fournir les données du produit installé

Transmettre la CAO face/boîtier, le plan de l'afficheur, les cibles d'interface, l'opérateur et les gants, les liquides et produits de nettoyage, la limite capteur-contrôleur, le trajet FPC, le connecteur, l'environnement métal/masse/bruit, les normes d'équipement et le contexte de production. Un croquis suffit pour démarrer une étude; il ne libère pas une impression ou un motif d'électrodes recalés.

Si l'architecture n'est pas fixée, comparer les écrans tactiles PCAP aux alternatives avant de s'engager.

Étape 2 : figer périmètre, références et architecture

Rédiger la matrice de responsabilités. Choisir PCAP coordonné, touches discrètes, curseur/molette ou face seule. Définir origine, zones afficheur et toucher, rotation de l'IHM, emplacement du contrôleur, interface hôte et diagnostic. Un contrôleur encore indécis reste une dépendance technique, pas une note d'achat.

La revue doit produire un plan de contrôle d'interface et une liste de points ouverts. Ne pas lancer l'outillage de face tant que bord du capteur, masque imprimé, sortie FPC ou relation à l'afficheur restent provisoires.

Étape 3 : co-concevoir face, capteur, nappe et collage

Construire l'empilage représentatif de la série. Examiner dans une même revue matériau et épaisseur de face, traitement, impression, profil de marche d'encre, motif d'électrodes, substrat du capteur, OCA, LOCA, adhésif sensible à la pression ou entrefer, trajet FPC, masse, blindage et planéité du support.

Appliquer les règles du contrôleur choisi. Mélanger des cotes issues de Microchip, Infineon, Texas Instruments et d'un plan générique ne produit pas une règle universelle. Le résultat attendu est un jeu de plans et une nomenclature liés par révision, pas une collection de captures d'écran échangées par courriel.

Étape 4 : prototyper d'abord l'interface la plus risquée

Si le couplage à travers l'empilage est incertain, fabriquer un coupon de capteur avant une grande face décorée. Si la marche d'encre domine le risque de collage, tester un coupon de procédé avec les substrats et le profil visés. Si le bruit de l'afficheur domine, intégrer tôt afficheur, alimentation, contrôleur, masse et FPC représentatifs.

L'ordre des prototypes suit le risque. L'aspect final peut attendre; une architecture de contrôleur, de collage ou de bruit défaillante ne se corrige pas par une belle impression.

Étape 5 : valider l'assemblage installé et alimenté

Installer le panneau dans un boîtier représentatif, avec afficheur, câbles, alimentation, contrôleur, configuration, logiciel hôte, retour opérateur, cadre, masse et joint. Exercer centre, bords, angles, cibles voisines, appui maintenu, séquences rapides, entrées invalides, démarrage, reset, veille/réveil, rafraîchissement, charge, radio, bruit, gants nommés, liquide, nettoyage et récupération selon le projet.

Pour la DES, les pénétrations, l'environnement ou un secteur réglementé, la norme de l'équipement fini et l'analyse de risque déterminent méthode, niveaux, nombre d'échantillons et critères. La fabrication d'un composant n'équivaut pas à l'approbation de la machine.

Étape 6 : approuver les preuves et verrouiller les changements de série

Approuver les identifiants d'échantillons contre les révisions exactes des plans, décors, nomenclatures, contrôleurs, configurations, micrologiciels, afficheurs, boîtiers, procédés et matrices d'essai. Enregistrer écarts et actions correctives. Définir ensuite les déclencheurs de requalification : fournisseur de face ou d'encre, traitement, adhésif, substrat, électrodes, empilage FPC, connecteur, contrôleur, logiciel, afficheur, boîtier, joint, masse ou procédé.

Le but n'est pas d'interdire toute évolution. Il consiste à décider quels changements demandent une revue, un nouvel échantillon, un essai partiel ou une revalidation système.

5. Matrice de validation et chaînes de défaillance

Matrice d'approbation des échantillons

De l'omission au symptôme terrain

Les sources techniques décrivent les dépendances et les méthodes. Elles ne remplacent jamais les preuves obtenues avec l'empilage, l'afficheur, le boîtier et le logiciel réels.

6. Cas où un PCAP sur mesure n'est pas le meilleur choix

Choisir un module tactile-afficheur standard lorsque son contour, ses zones visible et active, son contrôleur, son interface, sa face, ses conditions d'emploi et sa disponibilité conviennent. Personnaliser seulement le décor du cadre autour d'un module éprouvé peut réduire le risque technique et d'approvisionnement.

Choisir un clavier à membrane ou une commande physique lorsque l'effort volontaire, le retour tactile, le repérage sans regarder, un contact simple ou une fonction de sécurité câblée priment sur une surface dynamique affleurante. Une touche capacitive ne possède ni course ni claquement intrinsèque.

Choisir le résistif lorsque l'objet d'entrée validé exige une activation par pression et que les compromis optiques, gestuels, d'usure et d'intégration sont acceptables. Employer un arrêt d'urgence mécanique, une commande protégée ou une architecture redondante lorsqu'une surface tactile seule ne peut assurer la fonction de sécurité.

Le collage optique intégral peut aussi être inadapté lorsque maintenance, reprise en faible volume, contraintes, compatibilité matière, propreté ou propriété du procédé ne sont pas maîtrisées. Un entrefer intentionnel ou un collage périphérique est légitime si l'optique, le toucher, la mécanique et l'enveloppe satisfont le besoin défini.

7. Criteres d'arrêt avant outillage ou production

Bloquer la libération si l'un de ces points reste ouvert :

1. Le périmètre fourni et la propriété du contrôleur, du micrologiciel et du réglage ne sont pas écrits.
2. Zone visible, zone tactile active, cible utilisateur, masque et cadre sont confondus.
3. Motif, famille de contrôleur et empilage de production n'ont pas été revus ensemble.
4. Substrat, traitement, encres, décor conducteur, adhésif ou entrefer et capteur ne forment pas un empilage contrôlé.
5. Brochage FPC, côté des contacts, pli, connecteur, masse, blindage et limite du contrôleur sont incomplets.
6. Afficheur, alimentation, métaux, câbles et modes de bruit de production manquent à la validation.
7. Etats gants, eau, nettoyage, entrée invalide, retour, verrouillage et récupération restent vagues.
8. Un résultat IP ou DES est demandé sans frontière, norme, montage, niveau et critère d'acceptation précis.
9. Les prototypes ne représentent pas les matières et procédés de production approuvés.
10. L'approbation ne contient pas identifiants, révisions concordantes, conditions, preuves, écarts et décision.
11. Une substitution de matière, contrôleur, logiciel, afficheur ou procédé peut intervenir sans revue tactile, optique et bruit.

9. Envoyer le plan du panneau ou le contour de l'afficheur

Le premier dossier utile comprend la CAO de la face et du boîtier, le décor natif, le contour de l'afficheur, les cibles tactiles, les contrôleurs candidats ou leurs contraintes, l'empilage envisagé, le FPC et son connecteur, la carte des masses et bruits, les états gants/eau/nettoyage, les normes d'équipement et les preuves attendues. Un contour préliminaire d'afficheur suffit pour discuter du périmètre; l'outillage exige le dossier contrôlé décrit dans ce guide.

JASPER peut être étudié pour un assemblage IHM ou une revue du panneau physique lorsque le périmètre écrit correspond au besoin. Les fichiers peuvent être transmis par la revue d'ingénierie ou la page demander un devis.

Le blog technique JASPER regroupe les autres ressources françaises consacrées aux interfaces industrielles.

Sources techniques

1. Microchip Technology, QTAN0080 maXTouch Sensor Design Guide, 74 pages.
2. Microchip Technology, MXTAN0208 Design Guidelines for PCB Layouts for maXTouch Controllers, 24 pages.
3. Microchip Technology, AN2934 Capacitive Touch Sensor Design Guide.
4. Infineon Technologies, Industrial Capacitive Touchscreen Design Made Simpler.
5. Texas Instruments, CapTIvate Technology Guide.
6. 3M, CEF28XX/OCA 802XX Technical Data Sheet, mai 2026.
7. Commission électrotechnique internationale, IEC 60529, édition 2.2.
8. Commission électrotechnique internationale, IEC 61000-4-2:2025, édition 3.0, publiée le 7 mars 2025.
9. Organisation internationale de normalisation, ISO 9241-210:2019, confirmée en 2025.
10. Nelson Miller, P-CAP Design Guide, .
11. Fannal Electronics, Projected Capacitive Touch Screen Assembling Instructions, .

Questions fréquentes

Que doit contenir le plan d'un écran tactile PCAP sur mesure ?

Le dossier doit réunir le plan mécanique de la face, le décor et sa bordure imprimée, la superposition sur références communes, l'empilage diélectrique, le motif du capteur, la nappe FPC et son connecteur, l'interface du contrôleur, la carte afficheur/bruit, le collage et l'étanchéité, le plan de contrôle, la matrice de validation et la gestion des révisions. Fournir les fichiers CAO ou vectoriels natifs avec des PDF contrôlés.

À quel moment faut-il choisir le contrôleur tactile ?

Choisir la famille de contrôleur avant de libérer le motif du capteur et la nappe FPC. Elle détermine la matrice ou les canaux, la charge admissible, le routage, le blindage, le réglage, le diagnostic, l'interface hôte, la propriété du micrologiciel et l'accès aux essais. Un réglage logiciel ultérieur ne corrige pas de façon fiable un empilage physique incompatible.

Comment l'épaisseur du verre influence-t-elle le toucher capacitif ?

Une distance diélectrique plus grande réduit généralement le couplage entre le doigt et les électrodes. Matériau, épaisseur, impression, adhésif, vides, géométrie, contrôleur, masse et bruit doivent donc être conçus ensemble. Microchip AN2934 confirme cette relation, mais aucune épaisseur maximale unique ne vaut pour tous les contrôleurs PCAP et toutes les entrées.

Le collage optique est-il obligatoire devant un afficheur PCAP ?

Non. Collage optique intégral, collage périphérique, laminage du capteur sur la face et entrefer intentionnel peuvent tous être valides. Le choix modifie optique, couplage, planéité, contraintes, étanchéité, propreté, procédé, reprise et maintenance. La construction retenue doit être testée avec la face, la bordure imprimée, le capteur, l'afficheur et le boîtier réels.

Un écran tactile capacitif sur mesure peut-il fonctionner avec des gants et de l'eau ?

Oui, si le gant nommé, l'état du liquide, l'empilage, le capteur, le contrôleur et sa configuration, la masse, le boîtier, la logique hôte et les critères d'acceptation permettent la réponse voulue. Préciser quelles entrées doivent être acceptées, rejetées, verrouillées, signalées ou récupérées. « Compatible gants » et « fonctionne mouillé » ne sont pas des exigences complètes.

Faut-il placer le contrôleur sur le panneau ou sur la carte principale OEM ?

Les deux architectures sont possibles. Un contrôleur distant expose les signaux bruts à la longueur du FPC, au connecteur, au routage hôte et au bruit. Un contrôleur local raccourcit les chemins sensibles, mais ajoute alimentation, programmation, micrologiciel, diagnostic, communication, disponibilité et gestion des changements au panneau. Comparer les deux avant de figer la nappe.

Une face en verre collée rend-elle l'équipement IP65 ou IP67 ?

Non. IEC 60529 concerne la protection fournie par l'enveloppe. La configuration testée doit inclure collage ou joint de face, boîtier, jonctions, perçages, fixations, sortie de nappe, chemin du connecteur, orientation et critère d'acceptation. Une face, un capteur ou un cordon d'adhésif isolé ne porte pas un indice IP par son apparence.

Quelles preuves faut-il approuver avant la production ?

Associer les identifiants d'échantillons aux mêmes révisions mécanique, décor, empilage, capteur, FPC, nomenclature, contrôleur, micrologiciel ou configuration, afficheur, boîtier, procédé, inspection et validation. Conserver les résultats de géométrie, optique, collage, électricité, toucher, entrées invalides, bruit, démarrage, récupération, environnement, variation de série et écarts requis par le projet.
