Conception CEM d'un écran tactile capacitif : guide système EMI et ESD

Une conception CEM d'un écran tactile capacitif fiable suit chaque perturbation depuis sa source et son point d'entrée jusqu'au chemin de couplage, au noeud sensible, au défaut observable et au retour maîtrisé. Ce guide aide les équipes électriques, mécaniques, logiciel embarqué, essais et achats à définir ce qu'il faut dessiner, mesurer et valider autour d'un écran tactile capacitif projeté (PCAP). Il traite de la mise à la masse, du blindage, du routage du circuit flexible, du bruit de l'afficheur et du chargeur, des contacts du boîtier, de la protection ESD et de la préparation des essais d'immunité CEI. Il ne fixe aucun niveau d'essai universel : la norme produit applicable et le responsable des risques de l'équipement doivent définir la sévérité, les états de fonctionnement et la dégradation admissible.

Les écrans tactiles capacitifs projetés de JASPER constituent une option pour examiner l'empilage frontal, le capteur, la nappe, le connecteur et les données d'assemblage. Le projet doit néanmoins attribuer la responsabilité du contrôleur, du firmware, de l'afficheur, de l'alimentation, du blindage, du châssis, du boîtier, du réseau de protection, des essais en laboratoire et du résultat sur l'équipement complet.

Revue des sources techniques mise à jour le 27 juillet 2026.

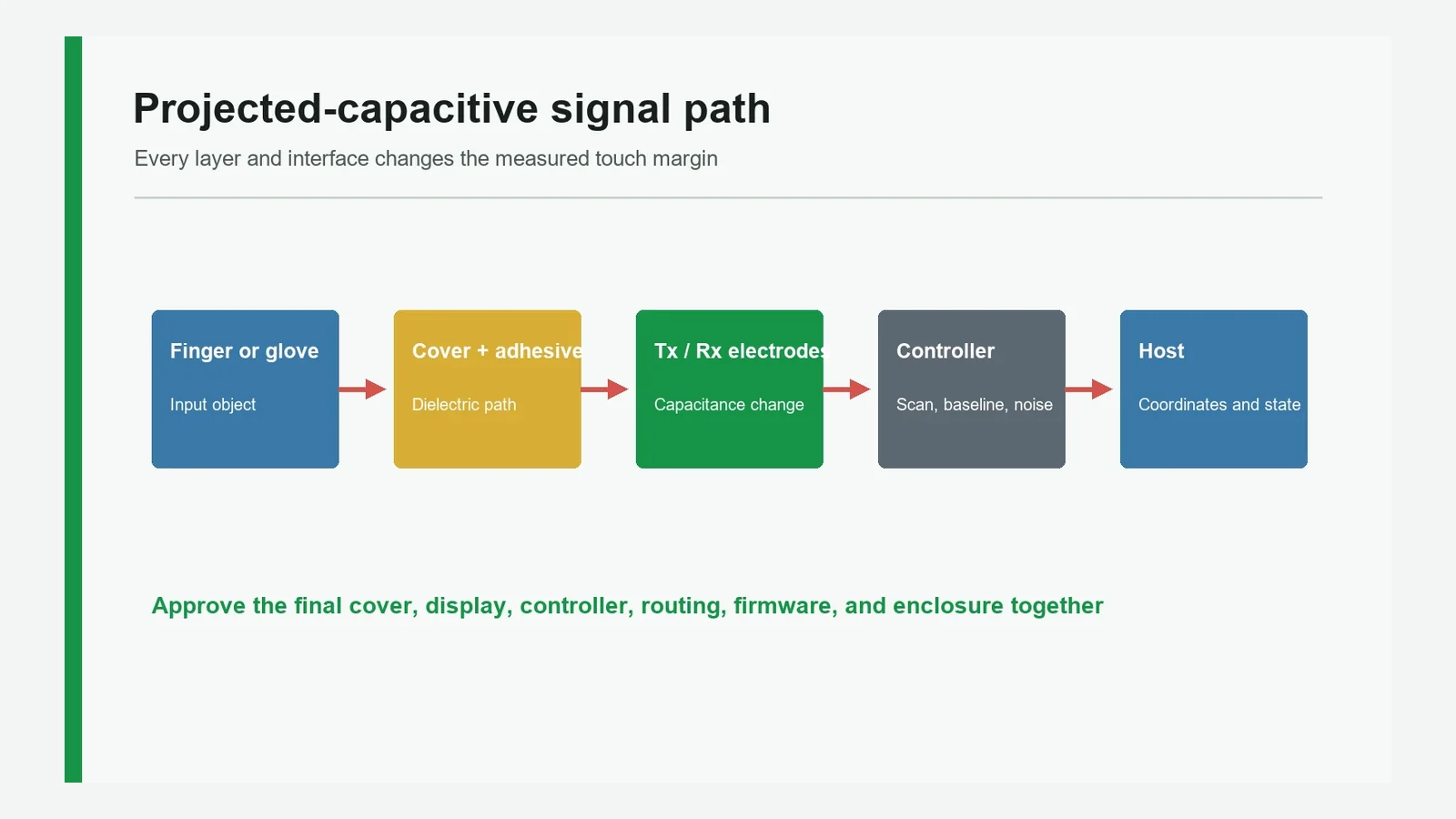

Commencer par le chemin de perturbation, pas par le blindage

Un capteur capacitif mesure de faibles variations de champ électrique. Dans l'IHM installée, cette mesure côtoie les cadences du LCD, le courant du rétroéclairage, les convertisseurs DC/DC, les chargeurs, les radios, les moteurs, les câbles externes, les parties métalliques du boîtier et le contact humain. Un blindage peut atténuer un chemin tout en ajoutant une capacité parasite ou un nouveau trajet de courant. « Ajouter un blindage » ne devient donc une décision de conception qu'après identification du chemin.

Consigner une ligne par chemin physique :

SOURCE / ÉVÉNEMENT
    ↓
POINT D'ENTRÉE
(port d'alimentation, câble, joint de façade, surface de protection, nappe d'afficheur)
    ↓
CHEMIN DE COUPLAGE
(conductif, capacitif, inductif, rayonné, impédance commune, arc)
    ↓
NOEUD SENSIBLE
(électrode, piste flexible, référence du contrôleur, reset, alimentation, liaison hôte)
    ↓
DÉFAUT OBSERVABLE
(toucher fantôme, toucher manqué, dérive, reset, blocage, dommage)
    ↓
MAÎTRISE + PREUVE
(implantation, retour, blindage, filtre, protection, état firmware, données brutes)

Texas Instruments applique ce même principe par couches dans TIDM-CAPTOUCHEMCREF : protections matérielles, fonctions du périphérique tactile et traitement du signal agissent ensemble.[1] Les performances annoncées pour ce design de référence ne valent que pour son circuit, son firmware, sa configuration d'essai et son spécimen. Elles ne prouvent rien pour un autre contrôleur, un assemblage JASPER ou un équipement OEM terminé.

Ce modèle distingue aussi des symptômes visuellement identiques. Un toucher manqué peut provenir d'une marge capteur insuffisante, d'un redémarrage du contrôleur, d'une liaison hôte figée ou d'une inhibition volontaire. Un enregistrement exploitable indique le canal concerné, les états du contrôleur, de l'hôte et de l'afficheur, l'heure de la perturbation et la reprise, au lieu de noter seulement « tactile en panne ».

Classes de défaillance à définir avant les essais

Une commande fantôme est souvent plus grave qu'une commande manquée, mais seule l'analyse de risque de l'équipement peut trancher. Ni la série CEI 61000-4 ni le manuel du contrôleur tactile ne définit cette décision applicative.

Distinguer les phénomènes EMI de l'événement ESD

Un « essai CEM » n'est pas un stimulus unique. Champ RF rayonné, RF conduite, transitoires électriques rapides en salves et décharges électrostatiques empruntent des chemins différents. Les regrouper dans une seule ligne réussite/échec efface les informations nécessaires au diagnostic.

La CEI 61000-4-2:2025 définit l'équipement, la configuration, les procédures et l'étalonnage nécessaires à un essai ESD reproductible.[2] La CEI 61000-4-3:2020 concerne les champs RF rayonnés par des sources qui ne sont pas à proximité immédiate.[3] La CEI 61000-4-4:2012 couvre les transitoires répétitifs appliqués aux ports d'alimentation, de signal, de commande et de terre.[4] La CEI 61000-4-6:2023 traite des perturbations RF couplées aux câbles, principalement de 150 kHz à 80 MHz.[5]

Ce sont des méthodes d'essai de base. La norme produit ou famille de produits décide lesquelles s'appliquent, puis fixe sévérité, modulation, temps de maintien, disposition des câbles, montage, mode de fonctionnement et critères de performance. Une démonstration ESD stable ne prouve pas l'immunité à la RF conduite. Une alimentation de laboratoire propre ne valide pas un chemin RF porté par un câble.

Construire l'immunité CEM de l'écran tactile autour de la marge de signal

L'immunité CEM d'un écran tactile capacitif est sa capacité à conserver une marge de décision valable et un comportement maîtrisé lorsque les perturbations modifient les électrodes, les pistes, les références, l'alimentation ou le séquencement. Une moyenne stable ne suffit pas. Il faut comparer les distributions de la ligne de base sans toucher, du signal tactile valide, du déplacement sous perturbation, de la réponse des canaux voisins, du seuil, de l'hystérésis et de la récupération.

Le guide CTSU 2024 de Renesas décrit un mécanisme utile : lorsque la masse du circuit n'est pas reliée à la terre, la perturbation peut déplacer la carte en mode commun ; une personne couplée capacitivement à la terre réinjecte alors ce signal par le trajet doigt-électrode.[6] Une perturbation proche de la fréquence de détection ou de ses harmoniques peut provoquer un déplacement de mesure plus important. Voilà pourquoi un écran peut rester stable à vide, puis devenir instable dès qu'une personne le touche alors qu'un chargeur ou un câble est connecté.

Le document TND6033/D d'onsemi identifie également le chargeur, les antennes, l'intégration de l'afficheur et la charge de masse comme sources de commandes tactiles fantômes dans les systèmes PCAP.[7] Le « bruit du chargeur » n'est pas une valeur unique : topologie de l'adaptateur, présence de la terre de protection, câble de sortie, capacité Y, charge, mise à la masse de l'hôte et couplage de l'utilisateur modifient le chemin.

Le firmware peut écarter un motif improbable, changer de fréquence de détection, filtrer les valeurs, ajouter un anti-rebond ou inhiber l'entrée. Il ne peut pas raccourcir un long retour ESD, éloigner une nappe d'un convertisseur de rétroéclairage ni empêcher un courant d'impédance commune de traverser la référence du contrôleur. Relever le seuil peut supprimer les touchers fantômes tout en empêchant le fonctionnement avec des gants ou en bord de zone. Allonger le filtrage peut masquer une salve au prix d'une latence inacceptable. Toute correction logicielle exige donc une comparaison avant/après du toucher valide, de l'absence de toucher, des canaux adjacents, du temps de réponse et de la reprise.

L'eau et les gants constituent un axe de réglage distinct : ils modifient les conditions aux limites du champ électrique même sans perturbation. Le plan d'immunité doit néanmoins inclure chaque état humide ou ganté requis, sans prendre le résultat au doigt sec pour équivalent.

La mise à la masse de l'écran tactile doit séparer référence et retour

La mise à la masse de l'écran tactile échoue lorsqu'une seule étiquette GND doit remplir six fonctions. Représenter séparément la référence du contrôleur, le retour numérique et d'alimentation, le cadre de l'afficheur, le blindage du câble, le châssis, la terre de protection et le retour des protections, puis seulement leurs liaisons intentionnelles.

Électrodes tactiles → référence contrôleur ──┐
Retour alimentation contrôleur ──────────────┤ réseau intentionnel
Retour afficheur/rétroéclairage ─────────────┤ (emplacement et impédance maîtrisés)
Blindage câble → entrée châssis ─────────────┤
Protection ESD → retour désigné ─────────────┤
Châssis / façade → terre de protection ? ────┘ selon le projet

Un retour de charge commutée partagé avec le contrôleur déplace la référence de mesure. Une façade métallique flottante devient une plaque de couplage variable. Un blindage relié par une piste longue et étroite peut ramener le courant rapide dans la zone sensible. Un cadre d'afficheur relié par une vis quelconque change de comportement avec l'épaisseur de peinture, le couple de serrage, la compression du joint ou l'état de maintenance.

Choisir chaque structure selon son rôle électrique

Microchip AN2934 distingue les blindages passifs maintenus à un potentiel fixe des blindages actifs ou pilotés qui suivent la forme d'onde de l'électrode.[8] Tous deux modifient le champ. Un plan à la masse peut améliorer l'isolation tout en augmentant la capacité parasite et en réduisant la sensibilité. Une structure pilotée peut préserver la sensibilité, mais ajoute des contraintes propres au contrôleur : charge, stabilité, séquencement et émissions.

Infineon AN85951 traite également masse, blindage, garde, routage, composants externes, rapport signal/bruit et réglage comme des décisions couplées.[9] Les dimensions et dégagements indiqués valent pour les conditions PSoC/CAPSENSE documentées. Ils ne doivent pas être copiés vers un autre contrôleur sans vérifier sa méthode d'acquisition et ses limites de charge.

Règle de libération : toute structure conductrice doit posséder une référence nommée, un chemin de courant, une exigence de continuité et un événement déclenchant un nouveau réglage. Sans ces quatre éléments, le concept de blindage n'est pas prêt.

Comment le bruit de l'afficheur atteint le capteur capacitif

Le LCD et le capteur tactile occupent la même ouverture physique. Le bruit d'affichage dans un capteur capacitif peut donc se coupler par le recouvrement des électrodes, le cadre, les nappes FPC, les interfaces rapides, la conversion du rétroéclairage ou une impédance de retour commune. Valider les états réels de l'afficheur plutôt qu'une image fixe sur un banc de développement.

Consigner au minimum :

• modèle et révision de l'afficheur ;
• matériau et liaison électrique du cadre ou de la tôle arrière ;
• position des FPC tactile et affichage après fermeture du boîtier ;
• interface et cheminement des câbles ;
• transitions d'image et modes de rafraîchissement ;
• emplacement et état de commutation du convertisseur de rétroéclairage ;
• méthode de réglage de luminosité et charge ;
• démarrage, veille, réveil, défaut et branchement à chaud lorsqu'il est permis ;
• mode de balayage tactile et synchronisation prise en charge par le contrôleur.

Infineon AN234185 examine l'emploi d'un blindage ITO entre l'électronique d'affichage et le capteur lorsque le couplage de l'écran domine.[10] Cette construction n'est pas automatiquement correcte. Le blindage doit couvrir la zone vulnérable, rejoindre la référence prévue, respecter les contraintes optiques et de fabrication, puis préserver la marge du capteur. Résistance de l'ITO, capacité de couche, empilage optique et terminaison de la nappe peuvent modifier le résultat.

Le routage du flexible mérite son propre plan contrôlé. Garder les lignes capteur courtes lorsque le contrôleur l'exige et les séparer des horloges d'affichage, PWM de rétroéclairage, noeuds de commutation DC/DC, LED, radios, moteurs et conducteurs à fort courant. Si un croisement est inévitable, étudier sa géométrie de couplage plutôt que d'appliquer une distance générique. Le guide maXTouch de Microchip sépare les fonctions de masse et de blindage piloté et traite les lignes X/Y, les structures ESD de bord, la couverture du FPC et l'aire des boucles comme des choix propres à l'architecture.[11]

Une interface de commande industrielle illustre ce contexte : une IHM peut associer un capteur PCAP, un LCD, une entrée 24 V, des communications isolées, de longs faisceaux, des relais et une porte métallique. Ce lien donne un contexte d'application ; il ne constitue pas une preuve technique.

Changer d'afficheur ou de FPC constitue une modification CEM même si la zone active et le pas du connecteur restent identiques. Liaisons du cadre, couches du câble, cadence du pilote, topologie de rétroéclairage et pression d'assemblage influencent le couplage et la capacité de base.

Tracer le courant ESD depuis le point accessible

Une décharge part de la surface de protection, d'un joint, d'une vis, d'une façade, d'un connecteur, d'un blindage de câble ou d'une ouverture de maintenance, pas de la broche du contrôleur. Marquer chaque point accessible et dessiner tous les trajets plausibles vers un retour maîtrisé :

1. blocage par une barrière diélectrique spécifiée ;
2. déviation vers un châssis ou une structure périphérique reliée ;
3. couplage capacitif vers une électrode ou une piste ;
4. arc à travers un joint, un bord, une ouverture ou une surface contaminée ;
5. conduction par un connecteur et son réseau de protection ;
6. rayonnement de la boucle de courant de décharge ;
7. retour par la masse du circuit, le blindage du câble ou la terre de protection.

La CEI 61000-4-2:2025 rend l'essai reproductible ; elle ne rend pas une vitre ou un panneau tactile isolé « homologué ESD ».[2] La preuve doit identifier l'ensemble essayé, le montage, les points accessibles, le mode de fonctionnement, la méthode de décharge, la configuration, les critères de performance et le résultat.

La couche de protection peut former la première barrière, mais sa fonction diélectrique dépend du matériau, de l'épaisseur, des ouvertures, des bords, des revêtements, de l'adhésif, de l'usure, de la contamination et de l'assemblage. STMicroelectronics AN3960 présente comme outils distincts l'overlay diélectrique, la masse périphérique, l'éclateur, l'impédance série, les composants de protection et la reprise par firmware.[12] Les valeurs proposées pour STM32 ne constituent pas une nomenclature universelle.

L'implantation conditionne la protection. Le guide ESD de Texas Instruments recommande un trajet source-protection court, un retour de faible impédance, des dérivations minimales et la séparation entre la zone de fort courant et les circuits non protégés.[13] Une TVS placée loin à l'intérieur du PCB laisse une longue piste rayonner et se coupler avant l'écrêtage.

Sur une ligne tactile, capacité et courant de fuite du composant peuvent réduire la sensibilité ou déformer l'acquisition. Vérifier tension de service, comportement d'écrêtage, résistance dynamique, capacité sous polarisation, fuite en température, parasites du boîtier, limites du contrôleur et destination du retour. Ajouter une diode TVS n'est pas adapté si sa charge consomme la marge requise ou si le courant réel la contourne. Isolation, géométrie, déviation au châssis, conception du connecteur ou réseau approuvé par le fournisseur du contrôleur peuvent alors être préférables.

Traiter le boîtier et ses contacts comme du matériel électrique

Le boîtier fixe l'exposition au champ, les arcs aux joints, l'entrée des câbles, la terminaison des blindages, la position des pièces et la continuité du châssis. Un plan esthétique ne suffit pas.

Une nervure plastique qui rapproche la nappe tactile de celle du LCD change la captation du bruit. De la peinture sous un ressort ouvre le retour ESD prévu. Un ruban conducteur peut réduire le couplage de l'afficheur tout en chargeant le capteur. Le collage optique modifie l'espacement entre électrode et afficheur. Ce sont des modifications électriques, même sans changement de schéma.

Matrice d'essai pour la conception CEM d'un écran tactile capacitif

La préparation commence par un empilage représentatif de la série : protection frontale, capteur, flexible, connecteur, contrôleur, firmware, afficheur, rétroéclairage, alimentation, câbles, boîtier, contacts, logiciel hôte et charges. Une éprouvette capteur aide à explorer un chemin ; elle ne représente pas l'IHM terminée.

Avant les essais formels, instrumenter les données capteur brutes ou peu traitées, la ligne de base, les seuils, l'état tactile, la cause du reset, la configuration, les événements hôte, l'état d'affichage et la charge. Synchroniser ces données avec la perturbation. Une vidéo seule n'identifie pas le canal ; des valeurs brutes sans horodatage n'identifient pas la condition d'entrée.

Le cadre d'essais et de qualité peut aligner plans, inspections et preuves du projet. Le présent article n'affirme ni accréditation CEM de JASPER ni réussite à un niveau CEI. Avant l'essai, l'OEM doit confirmer laboratoire, équipement, étalonnage, édition de la méthode, nombre de spécimens, configuration, format du rapport et partage des responsabilités.

Construire la preuve par étapes :

1. Exploration du chemin : capteur, contrôleur, source et couplage maîtrisé.
2. Empilage frontal alimenté : protection, capteur, nappe, afficheur, contrôleur et alimentation représentatifs.
3. Prototype de boîtier : montage, joints, contacts, câbles, blindage et joint d'étanchéité libérés.
4. Équipement intégré : charges, logiciel, faisceaux et états de fonctionnement représentatifs.
5. Spécimen formel : construction maîtrisée, liée aux plans, à la nomenclature, au firmware, au boîtier, aux câbles et au plan d'essai.

Pendant le diagnostic, ne changer qu'une variable à la fois. Si firmware, blindage, filtre, liaison de boîtier et cheminement de nappe changent ensemble, un échantillon conforme ne révèle pas quelles dispositions sont indispensables.

Diagnostiquer selon la fréquence, le point, le câble et l'état

Une signature reproductible indique les premières interfaces à examiner.

Reproduire d'abord la plus petite condition défaillante. Modifier ensuite le chemin suspect et répéter exactement le même stimulus, la même configuration, le même état de fonctionnement et la même capture. Conserver les deux enregistrements.

Ne pas diagnostiquer sur l'écran visible seul : une panne de communication hôte ressemble à un contrôleur figé, un reset à un toucher manqué, et une corruption d'affichage peut masquer un événement tactile correct. Séparer les journaux du capteur, du contrôleur, de l'hôte, de l'afficheur et de la machine.

Préparer les contraintes électriques et mécaniques

Une revue fournisseur utile commence par un dossier d'entrée maîtrisé, pas par une demande de « panneau insensible aux EMI ». Inclure :

• matériau de protection, empilage nominal, zones imprimées, ouvertures, bords et adhésif ;
• construction des électrodes, carte des pistes, empilage flexible, connecteur, face de contact et état de pliage ;
• contrôleur choisi, méthode d'acquisition, composants externes approuvés et accès aux données brutes ;
• modèle/révision du LCD, cadre, nappe d'affichage, interface, modes d'image et convertisseur de rétroéclairage ;
• arborescence d'alimentation, adaptateur ou chargeur, état de terre, sources commutées, charges et câbles externes ;
• référence contrôleur, retours d'alimentation, cadre, châssis, blindage, garde, blindage de câble, terre de protection et retour ESD ;
• matériau et finition du boîtier, joints, contacts, visserie, joint d'étanchéité, sorties de câble et ouvertures de maintenance ;
• états sans toucher, toucher valide, gant/humidité, démarrage, veille, réveil et défaut requis ;
• norme produit, éditions CEI, sévérité, configuration et critères de performance ;
• nomenclature, identifiants de firmware/configuration, variantes approuvées et déclencheurs de revalidation.

Les assemblages IHM à écran tactile capacitif de JASPER offrent une autre voie pour discuter ensemble panneau, afficheur, électronique, câbles et boîtier. La disponibilité du réglage contrôleur, de la conception des protections, de l'instrumentation CEM, des essais en laboratoire ou de la responsabilité de conformité doit être confirmée par écrit pour le projet réel.

L'étape suivante consiste à examiner les contraintes électriques et mécaniques au regard du registre source-chemin. Attribuer chaque point ouvert à l'OEM, au fournisseur du tactile, au fabricant du contrôleur ou de l'afficheur, au fournisseur du boîtier, au responsable firmware ou au laboratoire. Le livrable n'est pas une promesse générale d'immunité, mais un spécimen maîtrisé, des critères d'acceptation explicites, des chemins de défaut traçables et des preuves encore valables après modification du produit.

Méthode et transparence

Sources

1. Texas Instruments, TIDM-CAPTOUCHEMCREF Noise-Tolerant Capacitive-Touch HMI Reference Design et guide de conception, documentation officielle.[1]
2. Commission électrotechnique internationale, CEI 61000-4-2:2025 — Essai d'immunité aux décharges électrostatiques.[2]
3. Commission électrotechnique internationale, CEI 61000-4-3:2020 — Essai d'immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques.[3]
4. Commission électrotechnique internationale, CEI 61000-4-4:2012 — Essai d'immunité aux transitoires électriques rapides en salves.[4]
5. Commission électrotechnique internationale, CEI 61000-4-6:2023 — Immunité aux perturbations conduites induites par les champs radioélectriques.[5]
6. Renesas Electronics, Capacitive Touch Noise Immunity Guide, R30AN0426EJ0400, rév. 4.00, 27 décembre 2024, documentation officielle.[6]
7. onsemi, TND6033/D Touch Screen EMI/ESD Protection, rév. 1, février 2014, documentation officielle.[7]
8. Microchip Technology, AN2934 Capacitive Touch Sensor Design Guide, DS00002934B, documentation officielle.[8]
9. Infineon Technologies, AN85951 PSoC 4 and PSoC 6 MCU CAPSENSE Design Guide, rév. AI, 26 mai 2026, documentation officielle.[9]
10. Infineon Technologies, AN234185 PSoC 4 CAPSENSE Touchpad Design Guide, documentation officielle.[10]
11. Microchip Technology, MXTAN0208 Design Guidelines for PCB Layouts for maXTouch Controllers, documentation officielle.[11]
12. STMicroelectronics, AN3960 Guidelines for ESD for Touch Sensing Applications on STM32 MCUs, rév. 8, 27 février 2025, documentation officielle.[12]
13. Texas Instruments, ESD Protection Layout Guide, SLVA680B, documentation officielle.[13]
14. Analog Devices, AN-957 Layout Guidelines for AD7147/AD7148 CapTouch Controllers, documentation officielle.[14]

Questions fréquentes

Quelle différence entre EMI et ESD dans un écran tactile capacitif ?

Les EMI couvrent l'ensemble des perturbations, notamment les champs rayonnés, la RF couplée aux câbles, le bruit de commutation et les salves. L'ESD est une décharge brève et énergétique traitée par la CEI 61000-4-2. Les chemins d'entrée et les corrections diffèrent ; un résultat ESD ne prouve donc pas l'immunité générale au bruit.

Faut-il relier le blindage tactile à la masse du circuit ou au châssis ?

Il n'existe pas de réponse universelle. La référence dépend de la fonction : blindage passif, blindage piloté par le contrôleur, blindage de câble, cadre d'afficheur ou élément de châssis. Couverture, chemin de courant, impédance de terminaison, charge du contrôleur et continuité en production doivent être définis avant la connexion.

Le firmware peut-il corriger un défaut d'immunité CEM tactile ?

Le firmware peut filtrer, changer la fréquence de détection, rejeter des motifs improbables, inhiber l'entrée, reprendre après défaut et journaliser. Il ne corrige ni un long retour ESD, ni un courant d'impédance commune non maîtrisé, ni une nappe mal placée, ni un arc dans un joint du boîtier. Les corrections matérielles et le comportement logiciel exigent des preuves distinctes.

Pourquoi un LCD ou son rétroéclairage provoque-t-il des touchers fantômes ?

La cadence du LCD, ses câbles, le potentiel du cadre et le convertisseur de rétroéclairage peuvent se coupler aux électrodes, aux pistes capteur ou à la référence du contrôleur. Il faut tester des transitions d'image, modes de rafraîchissement, niveaux de luminosité, démarrages et veilles représentatifs, pas un écran statique unique.

Pourquoi un chargeur peut-il déstabiliser un écran tactile capacitif ?

Le chargeur peut ajouter du bruit en mode commun et différentiel par son câble de sortie et sa capacité vers la terre. Lorsqu'une personne touche le capteur, son couplage à la terre peut fermer un chemin de bruit vers l'électrode. Les essais doivent utiliser l'adaptateur, le câble, la charge et l'état flottant ou relié prévus pour la série.

Une diode TVS garantit-elle la protection ESD ?

Non. La TVS doit intercepter le chemin d'entrée réel et renvoyer le courant par une liaison courte et de faible impédance. Sa capacité et son courant de fuite doivent aussi préserver la marge tactile. Si le courant contourne le composant ou si celui-ci surcharge le noeud de mesure, il faut revoir la géométrie ou la stratégie de protection.

Quels essais CEI 61000-4 concernent une IHM tactile ?

Les méthodes de base courantes sont la CEI 61000-4-2 pour l'ESD, la -4-3 pour la RF rayonnée, la -4-4 pour les transitoires rapides en salves et la -4-6 pour la RF conduite. La norme produit applicable détermine leur emploi, la sévérité, la configuration, le mode de fonctionnement et les critères de performance de l'équipement complet.

Faut-il retester l'IHM après un changement d'afficheur ou de boîtier ?

Les chemins affectés doivent au minimum faire l'objet d'une revalidation documentée. Afficheur, FPC, façade, revêtement, joint, câble, terminaison de blindage ou contact du boîtier peuvent modifier la charge du capteur et le courant perturbateur. La matrice de changement du projet doit décider entre contrôles ciblés et répétition de la séquence formelle complète.
