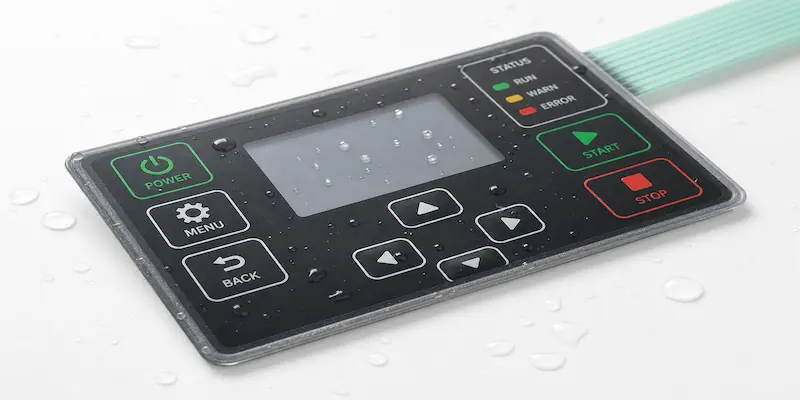

Interface à membrane extérieure conçue autour de tout le chemin d'étanchéité
Une face avant lisse peut évacuer l'eau alors que l'équipement terminé reste vulnérable. La frontière réelle traverse le décor imprimé, les bords stratifiés, les fenêtres, l'adhésif, la sortie de nappe, le connecteur, le joint, les raccords du boîtier, la surface de pose et le procédé d'assemblage.
Cette page suit un projet représentatif depuis la définition de l'exposition jusqu'à l'examen des échantillons et du montage. Elle ne revendique ni client, ni indice de protection, ni résultat sur le terrain.

Un clavier à membrane isolé ne définit pas le niveau de protection d'un boîtier. Le résultat dépend de la face avant, de la largeur du joint, des ouvertures, du parcours de la nappe et du connecteur, du joint ou de l'adhésif, de la géométrie du boîtier, de la pression de montage, du drainage, de la méthode d'essai et des contrôles de production. Cet exemple décrit la démarche sans publier de classement non vérifié.
Cadre du projet
La première question utile est de savoir comment l'eau atteint l'interface, et non quelle mention inscrire sur un plan. Cinq données structurent l'examen.
Commencer par le trajet que l'eau peut emprunter
L'eau traverse rarement le centre d'un décor intact. Elle suit les bords, les bandes adhésives étroites, les interfaces de fenêtre, les découpes, les angles mal soutenus, une nappe pliée, une entrée de câble ou une jonction du boîtier. Chaque trajet doit être suivi depuis la face exposée jusqu'à l'électronique.

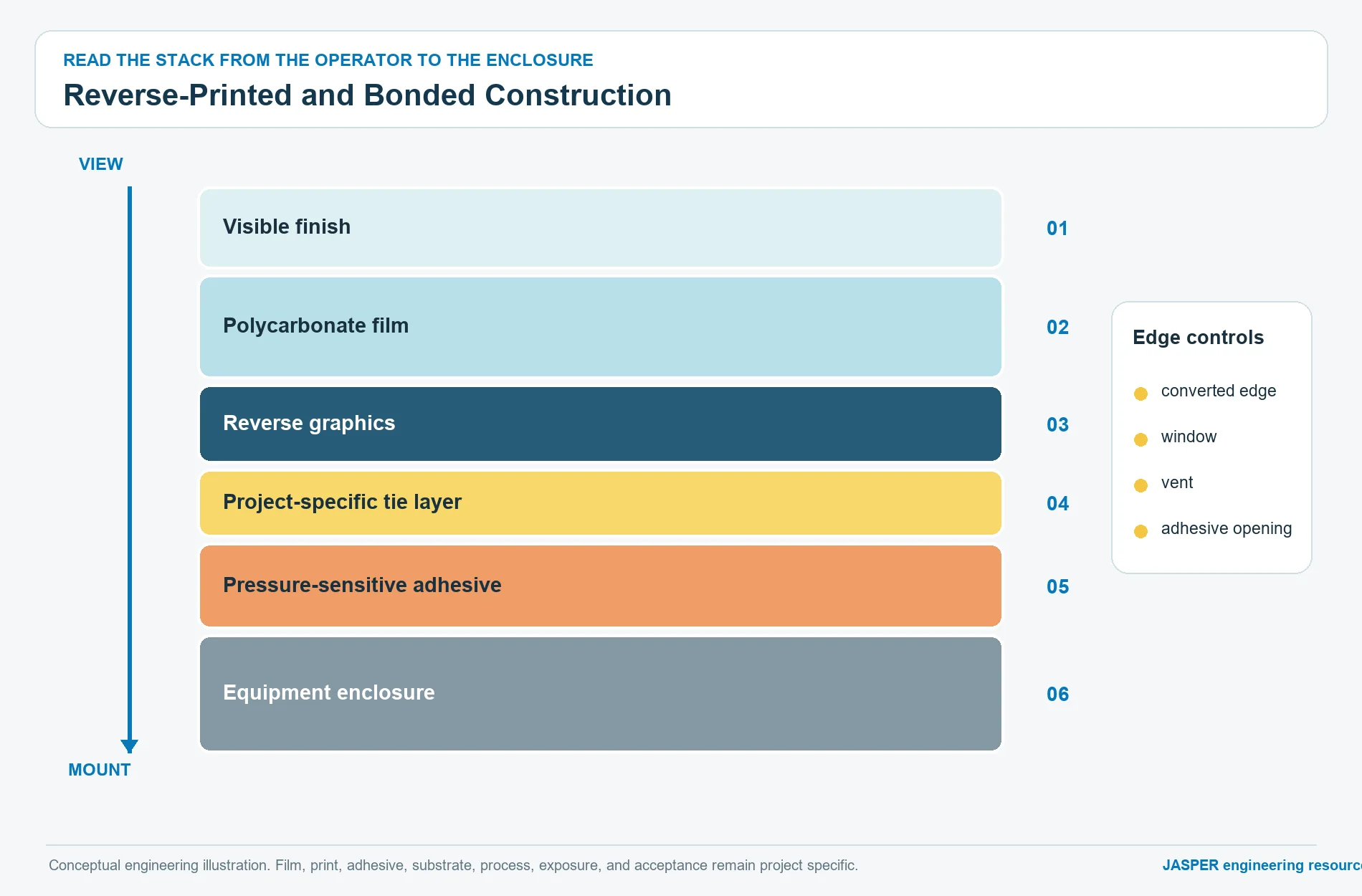

La couche adhésive assure à la fois la liaison et une partie de la barrière. Son comportement varie avec la largeur de collage, l'énergie de surface, la texture, la planéité, la contamination, la pression d'application, le temps de prise, la température et les efforts mécaniques du boîtier.
La condensation constitue un problème différent. De l'humidité peut se former à l'intérieur sans traverser la face avant. Ventilation, drainage, câblage, sources de chaleur et surfaces froides doivent donc faire partie de la même étude.

Cinq interfaces peuvent rompre un même chemin d'étanchéité
Les choix de la face avant sont examinés ensemble, puis la frontière est suivie à travers les transitions souvent oubliées.
Décor, impression et formes
Le film, l'impression au verso, la texture, les embossages et les fenêtres doivent supporter l'exposition annoncée sans fissure, soulèvement ni creux difficiles à nettoyer.
Bande adhésive périphérique
La largeur, la forme des angles, la distance aux découpes et la répartition de la pression comptent autant que la famille d'adhésif. Une bande étroite ou interrompue raccourcit le trajet vers le circuit.
Fenêtres et ouvertures
Afficheurs, voyants, évents, fixations et autres traversées ont besoin de leur propre barrière. Une face continue ne protège pas une ouverture située derrière elle.
Sortie de nappe et connecteur
La nappe souple franchit le bord et peut guider l'eau vers le boîtier. Sortie, pliage, traction, connecteur et entrée de câble doivent être étudiés ensemble.
Boîtier et surface de montage
Planéité, texture, peinture, nervures moulées, logements, raccords, compression et accès déterminent si l'étanchéité validée peut être assemblée de manière répétable.
Examiner l'assemblage dans quatre états d'exposition
Une photographie prise après l'essai ne révèle pas le déplacement de l'humidité. Le dossier doit conserver l'état avant, pendant et après l'exposition.
Documenter l'état monté avant l'exposition
Observer le contact des bords, le mouillage de l'adhésif, les limites des fenêtres et découpes, la position de la nappe, la zone du connecteur, les raccords du boîtier et l'état électrique à sec.
Appliquer l'eau selon les directions réelles d'utilisation
Utiliser la pulvérisation, la projection, le nettoyage ou la stagnation convenus et surveiller séparément les bords supérieurs, angles, logements, ouvertures et trajet de nappe.
Distinguer infiltration externe et condensation interne
Examiner transitions thermiques, humidité piégée, ventilation et drainage dans un matériel représentatif. La présence d'humidité à l'intérieur n'identifie pas automatiquement la face avant.
Inspecter la frontière lorsque la surface paraît sèche
Contrôler fonction électrique, décollement, blanchiment des bords, traces d'eau, buée, humidité du connecteur, corrosion et évolution du toucher ou des graphismes.
Le premier échantillon devait répondre à quatre questions
Ces questions transforment une demande générale d'étanchéité en un assemblage concret, révisable et améliorable.
Quel composant porte chaque partie de la barrière environnementale ?
Repérer sur une même coupe le film avant, l'adhésif périphérique, le joint, le raccord du boîtier, l'ouverture du connecteur et l'entrée de câble. Les zones sans responsable apparaissent avant l'outillage.
La surface de collage est-elle stable autour de chaque angle et ouverture ?
Examiner largeur, rayons, profondeur du logement, texture moulée, revêtement, planéité et accès. Le plan doit montrer où la pression est appliquée et où la liaison peut être inspectée.
Comment le circuit quitte-t-il la zone étanche ?
Définir direction, rainure ou canal, soutien du pli, décharge de traction, position du connecteur et éventuel second joint de câble. Éviter une pente vers l'électronique.
Où va l'eau si elle atteint un logement ou l'intérieur du boîtier ?
Prévoir drainage, ventilation ou séparation lorsque l'équipement l'exige. Le clavier à membrane ne doit pas compenser un boîtier qui retient l'eau contre son bord.
Ce que l'acheteur doit approuver pendant l'échantillonnage
L'échantillon approuvé doit inclure la vraie surface de montage et une méthode d'exposition écrite. Tester un panneau libre sur une plaque plane laisse les interfaces principales sans preuve.
Inspecter le panneau, l'adhésif et le boîtier avant montage
Confirmer version graphique, géométrie périphérique, ouvertures, protecteur, surface de collage, propreté, planéité, texture, joint et chemin de nappe.
Assembler avec le procédé et le support prévus
Employer l'outil, la séquence de pression, le temps de prise, les fixations, la compression du joint, le câblage et le montage du connecteur prévus. Noter les zones inaccessibles.
Réaliser l'exposition convenue sur un matériel représentatif
Appliquer eau et variations thermiques depuis des directions définies tout en surveillant l'état électrique et les interfaces susceptibles de retenir l'humidité.
Libérer une référence d'assemblage maîtrisée
Relier panneau accepté, adhésif, version du boîtier, préparation de surface, instruction de montage, méthode d'exposition et inspection finale.
Contrôles de production qui préservent la barrière approuvée
L'étanchéité exige une découpe répétable, une stratification propre, un adhésif bien manipulé, une sortie de nappe maîtrisée et un contrôle électrique traçable. Un petit défaut visuel peut ouvrir un passage direct vers le circuit.

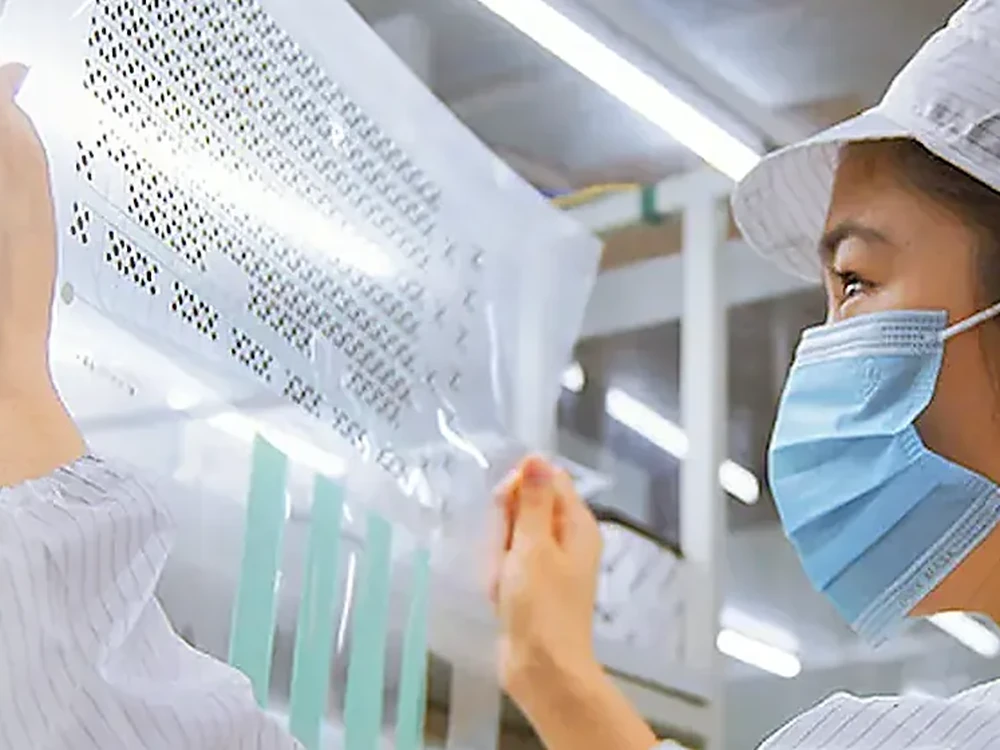

Bords, ouvertures et surfaces adhésives demandent une inspection ciblée
Impression, découpe, transformation adhésive et stratification doivent conserver le périmètre libéré et éloigner contamination, plis, particules et dommages du protecteur de la zone de collage.
- Versions du décor, de l'espaceur et de l'adhésif rapprochées avant stratification
- Périmètre, fenêtres, découpes et nappe contrôlés selon le plan libéré
- Surfaces de collage et protecteurs préservés des particules, traces et dommages

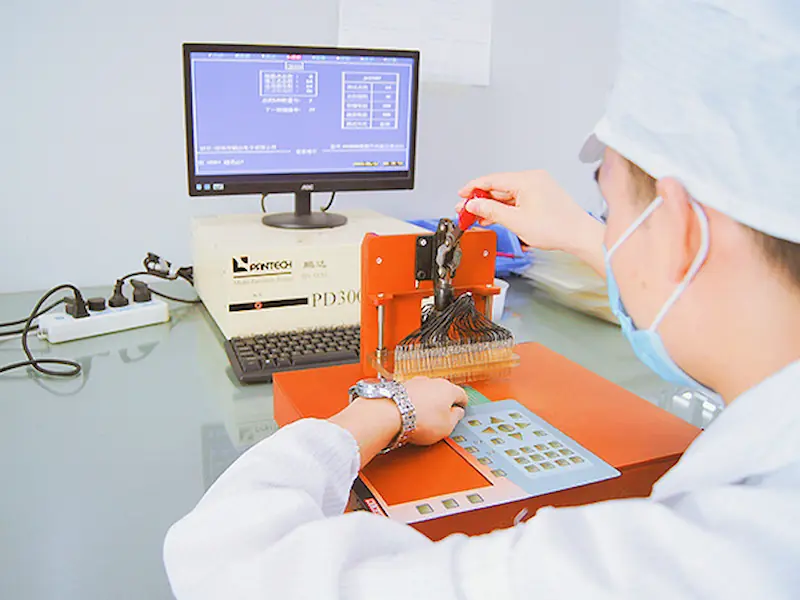

Le test électrique ne remplace pas l'examen de la sortie
Continuité et commutation confirment le circuit. Position de la nappe, couverture des conducteurs, terminaison, renfort, pliage et relation au bord nécessitent des critères séparés.
- Circuit contrôlé pour coupure, court-circuit, continuité et commutation
- Sortie, renfort, connecteur et zone sollicitée inspectés par révision
- Panneau, rapport d'essai et référence de montage conservés sous une même identification
Données à envoyer avant de figer le chemin d'étanchéité
Une coupe du boîtier et une description honnête de l'exposition valent mieux qu'une demande de classement sans contexte matériel.
Source, direction, durée et fréquence de l'eau ; nettoyage, stagnation, poussière, soleil, variations thermiques et condensation
Coupe, portée de collage, logement, matériau, revêtement, texture, planéité, raccords, fixations, joint et drainage
Contour, angles, fenêtres, embossages, ouvertures, zones interdites, épaisseur, distances aux bords et surface adhésive disponible
Direction de sortie, zone de pliage, rainure ou canal, renfort, parcours, position, décharge de traction et entrée dans le boîtier
Nettoyage, outil, pression, séquence, temps de prise, compression du joint, contrôle des fixations et accès d'inspection
Matériel représentatif, méthode d'exposition, surveillance électrique, détection d'humidité, contrôles finaux et documents requis
Poursuivre avec les pages techniques associées
Ces ressources détaillent les choix de produit, d'adhésif, d'étanchéité et d'ingénierie d'une interface extérieure.
Questions fréquentes avant une demande similaire
JASPER peut-il fabriquer des claviers à membrane étanches pour l'extérieur ?
JASPER peut fabriquer des interfaces sur mesure pour milieux extérieurs et humides lorsque l'exposition, la construction, l'adhésif, les ouvertures, la nappe, le boîtier et la validation sont définis. L'équipement terminé nécessite toujours un essai spécifique de l'assemblage.
Le clavier étanche donne-t-il un indice de protection au boîtier ?
Pas à lui seul. Le résultat appartient à l'assemblage évalué : collage du panneau, joint, raccords, ouvertures, entrées de connecteur ou de câble, procédé de montage et configuration d'essai.
Quelles zones demandent une attention particulière en extérieur ?
Bandes périphériques étroites, angles, fenêtres, découpes, sorties de nappe, ouvertures de connecteur, surfaces texturées ou contaminées, bords non soutenus, raccords du boîtier et zones de stagnation.
Comment traiter la nappe souple dans une conception étanche ?
Définir direction de sortie, soutien du pli, renfort, rainure ou canal, décharge de traction, position du connecteur et éventuel second joint de câble. La nappe ne doit pas créer un chemin incontrôlé vers l'électronique.
Quelles informations minimales faut-il pour un premier examen ?
Envoyer les plans du panneau et du boîtier, l'exposition et le nettoyage, la surface de montage, les fenêtres et ouvertures, le parcours de nappe et du connecteur, l'assemblage et les preuves attendues après essai.
Concevoir la frontière avant de demander à l'échantillon de la prouver
Envoyez le profil d'exposition, le graphisme, la coupe du boîtier, la surface de pose, les ouvertures, le parcours de nappe et du connecteur, le procédé d'assemblage et la méthode d'acceptation. JASPER peut examiner les décisions ouvertes avant l'outillage ou les essais de l'équipement.
