Les erreurs de conception d'un clavier à membrane qui désorganisent un projet viennent le plus souvent d'interfaces non résolues, et non d'un graphisme manquant. Un plan ne doit partir en outillage que lorsque l'opérateur, le boîtier, l'empilage, l'adhésif, les ouvertures, le mécanisme tactile, la nappe, le connecteur, l'étanchéité, l'éclairage et la méthode d'acceptation décrivent un seul assemblage réalisable.
Un graphisme propre peut masquer des hypothèses incompatibles. Un fournisseur peut chiffrer un circuit argent imprimé plat, un autre prévoir des coupelles métalliques, tandis que l'équipe mécanique a déjà figé un passage de nappe inutilisable dans les deux cas. Ce guide aide les équipes OEM à décider si le plan d'un clavier à membrane sur mesure peut être libéré. JASPER l'a préparé en tant que fabricant de claviers à membrane et d'ensembles IHM associés; les critères restent applicables indépendamment du fabricant retenu.
Pourquoi un plan apparemment complet peut rester impropre à l'outillage
Libérer l'outillage ne signifie pas seulement autoriser une découpe. Cette décision engage aussi les écrans de sérigraphie ou les fichiers d'impression, le dessin du circuit, la géométrie des intercalaires, les reliefs, les gabarits de contrôle et les achats de matière. Une correction visuellement mineure peut donc déplacer plusieurs éléments en même temps.
Le test est concret : la production, la qualité, l'équipe boîtier et l'équipe électronique décrivent-elles la même construction en lisant le même dossier ? Si les réponses divergent, le plan est graphiquement achevé mais techniquement ouvert. Chaque choix non fermé doit avoir un responsable et une échéance; sinon, il devient une hypothèse silencieuse du fournisseur.
- Interface à fermer
- Définition attendue avant outillage / Conséquence d'un choix laissé ouvert

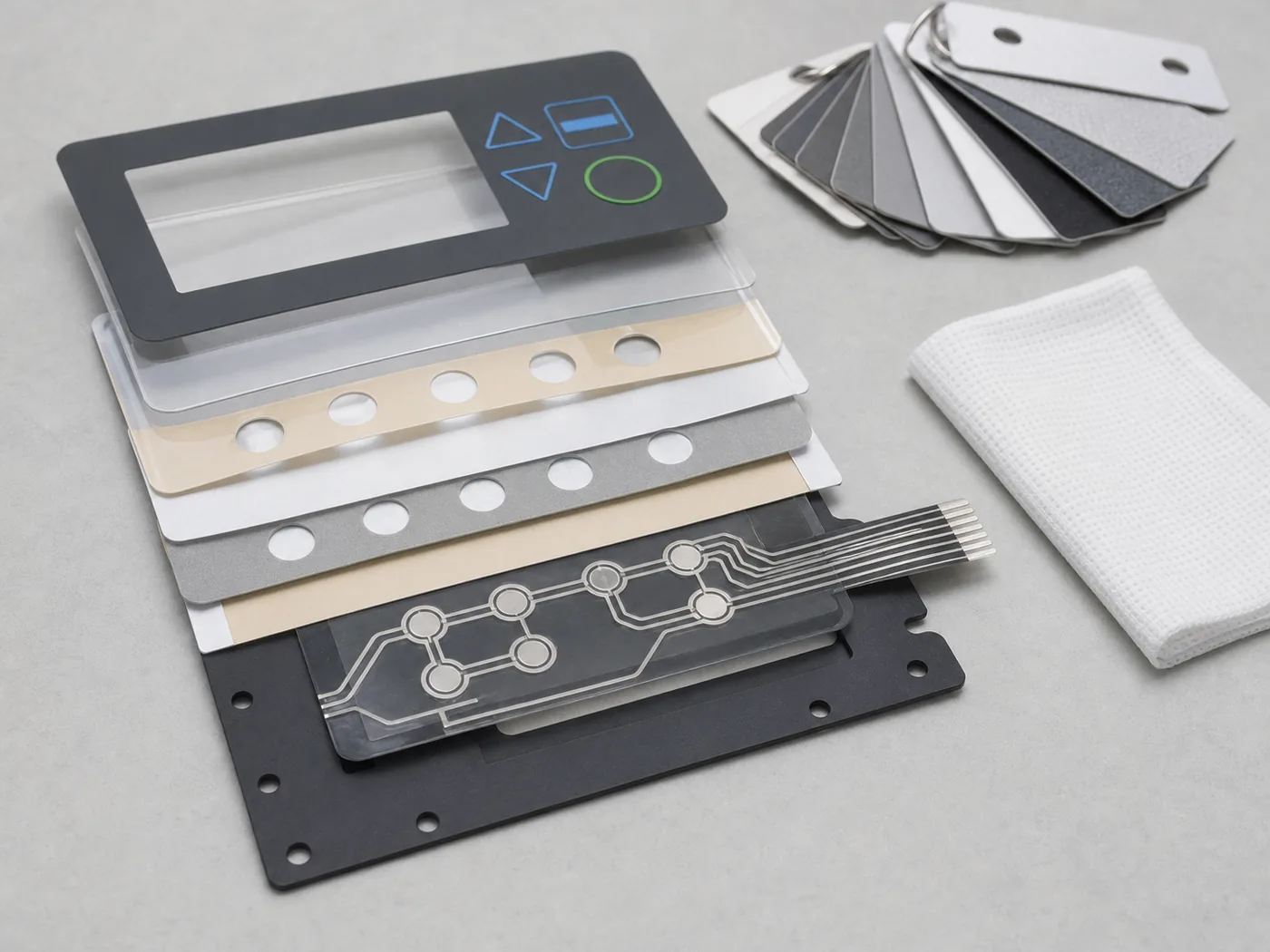

- Empilage
Définition attendue avant outillage: Couches, épaisseur de référence, support et responsabilités
Conséquence d'un choix laissé ouvert: Devis incomparables et hauteur assemblée incorrecte
- Utilisateur
Définition attendue avant outillage: Gants, posture, visibilité, retour attendu
Conséquence d'un choix laissé ouvert: Erreurs de touche et ergonomie ambiguë
- Film et adhésif
Définition attendue avant outillage: Grade, finition, support réel et préparation
Conséquence d'un choix laissé ouvert: Décollement, usure ou aspect optique instable
- Références géométriques
Définition attendue avant outillage: Datums communs au graphisme, aux découpes et au boîtier
Conséquence d'un choix laissé ouvert: Fenêtres décentrées, légendes rognées, adhésif visible
- Coupelle tactile
Définition attendue avant outillage: Appui, course, maintien et mise à l'air
Conséquence d'un choix laissé ouvert: Touches irrégulières ou conflit avec l'étanchéité
- Nappe et connecteur
Définition attendue avant outillage: Trajet, côté contacts, raidisseur et brochage
Conséquence d'un choix laissé ouvert: Montage impossible, contacts inversés ou reprise du routage
- Étanchéité
Définition attendue avant outillage: Limite de l'enveloppe et configuration d'essai
Conséquence d'un choix laissé ouvert: Indice IP sans rapport avec l'assemblage réel
- Éclairage
Définition attendue avant outillage: Sources, masques, couches optiques et état éteint
Conséquence d'un choix laissé ouvert: Fuites de lumière, points chauds ou pictogrammes visibles
- Acceptation
Définition attendue avant outillage: Niveau d'échantillon, essais, responsables et révision
Conséquence d'un choix laissé ouvert: Approbations partielles sans configuration libérée
Traiter le clavier à membrane comme une simple étiquette
La face avant visible n'est qu'une partie de l'interface. Le motif du circuit, les ouvertures de l'intercalaire, l'élément tactile, l'adhésif arrière, la nappe, le connecteur, le support rigide, les fenêtres d'affichage, l'éclairage et le boîtier déterminent ensemble le fonctionnement et le toucher des touches.

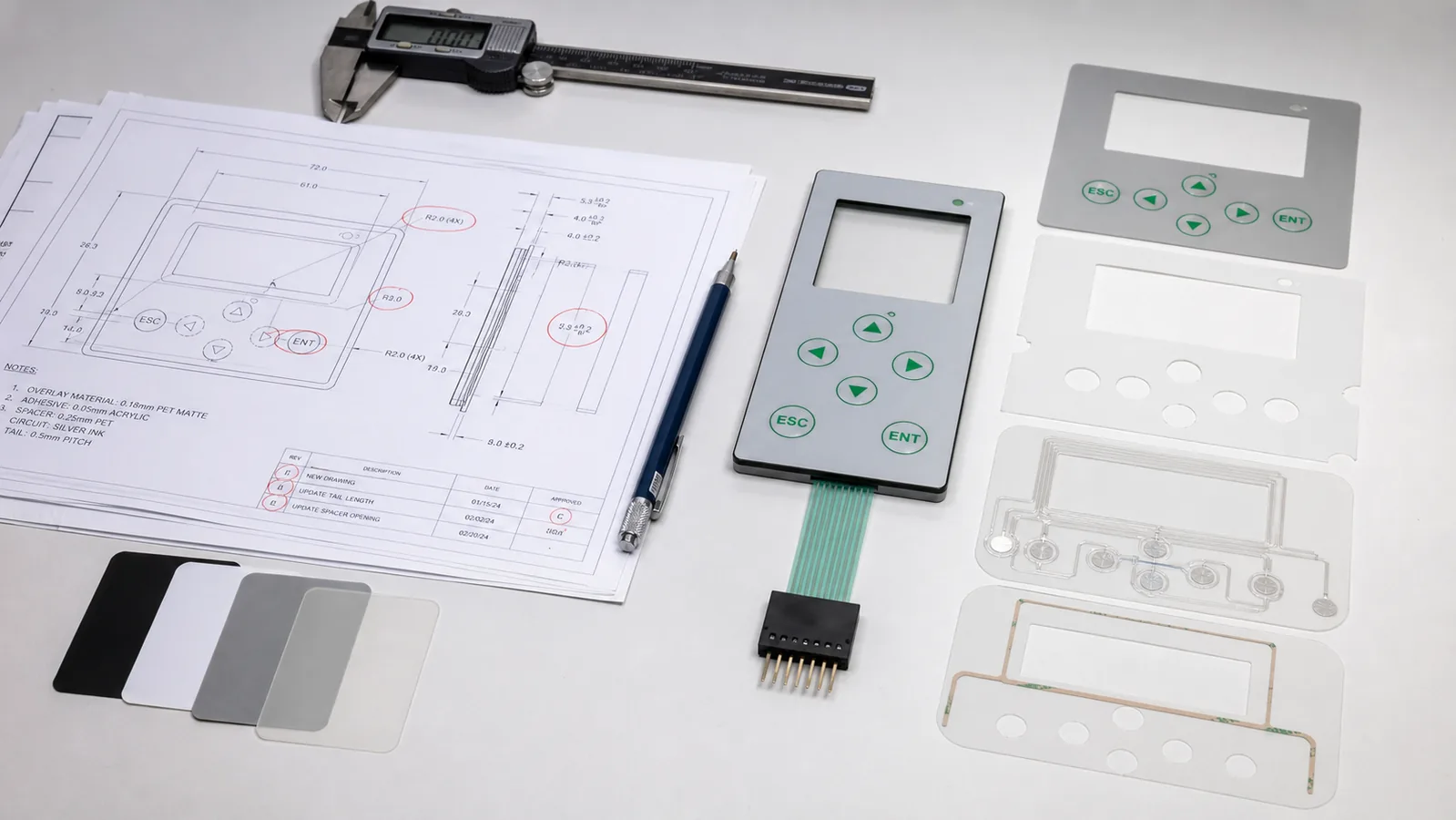

Un PDF de face est utile pour le graphisme. Il ne définit pas une construction. Il faut ajouter une coupe ou une nomenclature des couches, puis attribuer chaque ouverture et chaque fonction d'appui au fabricant du clavier, au boîtier, au circuit imprimé ou à l'assembleur final.
- Indice dans le plan
- le dossier contient la face avant et le contour extérieur, mais aucun empilage, aucune référence de circuit, aucun détail du connecteur, aucune surface de montage et aucun partage des responsabilités.
- Conséquences possibles
- plusieurs fournisseurs peuvent chiffrer des constructions différentes sous une même référence; prix, épaisseur, toucher, étanchéité et résultats d'acceptation ne sont alors plus comparables.
- À confirmer avant l’outillage
- un empilage maîtrisé, la base de calcul de l'épaisseur totale, la technologie du circuit, le principe tactile, la fixation, la terminaison de la nappe et le responsable de chaque interface.
Dimensionner les touches sans définir l'opérateur
Le diamètre et l'entraxe des touches doivent suivre la personne et la tâche, pas seulement la place disponible sur le graphisme. Doigts nus, gants, mains humides, visibilité réduite, gestes répétés et risque d'activation involontaire n'imposent pas les mêmes priorités en matière d'entraxe, d'effort, de relief, de taille des légendes et de séparation des commandes.
Importer une cote d'un ancien produit ne résout pas l'ergonomie. Il faut d'abord décrire le scénario d'usage, puis évaluer un clavier membrane représentatif de la production, dans son orientation réelle, avec les utilisateurs concernés.
- Indice dans le plan
- les centres et contours des touches sont cotés, mais le dossier ne dit rien sur les gants, l'angle de vue, la posture, le retour attendu ou le risque d'actionner une touche voisine.
- Conséquences possibles
- un clavier peut réussir le contrôle électrique tout en restant ambigu, fatigant ou propice à une commande erronée en service.
- À confirmer avant l’outillage
- les groupes d'utilisateurs, le type de gants, la hiérarchie des touches, la réponse tactile ou non tactile, la cible d'actionnement, les contraintes visuelles et l'évaluation prévue sur le premier échantillon représentatif.
Choisir le film de face et l'adhésif après avoir figé le boîtier
Des désignations génériques comme PET, PC ou « adhésif acrylique » ne définissent pas un système matière. Le grade du film, sa texture, son revêtement dur, sa compatibilité d'impression, la transparence des fenêtres, sa flexibilité, les produits chimiques, les UV et le nettoyage peuvent modifier le choix au sein d'une même famille de polymères. La page sur les matériaux des claviers à membrane détaille ces variables.
L'adhésif se choisit également à partir de la surface réelle. Dans sa documentation, 3M positionne le transfert 467MP sur les métaux et plastiques à haute énergie de surface, tandis que le 9495LE vise notamment de nombreux plastiques à faible énergie de surface et certaines peintures poudre. Cette différence impose un essai sur le support du projet; elle ne constitue pas une recommandation universelle pour l'un ou l'autre produit.
- Indice dans le plan
- la nomenclature indique seulement « face polyester » ou « adhésif arrière », sans préciser le matériau du boîtier, le revêtement, la texture, la planéité, la préparation de surface ni l'exposition au nettoyage.
- Conséquences possibles
- la face avant peut s'user ou changer d'aspect prématurément; l'assemblage peut se soulever en bord, ponter une texture ou adhérer de façon irrégulière.
- À confirmer avant l’outillage
- le fabricant et le grade du film ou un équivalent approuvé, la finition, le revêtement dur, le système d'encre, les expositions, le support et son revêtement, l'état de surface préparé, la famille d'adhésif, le procédé de lamination et le coupon ou échantillon de validation.
Utiliser des références de tolérance différentes pour les fenêtres, reliefs et découpes
Une fenêtre d'affichage peut être cotée depuis le bord extérieur, son cadre imprimé depuis l'origine du fichier graphique et l'ouverture du boîtier depuis un troisième repère. Chaque plan peut être cohérent isolément, alors que la fenêtre assemblée montre une bordure irrégulière.
Une même stratégie de datums doit traverser la face avant, le circuit, l'adhésif, les éléments de positionnement et le boîtier. Les relations réellement critiques doivent être séparées des tolérances générales de contour. Le dossier doit aussi préciser si le contrôle s'effectue sur une pièce libre, dans un gabarit ou sur le panneau assemblé.
- Indice dans le plan
- ouvertures imprimées, fenêtres découpées, touches en relief, passages de LED et ouvertures du boîtier sont cotés sans datum partagé, cible de repérage ou condition de contrôle assemblée.
- Conséquences possibles
- les chaînes de tolérances deviennent visibles : légendes rognées, fenêtres décentrées, coupelles non alignées sous les touches ou adhésif apparent dans une ouverture.
- À confirmer avant l’outillage
- les datums fonctionnels, les relations critiques, la base de repérage impression-découpe, l'alignement des fenêtres et reliefs, la condition de mesure et le procédé responsable de chaque tolérance.
Choisir une coupelle tactile sans coordonner l'appui et la mise à l'air
Une coupelle métallique, souvent appelée dôme, ne produit pas à elle seule le toucher final. L'alignement de l'actionneur, la rigidité de la face avant, la poche de l'intercalaire, la plage du circuit, l'appui arrière, la précharge, la surcourse et le chemin de l'air déplacé contribuent tous à la réponse du panneau fini.
Les recommandations de Snaptron décrivent des mises à l'air par l'intercalaire, le support de coupelles ou le circuit, car l'air emprisonné peut modifier la réponse tactile. Le chemin approprié dépend de l'empilage et de l'étanchéité; il ne peut pas être ajouté comme une note isolée en fin de conception.
- Indice dans le plan
- la nomenclature cite une série ou un effort de coupelle, mais la coupe omet l'actionneur, la surface d'appui, la poche, la course admissible, le maintien et le chemin d'air.
- Conséquences possibles
- les touches peuvent présenter des sensations différentes, demander un effort imprévu, perdre leur déclic, subir un appui excentré ou contredire le concept d'étanchéité.
- À confirmer avant l’outillage
- la géométrie et la source approuvée de la coupelle, la tolérance d'effort, la position de l'actionneur, la planéité de l'appui, la poche, la mise à l'air, le maintien, la limitation de course et la méthode d'acceptation tactile dans le boîtier final.
Figer la nappe et le brochage avant de vérifier le chemin de montage
La nappe la plus courte sur le plan n'est pas toujours la plus facile à monter. Le sens de sortie, les zones de pliage, les couvercles mobiles, les arêtes, l'accès au connecteur, l'ordre d'insertion, la position de maintenance, le soulagement de traction, le raidisseur et l'orientation de la carte doivent être examinés ensemble. Le guide sur les connecteurs et nappes de claviers à membrane complète cette revue.
Le plan du connecteur sélectionné commande le pas, le côté des contacts, l'épaisseur de nappe admise, la géométrie des conducteurs exposés et le fonctionnement de l'actionneur ZIF ou LIF. La nappe doit correspondre à ces paramètres. Le brochage doit rester ouvert jusqu'à la revue conjointe du routage du circuit et des contraintes du contrôleur.
- Indice dans le plan
- le contour de la nappe et les numéros de broche sont figés, mais il n'existe ni vue du trajet dans le boîtier, ni indication du côté contacts, ni détail du raidisseur, ni plan fabricant du connecteur, ni séquence d'assemblage.
- Conséquences possibles
- la nappe peut sortir du mauvais côté, traverser une zone critique, entrer contacts inversés, imposer un croisement de pistes évitable ou devenir inaccessible au montage final.
- À confirmer avant l’outillage
- la sortie et l'enveloppe de passage, les positions normale et de maintenance, les zones de pliage et de soulagement, la référence et la révision du connecteur, son pas, l'orientation des contacts, l'épaisseur de nappe, le raidisseur, les contacts exposés, le propriétaire du brochage et l'ordre d'insertion.
Attribuer l'étanchéité au clavier seul
IEC 60529 classe les degrés de protection procurés par les enveloppes. Pour une interface à membrane, le chemin de protection passe par le bord de la face avant, l'adhésif, les fenêtres, la sortie de nappe, le passage du connecteur, les joints du boîtier, les fixations, les garnitures, les défauts de surface et le procédé de montage.
Un indice IP sans échantillon d'essai convenu est incomplet. Il faut préciser si l'exigence porte sur le produit fini, un panneau avant assemblé ou une autre configuration, puis documenter l'orientation, le préconditionnement, les ouvertures, l'état des câbles et les critères d'acceptation.
- Indice dans le plan
- le cartouche exige un niveau IP, mais ne référence ni limite du clavier, ni plan du boîtier, ni configuration d'essai, ni trajet de nappe, ni mise à l'air, ni traitement des fenêtres.
- Conséquences possibles
- un fabricant peut livrer un clavier correctement fermé qui fuit pourtant à l'interface avec le panneau; l'équipement peut aussi être testé dans une configuration différente de celle suggérée par le plan.
- À confirmer avant l’outillage
- l'enveloppe protégée, la limite d'interface, le chemin d'étanchéité complet, l'état du support, le traitement des ouvertures, le trajet de la nappe et du connecteur, le procédé d'assemblage, la norme et la configuration d'essai, le préconditionnement et l'enregistrement d'acceptation.
Définir le rétroéclairage après avoir terminé le graphisme

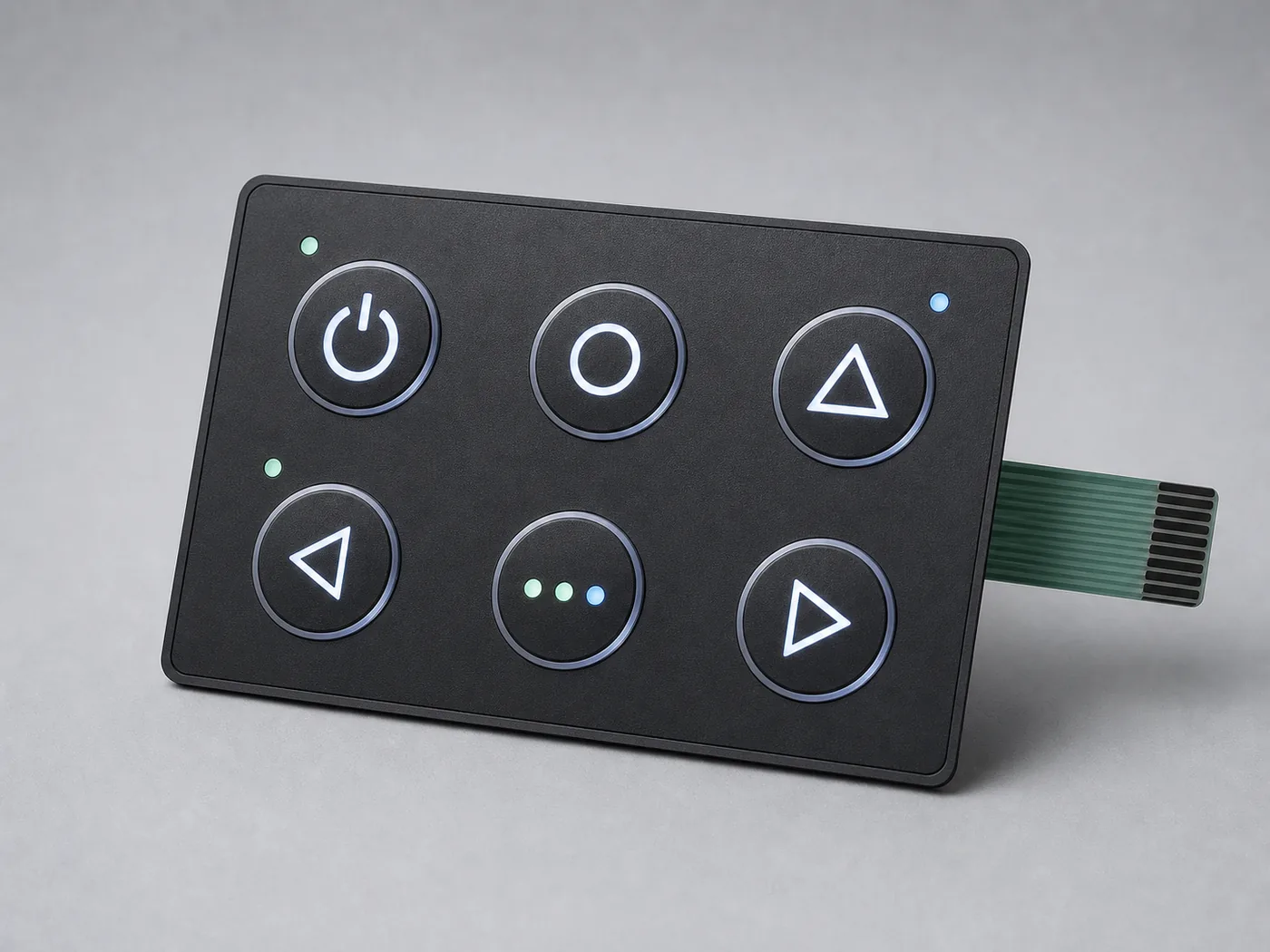

L'éclairage ne se limite pas à ajouter une LED. Il modifie la densité des encres, les couches blanches, les masques, la géométrie du diffuseur ou du guide de lumière, l'épaisseur des intercalaires, le courant, le nombre de broches, la concentration thermique, l'aspect des fenêtres et les couleurs perçues, panneau allumé comme éteint.
Il faut définir ce que l'opérateur doit voir, sous quel angle, dans quelle lumière ambiante, et distinguer un voyant d'état, une légende uniformément éclairée et un pictogramme invisible à l'arrêt. Les deux états doivent être acceptés dans le boîtier prévu.
- Indice dans le plan
- le graphisme comporte des légendes translucides ou des symboles lumineux, mais aucun empilage optique, source, masque, diffuseur, objectif à l'arrêt, angle de vue, interface électrique ou méthode d'acceptation de la luminosité.
- Conséquences possibles
- l'échantillon peut présenter des points chauds, des fuites de lumière, des écarts de couleur, des légendes irrégulières ou des pictogrammes censés rester cachés.
- À confirmer avant l’outillage
- les fonctions éclairées, la position des sources, les couches optiques, la stratégie d'encre et de masquage, les cibles de couleur, l'alimentation et les broches, l'angle de vue, la lumière ambiante, l'aspect éteint, la couleur du boîtier et l'échantillon d'acceptation.
Commander un prototype sans définir ce qu'il doit démontrer
Une maquette cosmétique peut valider le graphisme, mais pas le comportement électrique, l'adhérence, le toucher, l'éclairage ou l'étanchéité. À l'inverse, un échantillon fonctionnel fabriqué avec une face avant ou un adhésif de substitution ne ferme pas les exigences visuelles et de montage.
L'objectif de chaque échantillon et tout matériau ou procédé non représentatif doivent être déclarés. L'acceptation finale doit porter sur un montage proche de la production, installé sur un boîtier représentatif, avec une matrice séparant les contrôles visuels, dimensionnels, tactiles, électriques, optiques, d'assemblage et d'environnement. Le prototypage et les essais qualité ne ferment une décision que si le niveau d'échantillon et les critères sont écrits.
- Niveau d'échantillon
- Décision qu'il peut fermer / Décision qu'il ne ferme pas seul
- Maquette graphique
Décision qu'il peut fermer: Légendes, couleurs visées, texture et position des fenêtres
Décision qu'il ne ferme pas seul: Fonction électrique, adhérence, toucher ou étanchéité
- Échantillon électrique
Décision qu'il peut fermer: Continuité, matrice des touches et fonctionnement initial des LED
Décision qu'il ne ferme pas seul: Graphisme final, adhésif de série et intégration au boîtier
- Construction représentative montée
Décision qu'il peut fermer: Ensemble visuel, tactile, électrique, optique et assemblage
Décision qu'il ne ferme pas seul: Validation complète de l'équipement sans plan d'essai associé
- Échantillon d'environnement
Décision qu'il peut fermer: Exposition nommée dans la configuration convenue
Décision qu'il ne ferme pas seul: Produits chimiques, orientations ou niveaux IP non testés
- Domaine d'acceptation
- Question à fermer sur l'échantillon / Responsable typique du projet
- Visuel
Question à fermer sur l'échantillon: Couleur, texture, repérage et aspect à l'arrêt sont-ils conformes ?
Responsable typique du projet: Design industriel et qualité
- Dimensionnel
Question à fermer sur l'échantillon: Contour, fenêtres, reliefs et longueur de nappe sont-ils mesurés dans la bonne condition ?
Responsable typique du projet: Mécanique et qualité
- Tactile
Question à fermer sur l'échantillon: Effort, déclic et homogénéité sont-ils acceptables dans le boîtier ?
Responsable typique du projet: Conception et facteurs humains
- Électrique
Question à fermer sur l'échantillon: Continuité, isolement, LED et stabilité des contacts sont-ils vérifiés ?
Responsable typique du projet: Électronique et essais
- Optique
Question à fermer sur l'échantillon: Uniformité, fuites, couleur et lisibilité ambiante sont-elles acceptées ?
Responsable typique du projet: Conception optique
- Assemblage
Question à fermer sur l'échantillon: Pose, mouillage de l'adhésif et insertion du connecteur sont-ils reproductibles ?
Responsable typique du projet: Industrialisation
- Environnement
Question à fermer sur l'échantillon: L'exposition prévue pour ce stade a-t-elle une configuration et un critère de réussite ?
Responsable typique du projet: Qualité et fiabilité
- Indice dans le plan
- la demande indique « prototype pour approbation » sans préciser la fidélité de construction, les substitutions, les montages d'essai, les boîtiers, les caractéristiques mesurées, les réviseurs ni le statut de gestion des modifications.
- Conséquences possibles
- plusieurs équipes peuvent approuver des aspects différents sur des échantillons différents, sans qu'aucune configuration unique ne démontre l'acceptabilité du dessin libéré.
- À confirmer avant l’outillage
- le niveau d'échantillon, les matières et procédés de série, les substitutions déclarées, la quantité, le boîtier représentatif, la matrice de contrôle et d'essai, les approbateurs, les résultats enregistrés, le traitement des écarts et la révision libérée par l'acceptation.
Liste de contrôle du plan avant l'outillage
Cette liste est une barrière de libération, pas un substitut à l'ingénierie du projet. Toute ligne inconnue reste une action ouverte avec un responsable et une échéance.
- L'opérateur, les gants, la visibilité et les commandes critiques sont définis.
- Une coupe ou une nomenclature des couches maîtrise la construction et l'épaisseur totale.
- Le grade du film, la texture, le revêtement dur, les encres et les expositions sont identifiés.
- Le support du boîtier, son revêtement, sa texture, sa planéité, son nettoyage et sa préparation sont connus.
- L'adhésif arrière est choisi pour le support réel et le procédé de pose.
- Des datums fonctionnels alignent impression, découpes, reliefs, fenêtres, coupelles, LED, adhésif et boîtier.
- Chaque tolérance critique précise le procédé responsable et la condition de contrôle.
- Élément tactile, actionneur, appui, poche, course, maintien et mise à l'air sont coordonnés.
- Le plan du circuit identifie la matrice des touches, les contacts, le routage, le blindage, les LED et les points d'essai.
- La sortie de nappe, son trajet, ses plis, son soulagement, son raidisseur, ses contacts et la séquence de montage sont représentés.
- Référence, révision, pas, côté contacts, épaisseur admise et propriétaire du brochage du connecteur sont maîtrisés.
- L'exigence d'étanchéité est liée à une enveloppe, une interface, un montage et une configuration d'essai définis.
- L'éclairage couvre les sources, masques, couches optiques, couleurs, uniformité, fuites, conditions de vue et aspect éteint.
- L'échantillon représentatif de la production et chaque substitution autorisée sont définis avant l'approbation.
- La matrice d'acceptation attribue les contrôles visuels, dimensionnels, tactiles, électriques, optiques, d'assemblage et d'environnement.
- Révision du plan, spécifications liées, écarts approuvés, échantillon de référence et processus de modification désignent une seule configuration libérée.
Contenu du dossier de libération d'un clavier à membrane
Le devis, l'échantillon, le plan de contrôle et la commande récurrente doivent tous renvoyer à la même définition maîtrisée.
- Bloc documentaire
- Objet de la maîtrise / Exemple de conflit évité
- Mécanique et graphisme
Objet de la maîtrise: Géométrie, repérage, aspect et appui
Exemple de conflit évité: Fenêtre graphique décalée par rapport au boîtier
- Électricité et interconnexion
Objet de la maîtrise: Circuit, nappe, connecteur et brochage
Exemple de conflit évité: Contacts inversés ou nappe inaccessible
- Environnement et validation
Objet de la maîtrise: Expositions, configuration testée et acceptation
Exemple de conflit évité: Revendication d'étanchéité sans échantillon défini
- Commerce et modifications
Objet de la maîtrise: Quantités, révisions, variantes et échantillon de référence
Exemple de conflit évité: Devis et commande fondés sur deux constructions différentes
Définition mécanique et graphique
- Contour coté, découpes, datums, tolérances critiques et coupe.
- Fichier vectoriel avec couleurs d'impression, textures, fenêtres, reliefs et états invisibles à l'arrêt.
- Modèle ou plan du boîtier montrant surface de montage, appuis, ouvertures et accès d'assemblage.
Définition électrique et interconnexion
- Schéma ou matrice de touches, cartographie des contacts, LED, besoins de blindage et contrôles électriques.
- Trajet de nappe, raidisseur, contacts exposés, plan fabricant du connecteur et brochage maîtrisé.
- Informations d'interface du contrôleur nécessaires au routage, à la masse et à l'alimentation.
Environnement d'usage et validation
- Conditions de fonctionnement, stockage, nettoyage, UV, humidité, contamination et usage influençant les matières.
- Normes d'équipement applicables et configuration assemblée exacte à évaluer.
- Étapes d'échantillonnage, matrice d'acceptation, méthode de mesure, boîtier représentatif et approbateurs.
Données commerciales et gestion des modifications
- Quantités de prototype et de production, emballage et hypothèses de prévision utilisées pour le devis.
- Révision du plan, spécifications liées, variantes approuvées, gestion des écarts et statut de l'échantillon de référence.
- Contacts techniques nommés pour le graphisme, le boîtier, l'électronique, la qualité et les achats.
Références techniques utilisées pour cadrer les décisions
Ces références fixent la portée de plusieurs recommandations. Le plan de la pièce, la spécification du projet et le plan de validation restent prioritaires.
- 01
IEC 60529
La protection IP se rattache à une enveloppe et une configuration d'essai. Ne permet pas d’affirmer : Un indice pour un clavier libre, sans assemblage défini.
- 02
IEC 61000-4-2:2025
L'ESD se traite comme une exigence d'essai au niveau de l'équipement. Ne permet pas d’affirmer : Une tension d'essai inventée sur le plan du clavier.
- 03
Données techniques 3M 467MP et 9495LE
Les familles d'adhésifs diffèrent selon l'énergie de surface. Ne permet pas d’affirmer : Un choix universel valable pour tous les boîtiers.
- 04
Données produit FPC TE Connectivity
Le connecteur choisi commande pas, côté contacts, actionneur et épaisseur admise. Ne permet pas d’affirmer : La compatibilité d'une nappe non comparée au plan du connecteur.
- 05
Recommandations Snaptron
La coupelle, l'intercalaire, l'air et l'appui doivent être coordonnés. Ne permet pas d’affirmer : Une géométrie de mise à l'air valable pour tout empilage.
- 06
Sélecteur Bayfol/Makrofol de Covestro
Le film se choisit par grade, surface et fonction. Ne permet pas d’affirmer : Une hiérarchie universelle fondée sur le seul sigle PET ou PC.
Questions fréquentes sur la revue de conception
Les réponses qui permettent de décider si un plan peut être libéré ou doit encore être coordonné.
Comment savoir si le plan d'un clavier à membrane est prêt pour l'outillage ?
Il est prêt lorsque le plan et les spécifications associées définissent une construction que le fournisseur, les équipes boîtier, électronique et qualité, ainsi que l'assembleur, interprètent de la même façon. Les choix ouverts concernant l'opérateur, l'empilage, les matières, le support adhésif, les datums, l'appui des coupelles, la nappe, le connecteur, l'étanchéité, l'éclairage et l'acceptation doivent être fermés ou consignés comme propositions fournisseur maîtrisées.
Le fournisseur du clavier à membrane doit-il choisir l'adhésif ?
Le fournisseur peut recommander un adhésif, mais le donneur d'ordre doit fournir le support réel, son revêtement, sa texture, sa planéité, la méthode de nettoyage, les expositions, la pression de pose et les sollicitations en service. Le choix doit être documenté conjointement et vérifié sur une surface représentative du boîtier, au lieu d'être traité comme un adhésif standard non identifié.
Peut-on spécifier le clavier à membrane seul comme IP65 ou IP67 ?
Une exigence IP doit identifier l'enveloppe ou la configuration assemblée évaluée. Le clavier peut contribuer à l'étanchéité, mais ses bords, ouvertures, adhésifs, sortie de nappe, passage du connecteur, joints du boîtier, garnitures, fixations et procédé de pose interviennent aussi. La classification doit donc être rattachée à un échantillon et à une configuration d'essai définis.
À quel moment faut-il figer le brochage de la nappe ?
Il faut le figer après avoir examiné ensemble le connecteur, le côté des contacts, l'épaisseur de nappe admise, les contraintes du contrôleur, le trajet de la nappe et le routage du circuit. Une certaine souplesse initiale peut simplifier le routage; une modification tardive non consignée crée une erreur d'interface. Le brochage libéré doit avoir un responsable et une révision uniques.
Que doit démontrer un échantillon de clavier à membrane représentatif de la production ?
Il doit répondre aux questions de la matrice d'acceptation avec les matières, l'empilage, le système de contact, la nappe, le connecteur, l'adhésif, le graphisme, l'éclairage et le boîtier représentatif prévus. Toute matière ou tout procédé de substitution doit être déclaré afin de séparer les conclusions transférables à la série de celles qui ne le sont pas.
Quels fichiers faut-il transmettre pour une revue de conception ou une consultation ?
Il faut transmettre le plan coté, le graphisme vectoriel, la définition des couches ou la coupe, le circuit et la matrice des touches, les détails de la nappe et du connecteur, le plan ou modèle du boîtier, le support et sa finition, les conditions d'usage et de nettoyage, les exigences d'éclairage, les essais d'équipement applicables, les quantités de prototype et de production, ainsi que les questions auxquelles le premier échantillon doit répondre.
Fermer les interfaces avant de libérer l'outillage
Le dossier à transmettre réunit le plan actuel, le graphisme, le circuit, le connecteur, le contexte du boîtier, les expositions d'usage, les quantités et les questions auxquelles le premier échantillon doit répondre. JASPER peut renvoyer une liste ciblée de décisions nécessaires au devis et à une construction représentative de la production.
