Conception d'un clavier à membrane non tactile : contacts, entretoise et régularité d'actionnement

Une conception de clavier à membrane non tactile fiable forme un système cohérent entre contacts et film d'espacement : les plages conductrices doivent être alignées, l'ouverture et le chemin d'air maîtrisés, chaque touche correctement soutenue, puis la force et la fermeture validées sur le boîtier représentatif de la série.

Dernière mise à jour : 29 juillet 2026

---

Ce guide s'adresse aux ingénieurs mécanique, électronique et qualité des OEM qui doivent figer une conception de clavier à membrane non tactile avant le graphisme et le premier article. Ce n'est ni un classement de fournisseurs ni une nouvelle comparaison commerciale entre tactile et non tactile. La décision porte sur la géométrie : le dessin du contact plat de clavier à membrane, l'ouverture du film d'espacement, l'évacuation de l'air, la rigidité de la face avant graphique et la sensation obtenue une fois l'ensemble monté dans son boîtier. Une gamme telle que les claviers à membrane non tactiles existe précisément parce qu'un même décor peut masquer une pile à dômes ou une pile à contacts plats. JASPER fabrique des claviers à membrane et des ensembles IHM associés; l'entreprise peut examiner un plan de touches et les zones d'appui lorsque les plans sont disponibles. Les règles qui suivent restent valables indépendamment de cette revue.

---

1. Pourquoi la géométrie des contacts et le film d'espacement sont déterminants

Un clavier à membrane associe des motifs conducteurs imprimés sur un film souple, séparés puis laminés en une pile contrôlée. MacDermid Alpha présente Autostat HT comme un polyester stabilisé thermiquement destiné aux circuits de claviers à membrane; Autotex est un film polyester à revêtement dur conçu pour les faces avant souples et gaufrées. Dans une construction non tactile, le dôme métallique en acier inoxydable ou le polydôme est volontairement absent. Il n'y a donc plus d'élément à effet brusque pour imposer la course : le recalage des plages, l'entrefer créé par l'espacement, la flexion de la face avant et l'appui fourni par le boîtier commandent directement la fermeture.

Lorsque la géométrie reste vague, le premier échantillon peut fonctionner sur l'établi puis échouer dans le boîtier. Les modes de défaillance typiques sont concrets :

1. Appuis non détectés : face avant trop raide, espacement trop épais, plage conductrice trop petite, ou absence de retour LED/IHM qui pousse l'opérateur à douter de la commande.
2. Déclenchements fantômes ou trop légers : cloisons trop étroites entre les ouvertures, évidements surdimensionnés ou support présent seulement sous certaines zones.
3. Force irrégulière sur le panneau : nervures, découpe d'écran TFT ou polycarbonate cintré uniquement sous les touches d'angle.
4. Fermeture molle ou retardée : une poche de contact étanche change de pression pendant l'appui sans disposer d'un chemin d'air validé.
5. Conformité électrique, échec d'usage : la continuité est correcte sur le film libre, mais la face avant de série offre une mauvaise sensation sur son support réel.

Ces défauts entraînent la reprise des plans, le remplacement du film d'espacement et des boucles d'échantillonnage supplémentaires après la libération du graphisme. Le présent cadre permet de nommer dans la consultation et le plan de premier article les variables qui pilotent la force d'actionnement d'une touche à membrane et la fiabilité de contact. Si l'endurance fait partie du contrat, il faut la rattacher à la méthode ASTM F1578-24 et aux conditions propres au projet, pas à un nombre de cycles isolé.

Principe directeur : un clavier non tactile est un système contacts-espacement qui se mesure sur un support représentatif de la série et qui exige un plan explicite de retour externe. La consigne « retirer le dôme et lancer la production » ne constitue pas une conception.

---

2. Cadre en 10 points pour la conception d'un clavier à membrane non tactile

Les dix critères ci-dessous suivent l'ordre d'une revue de plans. Chaque point se termine par un Bon indicateur et un Signal d'alerte directement applicables à un dossier industriel.

2.1 Motif du contact plat de clavier à membrane

Dans une construction à contact plat, le circuit supérieur ou la pastille de court-circuit se déforme à travers l'ouverture du film d'espacement et rejoint la plage inférieure. Le tableau regroupe des géométries pratiques à examiner sur les fichiers de circuit. Il s'agit de familles de dessin, pas de dénominations normalisées ni de dimensions universelles.

Le motif doit être nommé sur le plan du circuit. « Imprimer un peu d'argent sous l'icône » n'est pas une définition de contact. La plage électrique doit être centrée à la fois sur la touche graphique et sur l'ouverture du film d'espacement, et non seulement sur le contour de la légende. Les déclarations de matières RoHS et REACH restent applicables aux encres conductrices et au PET, même lorsque la pile est plate.

Bon indicateur : le type, les dimensions et le repère de recalage de la plage figurent sur la couche circuit, avec un plan de touches cohérent avec le graphisme.
Signal d'alerte : le dossier contient seulement un PDF de face avant, sans carte des plages, ou des centres ajustés visuellement par rapport aux icônes.

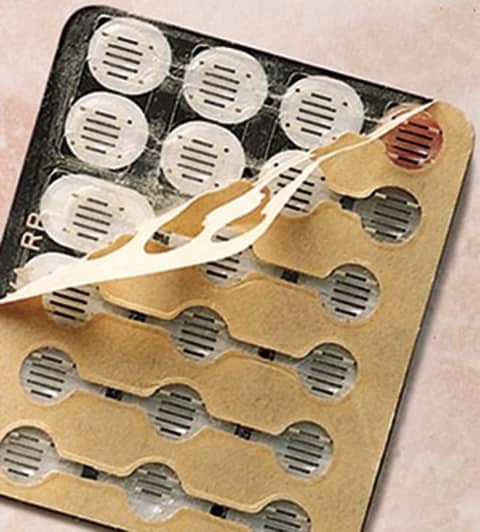

2.2 Conception du film d'espacement

La conception du film d'espacement pour clavier à membrane détermine largement le comportement non tactile. La couche maintient les conducteurs supérieur et inférieur séparés au repos; chaque ouverture libérée définit la zone où le contact supérieur peut fléchir vers la plage inférieure. La carte des ouvertures doit donc faire partie du jeu de plans maîtrisé, pas d'une simple note d'assemblage.

Le film d'espacement n'est pas une chute de PET percée « sous les boutons ». C'est une construction diélectrique et adhésive contrôlée, accompagnée d'une carte d'ouvertures libérée. Les fiches produit montrent pourquoi une épaisseur universelle serait trompeuse : 3M 467MP indique 0,05 mm sans protecteur, 3M 468MP 0,127 mm et 3M 9495LE 0,17 mm, ce dernier étant destiné notamment à de nombreux plastiques à faible énergie de surface. Ces valeurs décrivent des produits adhésifs précis, pas une spécification complète du film d'espacement. Le jeu entre l'ouverture et la plage doit absorber les tolérances qualifiées d'impression et de découpe sans découvrir ni manquer la zone de contact.

Bon indicateur : un plan de la couche d'espacement cote chaque ouverture, indique l'épaisseur et fixe la cloison minimale.
Signal d'alerte : une seule ouverture générique pour toutes les touches, ou aucune épaisseur d'espacement dans la nomenclature.

2.3 Chemin d'air et gestion de la pression

Si le circuit supérieur, l'ouverture et le circuit inférieur forment une poche étanche, l'appui modifie le volume d'air emprisonné. Les exemples de ventilation de Snaptron concernent les dômes, mais illustrent trois mécanismes pertinents : canaux dans l'espacement, évents dans le film supérieur et passages à travers la carte. Cette source explique le mécanisme; elle ne prouve pas que chaque touche plate exige un évent. Le besoin et le tracé doivent être confirmés sur la pile finale, par des appuis répétés dans le boîtier prévu.

La stratégie de ventilation doit rester compatible avec le plan d'étanchéité du boîtier selon IEC 60529 :

• Canaux entre touches : l'air circule entre les ouvertures à l'intérieur du film d'espacement libéré.
• Sortie vers une cavité sèche : l'évent rejoint un volume maîtrisé du boîtier, pas une zone de lavage.
• Passage par la carte ou le FPC : option possible avec un circuit inférieur hybride en FR4 ou en polyimide.
• Bord volontairement ouvert : uniquement si le plan IP54, IP65 ou IP67 autorise explicitement ce bord.

Bon indicateur : le chemin d'air apparaît sur la coupe de pile ou le dessin d'espacement et ne contredit pas l'étanchéité revendiquée.
Signal d'alerte : un clavier annoncé « entièrement étanche » sans évent, dont la force devient molle et irrégulière après 10 appuis rapides.

2.4 Flexion, gaufrage et repérage de la face avant graphique

Dans de nombreuses conceptions plates, la face avant graphique est le principal élément flexible perçu par l'opérateur. Les grades PET et polycarbonate diffèrent par leur flexibilité, leur résistance chimique, leur aptitude au formage et leurs propriétés optiques. Les données Autotex répertorient des polyesters à revêtement dur de 150 µm, 200 µm et 280 µm pour les claviers à membrane. Le plan doit donc indiquer un grade et une épaisseur, pas seulement « PET ». Le gaufrage, le revêtement dur, l'adhésif, l'ouverture et le support déterminent ensuite la force installée.

Une surface non tactile doit tout de même permettre de repérer les touches. Les solutions comprennent :

• des icônes et aplats imprimés en seconde face, pour conserver une surface de nettoyage IPA aussi plane que possible;
• un léger gaufrage périphérique pour guider le doigt sans créer de logement de dôme, validé avec le film retenu;
• une finition mate ou une texture sélective adaptée à l'éclairage réel.

Il ne faut pas reprendre le gaufrage profond d'une pile tactile approuvée en supposant que la pile plate gardera la même course et la même force. La hauteur de gaufrage dépend du matériau et du procédé. Elle doit d'abord servir au repérage, puis être qualifiée avec le film, l'espacement, l'adhésif, l'actionneur et le support choisis.

Bon indicateur : le grade, l'épaisseur, la finition et le choix de gaufrage - ou l'absence de gaufrage - sont justifiés sur le plan.
Signal d'alerte : un gaufrage maximal demandé pour une sensation « haut de gamme » sur une face silencieuse, sans budget de force mesuré.

2.5 Surface d'appui et zones porteuses du boîtier

La planéité du boîtier sous chaque touche fait partie du fonctionnement du clavier. Une mousse, une découpe d'écran, une nervure ou un bossage de vis peut modifier l'entrefer d'une touche à l'autre. La sensation doit être approuvée sur un support représentatif de la série, et non uniquement sur un film libre posé sur l'établi.

Le dessin mécanique doit préciser :

• une zone d'appui rigide sous chaque touche, ou une plaque continue cotée par rapport au plan de touches;
• les vides interdits sous les zones de contact, par exemple au-dessus d'une grille de haut-parleur;
• l'adhésif arrière et le raidisseur éventuel si la pile souple a besoin d'un renfort;
• la façon dont le panneau franchit une fenêtre d'affichage ou une découpe USB dans un boîtier ABS.

Bon indicateur : le plan mécanique montre une surface d'appui sous chaque touche du plan.
Signal d'alerte : le premier article est approuvé sur une mousse absente du boîtier de série.

2.6 Force d'actionnement et fenêtre de course

La force d'actionnement d'une touche à membrane reste une spécification même sans courbe d'encliquetage de dôme métallique. La force et la course résultent du film de face avant, du gaufrage, de l'adhésif, de l'entrefer, de la géométrie des plages, de l'actionneur et du support. Il n'existe pas de plage de force universelle et indépendante de l'application pour une touche non tactile. ISO 9241-410:2008 inscrit au contraire le choix des dispositifs d'entrée physiques dans le contexte de la tâche, des utilisateurs et des conditions d'utilisation. Les cibles doivent être définies à partir de l'opérateur et du boîtier, puis comparées sur des échantillons complets.

Le plan d'échantillonnage doit indiquer :

• la force cible et sa tolérance, issues de la pile complète approuvée;
• la méthode de mesure, l'actionneur, la vitesse, le conditionnement et le montage d'essai représentatif de la série;
• la prise en compte éventuelle de gants nitrile ou cuir;
• une charge de non-actionnement si les appuis accidentels constituent un risque du projet.

Bon indicateur : une fenêtre de force et une méthode figurent dans le plan d'échantillonnage; le cyclage ASTM F1578-24 est ajouté si l'endurance est contractuelle.
Signal d'alerte : la seule exigence est « aussi souple que possible », sans limites ni montage de mesure.

2.7 Plan de retour externe

Une architecture non tactile requiert souvent une confirmation distincte : voyant, changement d'état à l'écran, signal sonore ou vibration transmise par le châssis. La seule fermeture électrique n'indique pas que le micrologiciel a accepté la commande. Le délai et le responsable du retour doivent figurer dans les exigences système, puis être testés pendant la tâche réelle.

Bon indicateur : la révision des exigences nomme le responsable électronique, micrologiciel ou mécanique du retour.
Signal d'alerte : une commande marche/arrêt critique reste silencieuse, sans LED, état d'IHM, bip ni retour tactile.

2.8 Qualité électrique du contact

La sensation ne remplace pas les exigences électriques. La résistance en circuit fermé, l'isolement en circuit ouvert, le rebond et son traitement, la tension et le courant doivent découler de l'électronique hôte. Ils sont contrôlés avant et après les expositions environnementales et le cyclage requis. Les fiches de matière décrivent des briques de construction, pas les performances garanties du clavier fini : Henkel LOCTITE EDAG 479SS est une encre argent flexible pour circuits sur polyester; MacDermid Autostat D5010 est un diélectrique polymérisable aux UV destiné notamment aux croisements imprimés. IEC 61000-4-2:2025 traite l'immunité des équipements aux décharges électrostatiques; un blindage imprimé ne constitue pas une certification du produit fini.

Bon indicateur : la résistance de contact, l'isolement et le rebond figurent dans les exigences électriques, avec les déclarations RoHS des encres.
Signal d'alerte : « continuité correcte au multimètre » est le seul critère avant un premier article de type PPAP.

2.9 Étanchéité périphérique et sortie d'air

Une face plane en PET ou PC facilite l'essuyage à l'IPA ou avec un nettoyant à base d'ammoniums quaternaires. Elle ne crée pas à elle seule un indice IP. IEC 60529 classe la protection assurée par l'enveloppe d'un équipement électrique; une mention IP54, IP65 ou IP67 dépourvue de boîtier et d'article d'essai définis reste incomplète. L'adhésif acrylique périphérique, le passage de la nappe, le joint silicone et les sorties d'air déterminent les chemins de liquide. Toute revendication d'immersion ne vaut que pour l'ensemble effectivement soumis à l'essai. Un évent débouchant dans une zone de lavage contredit le plan d'étanchéité.

Bon indicateur : l'indice IP éventuel est rattaché à l'ensemble complet et à la méthode IEC 60529; la sortie d'air reste dans une zone sèche.
Signal d'alerte : une pièce souple libre est annoncée « membrane non tactile IP67 » uniquement parce que sa face est plane.

2.10 Zones tactiles et non tactiles sur une même face

Les touches critiques peuvent recevoir des dômes métalliques sélectionnés, tandis que les touches de mode restent plates sur la même pile PET. Cette combinaison n'est fiable que si la référence de dôme, le logement dans l'espacement, le film de maintien, le graphisme, l'actionneur et le plan d'essais sont conçus ensemble. Ajouter des dômes à une pile plate déjà libérée, sans revoir les poches, provoque des défauts de recalage et de sensation.

Bon indicateur : la carte des dômes et le plan des touches plates appartiennent au même jeu de plans révisé, en PDF ou CAD.
Signal d'alerte : « ajouter des dômes si les clients se plaignent » sans budget de modification de l'espacement et du film de maintien.

---

3. Coupe de pile, processus et jalons d'échantillonnage

3.1 Coupe textuelle d'une pile à contacts plats

[ Appui du doigt ]
       |
1. Face avant graphique (grade PET/PC, impression, léger gaufrage éventuel)
2. Adhésif de face avant
3. Circuit supérieur / contact plat (Ag/C sur PET, ou construction hybride)
4. Film d'espacement avec ouvertures + évents   <-- conception de l'espacement
5. Plages du circuit inférieur, recalées sur les ouvertures
6. Adhésif arrière + blindage ou raidisseur éventuel
7. Nappe souple + connecteur  -->  hôte (anti-rebond, LED, IHM)
[ Zone porteuse du boîtier - appui plan sous chaque touche ]

Les modules optionnels - blindage, couche LED, fenêtre et joint - se placent là où les plans électrique et d'étanchéité l'exigent, pas pour décorer la pile. Pour la théorie générale des couches, le guide de conception des claviers à membrane complète cette vue; le présent article reste centré sur les décisions propres aux contacts non tactiles.

3.2 Processus de conception et de consultation en sept étapes

Étape 1 - Cartographier l'opérateur et l'environnement
Identifier les touches utilisées avec ou sans contrôle visuel, les gants, le bruit, les produits de nettoyage et l'exigence éventuelle de silence. Si une touche critique exige une confirmation d'encliquetage, elle doit devenir candidate à une architecture tactile avant de dessiner toute la face en contacts plats.

Étape 2 - Établir le plan de touches et les motifs de contact
Dessiner chaque touche, ses dimensions et son pas. Affecter une famille de contact plat à chaque zone et centrer les plages sur les icônes. Le même plan de touches doit être utilisé par les équipes mécanique, graphisme et circuit.

Étape 3 - Définir l'espacement et la ventilation
Coter les ouvertures, l'épaisseur, les cloisons et le chemin d'air. Vérifier que les sorties ne contredisent pas le plan d'étanchéité. Le conflit doit être résolu avant l'outillage de découpe.

Étape 4 - Choisir la face avant et le support
Sélectionner le grade de film et la politique de gaufrage. Dessiner les zones porteuses du boîtier sous les touches. Si la pile exige un raidisseur arrière, l'ajouter immédiatement à la nomenclature.

Étape 5 - Écrire les exigences de force, d'électricité et de retour
Définir la fenêtre de force, la résistance de contact, l'isolement, la responsabilité de l'anti-rebond et les exigences de LED, d'IHM ou de bip. Les interrupteurs bouton à membrane ne doivent être cités que si le panneau associe plusieurs technologies, jamais pour remplacer une spécification de force manquante.

Étape 6 - Constituer le dossier de consultation
Fournir la coupe de pile, le plan de touches, le dessin d'espacement, les fichiers du circuit, les appels de matière, les contraintes environnementales et les quantités d'échantillons. Demander au fournisseur de confirmer par écrit la stratégie de ventilation et les hypothèses de support.

Étape 7 - Valider le premier article sur un support représentatif de la série
Monter les échantillons sur le boîtier réel ou sur un montage qui reproduit la rigidité des zones d'appui. Contrôler la continuité, échantillonner la force et faire réaliser la tâche avec le vrai chemin de retour. Utiliser les jalons de qualité et d'essais. Si l'endurance est contractuelle, citer ASTM F1578-24 avec la charge, la cadence, l'environnement, le critère de fin et le plan d'inspection du projet, plutôt qu'un slogan de durée de vie.

3.3 Matrice d'approbation des échantillons

3.4 Liste de contrôle du plan de touches et de la surface d'appui

À vérifier avant la libération de l'outillage :

• [ ] Plan de touches avec noms, dimensions, pas et rôles critiques ou non critiques
• [ ] Famille de motif et dimensions des plages pour chaque touche
• [ ] Dimensions des ouvertures, épaisseur du film d'espacement et cloison minimale
• [ ] Chemin d'air identifié et compatible avec l'étanchéité revendiquée
• [ ] Matière, finition et choix de gaufrage de la face avant
• [ ] Zone porteuse sous chaque touche sur le plan mécanique
• [ ] Fenêtre de force et montage de mesure
• [ ] Responsable du retour externe : LED, IHM, bip ou absence justifiée
• [ ] Exigences électriques : résistance de contact, isolement, rebond et anti-rebond
• [ ] Nappe, connecteur et adhésif arrière spécifiés
• [ ] Carte des dômes pour les éventuelles zones tactiles
• [ ] Plan d'échantillonnage faisant référence au support de série

---

4. Cas où le non tactile n'est pas le meilleur choix et signaux d'alerte

4.1 Préférer une autre architecture lorsque la tâche l'exige

Une pile plate reste pertinente dans les environnements calmes, sur les faces régulièrement essuyées, pour des touches de mode simples et sur les panneaux qui affichent déjà l'état. Elle devient un mauvais choix par défaut pour « toutes les touches de la machine » lorsque certaines commandes ont des conséquences importantes. Les claviers à membrane tactiles constituent alors une architecture à évaluer, pas une amélioration automatique.

4.2 Signaux d'alerte qui rendent le dossier incomplet

• Aucun plan de touches, seulement une belle image JPEG de la face avant.
• Film d'espacement décrit par des « trous standard » sans dimensions.
• Force laissée vide ou remplacée par « toucher souple » sans fenêtre mesurable.
• Premier échantillon approuvé seulement comme film libre sur mousse.
• Indice IP déduit de la face plane, sans article d'essai comprenant le boîtier.
• Ventilation ignorée sur une conception fermée en périphérie dont les échantillons deviennent mous.
• Touches critiques silencieuses, sans plan de retour.
• Dômes ajoutés en cours de projet, sans nouvelle conception de l'espacement et du maintien.
• Endurance garantie comme multiple universel d'une version tactile, sans méthode d'essai.
• Refus du fournisseur d'utiliser un support représentatif de la série pour l'approbation de force.

---

6. Revoir le plan de touches avant le prochain échantillon

Il faut d'abord figer l'usage opérateur, puis la géométrie : motif des contacts plats, film d'espacement, chemin d'air, flexion de la face avant et zones porteuses. La fenêtre de force et le responsable du retour externe doivent être nommés. Le premier article se valide sur le boîtier destiné à la série. JASPER peut examiner le plan de touches et la surface d'appui comme une option de mise en oeuvre; le cadre ne dépend pas d'un fournisseur particulier. La bibliothèque technique française regroupe les ressources associées.

Action recommandée : confronter le plan de touches et la surface d'appui à la liste du §3.4 avant la prochaine commande d'échantillons.

Cet article a été préparé pour la bibliothèque technique de bestmembraneswitchs.com. JASPER, fabricant de claviers à membrane, est cité comme une option de mise en oeuvre. Aucun paiement n'a influencé le choix des sources ni les critères d'ingénierie.

Questions fréquentes

Qu'est-ce que la conception d'un clavier à membrane non tactile, en une phrase ?

C'est la mise au point d'une pile à contacts plats - plages conductrices, ouvertures du film d'espacement, ventilation, flexion de la face avant et support - afin que les touches ferment le circuit de manière régulière sans dôme à effet brusque, généralement avec une confirmation par LED, son ou IHM.

Quelle différence entre un contact plat de clavier à membrane et un dôme métallique ?

Le contact plat déforme un conducteur supérieur à travers une ouverture pour rejoindre une plage inférieure. Le dôme métallique ajoute un élément qui s'enfonce à une force définie puis revient en place. Le retour, la courbe de force et la nomenclature diffèrent, même si le graphisme extérieur est identique.

Quels paramètres comptent le plus dans la conception du film d'espacement ?

Les principaux paramètres sont les dimensions et la position de l'ouverture par rapport aux plages, l'épaisseur qui crée l'entrefer, la cloison entre touches et les éventuels canaux d'air. Ensemble, ils influencent les contacts accidentels, la course et une grande partie de la force perçue.

Quelle force d'actionnement faut-il indiquer sur le plan d'une touche non tactile ?

Il n'existe pas de valeur universelle. Il faut définir une fenêtre adaptée à la tâche de l'opérateur et au risque d'appui accidentel, puis la mesurer avec la face avant, l'espacement, le circuit, l'actionneur et le support de série retenus. Des gants ou un appui volontaire imposent souvent d'autres échantillons qu'une saisie fréquente à main nue.

Un clavier à membrane non tactile a-t-il toujours besoin d'un évent ?

Non. Un évent n'est nécessaire que si la poche de contact finie emprisonne assez d'air pour perturber la fermeture ou le retour. Des appuis répétés permettent de confirmer le mécanisme; toute sortie d'air doit ensuite rejoindre un volume sec maîtrisé et rester compatible avec l'étanchéité du boîtier.

Un panneau non tactile peut-il atteindre IP65 ou IP67 ?

Oui, mais l'étanchéité relève de l'ensemble et du boîtier selon IEC 60529, pas du seul graphisme plat. L'adhésif périphérique, la sortie de nappe, le joint et la ventilation définissent les chemins de liquide. Une revendication IP67 exige un boîtier et un article d'essai définis, pas seulement une face PET lavable.

Un clavier non tactile dure-t-il toujours plus longtemps qu'un clavier tactile ?

Non, ce n'est pas une règle universelle. L'absence de dôme supprime les modes de défaillance propres à ce composant, mais l'endurance dépend toujours de la pile, de la charge, de l'environnement et de la méthode. Si elle est contractuelle, citer ASTM F1578-24 et les conditions du projet; écarter les multiplicateurs fixes tirés de catalogues.

Faut-il gaufrer les touches non tactiles ?

Un léger gaufrage périphérique peut aider à repérer une touche sur une face plane en PC ou PET. Un relief plus profond modifie la flexion, peut augmenter la force et favoriser les appuis manqués. Le gaufrage doit servir le repérage et le nettoyage, puis la fenêtre de force doit être revérifiée sur le boîtier réel.

Peut-on mélanger des touches tactiles et non tactiles sur le même panneau ?

Oui, à condition de concevoir ensemble les références de dôme, le film d'espacement, le graphisme, l'actionneur et les conditions d'essai ASTM F1578-24. Un mélange ajouté sans revoir la pile crée des défauts de recalage et de sensation dans les zones tactiles comme dans les zones plates.

Quel dossier transmettre au fabricant pour la revue ?

Le dossier doit comprendre le plan de touches, la coupe de pile, les dessins du film d'espacement et du circuit, les cibles de force et électriques - dont la résistance en ohms et l'isolement en MΩ -, le plan de retour, les zones d'appui et les quantités d'échantillons. Faire revoir le plan de touches et le support avant de figer l'outillage chez JASPER ou un autre OEM.
