Kapazitiver vs. resistiver Touchscreen: OEM-Auswahlleitfaden

Bei neuen Display-HMIs lässt sich die Frage kapazitiver vs. resistiver Touchscreen nicht mit „modern“ gegen „veraltet“ beantworten. Ein projiziert-kapazitiver Touchscreen (PCAP) ist meist der bessere Ausgangspunkt für eine starre Frontscheibe, leichte Fingerberührung, Multi-Touch und Gesten. Ein resistiver Touchscreen liegt vorn, wenn ein definierter nichtleitender Handschuh oder passiver Stift durch Druck zuverlässig eine Koordinate erzeugen muss. Bei Wasser, Haltbarkeit, Genauigkeit, Abdichtung und Gesamtkosten gibt es keinen pauschalen Sieger. Entscheidend ist das installierte System aus Oberfläche, Sensor, Display, Controller, Gehäuse, Software und Prüfplan.

Stand: 30. Juli 2026

Kapazitiver vs. resistiver Touchscreen im Schnellvergleich

Der folgende Vergleich benennt bewusst nur Startkandidaten. Ein Häkchen bedeutet „zuerst bemustern und prüfen“, nicht „ohne weitere Nachweise freigeben“. PCAP passt grundsätzlich zu gestenorientierten Oberflächen. Resistive Technik passt zu klar definierten Druckeingaben. Bei nassen, elektrisch störbehafteten oder sicherheitsbezogenen Anwendungen bestimmen dagegen Einbau, Controller und Validierungsnachweise die Grenze.

Das Urteil bleibt eng gefasst: PCAP wird wegen der möglichen Bedien- und Oberflächenarchitektur gewählt; resistive Technik wegen einer nachweisbaren Druckeingabe. Die bloße Anforderung „industriell“ reicht für keine der beiden Freigaben.

JASPERs kapazitive Touchpanels sind eine mögliche Umsetzung, wenn das Projekt eine kapazitive Frontarchitektur verfolgt. Daraus folgt nicht, dass JASPER jede in diesem Vergleich beschriebene resistive Bauart anbietet.

Vor dem Vergleich müssen beide Touchsysteme gleich abgegrenzt sein

Ein belastbarer Vergleich von PCAP oder resistivem Touchscreen beginnt mit derselben Systemgrenze. „Kapazitiv“ bezeichnet hier Projected Capacitive Touch, also einen elektrodenbasierten Koordinatensensor vor einem Display und nicht eine einzelne kapazitive Taste. „Resistiv“ meint Analog Resistive Touch: Durch lokalen Druck berühren sich leitfähige Schichten. Verbreitete Ausführungen sind 4-Wire- und 5-Wire-Touchpanels.

Die Signalwege unterscheiden sich grundlegend:

PROJIZIERT-KAPAZITIV (PCAP)
Eingabeobjekt
  -> dielektrische Frontscheibe mit Bedruckung
  -> Klebstoff, Optical Bonding oder definierter Luftspalt
  -> strukturiertes Elektrodenraster und Anschlussfahne
  -> PCAP-Controller und Konfiguration
  -> zugeordnete Koordinaten / Gesten
  -> Display, Host-Software, Gehäuse und Massebezug

ANALOG-RESISTIV
Eingabeobjekt und lokale Kraft
  -> flexible leitfähige Deckschicht
  -> Abstandshalter und untere leitfähige Schicht
  -> Anschlussfahne und resistiver Controller / ADC
  -> Filterung und Kalibriertransformation
  -> zugeordnete Koordinate
  -> Display, Host-Software, Blende und Gehäuse

Der AN2934 Capacitive Touch Sensor Design Guide von Microchip Technology, Revision B aus 2020, behandelt Abdeckung, Elektrodengeometrie, Abschirmung, Masseflächen, Signal-to-Noise Ratio und Feuchtigkeit als zusammenhängende Konstruktionsgrößen. Die Frontscheibe ist damit ein elektrischer Bestandteil des PCAP-Systems, auch wenn sie zugleich die Bedruckung trägt und das Display schützt.

Beim resistiven System wird ein mechanisches Ereignis in eine analoge Koordinate umgesetzt. Microchips AN8091 Four and Five-Wire Touch Screen Controller, Revision 8091A-AVR-07/07, beschreibt die Controller-Anbindung gängiger 4-Wire- und 5-Wire-Touchscreens. Je nach Panelaufbau werden Anregung und Auswertung unterschiedlich realisiert. Das 19-seitige Dokument belegt das Funktionsprinzip, macht die gezeigte Schaltung aber nicht zur universellen Controller-Lösung.

Viele Fehlentscheidungen entstehen durch ungleiche Vergleichsgrenzen. Ein nackter Sensor enthält weder Frontscheibe noch Controller, Display, Massekonzept, Gehäuse, Firmware oder Validierung. Ein gebondetes Displaymodul kann mehrere dieser Bestandteile bereits einschließen. Angebote und Muster müssen daher denselben Lieferumfang, denselben Zeichnungsstand und dieselben Abnahmekriterien abbilden.

Finger, Handschuh und Stift entscheiden über den ersten Prototyp

Das geforderte Eingabeobjekt legt häufig die erste Bemusterungsrichtung fest, muss dafür aber konkret beschrieben sein. „Bedienung mit Handschuhen“ ist noch keine Prüfbedingung. Nitril, isolierte Arbeitshandschuhe, nasses Gewebe, mehrlagige Kälteschutzhandschuhe und leitfähige Fingerspitzen unterscheiden sich bei elektrischer Kopplung, Kraftübertragung, Handhaltung und Erreichbarkeit kleiner Ziele. Microchip Technology, Texas Instruments und Infineon Technologies behandeln diese Größen deshalb als Teile des Controller- und Sensordesigns.

PCAP-Controllerfamilien wie maXTouch von Microchip Technology führen Glove Mode, Moisture Resilience, Multi-Touch und Noise Management als Plattformfunktionen. Der AN85951 CAPSENSE Design Guide von Infineon Technologies, revidiert am 26. Mai 2026, verbindet Overlay-Design, SNR, Shield Electrode, Guard Sensor, Tuning und Flüssigkeitsverhalten ebenfalls zu einer gemeinsamen Entwicklungsaufgabe. Solche Funktionen belegen keine beliebige Panel-Handschuh-Kombination.

Auch ein resistiver Touchscreen funktioniert nicht automatisch mit jedem Handschuh. Die lokale Kraft muss die Sensorschichten schließen, ohne unzumutbare Ermüdung, verpasste Eingaben, Blendeneinfluss oder Schäden zu verursachen. Ein dicker Handschuh kann zwar Kraft übertragen, aber kleine Ziele schlecht treffen. Deshalb gehören Modell, Größenbereich, trockener und nasser Zustand, Haltung, Zielabmessung und rückseitige Abstützung in denselben Versuch.

PCAP ist ungeeignet, wenn ein feiner passiver Stift oder wechselnde nichtleitende Handschuhe zwingend funktionieren müssen und kein passender Controller-Modus validiert werden kann. Resistive Technik ist ungeeignet, wenn Anwender müheloses Multi-Touch und Gesten durch eine harte, durchgehende Front erwarten.

Bei Wasser zählt der definierte Nasszustand, nicht das Technologieetikett

Keines der beiden Messprinzipien macht die fertige Bedienoberfläche wasserdicht. Wasser verändert bei PCAP das elektrische Feld. Bei einem resistiven Panel kann Flüssigkeit in Kanten eindringen, beim Wischen Druck ausüben, die Randzone verunreinigen oder Anschlussfahne und Steckverbinder erreichen. Bevor ein Lieferant Sensor oder Controller auswählt, muss das geforderte Verhalten für jeden Zustand feststehen. Einzelne Tropfen, ablaufende Flüssigkeit und eine Pfütze aus Reinigungsmittel sind verschiedene Lastfälle.

Der CapTIvate Design Guide von Texas Instruments trennt Moisture-Tolerant Operation von Spill Rejection. Ein Guard Channel kann großflächige Flüssigkeitsbelegung erkennen und die normale Sensorausgabe unterdrücken. Das ist etwas anderes als die Verfolgung eines nassen Fingers, die Bedienung unter Tropfen oder ein Weiterbetrieb unter stehender Flüssigkeit.

Für PCAP muss der Prüfaufbau die endgültige Front, Klebung oder optische Bondung, das Display, Netzteil und gegebenenfalls Ladegerät, Chassis, Massepfad, Kabel, Firmwarestand und Controllerkonfiguration enthalten. Ein Entwicklungsboard hinter einer sauberen Glasprobe validiert den Produktionsaufbau nicht.

Beim resistiven System sind Wisch- und Flüssigkeitslasten, Randabdichtung, Verschmutzung, Schäden der Deckschicht, optische Änderungen, Steckverbinder und Kalibrierung nach der Reinigung zu definieren. Ein Oberflächentropfen löst den internen Schichtkontakt möglicherweise nicht aus; das Gesamtgerät besitzt trotzdem mechanische und dichtheitsbezogene Fehlerpfade.

IEC 60529 klassifiziert den Schutz durch Gehäuse. Die Norm vergibt keinen IP-Code an einen losen Touchsensor, eine Frontscheibe, einen Klebstoff oder eine einzelne Dichtung. Für jede IP-Aussage braucht es das geprüfte Gehäuse, den Montageprozess, die Einbaulage, den Probenzustand, Abnahmekriterien und eine Prüfung nach Belastung.

Optik, Frontscheibe und mechanischer Aufbau müssen gemeinsam freigegeben werden

PCAP ermöglicht oft die ruhigere Industriefront: Eine starre Glas- oder Polymerplatte kann Display und bedruckten Rand überdecken, ohne dass der Anwender die Sensoroberfläche durchbiegt. Daraus folgt kein universeller Wert für die Lichtdurchlässigkeit. Reflexion, Haze, Kontrast, Parallaxe, Farbverschiebung, sichtbare Elektroden, Beschichtungen, Bonding, Luftspalte, Masken, Displayleuchtdichte und Betrachtungswinkel gehören zum vollständigen Schichtaufbau.

AN2934 erläutert, weshalb eine dickere Frontscheibe das kapazitive Signal reduziert, wenn Elektrodengeometrie und Controller dies nicht kompensieren. Leitfähige Druckfarbe, Metallblende, Massefläche, Luftspalt und optischer Klebstoff verändern die Kopplung. Bei einer starren Front werden die vorgesehenen PCAP-Touchpanels deshalb als Teil des Verbunds aus Front, Display und Gehäuse beurteilt, nicht als isoliertes Katalogteil.

Resistive Technik benötigt dagegen die Bewegung der Deckschicht. Blendendruck, ungleichmäßige Unterstützung, lokale Vorspannung oder ein schlecht beherrschter Ausschnitt können Kontakt und Randverhalten verändern. Ein austauschbares Panel erleichtert in einem Gerät den Service; in einem anderen wird die freiliegende flexible Oberfläche zum größten kosmetischen oder verschleißbezogenen Risiko.

Verglichen werden freigabenahe Aufbauten mit identischem Displaybild, gleicher Leuchtdichte, Umgebungsbeleuchtung, Betrachtungsgeometrie, Reinigung und Bewertungsmethode. Prozentwerte aus Lieferantenbroschüren über unterschiedliche Aufbauten sind kein technischer Vergleich.

Haltbarkeit ist Fehlerart plus Nutzungsprofil

Bei PCAP wird nicht bei jeder Berührung ein interner Kontakt geschlossen. Der komplette Aufbau kann dennoch durch Kratzer oder Bruch der Front, Beschichtungsverschleiß, Druckschäden, Ablösung, Fahnenbruch, Steckverbinderfehler, Displayspannung, Controllerdefekt oder elektrische Störungen ausfallen. Resistive Panels ergänzen die wiederholte Biegung der Deckschicht und den Kontakt der leitfähigen Lagen. Ihre Nutzungsdauer hängt ebenso von Aufbau und Einsatz ab.

Der Fehler beginnt oft organisatorisch, bevor er physisch sichtbar wird:

unklare Eingabe- oder Umgebungsanforderung
  -> Lieferant wählt einen bequemen Aufbau
  -> Controller und Gehäuse ändern sich nach dem Tuning
  -> Muster besteht eine trockene Tischdemonstration
  -> Produktionsstreuung verringert die Reserve
  -> Nass-, Handschuh-, Rand- oder Störfehler treten im Gerät auf

Die Frage „Wie viele Berührungen hält das Panel?“ wird durch ein Nutzungsprofil ersetzt: Kontaktobjekt, Spitzengeometrie, relevante Kraft, Bewegungsweg, häufig genutzte Zonen, Reinigungsmittel, Wischtuch, Temperatur-/Feuchtezustände, Verschmutzung, Stoß, zulässige kosmetische Veränderung, Koordinatendrift, Wartung und Austauschregel. Ein Zykluswert aus einem anderen Aufbau beantwortet diese Anforderung nicht.

PCAP ist nicht automatisch haltbarer, wenn eine starre Front starken Schlägen ausgesetzt ist und nur das teure gebondete Display als Einheit getauscht werden kann. Ein resistives Panel ist nicht automatisch ein Wegwerfteil; bei älteren Geräten kann es eine kontrollierte, im Feld austauschbare Einheit sein. Haltbarkeit gehört zur Geräte- und Servicestruktur.

Controller, Kalibrierung, Multi-Touch und Störfestigkeit gehören zur Systemfreigabe

Ein Touchpanel ohne gelenkte Controllerkonfiguration ist unfertig. PCAP und resistive Technik verarbeiten Signale unterschiedlich, brauchen aber beide benannte Verantwortliche für Elektronik, Einstellungen, Koordinatenabbildung, Softwareverhalten, Revisionen, Diagnose und Bauteiländerungen. Musterfunktion ersetzt keine Konfigurationslenkung.

Verantwortung des PCAP-Controllers

Ein PCAP-Controller scannt Elektroden und trennt beabsichtigte Kopplungsänderungen von Baseline-Drift, Display- und Netzteilstörungen, Metallblendeneinflüssen, wechselndem Massebezug, Feuchtigkeit, Handschuhen, Randeffekten, Ärmeln, Handballen und großen Fremdobjekten. Microchip Technology AN2934, die maXTouch-Dokumentation und Infineon Technologies AN85951 zeigen, weshalb Controller, Sensorgeometrie, Frontaufbau, Shielding und Tuning nicht unabhängig voneinander ausgewählt werden dürfen.

Die freigegebene Konfiguration nennt mindestens:

• Controllerbauteil sowie Firmware- und Konfigurationsrevision;
• Sensorbelegung, Kanäle, Scanmodi und Report-Schnittstelle;
• Baseline-, Schwellen-, Hysterese- und Störstrategie;
• Eintritt und Austritt aus Handschuh- und Nassmodus;
• Annahmen zu Shield, Guard, Chassis und Masse;
• Behandlung von Rand, Blende, Handballen, Ärmel und großen Objekten;
• Koordinatenorientierung, aktive Fläche und Displayzuordnung;
• Fehlermeldung, Aktualisierungsweg und Konfigurationsverantwortung.

Verantwortung des resistiven Controllers

Ein typischer Analog-Resistive-Touch-Controller regt das Panel an, misst die Kontaktspannung, bewertet den Kontakt, filtert Abtastwerte und überführt Rohkoordinaten in das Display-Koordinatensystem. Leitungswiderstand, ADC-Einschwingzeit, Betätigungskraft, Panelorientierung, Fertigungsstreuung und Displayausrichtung beeinflussen den gemeldeten Punkt.

Die Erklärung Touchscreen Calibration von Analog Devices beschreibt die Transformation zwischen Touchpanel- und Displaykoordinaten einschließlich Translation, Drehung und Skalierung. Kalibrierdaten benötigen daher einen Verantwortlichen, einen Speicherort, ein Produktionsverfahren, eine Serviceanweisung und eine Änderungsregel.

Grenze zwischen Multi-Touch und Gestenerkennung

Natives Multi-Touch ist ein wesentlicher PCAP-Vorteil. Elektrodenmatrix und geeigneter Controller können mehrere Kontaktpunkte ausgeben; die Host-Software legt fest, was Zoom, Drehung, Ziehen, Handballenunterdrückung und gleichzeitige Befehle bedeuten. Die bloße Zahl gemeldeter Kontakte validiert weder Zieltrennung noch Randgesten, Latenz oder die Unterdrückung unbeabsichtigter Kontakte.

Gängige analoge 4-Wire- und 5-Wire-Systeme werden meist als einzelne Koordinate betrieben. Zwei Kontakte können ein nicht eindeutig interpretierbares elektrisches Ergebnis erzeugen. Die Aussage „resistiv kann niemals Gesten erkennen“ wäre dennoch zu weit: Analog Devices dokumentiert Gesture Recognition on Resistive Touch Screens für einen herkömmlichen 4-Wire-Touchscreen mit spezieller Controller-Methode. Diese Ausnahme macht ein gewöhnliches resistives Panel nicht zu einer PCAP-Multi-Touch-Matrix.

Elektrische Störungen sind keine Eigenschaft des Sensors allein

PCAP misst kleine Feldänderungen. Displayansteuerung, Wandler, Ladebetrieb, Kabel, Kommunikationsbusse, Metallteile, Abschirmung und Massebezug können die Signalreserve aufbrauchen. Resistive Technik beginnt mit mechanischem Kontakt, doch der Controller misst weiterhin analoge Spannungen und bleibt gegenüber Displayeinstreuung, Kabeleinkopplung, ESD-Pfaden, Referenzfehlern und Host-Schnittstellenfehlern empfindlich.

Bei beiden Technologien werden das Produktionsdisplay in allen Betriebszuständen, das vorgesehene Netzteil, das längste freigegebene Kabel, das eingebaute Gehäuse, Kommunikationsaktivität, Massevarianten und definierte Störgrößen gemeinsam geprüft. „Kapazitiv ist störanfällig“ und „resistiv ist störfest“ sind Schlagworte, keine Abnahmekriterien.

Die Gesamtkosten hängen von Integration und Austauscheinheit ab

Ein loses resistives Panel kann in einem Projekt weniger optische und controllerseitige Integrationsarbeit verlangen. Eine PCAP-Baugruppe kann mechanische Öffnungen vermeiden, eine gemeinsame Frontfamilie ermöglichen und genau das Bedienmodell bereitstellen, das die Software benötigt. Keine dieser Beobachtungen bestimmt allein den Kostensieger.

Angebote müssen dieselbe Menge und denselben Lieferumfang abdecken. Dazu zählen einmalige Entwicklungsaufwände, Muster, Controller-/Firmwarearbeit, Vorrichtungen, Displayintegration, Validierung, Produktionsprogrammierung, Kalibrierung, Ausbeutekriterien, Verpackung, Ersatzteile, Austauscharbeit und Revalidierung nach Änderungen. Der Preis eines losen Panels entscheidet nicht über die installierten Gesamtkosten.

Die risikoärmere Architektur kann trotz höherem Sensorpreis die günstigere sein. Umgekehrt ist ein aufwendiger PCAP-Aufbau unnötig, wenn die Bedienung nur eine einzelne Druckkoordinate und einen feinen passiven Stift verlangt.

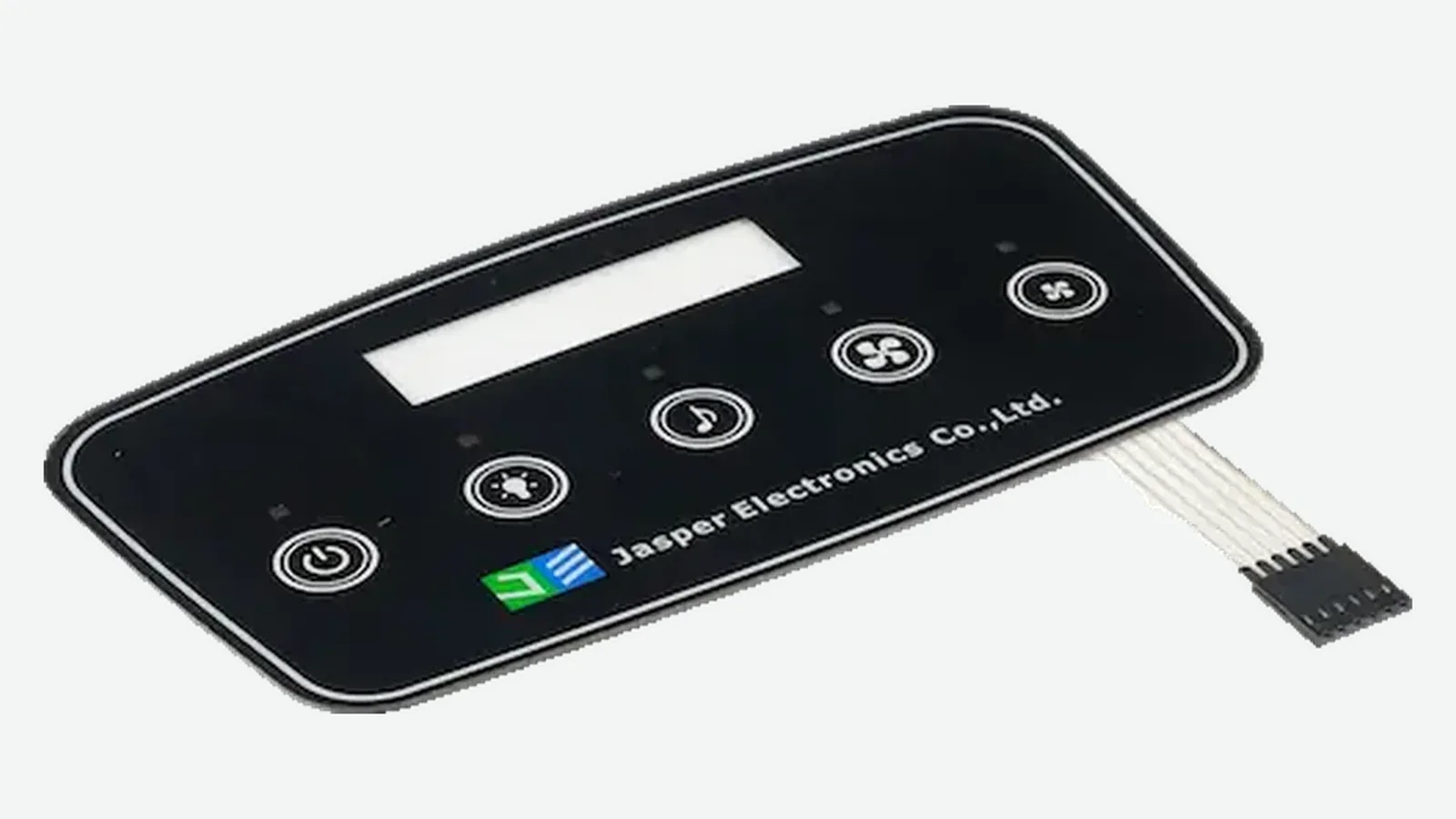

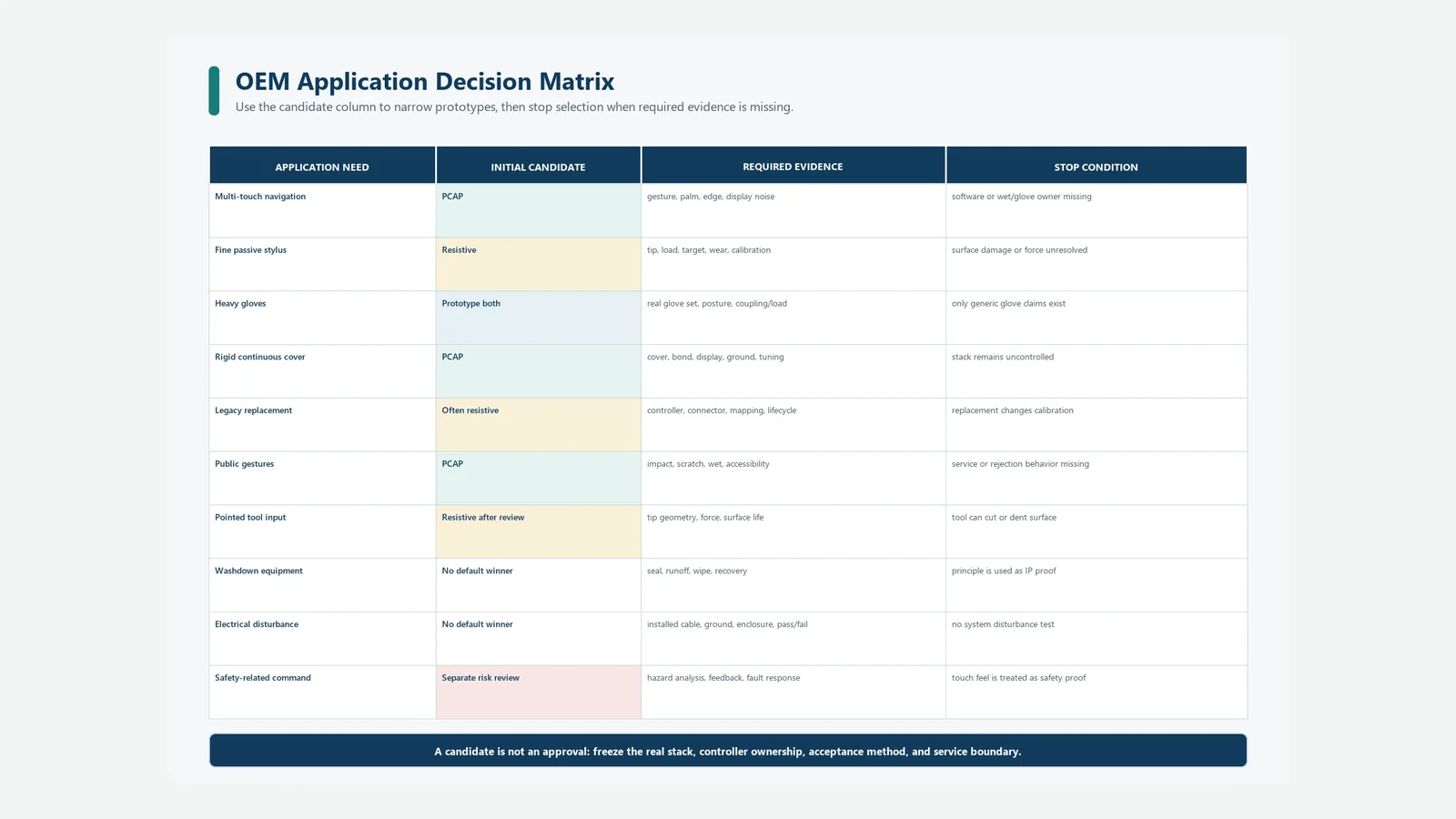

Entscheidungsmatrix für die Auswahl eines industriellen Touchscreens

Die Auswahl eines industriellen Touchscreens beginnt mit Aufgabe und Fehlerfolge, nicht mit dem Etikett „Industrie“. Die Matrix benennt einen Prototypkandidaten und die Bedingung, unter der eine Konstruktionsfreigabe unzulässig wäre.

Bei Bedienoberflächen für Industriesteuerungen kann die richtige Antwort „keines von beiden“ lauten. Das gilt etwa für sicherheitsbezogene Funktionen mit separat bewertetem Bedienpfad, Aufgaben mit zwingender taktiler Rückmeldung oder Nass-/Handschuhzustände, die beide Prototypen nicht bestehen. Physische Taste, Folientastatur, geschützter Schalter, Drehgeber oder ein gemischtes HMI können diese Funktion geeigneter übernehmen.

Die Matrix wählt Prototypen aus, erteilt aber keine Serienfreigabe. In die reale Entscheidung gehören außerdem Gefährdungsanalyse, Barrierefreiheit, Schulung, Reinigung, Wartung, Cybersecurity bei aktualisierbaren Konfigurationen und gerätebezogene regulatorische Pflichten.

Validierungsmatrix für das eingebaute Touchsystem

Validierung erfolgt an produktionsnaher Hardware. Eine Demonstration mit losem Sensor lässt Frontbedruckung, Bonding, Displaystörungen, Blende, rückseitige Abstützung, Masse, Kabel, Firmware, Host-Timing und Umgebung außer Acht.

ISO 9241-210:2019, zweite Ausgabe vom Juli 2019 und am 22. Mai 2025 als aktuell bestätigt, verankert menschzentrierte Gestaltung über den Lebenszyklus interaktiver Systeme. Für ein Touch-HMI bedeutet das: reale Aufgaben mit Haltung, Reichweite, Zielgröße, Handschuhen, Stift, Beleuchtung, Rückmeldung, Fehlerbehebung, Reinigung und Service prüfen, nicht nur Koordinaten auslesen.

JASPERs Prüfungs- und Validierungsplanung kann bei der Abgrenzung lieferantenseitiger Nachweise berücksichtigt werden. Angebot und Prüfplan müssen dennoch festlegen, was JASPER, was Controller- oder Displaylieferant und was der OEM am vollständigen Gerät prüft. Dieser Artikel behauptet weder eine bestimmte Akkreditierung noch ein Prüfergebnis.

Zeichnungs- und Mustercheckliste für OEMs

Vor der Architekturauswahl erhält der Lieferant ein gelenktes Eingabepaket:

1. Displayzeichnung mit Außenmaß, aktiver und sichtbarer Fläche, Orientierung, Steckverbinder, Befestigung und Ansteuerzuständen.
2. Bedienbeschreibung mit Single-Touch, Multi-Touch, Gesten, Zeichnen, Unterschrift, Dateneingabe, festen Funktionen, Zielkarte und Rückmeldung.
3. Eingabeobjekte mit Fingerhaltung, Hersteller/Modell/Größe jedes Handschuhs, Stift oder Werkzeug und bewusst abzulehnenden Objekten.
4. Frontoberfläche mit Material, Dicke, Finish, Beschichtung, Druck, Wölbung, Bonding, Maske, Sichtzone und Reinigung.
5. Gehäuseschnitt mit Blendenausschnitt, Material, Bezügen, Stützung, Dichtung, Befestigung, Bauraum, Fahnenweg, Steckverbinder und Servicezugang.
6. Elektronik mit Controller, PCB/FPC, Versorgung, Kommunikation, Display, Masse, Shield, Firmware, Diagnose, Updateweg und Konfigurationsverantwortung.
7. Umgebung mit Trocken-/Nasszuständen, Flüssigkeitschemie, Kondensation, Verunreinigung, Temperatur, Feuchte, Vibration, Stoß, Lagerung und Reinigung.
8. Abnahmekriterien für Koordinatenfehler, Randzone, Wiederholbarkeit, Reaktion, Fehl-/Nichtauslösung, Erholung, optische Prüfung und zulässige kosmetische Änderung.
9. Lebenszyklus mit Nutzungsprofil, Austauscheinheit, Neukalibrierung, freigegebenen Alternativen, Ersatzteilregel, Obsoleszenz und Änderungslenkung.
10. Nachweisplan mit Prototypstufen, Stückzahl, Testmatrix, Rückverfolgbarkeit, Serienmenge, Freigabeverantwortung und Revalidierungsauslösern.

Für die erste technische Bewertungsrunde setzt dieser Leitfaden 10 produktionsnahe Baugruppen als unverbindlichen, branchenüblichen Planungswert im mittleren bis oberen Musterbereich an. Die Zahl ist weder JASPER-spezifisch noch ein zugesagtes MOQ oder eine universell ausreichende Stichprobe. Der projektspezifische Stichprobenplan richtet sich nach Risiko, Varianten, zerstörenden Prüfungen, statistischem Ansatz und Rückstellmustern.

Die Freigabe identifiziert Front, Sensor/Panel, Display, Controller, Firmware/Konfiguration, Gehäuse, Klebstoff/Bonding, Kabel und Prüfverfahren jeweils mit Revision. Ein Golden Sample ohne diesen Konfigurationsnachweis kann spätere Ersetzungen nicht kontrollieren.

Konstruktionsprüfung für ein Touchpanel anfragen

Eine verwertbare Konstruktionsprüfung beginnt mit Displayzeichnung, Gehäuseschnitt, Frontkonzept, Eingabeobjekten, Bedienmodell, Controllerplan, Nasszuständen, Massekonzept, Austauscheinheit und Validierungsmatrix. Dieses Paket kann über Konstruktionsprüfung für ein Touchpanel anfragen eingereicht werden.

JASPER kann prüfen, ob eine kapazitive Frontarchitektur zur beschriebenen Systemgrenze passt und welche Angaben zu Controller, Front, Display, Gehäuse oder Prüfung noch fehlen. Der Lieferumfang für resistive Touchpanels ist separat zu klären; dieser Leitfaden stellt ihn nicht als bestätigtes JASPER-Angebot dar.

Methodik und Offenlegung

Die Lokalisierung stützt sich auf die freigegebene englische Fassung und eine deutsche Google-SERP vom 30. Juli 2026. Technische Aussagen wurden mit Primärquellen von Microchip Technology, Texas Instruments, Analog Devices und Infineon Technologies sowie ISO 9241-210:2019 und IEC 60529 abgeglichen. Firmenbezogene Zertifizierungen, Kunden, Preise, MOQ, Lieferzeiten, Kapazitäten und Prüfergebnisse bleiben ausgeschlossen, weil dafür keine verifizierte Evidenz vorliegt.

Quellen

1. Microchip Technology. AN2934: Capacitive Touch Sensor Design Guide, Revision B, 2020.
2. Texas Instruments. CapTIvate Technology Guide - Design Guide.
3. Microchip Technology. AN8091: Four and Five-Wire Touch Screen Controller, Revision 8091A-AVR-07/07.
4. Analog Devices. An Easy-to-Understand Explanation of Calibration in Touch-Screen Systems.
5. Analog Devices. Gesture Recognition on Resistive Touch Screens.
6. Microchip Technology. maXTouch Technology Overview.
7. Infineon Technologies. AN85951: PSoC 4 and PSoC 6 MCU CAPSENSE Design Guide, Revision vom 26. Mai 2026.
8. International Organization for Standardization. ISO 9241-210:2019, am 22. Mai 2025 als aktuell bestätigt.
9. International Electrotechnical Commission. IEC 60529, Edition 2.2, konsolidierte Fassung von 2013.

Häufig gestellte Fragen

Ist ein kapazitiver Touchscreen besser als ein resistiver?

Einen allgemeinen Sieger gibt es nicht. PCAP ist der stärkere Kandidat für eine starre Frontscheibe, leichte Fingerberührung, natives Multi-Touch und Gesten. Analog-resistiver Touch ist im Vorteil, wenn ein definierter Handschuh oder passiver Stift per Druck eine Koordinate erzeugen muss. Wasser, Haltbarkeit, Genauigkeit, Abdichtung und Gesamtkosten brauchen weiterhin Nachweise am eingebauten System.

Funktioniert ein resistives Touchpanel mit jedem Handschuh?

Nein. Ein resistives Panel braucht genügend lokale Kraft, um seine leitfähigen Schichten zu schließen. Dicke, Steifigkeit und Griff des Handschuhs sowie Haltung, Zielgröße, Deckschicht und rückseitige Abstützung beeinflussen die Wiederholbarkeit. Jedes geforderte Handschuhmodell und jede Größe sind trocken und nass zu prüfen; die Angabe „Handschuhbedienung“ allein reicht nicht.

Kann PCAP mit dicken Handschuhen bedient werden?

Ja, einige PCAP-Controller unterstützen definierte Handschuhmodi. Das Ergebnis hängt jedoch vom tatsächlichen Handschuh, der Frontscheibe, Elektrodengeometrie, dem Controller, Tuning, Displaystörungen, Massebezug, Feuchtigkeit und Gehäuse ab. Eine Funktion der Controllerfamilie ist keine Zusage für das fertige Gerät. Handschuh- und Fingerbedienung müssen gemeinsam an produktionsnaher Hardware validiert werden.

Welche Touchtechnologie ist bei Wasser besser?

Keine Technologie gewinnt automatisch. PCAP muss nasse Finger, Tropfenunterdrückung, Sperrverhalten bei Flüssigkeitsbelegung und Trockenerholung unterscheiden. Resistive Eingabe beginnt zwar mit Druck, doch Wischen, Eindringen, Verunreinigung, Randdichtung, Anschlussfahne und Steckverbinder bleiben relevant. Flüssigkeit, Bedeckung, Orientierung, Sollreaktion und Gehäuseprüfung müssen vor der Auswahl feststehen.

Bietet PCAP immer die bessere optische Qualität?

Nein. PCAP ermöglicht häufig eine starre, integrierte Front, während resistive Panels meist eine flexible leitfähige Deckschicht und zusätzliche Grenzflächen besitzen. Die tatsächliche Optik hängt von Front oder Folie, Beschichtungen, Elektroden, Bonding, Luftspalten, Display, Beleuchtung, Betrachtungswinkel, Verschleiß und Prüfverfahren ab. Verglichen werden vollständige produktionsnahe Aufbauten unter identischen Bedingungen.

Sind resistive Touchpanels auf Single-Touch beschränkt?

Übliche analoge 4-Wire- und 5-Wire-Systeme werden normalerweise als einzelne Koordinate ausgewertet. Spezielle Controller können ausgewählte Gesten mit zwei Kontakten ableiten, wie Analog Devices gezeigt hat. Das entspricht jedoch keiner PCAP-Matrix, die mehrere unabhängige Punkte meldet. Für jede geforderte Geste ist ein controllerspezifischer Nachweis erforderlich.

Welche Technologie hält länger?

Ohne Nutzungsprofil gibt es keine belastbare allgemeine Antwort. PCAP vermeidet wiederholten internen Kontakt, kann aber an Front, Bonding, Anschlussfahne, Controller oder der Austauscheinheit ausfallen. Resistive Technik ergänzt Folienbiegung und Kontaktverschleiß, kann dafür im Feld austauschbar sein. Kontaktobjekte, Nutzungszonen, Reinigung, Chemikalien, Stoß, zulässige Drift und Wartung sind zu spezifizieren.

Welche Unterlagen braucht eine Touchpanel-Konstruktionsprüfung?

Erforderlich sind Displayzeichnung, Bedien- und Zielkarte, Handschuh-/Stiftliste, Frontspezifikation, Gehäuseschnitt, Controller- und Massekonzept, Nass- und Umweltzustände, Abnahmekriterien, Austauscheinheit, Serienmenge, Änderungsregeln und Testmatrix. Außerdem muss klar sein, ob ein Sensor, ein gebondetes Display oder eine vollständige Frontbaugruppe angefragt wird.
