Industrieetikett oder Metalltypenschild für Geräte?

Industrieetikett und Metalltypenschild im Überblick

Vergleichen Sie fertig montierte Teile unter denselben Einsatzbedingungen, keine Folienprobe mit einem blanken Metallprüfstück.

Keine der beiden Lösungen hebt die Pflichten zu Lesbarkeit, Montage, Freigabe oder Datenkontrolle auf.

Nenndaten, Marke und Anlageninformationen zuerst trennen

Ein gemeinsames Kennzeichnungsteil funktioniert nur, wenn Freigabeverantwortung, Lebensdauer und Austauschauslöser seiner Datenfelder miteinander vereinbar sind. Andernfalls gefährden routinemäßige Serviceänderungen die dauerhafte Produktidentität. Das ist besonders wichtig, wenn ein Gerätehersteller (OEM) Nenndatenschild, Markenemblem und Anlagenetikett zu einem Teil zusammenfassen möchte.

Eine Maschine mit stabilen Daten kann ein Metallschild für Nenndaten und Seriennummer sowie ein separates, austauschbares Folienetikett für Anlagen- oder Serviceinformationen verwenden. Bei einem kompakten Messgerät kann stattdessen eine einzige qualifizierte Folie Marke, Nenndaten und Seriennummer tragen, sofern Inhalt und Freigabe unverändert bleiben.

Ordnen Sie jedem Feld Wortlaut, Einheiten, Sprache, Verantwortliche, Änderungsrechte und Serialisierung zu. Ein Barcode ersetzt vorgeschriebene Klarschriftinformationen nur, wenn die maßgeblichen Anforderungen dies erlauben. Verbindliche Inhalte und deren Platzierung ergeben sich aus den geltenden Produktvorgaben oder Verträgen, nicht aus gestalterischen Vorlieben.

Vier praktische Montagevarianten vergleichen

Betrachtet werden vier Varianten: (1) flexible Folie mit Klebstoffrückseite, (2) Metall mit Klebstoffrückseite, (3) verschraubtes Metall und (4) vernietetes Metall. Diese Auswahl ist kein vollständiger Branchenkatalog; Schweißverbindungen und Sonderbefestigungen erfordern eine eigene Konstruktionsprüfung.

Industrieetikett. Folie, Druck, Schutzschicht, Klebstoff und Trennliner gemeinsam qualifizieren. Polyester oder Polycarbonat allein belegen weder nutzbare Temperatur noch Reinigungsmittelbeständigkeit oder Haftung auf Pulverbeschichtung. Prüfen Sie das vollständige Etikett auf Gehäusemustern mit endgültiger Oberfläche mit dem tatsächlichen Vorbereitungsverfahren. Hintergründe zur Klebgrenzfläche bietet der Leitfaden zur Klebstoffauswahl für Frontfolien.

Metallschild. Aluminium und Edelstahl sind zunächst Werkstofffamilien, keine vollständigen Spezifikationen. Legierungsgüte, Finish, Beschriftung, Kanten, Befestigung und zugehöriges Gehäuse müssen festgelegt werden. Auch geklebtes Metall ist von der Oberflächenvorbereitung abhängig; Schrauben und Nieten bringen Bohrungen sowie Dichtheits- und Korrosionsrisiken mit sich. Vermeiden Sie zerstörend zu entfernende Nieten, wenn geplanter Austausch wichtig ist. Die Produktübersicht zu Metalltypenschildern hilft bei der Prüfung der montierten Ausführung.

Platzieren Sie erforderliche Kennzeichnungen so, dass montiertes Zubehör und Serviceabdeckungen sie nicht verdecken. Nenndaten dürfen niemals von Marken- oder Anlagenetiketten überklebt werden.

Lesbarkeit und Befestigungssicherheit vor dem Werkstoff festlegen

Eine anspruchsvolle Orientierung für eine feste Geräteidentität sind 10 Jahre lesbare Pflichtinformationen in der angegebenen Einbauumgebung. Das ist hier ein OEM-Entwicklungsziel zur Vorauswahl, kein allgemein vorgeschriebenes Minimum, kein Nachweis einer Zeitäquivalenz beschleunigter Alterung und keine Aussage über JASPER-Materialien. Für ein im Feld gepflegtes Anlagenetikett kann ein deutlich kürzerer geplanter Wechselzyklus sinnvoll sein; diesen bestimmt der Anlagenverwaltungsprozess.

Definieren Sie minimale, maximale, dauerhafte und kurzzeitige Spitzentemperaturen in °C, Beleuchtung und UV, Wasser und Abspritzen, Reinigungsmittel mit Bezeichnung, Konzentration und Einwirkzeit, Abrieb sowie Wartungszugang. Eine wärmebeständige Folie kann dennoch versagen, wenn Klebstoff oder Druckfarbe dieselbe Belastung nicht vertragen.

Prüfen Sie den endgültigen Druck beziehungsweise die endgültige Markierung, Teilegeometrie, Kanten und fertiges Gehäuse. Ein blankes Prüfstück belegt weder Korrosionsbeständigkeit noch Haftung im eingebauten Zustand. UL 969 kann relevant sein, wenn das einschlägige Programm ein anerkanntes Kennzeichnungssystem verlangt; die pauschale Bezeichnung „UL-Etikett“ bestätigt keinen bestimmten Druck, Träger, Befestigungsaufbau oder Endartikel.

Geben Sie Erstmuster hinsichtlich Kontrast, Leseabstand, Codequalität, Zugänglichkeit und Halt frei. Planen Sie Inspektionen im Feldeinsatz; ohne validierten Zusammenhang darf beschleunigte Beanspruchung nicht mit 10 Kalenderjahren gleichgesetzt werden.

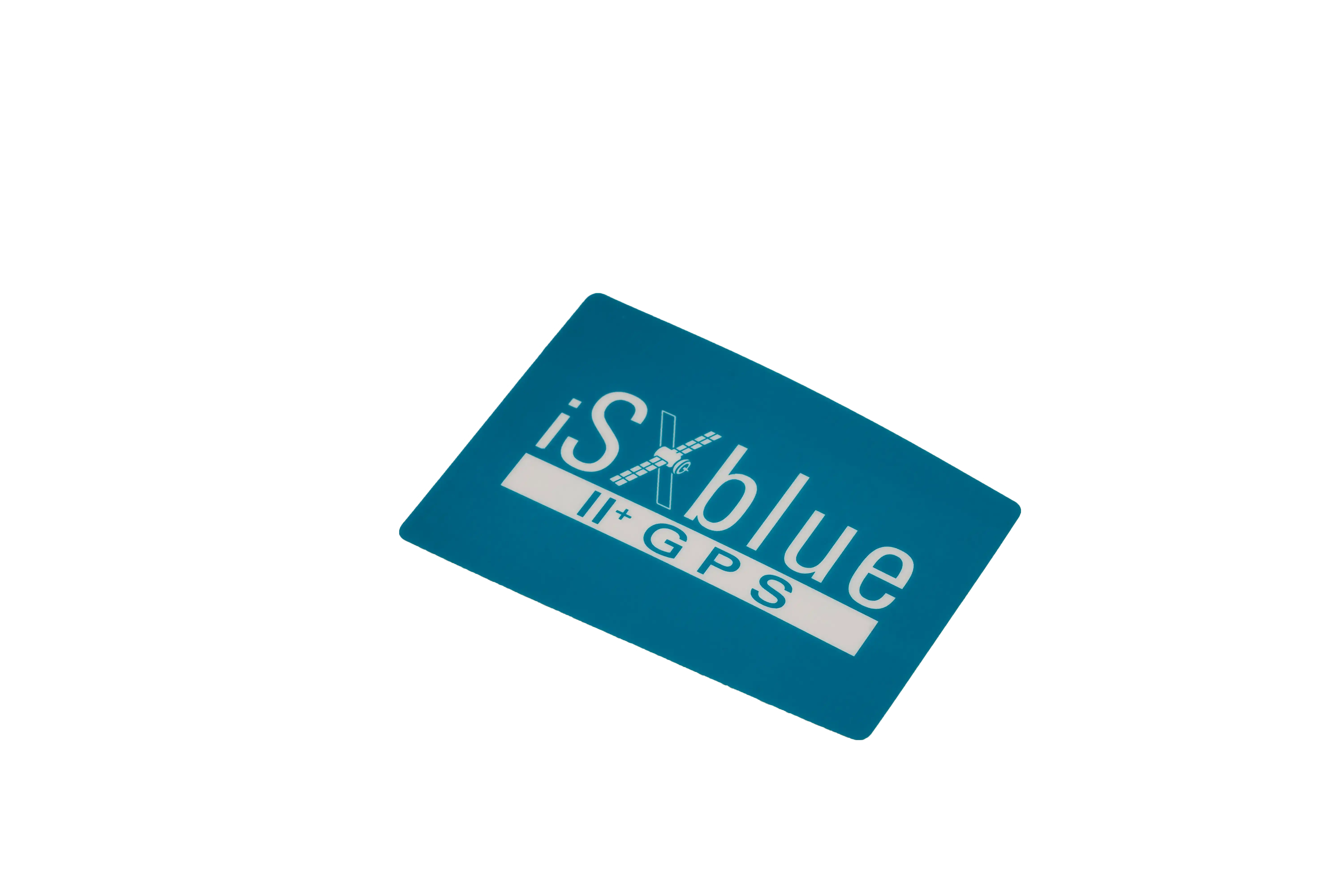

Wann flexible Industrieetiketten überzeugen und wann sie versagen

Flexible Folie ist im Vorteil bei geringer Aufbauhöhe, Formanpassung, variablen Informationen oder gut zugänglichem Austausch. Sie passt sich einer leichten Wölbung oder Vertiefung an, ohne Bohrungen oder zusätzliche Befestigungshöhe. Geben Sie dichte Textbilder und Codes in Seriengröße frei.

Die Hauptrisiken sind Ablösen der Verklebung, Druckbildabrieb, unverträgliche Oberflächen und Schäden beim Entfernen. Eine gut spezifizierte Folie kann besser abschneiden als eine ungeeignete Metallbaugruppe; Aufbau und Einsatzbedingungen entscheiden. Bei geplantem Austausch müssen sowohl der Halt im Betrieb als auch das anschließende saubere Entfernen geprüft werden.

Wählen Sie Folie für einen Innenraumschrank mit stabilen Bedingungen oder eine kontrollierte Außenanwendung, wenn die Qualifizierung die erforderliche Kennzeichnungsdauer abdeckt. Der niedrige Preis allein ist kein ausreichender Grund, wenn eine Reparatur an einem entfernten Einsatzort Stillstand, Anreise, Wiederherstellung der Gehäuseoberfläche oder eine erneute Zertifizierung des Identifikationsdatensatzes erfordert.

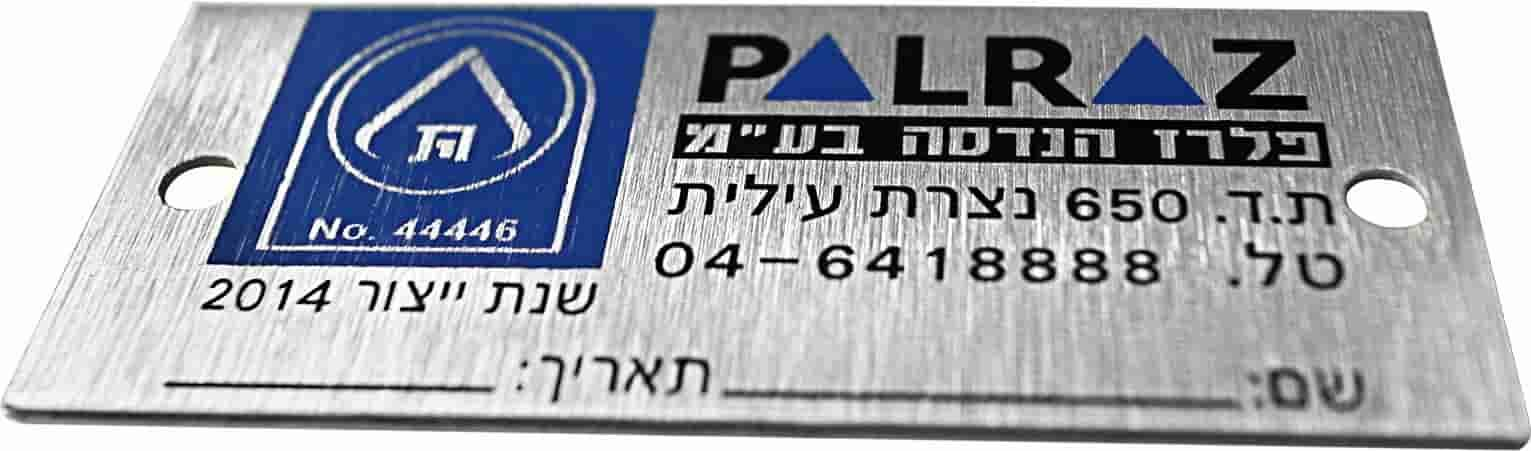

Wann Metalltypenschilder überzeugen und wann sie versagen

Metall ist im Vorteil, wenn starre Montage, mechanische Befestigung oder starke Kontaktbeanspruchung maßgeblich sind. Eine geeignete Kombination aus Legierung, Finish, Markierung und Befestigungsmitteln kann feste Nenndaten bei Handhabung und Reinigung schützen. Variable Daten benötigen weiterhin kontrollierte Aufzeichnungen.

Auch Metall kann versagen. Ein Schild kann hängen bleiben, eine scharfe Kante bilden, an einer Befestigung korrodieren, ein dünnes Blech verformen, eine Serviceabdeckung verdecken oder durch Verschleiß des Oberflächendrucks unlesbar werden. Edelstahl auf einem Gehäuse aus einem anderen Werkstoff ist nicht automatisch korrosionssicher, und ein dekoratives Finish ist keine Abnahmeprüfung. Geätzte, anodisierte und gedruckte Kennzeichnungen sind nach dem tatsächlichen Schädigungsmechanismus auszuwählen; der Vergleich der Metallbeschriftungsverfahren behandelt diese separate Prozessentscheidung.

Vermeiden Sie ein festes Metallschild für Informationen, die sich bei jeder Inspektion ändern, sofern es nicht für schnellen Austausch ausgelegt ist. Bohren oder schweißen Sie niemals an einem sicherheitskritischen, abgedichteten oder dünnwandigen Gehäuse, nur damit ein starres Schild passt. Manchmal ist es sinnvoll, die dauerhafte Kennzeichnung auf einen geschützten, ebenen Montageboss zu verlegen und Betriebsdaten auf einem separaten austauschbaren Etikett zu führen.

Auswahlmatrix nach Ausfall- und Reparaturart

Nutzen Sie diese Matrix, nachdem der OEM Pflichtfelder, Montagefläche und erwartetes Wartungsintervall festgelegt hat. Die Varianten sind Empfehlungen für die Vorauswahl; Fertigungszeichnungen und repräsentative Nachweise bestimmen weiterhin die Freigabe.

Beispiel für die Geräteauswahl. Angenommen, ein OEM setzt ein pulverbeschichtetes Gehäuse 10 Jahre lang ein. Modell, Seriennummer und elektrische Nenndaten bleiben fest; eine kundenspezifische Anlagenkennnummer kann sich alle 2 Jahre ändern. Ist die geschützte Montagefläche glatt und erfüllt der qualifizierte Folienaufbau die 10-jährige Kennzeichnungsanforderung, kommt ein festes Folienetikett für die Nenndaten infrage. Bestimmen wiederholter Werkzeugkontakt und Außenbelastung das Risiko und lässt das Gehäuse Bohrungen zu, verwenden Sie ein mechanisch befestigtes Metall-Nenndatenschild. In beiden Fällen erhält die wechselnde Anlagenkennnummer ein separates, ablösbares Folienetikett. Das 2-Jahres-Intervall ist eine beispielhafte Geschäftsannahme, keine behauptete Produktlebensdauer.

Auswahl- und Freigabeprotokoll auf Datenfeldebene

Eine Entscheidung für eine Angebotsanfrage benötigt eine Dokumentation, die ein anderes Fertigungs- oder Serviceteam umsetzen kann, nicht nur eine Werkstoffpräferenz. Das folgende Beispiel trennt Annahmen von Freigabenachweisen.

Dies ist eine Protokollvorlage, kein geprüfter Kundenfall. Füllen Sie sie anhand der tatsächlichen Gerätespezifikation aus; jedes offene Feld zu Beanspruchung oder Abnahme verhindert die endgültige Werkstofffreigabe.

Reparaturablauf mit gesicherter Geräteidentität

Der Servicezugang zählt: Unzugängliche Schrauben oder Klebstoffentfernung, die Pflichtkennzeichnungen beschädigt, können die Werkstoffentscheidung infrage stellen.

1. Austauschgrund bestimmen. Sind die Hersteller-Nenndaten falsch, wird die Anlage einem neuen Eigentümer zugeordnet oder ist die alte Grafik physisch unlesbar? Für jeden Fall ist der passende Freigabeweg anzuwenden.
2. Dauerhafte Identität schützen. Seriennummern-Maschinen-Zuordnung und alle Pflichtinhalte erhalten; nicht nur für eine neue Servicenummer verdecken oder verwerfen.
3. Freigegebenen Ersatzdatensatz prüfen. Vor Ausgabe eines Etiketts oder Schilds Grafikrevision, Konfiguration, Seriennummernzuweisung, Sprache und Datenquelle prüfen.
4. Freigegebenes Ausbauverfahren befolgen. Bei Schraubschildern Zugang und Drehmoment, bei Nietschildern zerstörenden Ausbau und bei Klebeteilen Temperatur-, Werkzeug- und Rückstandsgrenzen festlegen. An unter Spannung stehenden oder sicherheitssensiblen Geräten nicht improvisieren.
5. Ersatz montieren und prüfen. Für die Serie freigegebene Bedingungen für Reinigung, Aufbringen, Ausrichtung und Prüfung verwenden; neue Teilerevision und gegebenenfalls Scanergebnis dokumentieren.
6. Rückverfolgbarkeit schließen. Alte und neue Teile-ID, Geräteseriennummer, autorisierten Änderungsgrund und Serviceaufzeichnung verknüpfen, einschließlich des Verbleibs überholter Bestände.

Bei hohem Reparaturaufwand sollten feste Geräteidentität und Nenndaten bereits in der ursprünglichen Konstruktion von veränderlicher Servicekennzeichnung getrennt werden. Der Austausch eines Kunden-Anlagenetiketts sollte nicht das Entfernen der ursprünglichen OEM-Nenndaten erfordern.

Lebenszykluskosten anhand der Austauschereignisse vergleichen

Der Materialpreis ist nur ein Kostenpunkt. Hinzu kommen Bohrungsvorbereitung oder Oberflächenreinigung, Montagearbeit an der Linie, Prüfung, Austausch vor Ort, Anreise, Zugang und gegebenenfalls Gehäusenachbearbeitung. Ein einfaches 10-Jahres-Modell zeigt, wann sich das Kostenverhältnis umkehrt:

Kosten je Gerät = anfängliche Teilekosten + anfängliche Montagekosten + N × (Ersatzteilkosten + Arbeitskosten für den Austausch vor Ort). N steht für die erwartete Anzahl der Austauschvorgänge im gewählten Nutzungszeitraum. Falls vorhanden, Reise-, Stillstands-, Entsorgungs- oder Reparaturkosten gesondert ergänzen.

Nur für eine Beispielrechnung kosten ein flexibles Etikett 2,50 $, seine Erstmontage 1,00 $ und der Austausch vor Ort 12 Minuten bei 60 $/Stunde = 12,00 $, zuzüglich 2,50 $ für das neue Etikett. Für das Metallschild werden 8,00 $ und für die Erstbefestigung 3,00 $ angesetzt, ohne geplanten Metallschildaustausch im 10-Jahres-Szenario. Dies sind hypothetische Eingaben, keine JASPER-Angebote, Branchendurchschnitte oder Nachweise der Materiallebensdauer.

Bei 100 Maschinen und drei Etikettenwechseln ergibt das Beispiel 4.700 $ für Folie gegenüber 1.100 $ für Metall. Ohne Folienaustausch kehrt sich das Ergebnis um. Vergleichen Sie gleiche Beanspruchungen und sämtliche Kosten vor Ort; keines der Szenarien beweist Haltbarkeit.

Unterlagen für eine OEM-Angebotsanfrage freigeben

Eine Entscheidung ist erst fertigungstauglich, wenn der OEM die Identifikationsdaten und die Montageschnittstelle freigegeben hat. Gleichen Sie mithilfe der Produktübersicht zu Etiketten und Typenschildern die vorgesehene Folien- oder starre Lösung mit der Kennzeichnungsaufgabe ab. Übergeben Sie anschließend ein tatsächliches Zeichnungspaket mit folgenden Angaben:

• Grafik- und Informationsregeln: Vektormaster, genaue feste Felder und Einheiten, Markendatei, Sprachversionen, Datenverantwortliche, Seriennummern- oder Barcodeformat, Eindeutigkeit, Nachdruckregeln und Revisionskontrolle.
• Teilegeometrie und Träger: Außenmaße, Loch- und Kantenpositionen, Form, vorgesehene Folie oder Metallgüte, Dicke, Farbe und Finish sowie Schutz- oder Markierverfahren.
• Einbauschnittstelle: Gehäusewerkstoff und Beschichtung, Struktur, Krümmung, Befestigungsdome, Befestigungszugang, klebstofffreie Bereiche sowie Reinigungs- und Aufbringbedingungen.
• Belastung und Abnahme: geplante Nutzungsjahre, Temperatur in °C, Reinigungsmittel/Konzentration, UV- und Wasserbelastung, Abrieb, Leseabstand, Scannereinstellungen, Erstmusterprüfungen und Ausfall-/Austauschregeln.
• Fertigungsübergabe: Verpackung, Serialisierungsdatei, Teilerevision, Muster- und Jahresmengen, Verpackung für Serviceersatz und Verantwortung für die Aufbewahrung der Aufzeichnungen.

Die endgültige Lösung kann ein einzelnes qualifiziertes flexibles Nenndatenetikett, ein sicher befestigtes Metallschild oder ein dauerhaftes Nenndatenschild plus ablösbares Anlagenetikett sein. Wählen Sie das kleinste kontrollierte System, das Pflichtinformationen durch Fertigung und Reparatur hindurch lesbar und rückverfolgbar hält. Starten Sie eine JASPER-Prüfung über Zeichnung senden. Stellen Sie anschließend bei der Zeichnungsübergabe Grafik, Feld- und Seriennummernregeln, Material und Maße, Montagefläche, Einsatzumgebung, Verpackung, Revision und Menge bereit.

Häufig gestellte Fragen

Wann ist ein Industrieetikett besser als ein Metalltypenschild?

Wählen Sie ein flexibles Industrieetikett, wenn geringe Aufbauhöhe, eine leicht gewölbte Montagefläche, detaillierter variabler Druck oder geplanter Serviceaustausch gefragt sind. Folie, Druck, Schutzschicht, Klebstoff und Aufbringverfahren müssen dennoch spezifiziert sein. Prüfen Sie den vollständigen Aufbau auf dem tatsächlichen fertigen Gehäuse, statt anzunehmen, dass jedes Kunststoffetikett dauerhaft haftet.

Hält ein Metalltypenschild immer länger als ein flexibles Etikett?

Nein. Die Lebensdauer hängt vom montierten System ab, nicht vom Namen des Trägermaterials. Ungeeignete Legierungen oder Befestigungsmittel können korrodieren, ein nicht qualifizierter Oberflächendruck kann unlesbar werden. Eine richtig geschützte Folie kann in geeigneter Umgebung gut funktionieren. Vergleichen Sie für ein 10-Jahres-Entwicklungsziel unveränderlicher Informationen repräsentative Muster und legen Sie fest, welche Lesbarkeit am Ende der Nutzungsdauer erforderlich ist.

Lassen sich Nenndatenschild, Markenemblem und Anlagenetikett zusammenfassen?

Ja, wenn Freigabeverantwortung, Lebensdauer und Austauschauslöser der Felder vereinbar sind. Das gemeinsame Teil muss sämtliche Pflichtinhalte lesbar halten; Revisionen dürfen Nenndaten oder Seriennummernzuweisungen nicht unbemerkt verändern. Wenn Kunden Anlagenkennnummern oder Servicetermine häufig neu zuordnen, gehören diese Angaben auf ein separates austauschbares Etikett, damit die feste OEM-Identität erhalten bleibt.

Kann ein selbstklebendes Metalltypenschild Schrauben oder Nieten ersetzen?

Ja, wenn Schild, Klebstoff, Beschichtung, Geometrie, Temperatur und Handhabungsumgebung gemeinsam qualifiziert wurden. Steifigkeit und Gewicht des Metalls können die schälende Hebelwirkung erhöhen, selbst wenn der Klebstoff auf einem ebenen Prüfstück gut haftet. Erfordern Abrieb, Manipulationsschutz oder dauerhafter Halt eine mechanische Befestigung, bewerten Sie Schrauben oder Nieten zusammen mit Gehäusestruktur und Dichtheitsanforderungen.

Was eignet sich für ein gewölbtes oder pulverbeschichtetes Gehäuse?

Für eine leichte Wölbung ist ein flexibles Etikett meist der erste Kandidat. Chemie und Rauheit der Pulverbeschichtung, Krümmung und Reinigung können die Haftung jedoch beeinträchtigen. Ein selbstklebendes Metallschild hat dieselben Probleme und kann zusätzlich die Wölbung überbrücken, statt anzuliegen. Prüfen Sie Muster mit Serienoberfläche. Haftet keine Variante sicher, schaffen Sie vor der endgültigen Kennzeichnungsauslegung eine geschützte, ebene Auflagefläche.

Wie sollte ein OEM ein unlesbares Kennzeichnungsteil ersetzen?

Klären Sie zuerst, ob das Teil eine vorgeschriebene feste Geräteidentität oder nur Serviceinformationen trägt. Verwenden Sie eine autorisierte Grafikrevision und Seriennummernaufzeichnung, entfernen Sie das ausgefallene Teil nach dem freigegebenen Verfahren und prüfen Sie anschließend die neu montierte Kennzeichnung. Erhalten Sie die Geräte-Seriennummern-Zuordnung und dokumentieren Sie Grund, Ersatzversion und Verbleib überholter Teile. Serviceetiketten sollten dauerhafte Nenndaten nicht verdecken.

Verlangt UL 969 Industrieetiketten aus Metall?

Nein. UL 969 behandelt Kennzeichnungs- und Etikettiersysteme, darunter definierte geklebte oder mechanisch befestigte Aufbauten innerhalb seines Anwendungsbereichs. Was ein bestimmtes Endprodukt benötigt, hängt von der einschlägigen Produktnorm, dem Zertifizierungsprogramm, dem anerkannten Aufbau und der Anwendung ab. Eine allgemeine Materialbeschreibung oder Lieferantenaussage beweist nicht, dass die montierte Gerätekennzeichnung die geltenden Anforderungen erfüllt.

Welche Angaben braucht ein Angebot für Etiketten oder Typenschilder?

Senden Sie Zeichnung und Grafik, Pflichtfelder und Seriennummernregeln, Teilemaße, vorgesehene Folie oder Metalloberfläche, Werkstoff und Beschichtung des Seriengehäuses, Betriebs- und Reinigungsbedingungen sowie Verpackung. Ergänzen Sie Muster- und Jahresmengen, erwartete Gültigkeitsdauer der Informationen, Serviceaustauschverfahren und Erstmuster-Abnahmekriterien. So lassen sich fertige Montagelösungen vergleichen, statt Angebote für nicht vergleichbare Materialmuster einzuholen.
