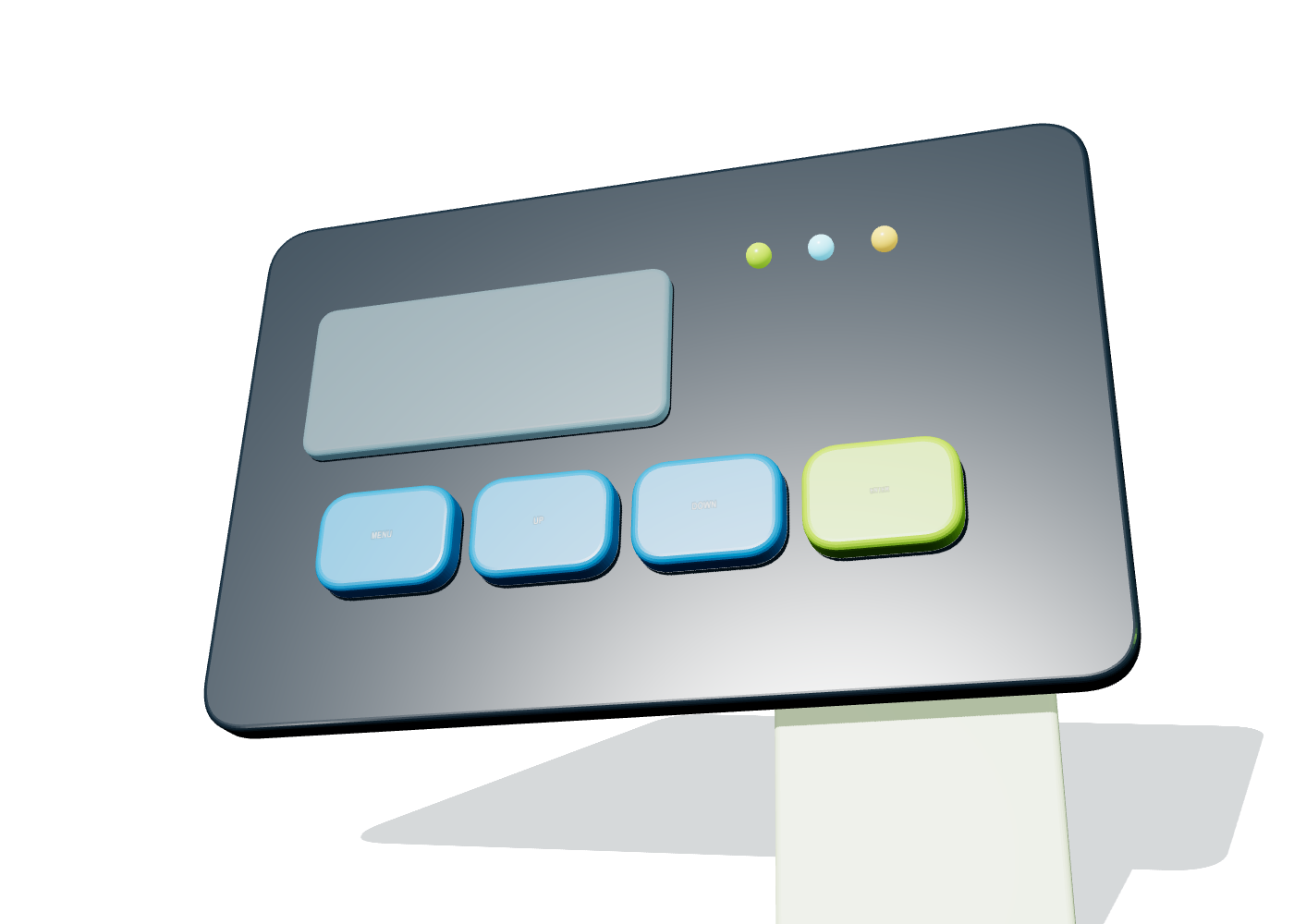

Un panel de conmutación de membrana es la interfaz visible terminada, no sólo la pila de interruptores. Ventanas de visualización, zonas clave, LEDs, gráficos, adhesivo perimetral, salida de cola, datums de recinto, separación de bisel, y secuencia de montaje todos compiten por el mismo espacio frontal-panel.
Las obras de arte de paneles pueden verse correctamente en un PDF plano y aún fallan cuando se colocan sobre una pantalla, bisel, bolsillo empotrado, carcasa curvada o superficie de montaje irregular. El dibujo debe mostrar aberturas visibles, tierras adhesivas ocultas, distancias de borde y datos de montaje.
Las ventanas de visualización necesitan dimensiones separadas para el área visible, borde impreso, exclusión adhesiva, visualización interna y desalineación permitida. Una ventana que sea suficientemente grande ópticamente puede dejar demasiado poco adhesivo o hardware de la carcasa de exposición.
El proceso de instalación afecta a la calidad final. La inserción de cola, la eliminación de revestimiento, alineación de datum, presión de unión, tiempo de curación, preparación de superficie y límites de retrabajo deben ser revisados antes de la primera ejecución de la producción.

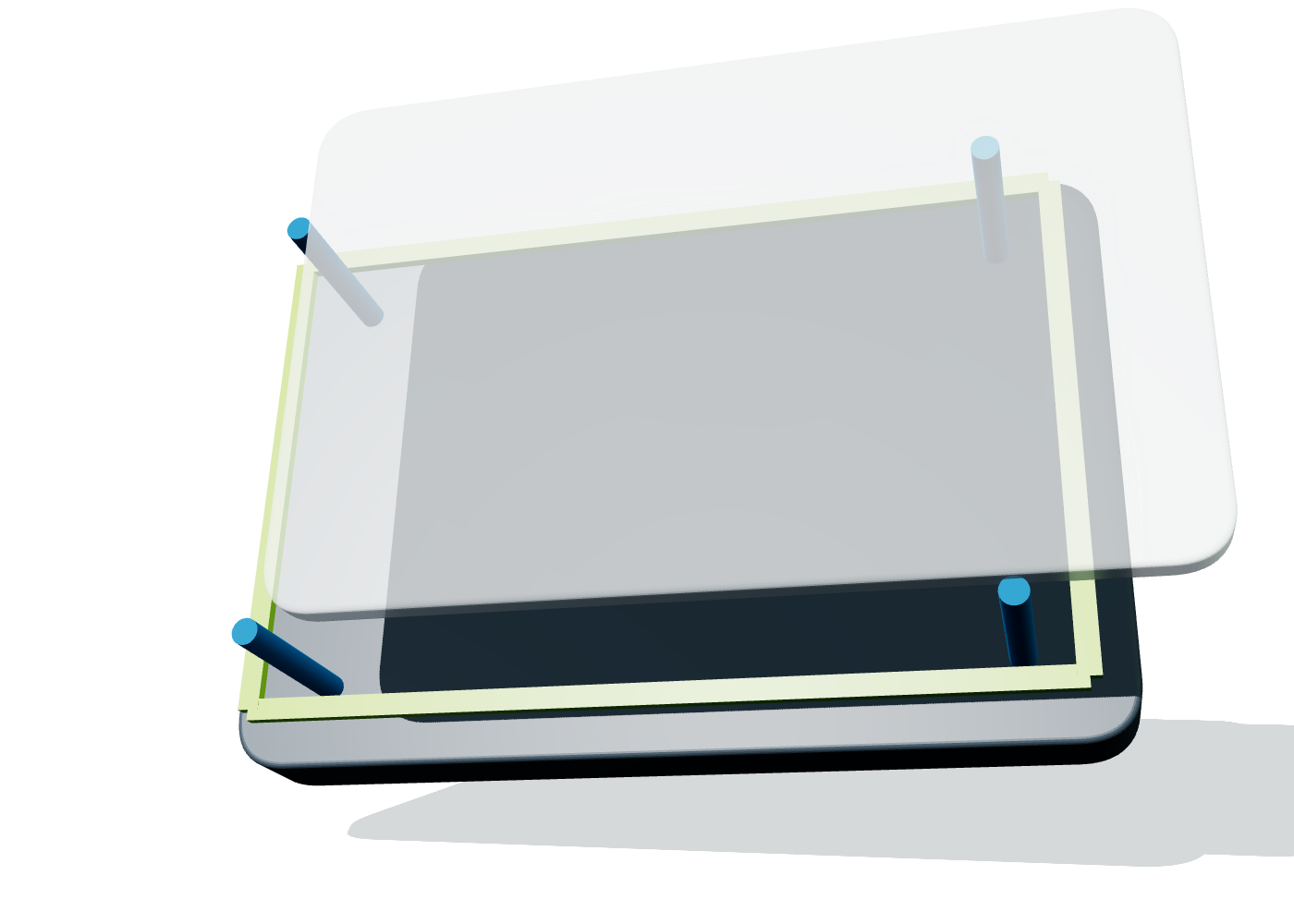

La obra de arte frontal, geometría adhesiva oculta y la carcasa mecánica necesitan un sistema de coordenadas.
Origen del panel de liberación, contorno, radios de esquina, características de localización, bisel, bolsillo, jefes, recortes y desajuste de bordes permitidos.
si faltaEl panel se desplaza visualmente aunque cada dimensión individual está en tolerancia.
Definir área visible, borde impreso, exclusión adhesiva, área activa de visualización, espacio de aire, textura, tinte y desalineación.
si faltaEl borde corta la pantalla o el adhesivo entra en la ventana visible.
Alinee teclas activas, relieves, cúpulas, LEDs, iconos, áreas de frente muerto, pantalla y soporte de recinto.
si faltaLas llaves o los indicadores funcionan eléctricamente, pero están visiblemente fuera del centro.
Control de ancho perimetral, islas internas, energía superficial, planitud, textura, contaminación, junta y reelaboración.
si faltaEl panel se eleva en las esquinas, fugas o telégrafos características de la caja.
Mostrar ranura de salida, radio de curvatura, dirección de inserción, secuencia de forro, acceso al conector, alivio de tensión y ruta de servicio.
si faltaEl panel se une con éxito, pero la cola no puede ser enrutada o conectada.
Definir alineación, burbujas, elevación de bordes, claridad de ventanas, sensación de llave, fugas de LED, presión de enlace, cura y registros.
si faltaUna inspección de entrada plana falla defectos causados por el montaje.
Utilice datos instalados y condiciones de aceptación, no dimensiones de la obra por sí sola.
| decisión | Opciones para revisar | Pregunta de liberación |
|---|---|---|
| Arquitectura de paneles | Superpuesta, pila de interruptores, ventana de visualización, indicadores, gráficos de frente muerto, junta, portador, HMI completo | ¿Qué se incluye en el conjunto de paneles delanteros suministrado? |
| Geometría visible | Panel de contorno, teclas, leyendas, ventanas, iconos, áreas de advertencia, marca, textura, color | ¿Qué dimensiones son juzgadas por el operador y el diseñador industrial? |
| Geometría oculta | Tierras adhesivas, ventilación, espaciador, circuitos, bolsillos de cúpula, aberturas LED, ranura de cola, mantenimiento | ¿Qué zonas ocultas protegen la función, el enlace y el sellado? |
| Interfaz de gabinete | Datums, receso, planitud, material de superficie, textura, jefes, bisel, pantalla, cierres, limpieza | ¿Qué hardware de producción controla la posición y el soporte del panel? |
| Pruebas de instalación | Preparación de superficie, fijación, secuencia de forro, presión, morado, cura, límites visuales, comprobación funcional | ¿Cómo reproducirá el OEM la instalación de muestra aprobada? |
Un perímetro ancho no garantiza un enlace fiable si la carcasa está deformada, texturizada, contaminada, interrumpida por una ranura de cola, o no soportada cerca de una llave presionada frecuentemente.
Coloca la pantalla, las teclas, los LEDs, las advertencias, la marca, los iconos de frente muerto y la información de servicio alrededor de la tarea del operador.
Ata obras de arte, bordes de ventanas, tierras adhesivas, separador, circuitos, LEDs, cola, recortes y datums de recinto juntos.
Utilice la carcasa, pantalla, preparación de superficie, adhesivo, fijación de montaje, secuencia de revestimiento y presión de unión.
Compruebe la alineación, claridad de las ventanas, sensación de llave, fuga de LED, elevación de bordes, burbujas, ruta de la cola, acceso al conector y sellado.
Dibuja dibujos, colores, materiales, datums, accesorios, instrucciones de trabajo, límites de inspección, empaquetado y reglas de reelaboración.
Compare apertura visible, borde impreso, exclusión adhesiva, datum de visualización, bisel, tolerancia de montaje y ángulo de visión.
Revise la energía de la superficie, textura, planitud, radio de esquina, ancho de adhesivo, limpieza, presión, curación, ranura de la cola y soporte de llave.
Origen del panel de traza, datum de la caja, troquelado, registro de impresión, posición de la pantalla, montaje del dispositivo, y tolerancia acumulable permitido.
Inspeccione la abertura, tinta opaca, adhesivo, borde espaciador, ventana de visualización, altura de los componentes, reflexión de la carcasa y estado de aceptación alimentado.
Llaves integradas, pantallas, advertencias, indicadores y gráficos duraderos unidos a la carcasa del equipo.
Paneles frontales limpiables con ventanas controladas, teclas táctiles o planas y alineación de montaje documentada.
Interfaces compactas que combinan visualización de pantalla, teclas de menú, LEDs y leyendas controladas por revisión.
Frentes impresos con control de costos con ventanas, teclas de función, indicación de estado e instalación repetible.
Paneles de pared y equipo con jerarquía clara, iconos de frente muerto, teclas de bajo perfil y etiquetas duraderas.
Límites de panel sellado coordinados con adhesivo, salida de la cola, planitud del recinto, exposición UV y húmeda.
La revisión necesita tanto el diseño industrial visible como las superficies ocultas que controlan la unión, alineación, enrutamiento y sellado.
Un interruptor de membrana describe el dispositivo de conmutación. Una página de panel trata la interfaz completa visible y de montaje, incluyendo llaves, ventanas, indicadores, gráficos, límites adhesivos, datos de la carcasa, enrutamiento de la cola y apariencia instalada.
El borde debe cubrir la variación de visualización y montaje, preservar el área visible prevista, dejar un terreno adhesivo adecuado, evitar las características del recinto y cumplir con los requisitos del ángulo de visión. Debe ser revisado con la pantalla y el alojamiento real.
Sí. Opacidad de la tinta, abertura, altura del paquete LED, bloqueo de la luz, ángulo de visión, luz ambiente, apariencia fuera del estado, circuito de enrutamiento, y aceptación de fugas deben ser revisados juntos.
La preparación depende del material superficial, el recubrimiento, la textura, la contaminación, los agentes de liberación, la compatibilidad con productos más limpios y el adhesivo.
El alcance puede incluir el panel de conmutación de membrana, adhesivo, portador o respaldo seleccionado, conector y trabajo de montaje definido cuando se liberan dibujos, materiales, datos, instrucciones de trabajo, inspección, embalaje y límites de responsabilidad.
Aprobar obras de arte, color, textura, claridad de ventanas, alineación, sensación de clave, estados LED, ruta de la cola, acceso al conector, enlace de borde, burbujas, detalles de sellado, y apariencia instalada en el recinto real.
