Teclados de silicona robustos para equipos militares

Decisión rápida: del perfil de misión a la evidencia

Un teclado militar robusto se define desde el uso y la envolvente, no desde una lista de materiales genérica. Esta tabla resume las primeras decisiones que deben cerrarse antes de liberar el molde.

Un teclado de silicona robusto es un sistema mecánico, eléctrico y de sellado

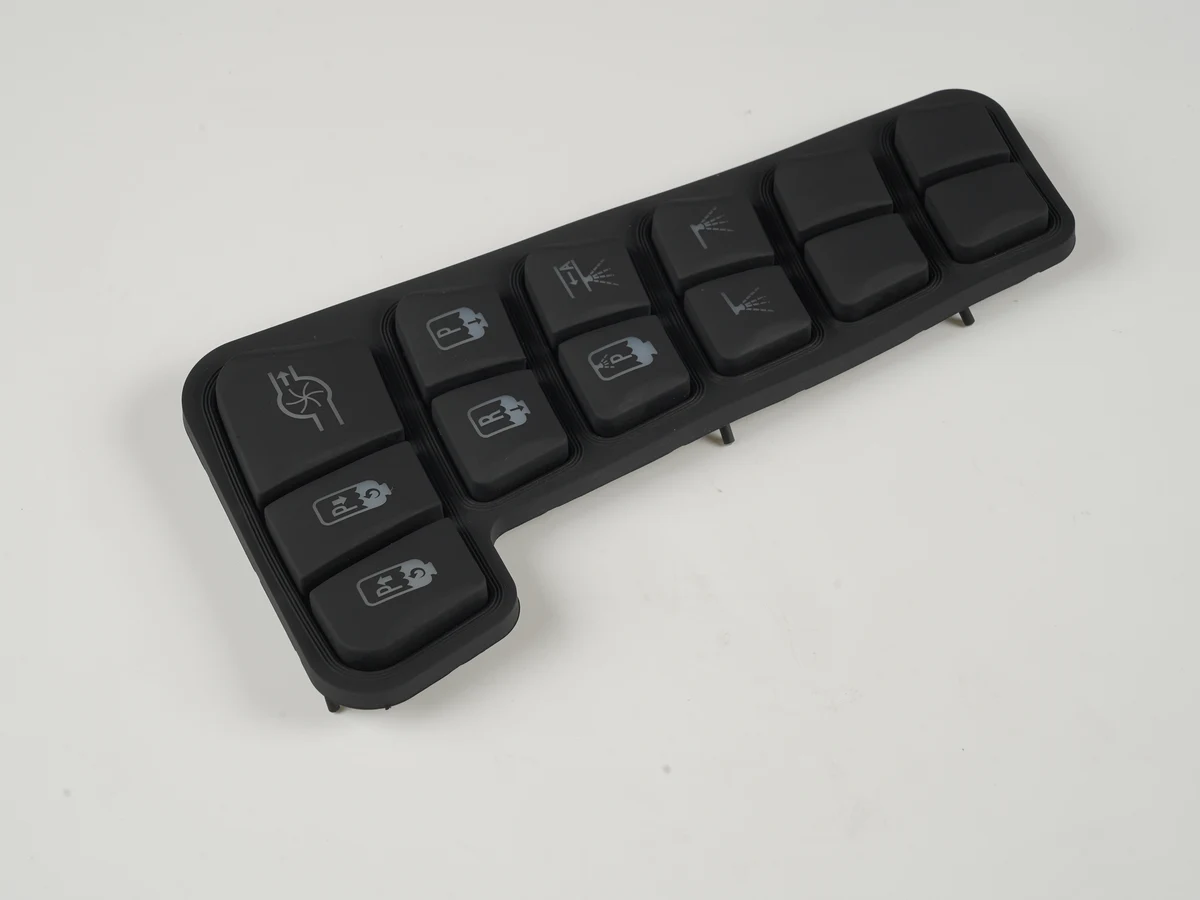

La manta moldeada integra teclas, membranas elásticas, base y, normalmente, contactos conductores. No es por sí sola un teclado completo ni una envolvente certificada. El comportamiento final depende también de la PCB, el bastidor, el par de apriete, la planitud del panel, los conectores y la electrónica de lectura. El montaje manda.

La sección típica incluye estos elementos:

1. Superficie de tecla. Recibe la carga y porta leyenda, relieve o inserto rígido.
2. Membrana o faldón. Alcanza el máximo de fuerza y colapsa; espesor, ángulo, longitud y material gobiernan la curva.
3. Tope de sobrecarrera. Limita la deformación tras el cierre eléctrico.
4. Pastilla conductora. Cierra los pads de PCB; área, paralelismo y presión forman parte de la especificación.
5. Base, brida y canales. Posicionan la manta, participan en el sello y dejan respirar cada cavidad sin puentear la barrera ambiental.
6. Iluminación y blindaje. LED, guías, barreras ópticas o capas conductoras responden a la arquitectura del equipo.

La Guía de diseño de teclados de silicona desarrolla las reglas geométricas de base. En una aplicación militar, el dibujo debe añadir las condiciones ambientales y eléctricas que convierten esa geometría en una interfaz verificable.

La dureza Shore A no sustituye una curva. ASTM D2240 la define como un ensayo empírico de penetración sin relación simple con una propiedad fundamental. Dos teclas con igual dureza nominal pueden responder de forma distinta al cambiar faldón, apoyo, keytop o curado (ASTM D2240-15(2021)).

Cómo especificar fuerza y recorrido para equipos militares y uso con guantes

La fuerza se especifica como curva. F1 es el máximo previo al colapso; F2, la fuerza al contacto; el recorrido eléctrico marca el cierre; y la fuerza de retorno confirma que la tecla vuelve. No existe un valor universal. Un estudio de once teclas relacionó F1, F2, recorrido y snap ratio con la percepción, y encontró que ΔF también predice la sensación de clic (Applied Ergonomics, 2017).

MIL-STD-1472H aporta una referencia contractual útil, pero sus categorías no deben mezclarse. La tabla VII indica para teclas de membrana un recorrido preferido de 0,7 mm, una resistencia no inferior a 2,0 N y feedback táctil positivo. Para entrada numérica en vehículos, la misma tabla sitúa la resistencia entre 2,8 y 6,7 N, con dimensión mínima de 10 mm a mano desnuda y 19 mm con guante. Esos números corresponden a condiciones y tipos de control definidos por la norma; no autorizan a copiar 2,0 N o 2,8 N en cualquier teclado (MIL-STD-1472H, DLA ASSIST).

Por cada grupo de teclas, el requisito debe indicar:

• punto, dirección, velocidad de carga y útil de dedo o guante;
• F1, F2, retorno, cierre y sobrecarrera con tolerancias;
• acondicionamiento térmico y aceptación tras ciclos, fluidos, vibración y envejecimiento;
• límite de dobles pulsaciones y teclas vecinas accionadas;
• población, postura, visibilidad y guante usados en la tarea.

Una tecla ancha puede bascular y una alta recibe momento lateral. El prototipo debe registrar curvas tecla por tecla, incluidas esquinas y geometrías distintas. La media oculta unidades marginales.

Sellado, temperatura y fluidos se validan en el conjunto montado

El grado IP pertenece a una envolvente ensayada. IEC 60529 clasifica la protección proporcionada por envolventes de equipos eléctricos de tensión asignada no superior a 72,5 kV; no certifica automáticamente una lámina de silicona separada (IEC 60529, edición 2.2). Por tanto, una declaración como “frontal IP67” debe identificar orientación, panel, junta, tornillos, conectores, respiraderos, cableado, acondicionamiento y caras expuestas.

La brida puede actuar como junta si la compresión y el soporte están controlados. Un reborde puede relajarse, una PCB usada como único elemento de presión puede flexionar y un canal mal enrutado puede abrir un paso hacia la electrónica. El diseño fija apoyo, topes, patrón de tornillos, par y acabado del panel. Después se ensaya la configuración de producción.

MIL-STD-810H tampoco ofrece un sello genérico de robustez. Su alcance exige adaptar tensiones y métodos al perfil ambiental del material durante el ciclo de vida; la norma declara que no impone por sí sola una especificación de diseño o ensayo (MIL-STD-810H Change 1, DLA ASSIST). El plan puede considerar, si el uso los justifica, los métodos siguientes:

Para compatibilidad química, “silicona” no basta. ASTM D471 compara cauchos y piezas terminadas mediante cambios de masa, volumen, dimensiones, dureza, tracción o elongación, pero avisa de que el ensayo acelerado no garantiza correlación directa con servicio (ASTM D471-16a(2021)). El teclado debe añadir fuerza-recorrido, retorno, contacto, legibilidad y estanqueidad. Se usa el fluido del programa, con aditivos, concentración y temperatura definidos.

Las leyendas y la iluminación deben sobrevivir al uso, no solo a la muestra inicial

La selección de leyenda depende de contraste, retroiluminación, colores, relieve y desgaste. El color moldeado evita una película superficial, pero limita el detalle. La impresión admite gráficos finos y necesita protección flexible. El grabado láser facilita símbolos retroiluminados, con profundidad, opacidad y fugas controladas.

ASTM D8115 expresa la abrasión relativa como pérdida de volumen en mm³, sin correlación directa garantizada con servicio (ASTM D8115-17(2021)). ISO 2409:2020 clasifica la separación de un recubrimiento por corte enrejado, pero no mide adhesión directamente (ISO 2409:2020). Ninguno reemplaza una prueba funcional con guante, polvo y limpiador del programa.

El color no basta. MIL-STD-3009 cubre emisiones de iluminación y pantallas de aeronaves destinadas a NVIS; no contiene requisitos generales de iluminación (MIL-STD-3009, DLA ASSIST). Cuando el contrato la invoca, se definen tipo/clase, color, luminancia, radiancia NVIS, regulación y uniformidad. En cabina, se coordina con el hardware HMI para equipos aeroespaciales y cabinas de vuelo, no con el color nominal del LED.

EMI, contacto conductor y PCB forman una sola interfaz eléctrica

El blindaje de una manta no puede evaluarse aislado de la envolvente. MIL-STD-461H, publicada el 17 de abril de 2026, establece requisitos de emisiones y susceptibilidad para equipos y subsistemas eléctricos, electrónicos y electromecánicos del DoD. Su alcance dice que no debe aplicarse directamente a módulos dentro de una envolvente ni a plataformas completas (MIL-STD-461H, DLA ASSIST). Si el contrato conserva 461G u otra revisión, esa revisión contractual sigue gobernando hasta que la autoridad acepte un cambio.

La arquitectura EMI puede incluir capa conductora, junta perimetral, bisel metálico, filtrado y terminación de la pantalla del cable. La silicona no cargada es aislante; un pigmento oscuro no crea una masa. El plano muestra inicio, cruce de junta, terminación y resistencia de unión. La guía de Blindaje EMI para teclados de silicona amplía esa continuidad.

En la zona de tecla, la pastilla conductora cierra el patrón de pads de la PCB. La especificación debe fijar:

• patrón, separación, acabado y planitud local;
• resistencia cerrada/abierta, rebote y recuperación a las temperaturas definidas;
• corriente, tensión, umbrales y estrategia de debounce;
• limpieza y criterios después de ciclos, humedad, fluidos, polvo, vibración y ESD.

ENIG es una opción: IPC-4552 define níquel químico cubierto por oro de inmersión y contempla su uso como contacto; IPC identifica IPC-4552B, mayo de 2021, como revisión vigente (IPC-4552A/B). No demuestra por sí sola el rendimiento carbono/ENIG. El par real necesita ensayos de resistencia, rebote y estabilidad.

La verificación EMI usa equipo integrado, cables, software y modos representativos. DI-EMCS-80201 exige que el EMITP explique cómo se aplican los procedimientos; DI-EMCS-80200 define el EMITR como datos para evaluar cumplimiento y correcciones (DLA ASSIST: EMITP). Una fotografía no reemplaza esos documentos.

Matriz de riesgos de aplicación y rutas de fallo

La matriz debe vincular cada peligro operativo con un mecanismo físico y una prueba. “Pasa MIL-STD” no identifica ninguno de los tres.

La severidad no obliga a sobredimensionar cada componente. Obliga a identificar función crítica, modo seguro y evidencia. Una tecla de menú y una orden de parada no necesitan igual diagnóstico o redundancia.

La cualificación debe conservar configuración, secuencia y criterios de aceptación

Un DVP&R útil enumera requisito, revisión, método, procedimiento, nivel, duración, muestra, preacondicionamiento, modo operativo y criterio. Registra después grietas, fuerza, recorrido, retorno, contacto, leyenda, luz, sellado y masa. La planificación de pruebas y validación empieza antes del molde.

La secuencia recomendada avanza por riesgo:

1. Cupones. Comparan compuesto, curado, tinta, recubrimiento y fluidos sin confundirlos con la pieza final.
2. Muestras de ingeniería. Confirman dimensiones, curvas, contacto, color y óptica, incluidas teclas críticas.
3. Conjunto representativo. Usa PCB, panel, junta, cable y software equivalentes a producción.
4. Precumplimiento. Busca margen térmico, IP, EMI y humano.
5. Cualificación. Ejecuta el plan con series, calibraciones, desviaciones y datos brutos.
6. Cambios. Compara molde, formulación, pastilla, PCB, LED o recubrimiento con la base cualificada.

La secuencia importa. El teclado puede sellar al inicio y fallar tras vibración; una leyenda puede resistir en seco y perderse tras combustible; un contacto puede medir bien a temperatura ambiente y quedar marginal en frío. El plan justifica ensayos independientes o acumulativos desde el ciclo de vida.

Antes de la cualificación, el Prototipo de teclado de silicona: aprobación ayuda a fijar criterios de muestra límite. El prototipado y aprobación de muestras debe conservar la revisión de CAD, molde, compuesto, PCB, firmware y útiles de medición; de otro modo, una muestra “aprobada” no define una base reproducible.

Cuándo no es la opción adecuada

Una manta de silicona no es la respuesta universal. Para escritura continua de gran recorrido, un teclado mecánico sellado puede ofrecer mejor ergonomía y reparabilidad. Una pantalla capacitiva puede ganar cuando la interfaz cambia con frecuencia y el sistema admite guantes compatibles, calentamiento y feedback alternativo. Los pulsadores discretos resultan preferibles para funciones de seguridad que requieren contactos independientes, bloqueo mecánico o sustitución individual. Tampoco conviene forzar silicona contra temperaturas, radiación, vacío, agentes cortantes o fluidos que el grado y el recubrimiento seleccionados no hayan demostrado soportar.

Preguntas frecuentes sobre teclados de silicona robustos para equipos militares

¿Puede un teclado de silicona declararse IP67 por sí solo?

No. IEC 60529 clasifica una envolvente ensayada; la declaración debe corresponder al teclado montado con panel, brida, fijaciones, PCB, conectores y respiraderos definidos. Si solo se prueba la cara frontal, informe y dibujo deben limitar el alcance a esa configuración y a las caras expuestas.

¿Qué fuerza y recorrido debe tener un teclado militar utilizado con guantes?

Depende del guante, la tarea y la categoría contractual. MIL-STD-1472H cita 0,7 mm y al menos 2,0 N para teclas de membrana; para entrada numérica vehicular indica 2,8–6,7 N. El proyecto valida curvas y errores con el guante real, a temperatura y postura representativas.

¿MIL-STD-810H certifica que un teclado es “de grado militar”?

No. MIL-STD-810H describe adaptación ambiental y métodos de laboratorio, no una prueba universal ni una etiqueta comercial. La declaración identifica revisión, método, procedimiento, nivel, duración, configuración, modo y criterio. El informe demuestra qué se ensayó y qué funciones se verificaron.

¿La silicona resiste combustible, aceite hidráulico y limpiadores?

No se responde por el nombre genérico del polímero. Formulación, curado, pigmento, pastilla, tinta y recubrimiento cambian el resultado. Se ensayan fluidos reales con concentración, temperatura, tiempo y secuencia definidos; después se miden dimensiones, dureza, fuerza-recorrido, retorno, contacto, leyenda y sellado.

¿Cómo se evita que las leyendas se borren?

Se elige color moldeado, impresión protegida o grabado láser según desgaste y óptica. Después se fijan abrasivo, carga, recorrido, guante, polvo, limpiador y legibilidad. ASTM D8115 e ISO 2409 permiten comparaciones, pero no predicen por sí solos la vida de una leyenda flexible.

¿Qué acabado de PCB debe usarse con una pastilla de carbono?

ENIG es una opción mediante IPC-4552B, pero ningún acabado garantiza el contacto. Se valida compuesto y área de pastilla, geometría y separación de pads, planitud, presión, limpieza, corriente y umbral. La aceptación cubre resistencia cerrada/abierta, rebote y estabilidad después de ambiente y ciclos.

¿Cómo se demuestra la compatibilidad EMI de un teclado?

Se demuestra al nivel del requisito. MIL-STD-461H se orienta a equipos y subsistemas, no a una manta aislada ni a toda la plataforma. La prueba incluye envolvente, junta, PCB, filtros, cableado, masa, software y modos representativos, con EMITP y EMITR si el contrato los exige.

¿Qué documentos debe incluir la RFQ de un teclado de silicona militar?

Debe incluir modelo 3D, plano 2D, fuerza-recorrido por tecla, guantes, leyendas e iluminación, contactos PCB, esquema, sellado, perfil térmico, fluidos, vibración/choque, EMI, plan de validación, criterios, revisiones y cantidad por fase. Sin esas entradas, proveedor y OEM cotizan supuestos distintos.

Lista de entradas para el plano, el prototipo y la RFQ

Antes de pedir molde o precio, el paquete de ingeniería debe responder sin ambigüedad:

• modelo 3D y plano 2D con datums, tolerancias, plano de partición y superficies cosméticas;
• objetivo de fuerza/recorrido por familia de teclas, curva límite, punto de medida y guante;
• método de leyenda, arte vectorial, colores, textura, contraste, recubrimiento y criterio de desgaste;
• iluminación: LED, color, luminancia, uniformidad, regulación, opacidad y requisitos NVIS si proceden;
• patrón de contacto PCB, acabado, corriente/tensión de sensado, umbral, rebote y lógica de matriz;
• brida, compresión, topes, fijaciones, par, panel, respiraderos y alcance IP solicitado;
• temperaturas de operación/almacenamiento, transiciones, humedad, sal, arena, polvo y radiación aplicables;
• lista de fluidos con concentración, temperatura, duración, secuencia y limpieza posterior;
• revisión contractual de MIL-STD-810, MIL-STD-461, MIL-STD-1472, IEC u otra norma invocada;
• matriz DVP&R, muestras, secuencia, criterios de aceptación, informe y control de cambios;
• cantidad para prototipo, cualificación, preserie y producción, sin mezclar cada fase.

Con esos datos se pueden enviar planos para revisión técnica sin convertir supuestos en tolerancias de molde. El paquete mínimo para iniciar la revisión contiene el modelo 3D, el objetivo fuerza/recorrido, el método de leyenda, el patrón de contactos PCB y la cantidad. Cuando la arquitectura y la evidencia requerida estén definidas, el siguiente paso es solicitar una cotización técnica.

Referencias

1. Defense Logistics Agency, MIL-STD-810H, Environmental Engineering Considerations and Laboratory Tests, Change 1, 18 de mayo de 2022.
2. Defense Logistics Agency, MIL-STD-1472H, Human Engineering, 15 de septiembre de 2020; validación de 10 de abril de 2026.
3. Defense Logistics Agency, MIL-STD-461H, requisitos de control EMI para equipos y subsistemas, 17 de abril de 2026.
4. Defense Logistics Agency, MIL-STD-3009, iluminación aeronáutica compatible con NVIS, validada el 4 de abril de 2024.
5. IEC, IEC 60529:1989+A1:1999+A2:2013, Degrees of protection provided by enclosures (IP Code), edición consolidada 2.2.
6. ASTM International, ASTM D471-16a(2021), Rubber Property—Effect of Liquids.
7. ASTM International, ASTM D2240-15(2021), Rubber Property—Durometer Hardness.
8. ASTM International, ASTM D8115-17(2021), Rubber Property—Abrasion Resistance.
9. ISO, ISO 2409:2020, Paints and varnishes—Cross-cut test.
10. IPC, tabla de revisiones de IPC-4552B para acabado ENIG, mayo de 2021.
11. Silva, A. et al., “Kansei engineering as a tool for the design of in-vehicle rubber keypads”, Applied Ergonomics, 61, 2017, pp. 1–11.

Divulgación editorial: esta guía se publica en el sitio de un fabricante de teclados de silicona a medida. Las recomendaciones técnicas se basan en las fuentes citadas y no declaran prestaciones, certificaciones ni resultados propios del fabricante.
