La integración de hardware HMI embebido consiste en decidir dónde residen la pantalla, el touch, el cálculo, la alimentación y las E/S, y después validar esas fronteras como un solo producto. Para una máquina con runtime fijo y poca carga local suele bastar un panel HMI dedicado. Un Panel PC encaja cuando la estación debe ejecutar un sistema operativo y aplicaciones propias. Conviene separar pantalla y PC embebido cuando ambos tendrán ciclos de sustitución distintos. En exterior, ferrocarril o zonas Ex, la selección depende además de óptica, guantes, potencia, temperatura, envolvente, montaje, normas aplicables y propietario de la conformidad.

Actualizado el 24 de agosto de 2026
| Decisión rápida | Elegir cuando… | Ventaja | Límite |
|---|---|---|---|
| Panel HMI dedicado | El control reside en un PLC y la visualización está acotada | Función estable | Runtime y cálculo ligados a la plataforma |
| Panel PC HMI táctil | La estación ejecuta Windows, Linux o una aplicación local | Unidad compacta | Display y cálculo comparten sustitución |
| Frontal + PC separado | Host y pantalla tendrán ciclos distintos | Servicio modular | Más cables e interfaces |
| Equipo HMI Ex | Existe una atmósfera explosiva definida | Diseño para la clasificación real | El conjunto necesita evaluación propia |
La consulta «hmi panel pc ex» no describe una categoría universal: puede ser un Panel PC certificado, un terminal detrás de una barrera o un conjunto aún sin evaluar. Los conjuntos HMI deben especificarse por arquitectura y condiciones, no por etiqueta comercial.
Dónde termina un panel HMI y dónde empieza un Panel PC
Un panel HMI es la interfaz de operador; un Panel PC es un ordenador industrial con display y touch integrados. La frontera útil indica quién ejecuta la aplicación, conserva datos, gestiona periféricos y mantiene el sistema operativo.
El HMI dedicado acota visualización, alarmas y entrada; el PLC mantiene la lógica. El Panel PC puede alojar runtime, registro o aplicación OEM, sin que eso le asigne automáticamente una función de seguridad. En la arquitectura separada, vidrio, touch y display quedan en el frontal, mientras el cálculo reside en un Box PC. VESA define eDP como enlace interno entre hardware gráfico y display; MIPI define DSI entre host y módulo de pantalla (VESA eDP 1.5; MIPI DSI).
| Frontera | Panel HMI dedicado | Panel PC | Frontal + PC separado |
|---|---|---|---|
| Aplicación | Runtime del panel | Aplicación local | Host separado |
| Display/touch | Integrados | Integrados | En el frontal |
| Datos/actualización | Plataforma HMI | Panel PC | PC embebido |
| Cableado | Red o bus | Red, bus y periféricos | Vídeo, touch y potencia |
| Sustitución | Panel | Unidad completa | Frontal y host independientes |
Qué es un panel HMI: capas de hardware e integración OEM desarrolla el contexto. Aquí, JASPER se limita al frontal y ensamblaje físico: display, touch, overlay o vidrio, circuito, junta, bastidor e interfaces de envolvente. La programación PLC/SCADA queda fuera.
Anatomía canónica de un HMI embebido integrado
La anatomía debe cerrar tres rutas: carga mecánica, datos y calor. Una pila puede funcionar en banco y fallar después por reflexión, presión, fuga, conector sin alivio o disipación interrumpida.
OPERADOR / AMBIENTE
│ toque, impacto, agua, luz, limpieza
▼
┌───────────────────────────────────────────────┐
│ 1. Overlay o vidrio de cubierta │ ← gráfica, tacto, resistencia superficial
├───────────────────────────────────────────────┤
│ 2. Adhesivo óptico o cámara de aire │ ← reflexión, tolerancia, retrabajo
├───────────────────────────────────────────────┤
│ 3. Sensor touch + flex + controlador │ ← USB / bus serie / HID, guante, agua, EMC
├───────────────────────────────────────────────┤
│ 4. TFT/LCD + backlight + TCON │ ← eDP / LVDS / MIPI DSI, brillo, calor
├───────────────────────────────────────────────┤
│ 5. Bastidor, junta y fijaciones │ ← compresión, planitud, recorte, puesta a tierra
├───────────────────────────────────────────────┤
│ 6. Módulo de cálculo y almacenamiento │ ← CPU/SoC, RAM, eMMC/SSD, SO
├───────────────────────────────────────────────┤
│ 7. Alimentación, protección y E/S │ ← 24 V DC o PoE, Ethernet, USB, serie, CAN
├───────────────────────────────────────────────┤
│ 8. Carcasa posterior y ruta de disipación │ ← conducción, convección, acceso de servicio
└───────────────────────────────────────────────┘
│ red, bus de máquina, mantenimiento
▼
CONTROLADOR / SISTEMA EXTERNO

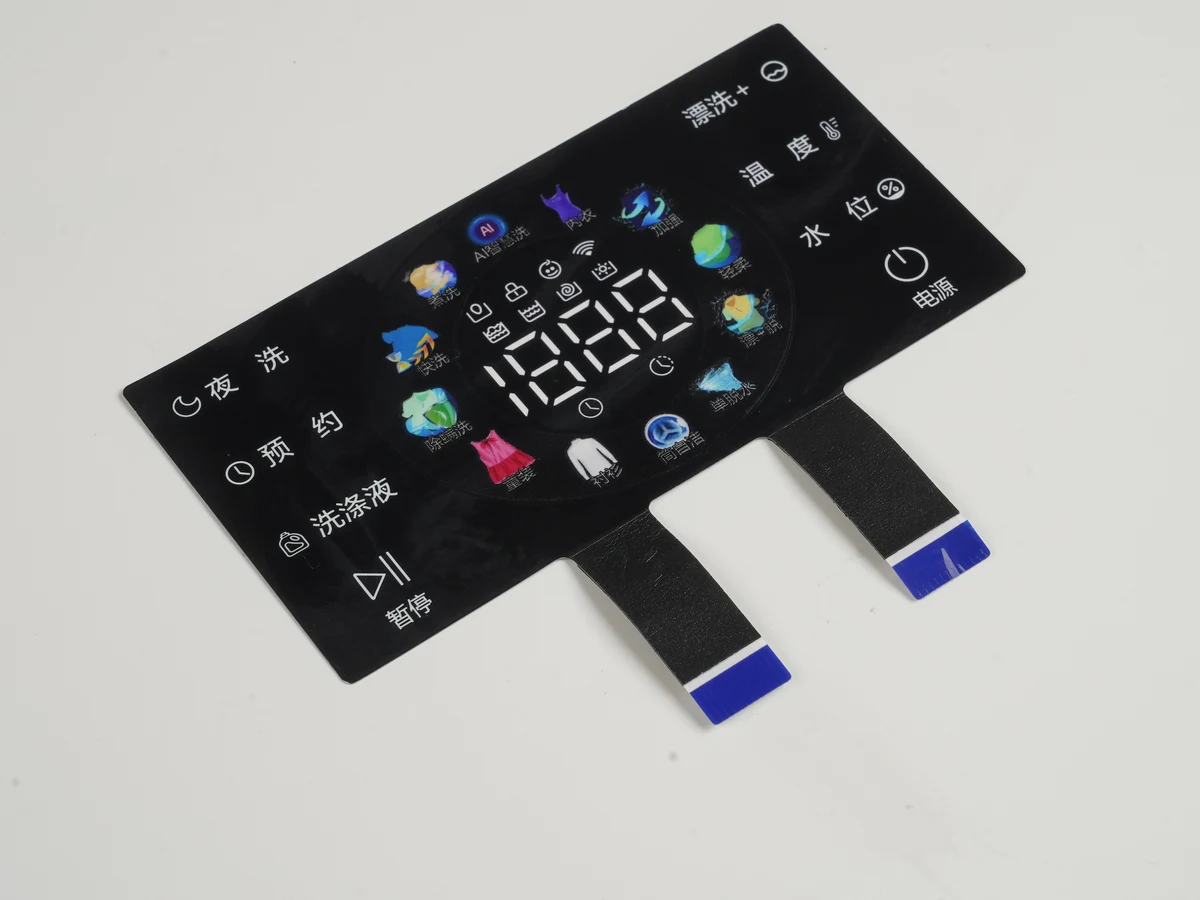

El vidrio u overlay define la superficie visible y limpiable. Su espesor, decoración y borde afectan óptica y touch. El bonding elimina la cámara de aire, pero añade proceso y riesgo de burbuja o delaminación. El OCA 3M 8173KCL declara índice típico 1,4741 a 25 °C y haze del 1,0 % con ASTM D1003-92: son datos del adhesivo, no del conjunto (3M 8173KCL).
PCAP depende de vidrio, tierra, ruido, agua y guante. Un resistivo Elo de cinco hilos admite dedo, guante y puntero pasivo, pero es single-touch (Elo AccuTouch). El display añade zona activa, flex, temporización, backlight y control de brillo. El Diseño de panel HMI: lista de comprobación en 10 puntos traslada esas variables al plano.
Cómo elegir entre HMI dedicado, Panel PC y cálculo separado
La arquitectura sigue la carga y el mantenimiento. Integrar reduce cableado; separar añade interfaces, pero desacopla la sustitución del display y del host.
| Escenario de uso | Arquitectura inicial | Razón de ingeniería | Cuándo no conviene |
|---|---|---|---|
| Máquina autónoma con PLC | Panel HMI dedicado | Función estable; lógica en el controlador | Si necesita software o periféricos de PC |
| Ensayo, visión o registro | Panel PC | Cálculo local medible con la imagen real | Si CPU y display envejecen a ritmos distintos |
| Host protegido en armario | Frontal + PC embebido | Frontal expuesto; host accesible | Si distancia y cables dominan el riesgo |
| Terminal distribuido | Host local o remoto según enlace | Cálculo donde mejor se enfría y mantiene | Si perder red elimina una función necesaria |
| Exterior, ferrocarril o Ex | Conjunto específico | El ambiente define materiales y pruebas | Si el requisito se añade tras congelar diseño |
La selección incluye arranque, recuperación tras corte, almacenamiento, drivers, gráficos, puertos y reposición. La imagen de software sirve como carga, aunque otro equipo la programe. En sistemas distribuidos deben definirse pérdida de comunicación, conservación del estado y servicio; véase Diseño de hardware HMI remoto e inalámbrico.
PoE, vídeo, touch y E/S deben cerrarse como una sola arquitectura
PoE solo es viable si la potencia mínima en el dispositivo cubre display, backlight, procesador, almacenamiento, touch, E/S, conversión y pérdidas. La cifra del switch corresponde al PSE, no a la entrega en el PD.
| Tipo PoE | Norma IEEE | Potencia garantizada en PSE | Potencia mínima en PD | Implicación para HMI |
|---|---|---|---|---|
| Type 1 | 802.3af | 15 W | 12,95 W | Presupuesto muy ajustado para display y cálculo |
| Type 2 | 802.3at | 30 W | 25,5 W | Confirmar clase y calor del convertidor |
| Type 3 | 802.3bt | 60 W | 51 W | Cuatro pares en niveles altos; más calor interno |
| Type 4 | 802.3bt | 90 W | 71 W | Negociación y canal limitan la entrega |
Fuente: Microchip sobre IEEE 802.3af/at/bt. La RFQ debe fijar tipo/clase, canal, PSE, carga máxima y reacción ante potencia insuficiente.
Vídeo y touch se especifican por separado. eDP o MIPI DSI requieren versión, lanes, pines, temporización y secuencia de alimentación. Touch requiere bus, conector, blindaje, driver y tierra. Las E/S añaden señal, aislamiento, protección y pinout. Los Protocolos de comunicación HMI e interfaces de hardware cubren la red; aquí el alcance termina en el puerto físico.
La térmica, el sellado y la luz exterior deciden la construcción
La temperatura nominal de los componentes no demuestra el rango del Panel PC sellado. Procesador, backlight, almacenamiento y conversión calientan bastidor y aire; la ruta pasa por PCB, interfaz térmica, carcasa y montaje.
Texas Instruments explica que las métricas de encapsulado dependen de condiciones definidas y que la temperatura de unión es crítica (TI SPRA953D, marzo de 2024). RθJA de una ficha no representa sin más una caja; la configuración final requiere modelo y medida con carga, orientación y ambiente definidos.
IEC 60529 clasifica la protección de envolventes. “IP65 frontal” describe la cara y montaje evaluados, no trasera, conectores ni puerta completa. Un catálogo original, por ejemplo, declara IP66 frontal e IP30 posterior para una misma serie (Phoenix Contact, VL3). El plano fija apoyo, recorte, planitud, junta, compresión, par y secuencia; cambiar montaje cambia la construcción ensayada.
Exterior exige iluminancia ambiente, ángulo, reflejo, polarizador, temperatura solar, condensación y limpieza. El bonding se valida como proceso. Elo indica que guantes gruesos normalmente no funcionan con sus PCAP y propone resistivo o infrarrojo (guantes gruesos). El guante real debe ensayarse, seco y mojado, con vidrio y tierra finales.
EN 50155, Ex y EMC cambian el producto que debe validarse
Cada norma tiene alcance. Primero se identifica producto, ubicación y uso; después, requisitos y métodos. “Industrial”, “outdoor”, “EN 50155” o “Ex” sin condiciones no fijan severidad ni aceptación.
| Variante | Qué cambia en el hardware | Evidencia mínima | Limitación crítica |
|---|---|---|---|
| Industrial interior | Tierra, filtros, envolvente | IEC 61000-6-2/-6-4 si no hay norma de producto | No fija temperatura ni IP |
| Exterior | Óptica, UV, agua, condensación | Cara IP, método de legibilidad, materiales | Frontal sellado no cubre la trasera |
| EN 50155 | Alimentación, ambiente, documentación | BS EN 50155:2026; equipo a bordo | No aplica por cercanía al ferrocarril |
| HMI Panel PC Ex | Ignición, superficie, entradas, marcado | Directiva 2014/34/UE e IEC 60079 aplicables | Un componente Ex no certifica el conjunto |
| HMI PoE | PD, negociación, protección, calor | Tipo/clase, PSE, canal y prueba de carga | Potencia PSE no es potencia útil |
| Arquitectura separada | Vídeo, touch, potencia, conectores | ICD, cable y recuperación | Más servicio; más puntos de fallo |
IEC 61000-6-2:2016 cubre inmunidad genérica industrial; IEC 61000-6-4:2018, emisiones. Ceden ante una norma de producto/familia aplicable. El plan enumera puertos, carcasa y cables representativos.
BS EN 50155:2026 se aplica a equipos electrónicos instalados en vehículos ferroviarios y elementos pertinentes de sus subsistemas; abarca operación, diseño, documentación, pruebas e integración. “Panel PC HMI EN 50155” solo es válido dentro de ese alcance.
IEC 60079-0:2026 fija construcción, ensayo y marcado Ex. IEC TS 60079-46:2017 exige evaluar aspectos del conjunto no cubiertos por certificados individuales. IECEx distingue certificado de equipo, certificado de componente y verificación de unidad. La Directiva 2014/34/UE define ATEX. Zona, grupo, categoría/EPL, clase térmica, ambiente y protección deben preceder al diseño mecánico.
La Directiva EMC 2014/30/UE trata como aparato una unidad funcional acabada destinada al usuario final. La Comisión Europea asigna al fabricante final legislación, evaluación, documentación, declaración UE y marcado CE cuando proceda (responsabilidades del fabricante). Si entra en alcance, la BOM y declaraciones también deben respaldar RoHS 2011/65/UE. El contrato reparte tareas, no esa responsabilidad.
Fallos previsibles y plan de validación del hardware HMI
La validación ataca interfaces con tolerancias, calor y movimiento. “Enciende y responde” no cubre montaje, limpieza ni cambios de componente.
| Camino de fallo | Causa que debe investigarse | Evidencia de validación |
|---|---|---|
| Toques falsos | Vidrio, agua, guante, ruido, tierra | Mapa touch en la unidad final |
| Pantalla inestable | Secuencia, temporización, cable, tensión | Arranques en límites definidos |
| Punto caliente | Ruta térmica, carga, orientación | Temperatura estabilizada a carga máxima |
| Entrada de agua/polvo | Recorte, junta, fijación, conector | Informe IP ligado al plano y montaje |
| Desconexión | Cable, alivio, vibración, conector | Ensayo con mazo y montaje reales |
| Delaminación | Material, contaminación, tensión, ambiente | Inspección antes/después del acondicionamiento |
IEC 60068-2-6:2007 define vibración sinusoidal; IEC 60068-2-27:2008, choque. Ninguna impone severidad universal. Deben fijarse perfil, ejes, montaje, cables, estado y degradación permitida.
Las muestras de ingeniería cierran ajuste, óptica, touch e interfaces; una configuración representativa cubre térmica, EMC, ambiente y mecánica. Plano, BOM, firmware táctil, adhesivos y junta deben corresponder a la muestra aprobada. El prototipado y aprobación de muestras congela la referencia; la planificación de pruebas y validación vincula requisito, método, condición y criterio.
Qué debe contener el plano y la RFQ
La RFQ describe producto y evidencia. “Pantalla industrial”, “IP65” o “compatible con guantes” no bastan sin configuración y condición.
Checklist de entrada del proyecto
- Display: tamaño, zona activa, resolución, luminancia y condición de lectura.
- Frontal: recorte, espesor, planitud, tolerancias, radios y apoyo.
- Stack: vidrio/overlay, decoración, adhesivo, touch, TFT y bastidor.
- Interfaces: vídeo, touch, backlight, alimentación, red, E/S, pinout y cables.
- Cálculo: CPU/SoC, memoria, almacenamiento, SO, carga y periféricos.
- Ambiente: temperaturas, humedad/condensación, agua/polvo, UV, químicos, impacto, vibración y choque.
- Especiales: PoE, exterior, BS EN 50155, zona Ex, categoría/EPL y legislación.
- Servicio y prueba: accesos, repuestos, método, severidad, montaje, muestras y aceptación.
- Volumen anual, vida del programa, hitos y control de cambios.
La matriz asigna propietario a cada plano, ICD, firmware, prueba, informe y declaración. Para avanzar, conviene enviar planos para revisión técnica con pantalla, frontal, interfaces, ambiente y volumen anual.
Preguntas frecuentes
¿Cuál es la diferencia entre un panel HMI y un Panel PC?
Un panel HMI está orientado a visualización y entrada del operador con una plataforma acotada; la lógica suele residir en un PLC. Un Panel PC integra display, touch y un ordenador capaz de ejecutar un sistema operativo y aplicaciones locales. La frontera contractual debe indicar quién mantiene software, datos, drivers y actualizaciones.
¿Cuándo conviene separar el PC embebido de la pantalla táctil?
Conviene separarlos cuando display y cálculo tendrán ciclos de sustitución distintos, el host debe quedar protegido o se necesita actualizar CPU/almacenamiento sin modificar el frontal. No conviene si la distancia, los cables de vídeo/touch, la alimentación adicional o los conectores introducen más riesgo de instalación y EMC que una unidad integrada.
¿Puede un Panel PC sustituir siempre a un panel HMI dedicado?
No. Puede ejecutar una aplicación HMI si dispone de software, drivers, puertos y rendimiento adecuados, pero añade mantenimiento de sistema operativo, almacenamiento y ciberseguridad. Para una máquina con función de operador fija, un panel dedicado puede delimitar mejor el cambio. La función de seguridad debe permanecer en la arquitectura evaluada para ella.
¿Qué significa la búsqueda «hmi panel pc ex»?
Suele buscar un Panel PC HMI para atmósferas potencialmente explosivas. “Ex” no es un grado IP ni una carcasa más gruesa: exige uso previsto, zona, grupo de gas o polvo, categoría/EPL, temperatura y tipo de protección definidos. El certificado debe cubrir el equipo o conjunto exacto, no solo un componente.
¿Un frontal IP65 convierte todo el Panel PC en IP65?
No. IEC 60529 clasifica la protección de la envolvente y configuración ensayadas. Un frontal IP65 no incluye automáticamente la carcasa posterior, conectores, prensaestopas ni la puerta donde se monta. El informe debe identificar cara, recorte, espesor, junta, fijación y estado de los puertos durante la prueba.
¿Puede PoE alimentar un Panel PC HMI?
Sí, si la potencia mínima disponible en el PD cubre backlight, procesador, almacenamiento, touch, E/S, conversión y arranque en el peor caso. IEEE 802.3af/at/bt ofrece niveles distintos y la potencia del PSE es mayor que la que llega al equipo. Deben confirmarse tipo, clase, canal y comportamiento ante potencia insuficiente.
¿Cuándo aplica EN 50155 a un Panel PC HMI?
Aplica cuando el equipo electrónico se instala a bordo de material rodante o forma parte pertinente de sus subsistemas dentro del alcance de BS EN 50155. No aplica automáticamente a un terminal situado en una estación o fábrica ferroviaria. La RFQ debe identificar vehículo, instalación, alimentación, ambiente, ensayos y documentación exigidos.
¿Qué información necesita el proveedor para cotizar la integración?
Necesita tamaño y ficha del display, plano frontal, stack óptico, interfaz de vídeo y touch, alimentación/E/S, plataforma de cálculo, ambiente, normas, estrategia de servicio y criterios de prueba. También necesita volumen anual y calendario de muestras. Sin esos datos solo puede presupuestar una configuración provisional, no una integración cerrada.
Preparar la revisión de ingeniería
La decisión debe salir de un paquete de entradas, no de una familia de catálogo. Envíe el tamaño de display, plano del frontal, pila de interfaces, condiciones ambientales y volumen anual para revisar la arquitectura del conjunto HMI. Cuando el alcance y la validación estén definidos, puede solicitar una cotización técnica.
Divulgación: JASPER encargó esta guía para apoyar la definición de conjuntos HMI. Las comparaciones y límites técnicos se aplican a cualquier proveedor. La programación PLC/SCADA, la certificación del producto final y las decisiones de seguridad permanecen fuera del alcance de fabricación descrito.
Referencias
- IEC, IEC 60529:1989+A1:1999+A2:2013 — Degrees of protection provided by enclosures, versión consolidada publicada en 2013.
- IEC, IEC 61000-6-2:2016 — Immunity standard for industrial environments, 2016.
- IEC, IEC 61000-6-4:2018 — Emission standard for industrial environments, 2018.
- IEC, IEC 60068-2-6:2007 — Vibration (sinusoidal), 2007.
- IEC, IEC 60068-2-27:2008 — Shock, 2008.
- British Standards Institution, BS EN 50155:2026 — Railway applications, rolling stock, electronic equipment, 2026.
- IEC, IEC 60079-0:2026 — Explosive atmospheres, general requirements, 2026.
- IEC, IEC TS 60079-46:2017 — Equipment assemblies, 2017.
- Unión Europea, Directiva 2014/34/UE sobre equipos para atmósferas potencialmente explosivas, texto consolidado consultado en 2026.
- IECEx, Certified Equipment Scheme — Overview, consultado el 24 de agosto de 2026.
- Microchip Technology, Power over Ethernet Standards Overview, consultado el 24 de agosto de 2026.
- VESA, Embedded DisplayPort Standard Version 1.5, 2021.
- MIPI Alliance, MIPI Display Serial Interface, DSI v1.3.2, 2021.
- Texas Instruments, Semiconductor and IC Package Thermal Metrics, SPRA953D, revisión de marzo de 2024.
- Elo Touch Solutions, AccuTouch 5-Wire Resistive y guantes gruesos, consultados el 24 de agosto de 2026.
- 3M, Optically Clear Adhesive 8173KCL Technical Data Sheet, consultada el 24 de agosto de 2026.
- Comisión Europea, responsabilidades de los fabricantes para el marcado CE, consultado el 24 de agosto de 2026.
- Unión Europea, Directiva 2014/30/UE sobre compatibilidad electromagnética, 2014.
- Unión Europea, Directiva 2011/65/UE sobre restricción de sustancias peligrosas, texto vigente consultado en 2026.
- Phoenix Contact, HMI y PC industriales, catálogo técnico consultado el 24 de agosto de 2026.
