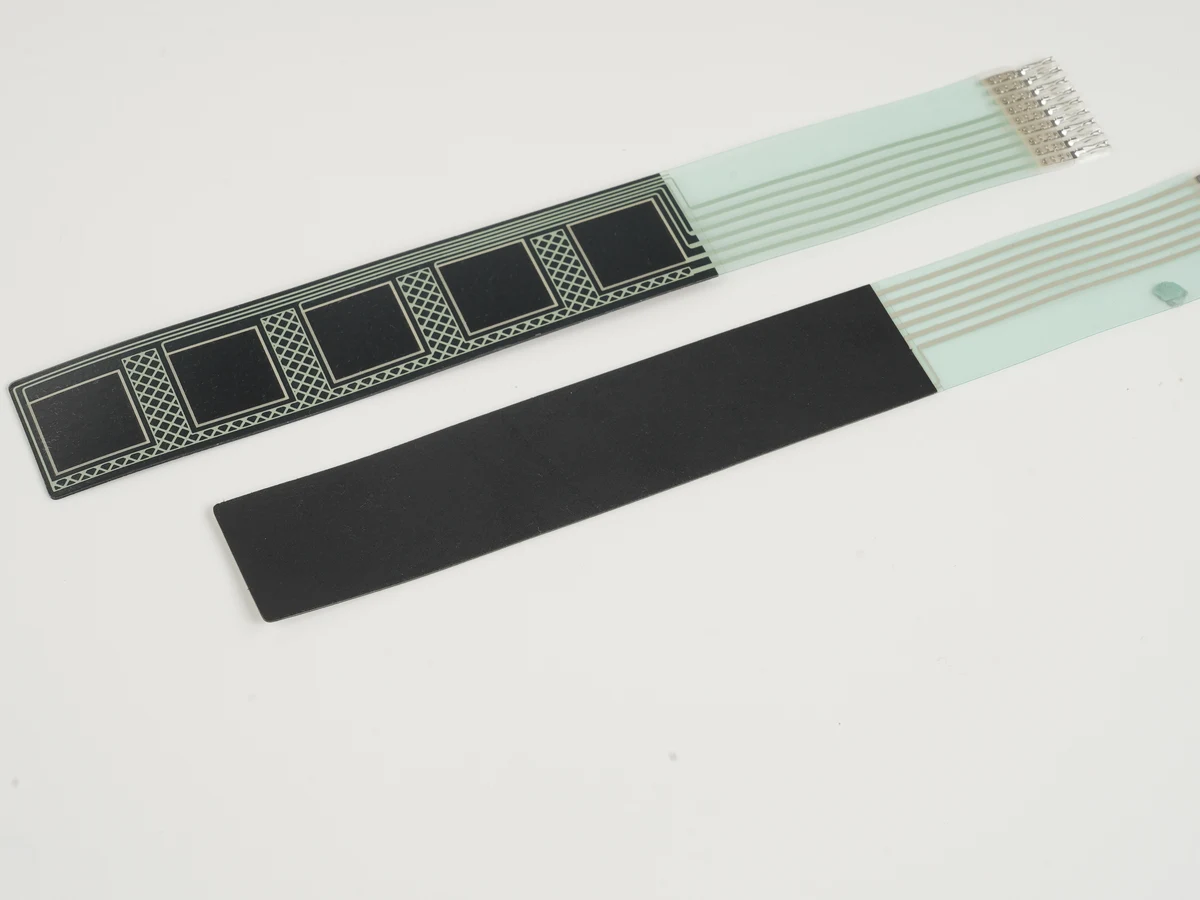

Una película táctil capacitiva es un sensor flexible con electrodos y pistas sobre un sustrato polimérico; no debe confundirse con un sensor PCAP rígido de vidrio ni con una lámina que solo aporta gráficos. Conviene cuando el equipo necesita poco espesor, una forma no plana o botones integrados bajo una cubierta continua. No es una solución universal para superficies plegables. En un proyecto OEM, la decisión depende del sustrato, el patrón Tx/Rx, el dieléctrico situado sobre el sensor, el adhesivo, la cola, el controlador, la curvatura y el ruido del conjunto. Los paneles táctiles capacitivos deben especificarse y validarse como un stack, no como una película aislada.
Actualizado el 24 de agosto de 2026.
Decisión rápida: película flexible, sensor PCAP rígido o lámina decorativa
La película sensora es apropiada si la flexibilidad resuelve una necesidad geométrica real y el radio permanece estable durante el uso. El sensor rígido es la referencia para una ventana de display plana y dimensionalmente estable. La lámina decorativa no detecta el tacto por sí sola.
| Opción | Qué contiene | Dónde encaja mejor | Límite que decide |
|---|---|---|---|
| Película táctil capacitiva flexible | Sustrato PET, PC o PI; electrodos; pistas; cola o unión a FPC | Panel delgado, botones retroiluminados, curva estática, integración detrás de una cubierta | Continuidad del conductor después del conformado, adhesión y estabilidad de la geometría |
| Sensor PCAP rígido | Electrodos transparentes sobre vidrio o laminados rígidos, con cola FPC | Área de visualización plana, multitáctil y registro estable con LCD/TFT | Volumen, peso, forma y resistencia mecánica de la cubierta |
| Lámina decorativa | Gráficos, iconos, color, textura o hard coat; sin matriz sensora | Acabado exterior y leyendas | Necesita un sensor independiente detrás |
| Construcción híbrida | Cubierta rígida o termoformada + película sensora + adhesivo | Curva suave, ventana parcial o panel con teclas y display | Compatibilidad entre formado, óptica, tolerancias y controlador |
La decisión no se toma comparando únicamente espesores. Hay que fijar primero el área activa, el objeto de entrada, la cubierta, el entorno, la forma final y la electrónica. Para el contexto general del proyecto, la guía de diseño de pantallas táctiles capacitivas a medida conecta estos requisitos con el plano y la muestra de aprobación.
Una película táctil capacitiva es el circuito sensor, no la decoración
La expresión «película táctil» se utiliza de manera imprecisa en catálogos. En esta guía designa una lámina polimérica que incorpora electrodos capacitivos, pistas y una salida eléctrica. Puede ser transparente para superponerse a un display u opaca para crear teclas e iconos. En ambos casos, el controlador mide cambios pequeños respecto a una línea base y los convierte en eventos o coordenadas.
Una lámina gráfica solo imprime la interfaz. Puede actuar como cubierta dieléctrica y proteger la capa sensora, pero sin electrodos, trazas y conexión al controlador no detecta nada. Un sensor PCAP rígido sí contiene la matriz eléctrica, aunque sus electrodos se depositan o laminan sobre una estructura de vidrio y no está pensado para adaptarse a una carcasa después del ensamblaje.
Tampoco debe confundirse una película PCAP de posición con un sensor capacitivo de presión. El primero detecta la perturbación causada por un dedo o puntero conductor; el segundo mide una variación entre placas provocada por deformación mecánica. Pueden coexistir, pero requieren geometrías, electrónica y criterios de calibración distintos.
La anatomía canónica separa la superficie, el sensor y la electrónica
Una integración estable mantiene cada función en una capa identificada. La decoración define la apariencia; la cubierta recibe desgaste e impacto; el adhesivo elimina huecos y transmite el campo; la película genera la señal; la cola lleva canales al controlador. Mezclar estas funciones en el plano deja tolerancias y fallos sin propietario.
Diagrama canónico del stack y del flujo de señal:
dedo o puntero conductor
│ modifica el campo eléctrico
▼
┌──────────────────────────────────────────────┐
│ 1. Cubierta / lámina decorativa │ gráficos, textura, protección
├──────────────────────────────────────────────┤
│ 2. Adhesivo PSA u OCA │ unión continua, sin burbujas
├──────────────────────────────────────────────┤
│ 3. Película sensora flexible │ sustrato + electrodos Tx/Rx
├──────────────────────────────────────────────┤
│ 4. Adhesivo, marco o separación controlada │ fija el sensor al soporte/display
├──────────────────────────────────────────────┤
│ 5. LCD/TFT, soporte o carcasa │ fuente de masa, calor y ruido
└──────────────────────────────────────────────┘
└── cola impresa/FPC ── controlador ── I²C/USB/host
El esquema no obliga a usar cinco piezas independientes. Una película puede integrar decoración y sensor; un chip puede montarse en una cola activa; el display puede unirse por completo con adhesivo ópticamente transparente. Lo importante es declarar qué interfaz existe entre capas y qué revisión de material se ha ensayado.
Texas Instruments incluye cubierta, tinta, adhesivo y materiales de transición dentro de la mecánica del sensor. Su guía de diseño CapTIvate advierte que el stack modifica tanto la señal como la capacitancia parásita y que los huecos de aire deben eliminarse o controlarse. Esa relación explica por qué una película que funciona sobre la mesa puede fallar una vez montada contra un TFT, un bastidor metálico o una cubierta más gruesa.
El patrón de electrodos debe diseñarse con la cubierta y el controlador elegidos
En capacitancia propia, el controlador mide cada electrodo respecto a su entorno eléctrico. La señal puede ser alta y resulta útil para teclas o proximidad, pero la masa cercana, una cola móvil o el agua pueden desplazar la línea base. En capacitancia mutua, las líneas transmisoras Tx y receptoras Rx forman nodos; el dedo perturba el acoplamiento donde ambas se cruzan. Esta topología permite matrices densas y localización multipunto.
La explicación técnica de PCAP desarrolla esa arquitectura para sensores de pantalla. En una película flexible se conserva el mismo balance: el paso, el ancho de pista, los cruces, la resistencia distribuida, el área de cada nodo y la carga de masa deben quedar dentro de la ventana del controlador.
La guía básica de TI indica que, en su explicación de capacitancia mutua, un toque típico elimina menos de 1 pF. El dato describe la escala de medición, no una especificación para todos los paneles. La implicación es clara: un pequeño cambio de geometría, humedad o referencia de masa puede competir con la señal útil.
Microchip relaciona el tamaño del electrodo con el contacto y el espesor de cubierta en AN2934. Su regla de dimensionado pertenece a las topologías de esa nota y sirve como punto de partida, no como tolerancia de fabricación universal. El patrón final debe simularse o medirse con la cubierta, el adhesivo, el soporte y el firmware reales.
Sustrato, conductor y adhesivo forman una sola decisión mecanoeléctrica
El sustrato fija estabilidad dimensional, temperatura de proceso, absorción de humedad, transparencia y capacidad de conformado. El PET es habitual en electrónica impresa y HMI por su superficie, flexibilidad y disponibilidad en grados estabilizados. El PC ofrece opciones de termoformado y decoración. La PI tolera procesos térmicos y flexión propios de FPC, aunque su color y coste pueden ser incompatibles con una ventana óptica. La documentación de DuPont Teijin Films identifica PET para pantallas táctiles, HMI, FPC y recubrimiento ITO, pero sus propiedades no predicen por sí solas la vida del sensor laminado.
El conductor añade otro compromiso. Ninguna familia domina a la vez transparencia, conformado, resistencia, contacto y coste de proceso.
| Familia de electrodo | Atributo útil | Riesgo de integración | Evidencia que debe pedir el plano |
|---|---|---|---|
| ITO sobre polímero | Transparencia y proceso industrial conocido | El óxido puede agrietarse al flexionar y elevar su resistencia | Resistencia antes/después de conformar, radio, dirección y ciclos |
| Malla metálica | Baja resistencia en áreas extensas | Patrón visible, moiré con el display y cruces complejos | Paso de malla, alineación con píxeles, haze y mapa de uniformidad |
| Nanohilos de plata | Red conductora flexible y transparente | Protección ambiental, rugosidad y contacto terminal | Encapsulado, adhesión, corrosión y cambio de resistencia |
| Tinta conductora impresa | Patrón personalizable y proceso aditivo | Opacidad, tolerancia de impresión y fatiga en pistas | Material, curado, ancho mínimo, resistencia y cupón de doblez |
Un estudio sobre estructuras ITO/Ag/ITO en poliimida incolora describe la aparición de grietas durante la flexión y el aumento de resistencia resultante (Solar Energy Materials and Solar Cells, 2020). El mecanismo respalda la necesidad de medir el conductor seleccionado; no convierte un resultado de laboratorio en límite para todas las películas.
El adhesivo no es un relleno neutro. Un PSA perimetral deja una cámara de aire; una laminación completa con OCA cambia reflexión, espesor dieléctrico, tensiones y reparabilidad. La ficha de 3M OCA 8211–8215 muestra por qué la referencia concreta importa: 3M declara resultados ópticos y ambientales bajo condiciones propias de esa familia y aclara que son datos típicos, no valores de especificación. Un proyecto debe aprobar el adhesivo exacto con ambos sustratos, su preparación superficial, presión de laminación, tiempo de reposo y ambiente.
La cola y la interfaz del controlador son parte del sensor
La cola no puede dibujarse al final para «sacar las pistas». Su longitud, anchura, número de cruces, referencia de masa, zona de doblez, stiffener y conector modifican carga y acoplamiento. Si la cola se desplaza junto a metal durante vibración, la línea base puede cambiar aunque el área activa permanezca intacta. Si un doblez coincide con tinta conductora, unión hot-bond o borde de stiffener, aparece una concentración de deformación.
La arquitectura puede usar una cola pasiva hasta una PCB controladora o una cola activa con el circuito integrado cerca del sensor. En su maXTouch Sensor Design Guide, Microchip pide equilibrar la carga de las líneas X/Y, mantener estable una cola de autocapacitancia y usa unos 100 mm desde el chip hasta la conexión hot-bond como orientación dependiente de la carga de masa. Esa cifra pertenece a maXTouch y no debe copiarse a otro controlador sin revisar su documentación.
El controlador también define número de canales, rango de capacitancia, frecuencia de exploración, estrategias frente a ruido, actualización de firmware e interfaz host. I²C puede ser adecuado dentro de un conjunto corto y controlado; USB puede simplificar una unidad con placa táctil integrada. Ninguna interfaz corrige una geometría que ya satura canales o entrega poca señal.
Cuando existe display, la integración de LCD y TFT con paneles táctiles capacitivos debe revisar el sensor con el panel encendido, todas las imágenes críticas, la fuente final, el cable y la puesta a tierra del equipo. Ajustar umbrales con el display de laboratorio apagado oculta precisamente el ruido que aparecerá en el producto.
Una curva estática es viable; el plegado repetido exige otra construcción
«Flexible» no significa «plegable sin límite». Una película puede adaptarse una vez a un cilindro o a una curva de gran radio y permanecer fijada durante la vida del producto. Ese es un caso de curvatura estática. Si el usuario dobla, enrolla o pliega la interfaz en cada ciclo, el electrodo, las pistas, el adhesivo y las uniones trabajan a fatiga. Es una especificación dinámica y suele exigir materiales y ensayos distintos.
No existe un radio mínimo genérico. La deformación depende de la distancia del conductor al eje neutro, el espesor total, el radio, la dirección de las pistas, la fragilidad del electrodo, la temperatura de formado y la recuperación elástica. Como referencia del carácter específico del dato, un artículo de Sensors and Actuators A informó un radio de aproximadamente 30 mm para su prototipo PC/IZO, con espesores y arquitectura propios (Kim, Lee y Yun, 2011). Ese resultado no autoriza a especificar 30 mm para PET/ITO, tinta de plata o malla metálica de otro proveedor.
| Variante geométrica | Condición válida | Ventaja | Limitación y validación obligatoria |
|---|---|---|---|
| Plana | Sensor apoyado y laminado en un plano estable | Mayor facilidad de registro y control óptico | Probar metal, display y junta finales |
| Curva simple estática | Un solo radio, sin torsión ni pliegue durante el uso | Sigue carcasas cilíndricas o arcos suaves | Cupón conformado, continuidad de todas las pistas y mapa táctil tras envejecimiento |
| Curva 3D compuesta | Doble curvatura o termoformado | Integra HMI en una pieza de forma libre | Riesgo de estiramiento no uniforme, desplazamiento de iconos y variación de resistencia |
| Flexión dinámica | Radio y ciclos repetidos definidos | Interfaz móvil o enrollable | Requiere conductor, eje neutro, cola y ensayo de fatiga diseñados para ese movimiento |
| Pliegue con arista | Deformación localizada | Ahorra volumen en una bisagra | No adecuada para un stack convencional con ITO y OCA sin diseño específico de plegado |
El diseño para forma libre se desarrolla con más detalle en diseño táctil capacitivo para superficies curvas y 3D. El entregable correcto no es una frase como «admite curvas», sino un plano con radio nominal, tolerancia, dirección de conformado, zonas sin conductor, estado de montaje y número de ciclos.
Los fallos de integración dejan señales reconocibles
Un fallo táctil rara vez se resuelve subiendo sensibilidad sin diagnóstico. El síntoma debe relacionarse con una capa, una condición y una medición. El firmware puede recuperar margen frente a variación moderada; no puede soldar un electrodo agrietado, eliminar una burbuja ni estabilizar una cola que golpea la carcasa.
| Síntoma | Mecanismo probable | Comprobación | Corrección de arquitectura |
|---|---|---|---|
| Toques falsos con gotas | Puente eléctrico, cambio de línea base o guard insuficiente | Gota, película y flujo ensayados por separado | Guard/shield compatible, separación, drenaje y lógica de estado húmedo |
| Zonas muertas tras conformar | Grieta del conductor o aumento localizado de resistencia | Mapa de continuidad antes/después y escaneo de nodos | Mayor radio, cambio de conductor, reubicación de pista o proceso de formado |
| Coordenadas inestables con TFT encendido | Acoplamiento del display, fuente o masa | Imagen blanca/negra/patrón, modos de potencia y cable final | Frecuencia de escaneo, blindaje, separación, puesta a tierra o controlador |
| Sensibilidad desigual | Espesor/adhesivo variable, burbuja o patrón desbalanceado | Corte de stack, inspección óptica y señal por nodo | Laminación controlada y rediseño de electrodos |
| Fallo intermitente al vibrar | Cola móvil, conector o hot-bond sometido a flexión | Registro de señal durante vibración y manipulación controlada | Retención mecánica, stiffener y ruta de cola revisados |
| Delaminación o halo óptico | Adhesión, contaminación o expansión diferencial | Envejecimiento ambiental e inspección por iluminación rasante | Preparación superficial, OCA/PSA compatible y ventana de proceso |
Para humedad, Microchip explica que un driven shield puede mejorar la tolerancia, pero también advierte que una gran área conmutada puede afectar emisiones RF (guía de driven shield). Blindar más no siempre es blindar mejor: la masa próxima puede cargar el sensor y reducir la señal.
La validación debe hacerse sobre el conjunto final y con criterios observables
La muestra aprobada debe incluir la revisión exacta de cubierta, película, adhesivo, cola, controlador, firmware, display, fuente y carcasa. Cambiar uno de esos elementos después de ajustar umbrales invalida parte de la evidencia. La planificación de pruebas y validación debe definir el estado de cada entrada y el resultado que constituye un fallo.
| Bloque | Condiciones mínimas que debe fijar el OEM | Respuestas que se registran |
|---|---|---|
| Funcional | Dedo, puntero conductor, guante identificado, toque simple/múltiple, bordes y gestos | Activación, posición, latencia, liberación y falsos eventos |
| Mecánico | Plano/curva, montaje, par de tornillos, vibración, cola retenida, ciclos si hay movimiento | Continuidad, resistencia, mapa táctil y delaminación |
| Óptico | Display encendido, luminancia, fondos críticos, iluminación ambiente y polarizador | Haze, reflexión, patrón visible, burbuja y registro |
| Ambiental | Límites de temperatura/humedad, condensación declarada, químicos y limpieza | Deriva de línea base, adhesión, aspecto y recuperación |
| EMC/ESD | Configuración final de cable, fuente, masa, carcasa y puertos | Operación, degradación permitida, recuperación y daño |
| Producción | Lotes de material, tolerancias, inspección y firmware controlado | Cpk o criterio acordado, trazabilidad y muestra patrón |
IEC 61000-4-2:2025 proporciona el método básico de inmunidad ESD y IEC 61000-4-3:2020 el de campos RF radiados. No fijan por sí solas el nivel funcional de una máquina concreta; la norma de producto y el plan del OEM determinan aplicabilidad, severidad y criterio. IEC 60068-2-14:2023 sirve para cambios de temperatura e IEC 60068-2-78:2025 para calor húmedo estable sin condensación. La severidad debe representar el uso y no copiarse de otra ficha.
Si la cola es una FPC, IPC-2223 es pertinente para su diseño. Si el producto exige un grado IP, IEC 60529 evalúa la envolvente: la película suelta no obtiene por sí sola IP65 o IP67. Para la UE, el expediente de compra debe identificar la revisión de BOM y declaraciones aplicables a RoHS y a sustancias de la Candidate List de REACH.
El prototipado y aprobación de muestras debe cerrar con archivos de configuración, versión de firmware, plano firmado, criterios y una unidad patrón. Fotografiar una pantalla que «responde» no sustituye un mapa de nodos ni una prueba con el equipo final.
La película flexible encaja en cuatro escenarios y falla en otros
Una película táctil capacitiva resulta especialmente útil en paneles de teclas retroiluminadas, mandos delgados sin recorrido mecánico, superficies cilíndricas de radio estable y conjuntos híbridos donde una ventana de display comparte frontal con zonas de botones. También puede quedar detrás de plástico, vidrio o una lámina gráfica, siempre que el dieléctrico y la separación con masa conserven margen de señal.
No es la opción adecuada cuando el producto necesita reconocer presión real sin un sensor adicional; cuando la superficie se pliega repetidamente y el stack no se ha diseñado para fatiga; cuando un útil no conductor debe activar la interfaz; o cuando una cubierta muy gruesa, el guante y el ruido dejan una señal insuficiente. Tampoco conviene prometer funcionamiento bajo agua a partir de una prueba con gotas: inmersión, película continua, chorro y limpieza son estados eléctricos distintos.
En un display plano de alta resolución, un sensor PCAP rígido puede ofrecer un control dimensional y óptico más directo. En un mando que exige confirmación mecánica inequívoca, una tecla física o domo puede ser preferible. La mejor tecnología es la que satisface el criterio de uso con margen reproducible, no la que parece más delgada en una muestra sin carcasa.
Checklist de proyecto para plano, muestra y RFQ
Una consulta técnica útil permite reconstruir el stack y las condiciones de aceptación sin adivinar. Antes de enviar planos para revisión técnica, incluya:
- contorno, área activa, zonas de exclusión, radios y tolerancias en el estado montado;
- modelo de LCD/TFT, ventana visible, polarizador, distancia al sensor y secuencia de encendido;
- material, espesor, tintas, hard coat y decoración de la cubierta;
- entrada prevista: dedo, puntero conductor, referencia exacta de guante y gestos;
- patrón funcional: número de teclas o toques, resolución, bordes y rechazo de palma;
- opción de adhesión: OCA completa, PSA, marco, superficies a unir y proceso de limpieza;
- cola: salida, longitud disponible, dobleces, stiffener, conector y retención mecánica;
- controlador preferido, interfaz host, tensión, sistema operativo y actualización de firmware;
- carcasa, metal cercano, masa, blindaje, fuente, cables y emisores de ruido;
- temperatura, humedad, condensación, agua, químicos, UV, impacto y vibración;
- normas de producto, niveles de ensayo, criterios de rendimiento y documentación RoHS/REACH;
- cantidades de prototipo, hitos de aprobación y archivos que deben quedar bajo control de revisión.
Con estos datos se puede revisar si la película, el sensor rígido o una arquitectura híbrida ofrece el margen más defendible. El siguiente paso es solicitar una cotización técnica adjuntando área activa, cubierta, display stack, interfaz y ambiente operativo; la propuesta debe identificar supuestos pendientes en lugar de convertirlos en prestaciones implícitas.
Preguntas frecuentes sobre película táctil capacitiva
¿Qué diferencia hay entre una película táctil capacitiva y un sensor PCAP de vidrio?
La película usa un sustrato polimérico flexible con electrodos y pistas; el sensor PCAP rígido utiliza vidrio o un laminado estable como soporte de la matriz. Ambos pueden medir capacitancia, pero cambian el proceso de fabricación, la óptica, el comportamiento en curva, la cola y las tolerancias de montaje.
¿Una lámina decorativa puede funcionar como sensor táctil?
No por sí sola. La lámina decorativa aporta iconos, color, textura o protección y actúa como dieléctrico sobre el sensor. Para detectar tacto necesita electrodos conectados a un controlador, ya sea integrados en la misma película o situados en una capa independiente detrás de ella.
¿Cuál es el radio mínimo de curvatura de una película táctil capacitiva?
No existe un radio mínimo universal. Debe definirse para el sustrato, conductor, patrón, adhesivo, espesor total, dirección de doblado y número de ciclos concretos. El proveedor debe validar continuidad, resistencia y mapa táctil sobre una muestra conformada al radio y tolerancia del producto.
¿El adhesivo cambia la sensibilidad del sensor capacitivo?
Sí. Su espesor y permitividad forman parte del dieléctrico, mientras que burbujas, huecos o variación de espesor alteran el acoplamiento. Un OCA completo y un PSA perimetral producen stacks diferentes. El ajuste debe realizarse con la referencia de adhesivo y el proceso de laminación finales.
¿Puede funcionar con guantes o con agua?
Puede, si la cubierta, el patrón, el controlador, el blindaje y el firmware conservan margen bajo la condición definida. Deben identificarse el guante, su estado seco o mojado y el tipo de exposición al agua. Gotas, película continua, flujo e inmersión no son ensayos equivalentes.
¿Qué limita la longitud de la cola flexible?
La limitan la capacitancia parásita, la resistencia, el acoplamiento entre canales, el ruido, la proximidad a masa, el conector y la estabilidad mecánica. Cada controlador impone su propia ventana. La cola debe diseñarse junto con el sensor y probarse en su recorrido y sujeción finales.
¿Qué pruebas son imprescindibles antes de aprobar la muestra?
Como mínimo: mapa táctil funcional, bordes, guantes y agua especificados; continuidad después del conformado; display y fuente finales; temperatura y humedad del proyecto; químicos de limpieza; vibración de la cola; y EMC/ESD con niveles y criterios definidos por la norma de producto aplicable.
¿Cuándo no conviene usar una película táctil capacitiva?
No conviene si se exige plegado dinámico sin un stack diseñado para fatiga, activación con objetos no conductores, medición de fuerza sin sensor adicional o una reserva de señal incompatible con cubierta, guante y ruido. En esos casos, valore PCAP rígido, resistivo, teclas mecánicas o una solución híbrida.
Referencias
- Texas Instruments, CapTIvate Technology Guide: Capacitive Sensing Basics.
- Texas Instruments, CapTIvate Technology Guide: Design Guide.
- Microchip Technology, AN2934: Capacitive Touch Sensor Design Guide, 2020.
- Microchip Technology, QTAN0080: maXTouch Sensor Design Guide, 2021.
- DuPont Teijin Films, Mylar Specialty Films for Flexible Electronics, 2024.
- 3M, Optically Clear Adhesives 8211–8215: Technical Data, enero de 2010.
- Kim, H.-K., Lee, S. y Yun, K.-S., Capacitive tactile sensor array for touch screen application, Sensors and Actuators A, 2011.
- Park et al., Ultra-high transparent sandwich structure with a silicon dioxide passivation layer prepared on a colorless polyimide substrate for a flexible capacitive touch screen panel, Solar Energy Materials and Solar Cells, 2020.
- IPC, Board Design Standards: IPC-2223.
- IEC, IEC 61000-4-2:2025, IEC 61000-4-3:2020, IEC 60068-2-14:2023, IEC 60068-2-78:2025 e IEC 60529.
- Unión Europea, Directiva 2011/65/UE (RoHS), texto consolidado.
- ECHA, Candidate List substances in articles.
