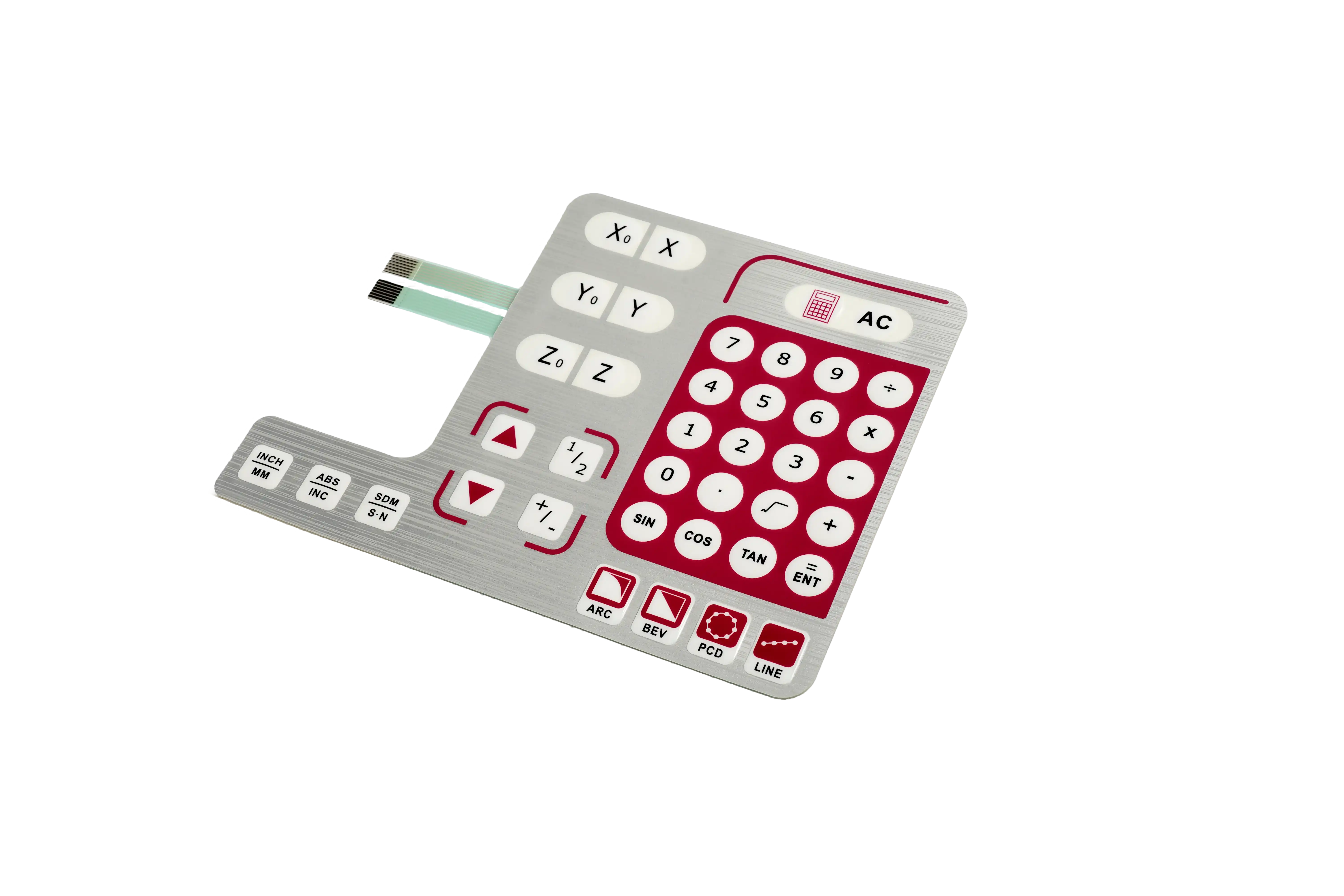

Sustituir un teclado de membrana obsoleto sin planos

Conservar las pruebas cuando desaparece el proveedor

Proteja las muestras supervivientes y los registros de interfaz antes de autorizar el desmontaje o pedir una pieza parecida. El cierre de un proveedor obliga a recuperar la documentación cuanto antes, pero no demuestra que el fallo del equipo lo haya causado el teclado de membrana.

Antes de retirar el panel, personal cualificado debe aislar la máquina según el procedimiento de seguridad aprobado. Fotografíe el panel montado, el recorrido de la cola flexible, el conector correspondiente, las etiquetas y la carcasa. Registre el modelo del equipo, el intervalo de números de serie, la revisión de la placa de control, la versión del firmware, los síntomas y las condiciones de trabajo. Reúna órdenes de compra, artes finales aprobados, informes de inspección y correspondencia bajo una misma revisión de proyecto.

Diferencie tres tipos de evidencia:

Identifique cada muestra con su estado y el equipo de procedencia. Solicite permiso antes de cualquier examen destructivo y conserve intacto el único panel que aún funcione siempre que sea posible. Aclare quién será titular de los planos recuperados y quién puede autorizar la reproducción de los gráficos y circuitos facilitados.

Preparar el envío de muestras y la documentación

Un paquete de referencia útil explica al ingeniero receptor qué hacía el panel, cómo se conectaba y qué material puede consumirse durante el análisis. Envíe primero las fotografías y el inventario para que el equipo receptor determine la protección necesaria y las precauciones frente a posibles contaminantes.

Embale el panel en posición plana y con soporte rígido. La protección no debe pulsar las teclas, rayar las ventanas ni doblar la cola flexible. Evite que se contaminen los contactos expuestos y utilice un embalaje adecuado si incorpora componentes electrónicos. No enrolle el panel ni accione repetidamente teclas táctiles sin apoyo. Si un especialista autorizado separa las capas de una muestra destinada al desmontaje, identifique cada capa y fotografíe el orden.

Una fotografía no es un plano acotado. La perspectiva, la contracción y un borde adhesivo levantado pueden alterar la silueta aparente. Contraste las mediciones directas con los elementos de la carcasa y conserve las imágenes originales además de las anotadas.

Reconstruir el diseño, no reproducir el desgaste

La ingeniería inversa de un teclado de membrana debe recuperar cuatro definiciones relacionadas: geometría de las teclas, comportamiento del circuito, conexión de la cola flexible y estructura mecánica de capas. Clasifique cada característica como medida, avalada por un registro controlado o propuesta pendiente de validar.

Recuperar posiciones de teclas y mapa eléctrico

Establezca primero referencias funcionales en la carcasa. Mida respecto a ellas los centros de las teclas, límites de las ventanas, recortes y salida de la cola. Mantenga la relación entre cada leyenda impresa y el área de conmutación real: un diseño gráfico atractivo no corrige un contacto desplazado.

Para paneles sencillos basados en contactos, identifique las tres configuraciones: bus común, matriz de filas y columnas y combinación de bus común y matriz. En el bus común varios interruptores comparten un conductor; en la matriz, la pulsación une una fila con una columna. La distribución visible de las teclas no permite deducir el circuito interno.

Con el panel desconectado del equipo anfitrión y debidamente apoyado, mida en los contactos de la cola el estado liberado y el pulsado de cada tecla. Utilice un ajuste del instrumento compatible con el circuito identificado. Si hay LED, diodos, resistencias o electrónica activa, identifíquelos antes de interpretar una prueba de continuidad. Una lectura abierta por una pista rota evidencia un daño; no demuestra que la conexión faltara en el diseño original.

La siguiente matriz de cuatro teclas es solo un ejemplo ilustrativo, no el pinout de un panel real. La vista está tomada desde la cara con contactos expuestos, numerados de izquierda a derecha 1, 2, 3, 4.

Mantenga este mapa eléctrico separado de la tabla de comandos. Solo el controlador determina si K1 selecciona un menú, incrementa un valor o ejecuta otra función.

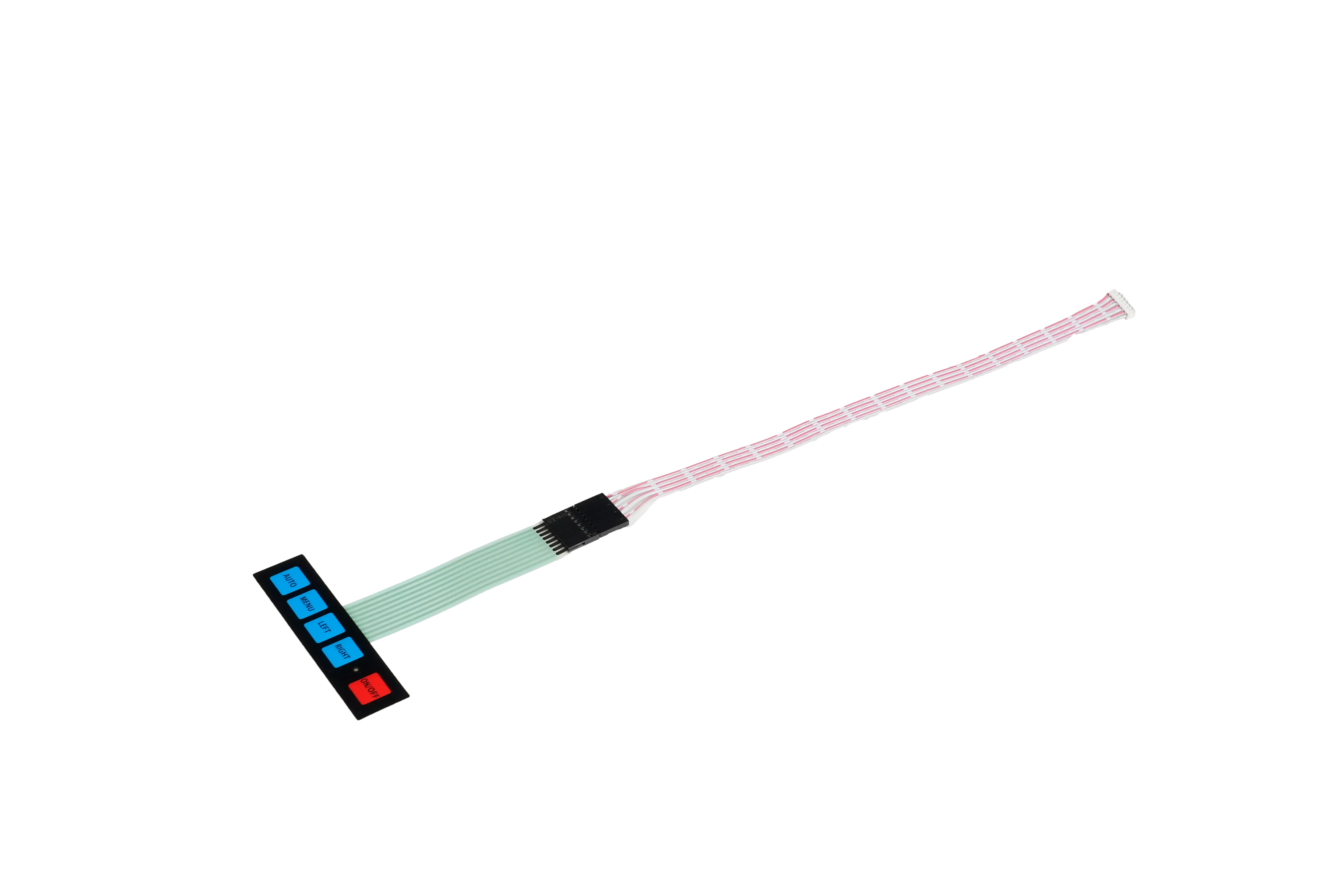

Definir toda la interfaz de la cola flexible

Registre posición de salida, longitud útil, anchura, paso de contactos, dimensiones de las superficies expuestas, espesor del refuerzo, acabado y cara de los contactos, profundidad de inserción y restricciones de curvatura. Identifique el conector de acoplamiento y su convenio de numeración mediante información controlada. Un encaje mecánico correcto no demuestra compatibilidad eléctrica.

No cambie el orden de los pines por comodidad si el controlador original no se modifica. Un conector alternativo debe mantener toda la interfaz o tratarse como una adaptación documentada con aprobación específica.

Reconstruir la sensación táctil y las capas adhesivas

Distinga entre contactos no táctiles, contactos táctiles con cúpula metálica y contactos táctiles con poliéster conformado. Un mismo panel puede combinar estas construcciones. Mida fuerza y recorrido con las muestras apoyadas, no sujetando un panel suelto en el aire. Compare con prudencia las teclas supervivientes: el uso y el envejecimiento pueden haber modificado su respuesta.

Documente todas las películas, capas de circuito, separadores, soportes de cúpulas, blindajes y adhesivos, incluidos los espacios de exclusión y las vías para desplazar el aire. Especifique el sustrato de montaje y su preparación. El espesor de los restos de pegamento no equivale necesariamente al adhesivo original especificado. La nueva estructura debe mantener holguras, retorno de las teclas, área de unión y límite de sellado previsto una vez instalada.

Lo que una muestra antigua no puede demostrar

Una muestra antigua muestra su estado actual; no basta para establecer toda su especificación original ni la vida útil exigida al repuesto. Convierta estas incertidumbres en entradas de diseño y comprobaciones explícitas en lugar de copiar el ejemplar sin más.

Puede utilizarse otro material o proceso siempre que se conserve la interfaz requerida. Eso constituye una sustitución controlada, no la prueba de que se ha recuperado exactamente la construcción original.

Diagnosticar teclas incorrectas sin conexiones de prueba

Si el teclado de sustitución ejecuta órdenes equivocadas, compruebe primero el mapa de pines y la orientación antes de volver a conectarlo al equipo. Detenga el uso de la máquina si una entrada provoca una acción imprevista. Desconéctela y aíslela siguiendo el procedimiento del fabricante del equipo (OEM); nunca invierta una cola energizada para ver si cambia el síntoma.

Compare la tabla aprobada de tecla a contactos con mediciones realizadas sobre el repuesto desconectado. Después compruebe que la vista de la cara de contacto de la cola coincide con la vista documentada del conector de acoplamiento. Una fotografía tomada desde el lado contrario invierte visualmente la izquierda y la derecha.

En el ejemplo de cuatro contactos, una inversión completa de la numeración corresponde a 1 por 4, 2 por 3, 3 por 2 y 4 por 1. Por tanto, el par de K1 podría interpretarse como el de K4, aunque otros pares permanecen iguales. Que algunas teclas funcionen no confirma la orientación de la cola.

No llame «ghosting» a todo fallo que aparezca al pulsar varias teclas. El método de exploración y el circuito determinan qué combinaciones son distinguibles; el rebote de contacto y un cortocircuito permanente son mecanismos distintos. Reproducir la membrana no autoriza por sí mismo a modificar el firmware.

Elegir la vía de sustitución según la compatibilidad

Un teclado de membrana a medida es una solución adecuada si pueden definirse y verificarse los requisitos de interfaz. La elección debe basarse en las evidencias, no en la promesa de que cualquier panel viejo puede copiarse.

Al sustituir un teclado de panel de control descatalogado, la electrónica de pantalla, las averías de control y el rediseño de carcasa siguen siendo ámbitos independientes. No compre una simple membrana suponiendo que incluye un sistema de control completo.

Verificar margen eléctrico y funcionamiento instalado

Un repuesto solo supera la validación si el comportamiento eléctrico medido y la operación una vez montado cumplen las condiciones aprobadas. Un pitido de continuidad no cuantifica el margen de entrada ni distingue un contacto estable de uno defectuoso.

En contactos impresos pasivos previamente identificados, adopte inicialmente el objetivo de diseño de ≤100 Ω de resistencia del circuito cerrado. Mida el recorrido completo a través de la conexión prevista, con el panel apoyado y una fuerza normal de pulsación registrada. Anote corriente o tensión de prueba, instrumento, útil de ensayo y temperatura. La tensión usada para comprobar aislamiento en reposo debe corresponder al circuito identificado; nunca utilice un megóhmetro sobre la electrónica conectada del equipo. Este valor es un punto de partida, no una especificación universal ni una garantía de JASPER. Prevalece cualquier límite más estricto del controlador. Si el diseño existente tiene mayor resistencia, evalúe expresamente el margen de entrada en vez de rechazarlo automáticamente.

Comprobar la entrada del equipo, además de la resistencia

Un circuito estático ilustrativo con resistencia de polarización a positivo (pull-up) permite entender por qué importa el controlador. Suponga alimentación de 3,3 V, pull-up de 10 kΩ, trayecto cerrado de 100 Ω hacia una salida baja ideal y umbral máximo garantizado de nivel bajo de 0,8 V. Son valores del ejemplo, no especificaciones recuperadas de ningún equipo.

V_input = V_supply × R_closed / (R_pullup + R_closed)

El resultado es 3,3 × 100 / (10.000 + 100) ≈ 0,033 V. Si el trayecto cerrado aumenta hasta 1.000 Ω, se obtiene 0,300 V. Ambos quedan por debajo del umbral estático supuesto, pero el cálculo excluye fugas, tolerancias de resistencias, resistencia de salida, ruido y tiempo de estabilización de la exploración. No demuestra que esos valores sirvan para el controlador real. También deben evaluarse el estado liberado y la temporización.

Documentar una prueba trazable de prototipos

Como plan inicial de cribado del proyecto, proponga tres prototipos montados de forma independiente y realice 100 accionamientos por tecla en cada prototipo a 23 ± 2 °C, con el soporte, conector y recorrido de cola previstos. Exija cobertura del 100 % de las teclas y cero órdenes erróneas, omitidas o adicionales durante la secuencia acordada. Esta prueba preliminar propuesta no acredita resistencia a largo plazo ni una tasa de fallos durante la vida útil.

Cuando pasen los ensayos pasivos, personal cualificado debe realizar pruebas con el equipo anfitrión en un útil o modo diagnóstico aprobado por el OEM que impida acciones peligrosas sin anular los sistemas de seguridad. Compruebe cada tecla, combinación permitida, pulsación mantenida, liberación y repetición prevista en todas las revisiones indicadas del equipo.

Instale el panel con el método aprobado para su estructura de capas. No lo enrolle contra la superficie como si fuera una etiqueta ni aplique presión indiscriminada sobre cúpulas, ventanas o componentes. Repita las pruebas funcionales tras montarlo y después de las exposiciones ambientales acordadas. El cribado a temperatura ambiente no sustituye la cualificación para el entorno real de servicio.

Congelar la revisión antes de aprobar el suministro

Cierre la definición reconstruida solo cuando se hayan resuelto las discrepancias de las muestras y el OEM acepte el resultado instalado. Mantenga identificados por separado la muestra averiada, la referencia operativa y la muestra nueva aprobada; ninguna debe sustituir sin control a otra como patrón de producción.

El expediente de aprobación debe incluir planos mecánicos acotados, artes gráficos, definición de capas y materiales, tabla de teclas y pines, dibujo de la vista del conector, límites eléctricos, métodos de inspección, requisitos de instalación y registros de muestras aprobadas. Cada registro debe indicar ID de muestra, revisión del plano, fecha de ensayo, operador, identificación de instrumento o útil, resultado y decisión. Especifique qué revisiones de equipo y firmware cubre la aprobación.

Compras debe definir titularidad y derechos de acceso a planos, utillajes de producción y dispositivos de prueba. Exija trazabilidad de lotes y un proceso de autorización para cambios en materiales, construcción de contactos, geometría de cola, adhesivos o procesos de fabricación. Acuerde qué modificaciones obligan a repetir las pruebas en el equipo.

El presupuesto debe separar costes de reconstrucción, prototipos, cualificación y precios de producción. El proveedor del interruptor responde por los entregables del componente acordados; el fabricante del equipo (OEM) mantiene la responsabilidad de compatibilidad con el controlador y aprobación del equipo completo. Una muestra exitosa no sustituye los controles de pedidos posteriores.

Preguntas frecuentes

¿Se puede sustituir un teclado de membrana sin los planos originales?

Sí, cuando las exigencias mecánicas y eléctricas pueden recuperarse de muestras y datos controlados del equipo. El proveedor debe elaborar una nueva definición documentada, no limitarse a copiar el contorno. La aprobación exige asignación correcta de teclas, compatibilidad de cola flexible, ajuste montado y las pruebas acordadas en las revisiones previstas del controlador.

¿Basta una muestra averiada para empezar la ingeniería inversa?

Permite iniciar una evaluación, pero no siempre aprobar el repuesto. Las pistas rotas y las teclas desgastadas pueden ocultar el funcionamiento original. Incluya una referencia operativa o información controlada del equipo cuando esté disponible y autorice expresamente qué muestra puede desmontarse o consumirse durante el análisis.

¿Qué hay que guardar si cierra el proveedor original?

Conserve los archivos aprobados más recientes, historial de compras, registros de muestras, inspecciones, datos del conector y paneles supervivientes antes de perder el acceso. Relacione cada panel con sus revisiones de equipo y firmware. Proteja la única muestra operativa y establezca quién autoriza la reconstrucción, los ensayos destructivos y el uso de los archivos recuperados.

¿Por qué las teclas del repuesto activan funciones incorrectas?

Puede deberse a una vista invertida del conector, otro orden de pines, un mapa de circuito erróneo o una diferencia entre leyendas y posiciones de contacto. Desconecte el repuesto y compare cada par tecla-contacto con la tabla aprobada. No invierta una cola bajo tensión ni cambie el firmware para ocultar un error de cableado no verificado.

¿El mismo paso entre contactos de la cola garantiza compatibilidad?

No. También deben verificarse cantidad de contactos, cara y numeración, longitud expuesta, profundidad de inserción, espesor, refuerzo, acabado y enclavamiento. El recorrido de la cola puede forzar la unión después del montaje. Compruebe toda la interfaz de acoplamiento y su mapa eléctrico antes de conectar el repuesto al equipo original.

¿Se pueden utilizar otras películas o adhesivos?

Sí, si el cambio conserva la interfaz necesaria y supera la validación de las propiedades afectadas. El parecido visual o de espesor no demuestra igual adhesión, resistencia química, tacto ni sellado. Documente los nuevos materiales y ensáyelos sobre el sustrato de montaje real, con la preparación, instalación y exposiciones de servicio previstas.

¿Qué debe demostrar la primera muestra de compatibilidad?

Debe confirmar todas las funciones, asignación eléctrica, margen de entrada del controlador, conexión, holguras una vez instalada y retorno fiable de teclas. Registre las condiciones de prueba y las revisiones del equipo. Una verificación funcional breve no acredita durabilidad, cualificación ambiental ni conformidad del equipo; requieren métodos y criterios de aceptación propios.

¿Y si también está descatalogado el conector original?

Trátelo como un problema de interfaz, no como autorización para modificar pines sin aprobación. Primero determine si puede mantenerse íntegra la conexión original. Un adaptador, una cola modificada o un cambio en el controlador necesita aprobación documentada y validación del OEM. De no ser posible, no presente el panel como directamente intercambiable.
