Cuando un teclado de membrana no funciona, conviene separar primero su circuito pasivo del controlador. Mida los estados sin pulsar y con la tecla pulsada y repita después las comprobaciones en las condiciones reales de montaje. Para una cola flexible corta, sin diodos, conectada a una interfaz de 3,3 V con resistencias pull-up de 10 kΩ, una resistencia de trayectoria cerrada completa de ≤100 Ω es un objetivo de diseño conservador, no un límite universal de rechazo. Si la prueba falla en la cola desconectada, investigue del lado del teclado; si allí se supera, centre la atención en el conector, el montaje y el controlador.
Comience por el mapa del circuito y un apoyo adecuado
El diagnóstico debe partir del esquema y la asignación de contactos aprobados, con el teclado correctamente apoyado. Presionar con más fuerza o sustituir de inmediato el controlador no ayuda a localizar la causa. Este procedimiento se dirige a la evaluación OEM de teclados de membrana impresos, pasivos y con contactos normalmente abiertos; no describe la reparación de aparatos energizados.
Aísle las fuentes de energía del equipo siguiendo el procedimiento aprobado para ese equipo. Desconecte el teclado del sistema anfitrión antes de medir resistencias. Identifique circuitos independientes de iluminación, conexiones de blindaje, componentes de protección y electrónica integrada; no todos los terminales de la cola flexible corresponden a contactos de tecla. Las pruebas funcionales del lado del controlador deben hacerse en un banco de ingeniería de baja tensión, aprobado y con limitación de corriente, con las salidas peligrosas aisladas y bajo la responsabilidad de personal cualificado.
Reúna el plano del circuito, la orientación del conector, las revisiones del teclado y de la carcasa y las especificaciones de entrada del controlador. El cableado con línea común, el de matriz de filas y columnas y las combinaciones de línea común y matriz exigen mapas distintos de pares de terminales. Los contactos conectados de forma independiente pueden tener pares dedicados. Una fila visualmente horizontal de teclas no tiene por qué ser una fila eléctrica.
Apoye la zona activa sobre el soporte plano especificado o un útil representativo. Registre el estado del protector del adhesivo y la geometría del apoyo. Al presionar un conjunto táctil sin apoyo pueden dañarse sus domos metálicos y generar precisamente el defecto que se pretende estudiar. Emplee la superficie de contacto del dedo prevista o un actuador autorizado; nunca presione con una punta de prueba afilada.

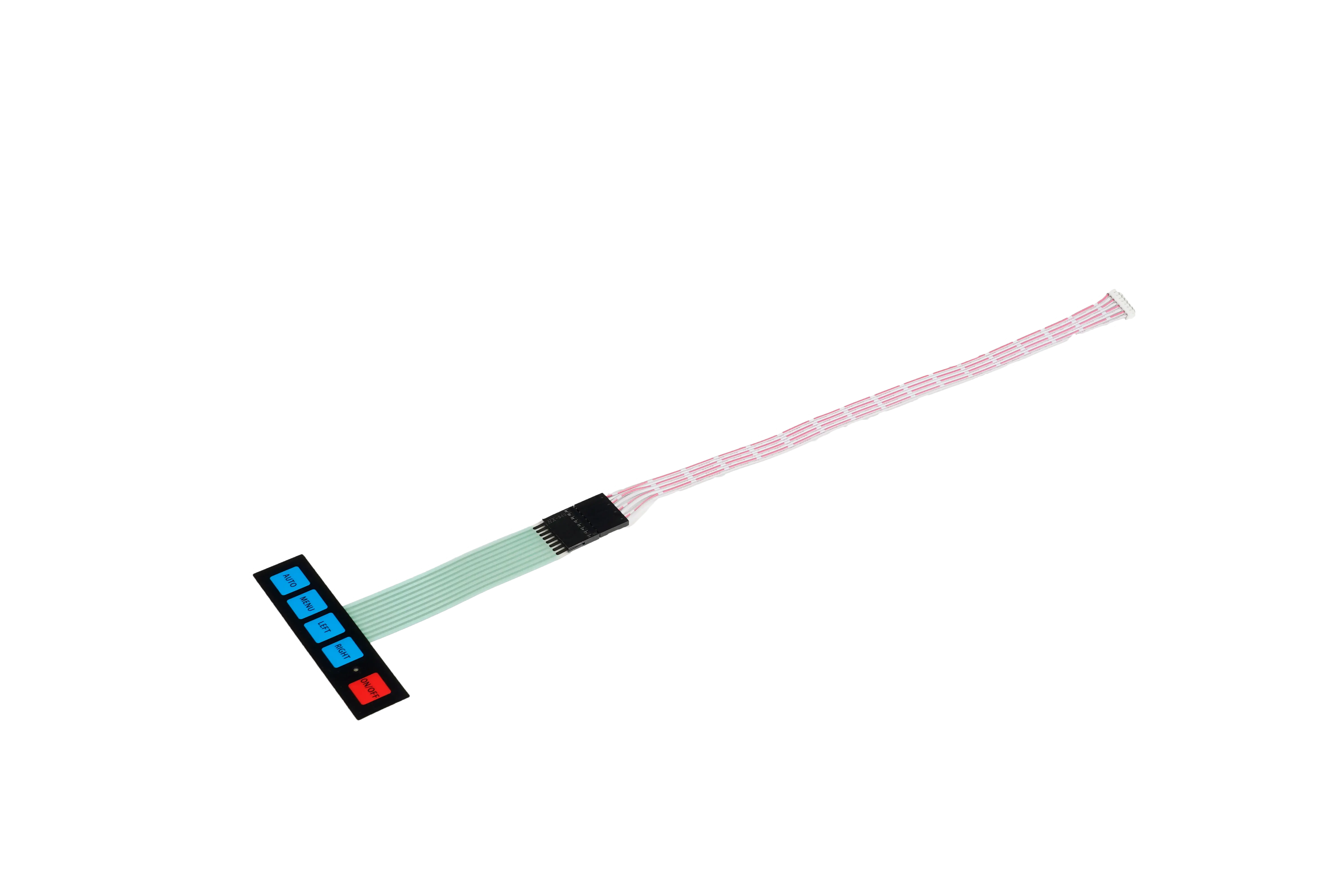

Antes de tocar nada, fotografíe el recorrido de la cola flexible tal como se encontró y la inserción del conector. Conserve la pieza defectuosa y, cuando sea posible, otra equivalente cuyo buen funcionamiento esté comprobado. Desconectar y volver a insertar todo a la vez puede hacer desaparecer el fallo y destruir las pistas necesarias para localizarlo.
Utilice el árbol de fallos para elegir cada prueba
La primera bifurcación consiste en comprobar si el fallo se reproduce en la cola del teclado desconectado bajo las mismas condiciones mecánicas en que apareció. El árbol siguiente relaciona síntomas y medidas: no presupone que toda anomalía proceda del interruptor de membrana.
Si los estados de contacto esperados fallan ya en la cola desconectada, examine el circuito del interruptor, las pistas, la cola y las cargas mecánicas. Si allí son correctos, pero fallan al pasar por un conector de acoplamiento verificado, investigue esa interfaz. Si la señal llega correctamente a la entrada del sistema, pero se notifica un evento equivocado, examine el barrido y la lógica de aplicación. Superar una prueba estática no descarta un fallo intermitente.
| Síntoma | Punto de medida | Decisión | Acción siguiente |
|---|---|---|---|
| Ninguna tecla responde | Todos los pares de contactos esperados en la cola aislada | ¿Fallan todos los pares o todos pasan? | Si fallan, verificar el pinout y los conductores comunes; si pasan, comprobar el acoplamiento del conector y el barrido del sistema. |
| Falla una tecla | Par de esa tecla y después el de una tecla vecina operativa | ¿Defecto local o de una trayectoria compartida? | Si solo falla un par, delimitar contacto o pista local; si fallan teclas relacionadas, seguir la línea común. |
| Falla una fila o columna eléctrica | Todos los pares que comparten esa línea | ¿Se repite el mismo conductor en todas las trayectorias fallidas? | Revisar su terminación en la cola, el contacto del conector y la pista común accesible; si pasa la prueba de cola, comprobar el canal correspondiente del controlador. |
| Funciona antes de montarse | Los mismos pares en S0, S1, S2 y S3 | ¿Qué transición de montaje introduce el fallo? | Examinar primero solo el apoyo, el recorrido o la sujeción introducidos en esa transición. |
| Una pulsación genera eventos repetidos | Forma de onda del contacto y marcas de tiempo de eventos | ¿Se producen nuevos cierres físicos o informes repetidos del software? | Ante nuevos cierres, investigar inestabilidad del contacto; si la entrada es limpia, revisar lógica antirrebote y de repetición. |
| La tecla permanece hundida o activa | Resistencia sin pulsar y retorno físico | ¿Cierre eléctrico, bloqueo mecánico o solo estado activo informado? | Diferenciar precarga/retorno, cortocircuito y estado retenido por el controlador. |
| Contacto intermitente bajo carga de montaje | Registro del contacto con la cola y su sujeción en la posición instalada | ¿Hay movimiento o carga que reproduzca el corte? | Mantener esa condición y comparar por separado cola, conector y apoyo. |
No cortocircuite terminales desconocidos del sistema para simular una tecla. Utilice únicamente un simulador de contactos con limitación de corriente, adecuado para el circuito de barrido y verificado con el esquema. Si existen controladores de salida en conflicto, un puente improvisado puede ser peligroso y dar resultados engañosos.
Mida la resistencia de la trayectoria cerrada, no solo la continuidad
La resistencia real y los cambios de estado determinan mejor la compatibilidad que el pitido de continuidad de un multímetro. El umbral de ese pitido y su tiempo de respuesta corresponden al instrumento, no a la especificación de aceptación del teclado.
Utilice un adaptador de prueba acoplable que no raye ni perfore la cola impresa. Compruebe la tensión y corriente de prueba del instrumento frente a los límites del conjunto; anote el rango y compense la resistencia de cables y útiles. Al medir una tecla, las demás deben estar sin pulsar. Si hay diodos de protección o componentes en paralelo, siga el método de prueba específico indicado en el plano.
| Estado | Observación esperada en un contacto aislado normalmente abierto | Qué permite establecer |
|---|---|---|
| Sin pulsar, antes de actuar | Ausencia de conducción no prevista entre los dos terminales seleccionados | Sirve para detectar un contacto atascado o un corto; una indicación de fuera de escala no certifica un valor de aislamiento. |
| Pulsado con el método aprobado | Resistencia estable de la trayectoria cerrada dentro del límite del plano | Mide los dos recorridos conductores, el contacto y cualquier interfaz comprendida entre los puntos de medida. |
| Sin pulsar, después de actuar | Regreso al estado abierto especificado | Distingue una actuación correcta de un contacto que no vuelve a abrirse. |
Repita la secuencia para todas las teclas y busque conexiones no deseadas entre redes que deban estar aisladas según el plano. No aplique un comprobador de aislamiento ni alta tensión a un circuito montado sin un procedimiento aprobado: los LED, los dispositivos de protección y las entradas del controlador pueden alterar la medición o sufrir daños.
Calcule el margen de entrada
En un circuito impreso de cola corta y sin diodos, el objetivo de diseño de ≤100 Ω para la trayectoria cerrada ofrece margen en la siguiente interfaz ilustrativa. No justifica rechazar otro teclado cuya especificación aprobada admita una resistencia superior.
Suponga una alimentación de 3,3 V, una resistencia pull-up de 10 kΩ, un límite de entrada garantizada en nivel bajo de 0,99 V, una salida de barrido ideal a 0 V, fugas despreciables y tiempo suficiente para estabilizarse. Son hipótesis de cálculo, no mediciones del equipo. Si R_loop representa la resistencia de la trayectoria cerrada y R_pull la de pull-up:
V_input = V_OL + (V_DD − V_OL) × R_loop / (R_pull + R_loop)
Con 100 Ω, la tensión nominal de entrada es aproximadamente 0,033 V. Con 5.000 Ω alcanza 1,10 V, fuera de la zona supuesta de nivel bajo garantizado. Por eso, un contacto puede presentar una resistencia finita y aun así no generar un nivel lógico válido.
El límite de resistencia sin margen es:
R_loop,max = R_pull × (V_IL,max − V_OL) / (V_DD − V_IL,max)
Las hipótesis anteriores dan cerca de 4,29 kΩ, pero ese límite matemático no es una meta de aceptación sensata. Considere los umbrales garantizados del controlador real, el peor nivel bajo de su salida, la tolerancia pull-up, las fugas, la temperatura y el tiempo de estabilización del barrido. Una pull-up más fuerte reduce la resistencia de lazo admisible. Los diodos en serie obligan a realizar otro presupuesto de tensión. En reposo, verifique también que fugas y estabilización mantienen la entrada dentro del nivel alto garantizado: incluso una fuga de gran resistencia puede influir sin existir un corto franco. Defina los puntos de medida y registre por separado el objetivo de diseño, el límite contractual y el valor observado.
Distinga fallos de una tecla y de líneas compartidas
Las conexiones eléctricas orientan el diagnóstico con más fiabilidad que la posición visible de la tecla. El fallo de un único par sugiere un recorrido local; varios fallos asociados a una misma red sugieren una interrupción común, pero no indican necesariamente dónde está.

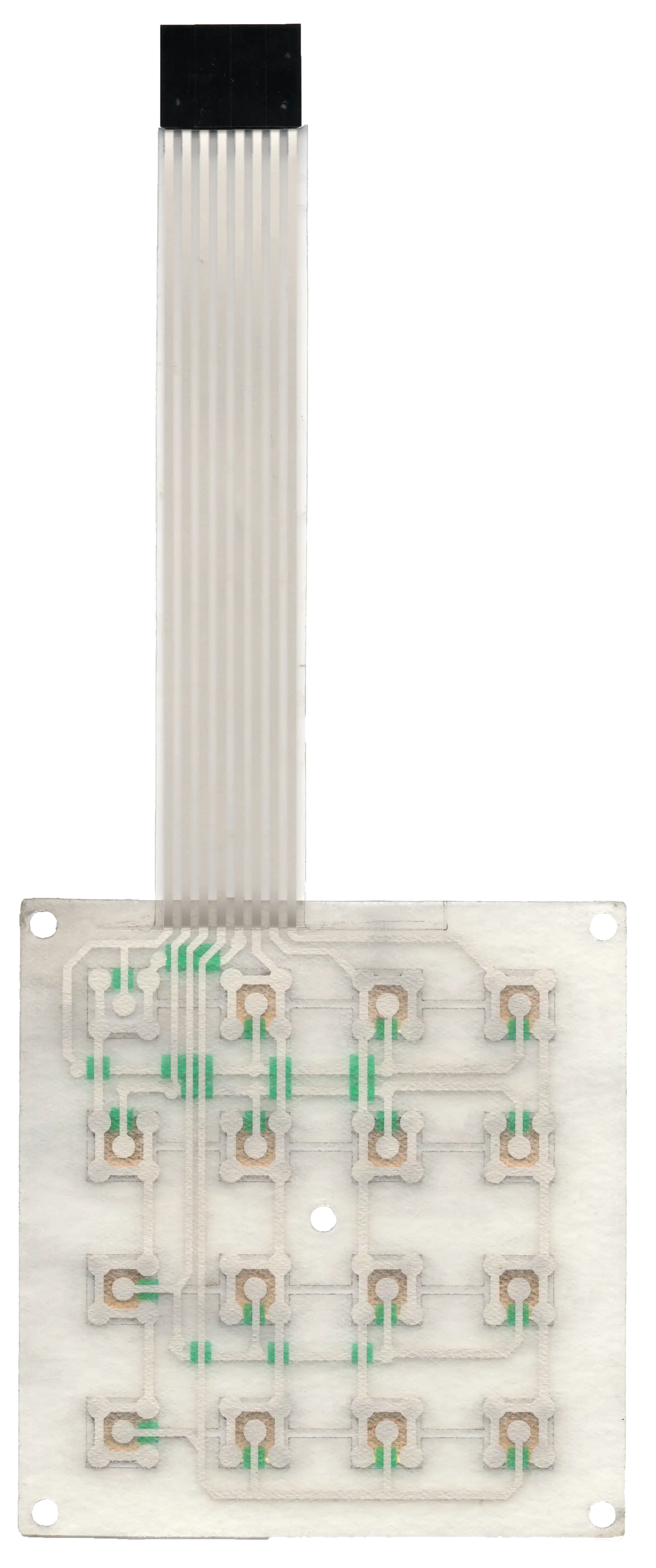

Considere una matriz de ejemplo con la fila R2 y las columnas C1, C2, C3 y C4. Pulse individualmente las teclas correspondientes y mida R2–C1, R2–C2, R2–C3 y R2–C4. Después pruebe esas columnas desde otra fila. Si fallan todas las trayectorias de R2, mientras las mismas columnas funcionan en otra fila, investigue primero el conductor compartido de R2 y sus interfaces antes de dar por defectuosos cuatro contactos independientes. Estas etiquetas son ilustrativas, no representan la asignación de terminales del teclado suministrado.
Para una tecla aislada que falla, compare las mediciones sin pulsar, pulsada y nuevamente sin pulsar con las de una tecla operativa. Oír o sentir un clic no demuestra cierre eléctrico. A la inversa, un cierre eléctrico con retorno táctil deficiente plantea un problema distinto al de una pista abierta.
Examine la cola flexible para detectar pliegues, daños en los bordes, desgaste de conductores, orientación incorrecta de la cara de contacto, inserción insuficiente o pestillo roto. Verifique el espesor de la cola y su refuerzo frente al plano del conector. No recorte la cola, no pula el acabado de contacto, no perfore la película ni provoque pliegues para reproducir un fallo. Respete el radio de curvatura previsto para esa construcción y evite esfuerzos en el conector y la salida de la cola. La tolerancia de curvatura de un panel no es una regla de doblado de la cola.
Si existen puntos de prueba accesibles, mida por separado el tramo sospechoso. Sin acceso intermedio, documente la trayectoria completa fallida; no atribuya el defecto a una grieta oculta concreta. Compare un teclado conocido como correcto y un útil de conexión verificado, desconectando la energía entre cambios. Si el fallo acompaña al teclado, se acota la investigación, pero eso por sí solo no atribuye responsabilidad de fabricación.
Reproduzca el fallo en el conjunto montado
Un teclado que funciona antes del montaje debe comprobarse con el apoyo, la sujeción de la cola y la carga de carcasa presentes en servicio. Comparar una pieza suelta y sin apoyo con una carcasa apretada no es una comparación controlada.
Mantenga los mismos puntos de medida, secuencia de teclas y método de actuación autorizado en los cuatro estados. El sistema anfitrión permanece desconectado durante las medidas de resistencia; para registrar eventos se utiliza un banco aprobado aparte. Documente las condiciones de asentamiento o curado del adhesivo si son pertinentes.
| Estado | Configuración | Qué sugiere la aparición de un fallo |
|---|---|---|
| S0 | Teclado sin pegar sobre soporte plano representativo, con el estado del protector del adhesivo registrado | Problema inicial del circuito/contacto o útil de referencia inadecuado. |
| S1 | Teclado pegado sobre su soporte previsto, sin apriete de la carcasa | Irregularidad del apoyo, tensión de adhesión, adhesivo mal colocado o cambio en cavidades/ventilación. |
| S2 | Cola en su recorrido final y en adaptador acoplable, con sujeción especificada y carcasa aún sin apretar | Tracción sobre la cola, acoplamiento del conector, interferencia del refuerzo o roce con la ranura de salida. |
| S3 | Carcasa ensamblada con junta, secuencia de tornillos y par de apriete aprobados | Precarga, deformación de carcasa, interferencia del apoyo o cola atrapada al cerrar. |
No despegue una muestra defectuosa ya adherida solo para volver a S0. Consérvela y use una muestra equivalente para comparaciones destructivas o irreversibles. Retirar adhesivo puede cambiar el mecanismo del fallo.
Teclas duras, retorno lento y contactos que permanecen cerrados
Si la tecla se endurece después del montaje, compare fuerza y desplazamiento en el mismo punto de accionamiento. Registre la fuerza en N y el recorrido en mm con la cara y velocidad del actuador aprobadas. Compruebe la planitud del soporte, nervaduras bajo zonas activas, interferencias del marco, espesor del conjunto y alineación del actuador. Cambiar de inmediato la fuerza del domo no es la primera respuesta a una alteración inducida por el montaje.
Cuando la tecla permanece cerrada tras ensamblar, mida si el contacto sigue cerrado sin fuerza aplicada. Si el cierre solo aparece al apretar la carcasa, la precarga o la deformación son hipótesis razonables. Si el retorno es deficiente incluso con apoyo correcto, revise también domo, lámina gráfica y separador. Un actuador demasiado grande o descentrado puede alterar el comportamiento del domo; siga los requisitos del modelo seleccionado, no una proporción universal de tamaño.
Pueden existir ventilación interna y ventilación externa. La primera redistribuye el aire desplazado entre cavidades; la segunda comunica la red de cavidades prevista con una vía exterior de presión. Inspeccione el recorrido definido en el plano para detectar adhesivo que lo obstruya o interferencias de la carcasa. No taladre un orificio de alivio ni retire un sello como solución de producción.
Modifique un solo factor controlado cada vez y restablezca después el montaje aprobado. Si el defecto desaparece al aflojar los tornillos, se ha demostrado sensibilidad a la carga, no autorización para fabricar con tornillos flojos. Para revisar las interfaces del plano, consulte la guía de integración del interruptor de membrana en la carcasa.
Separe el rebote de contactos de los errores del controlador
Los eventos repetidos requieren evidencia temporal eléctrica porque el rebote de contacto, la ambigüedad del barrido y la repetición programada son mecanismos distintos. Una lectura de resistencia estable entre eventos no permite diferenciarlos.
En el banco de baja tensión aprobado, capture la señal de entrada sin procesar, los impulsos de barrido pertinentes y las marcas de tiempo de los eventos de aplicación. Observe la señal durante la fase de barrido correcta y después de estabilizarse; una tensión promedio no representa el estado de la tecla. Utilice resolución temporal y longitud de registro suficientes para detectar el corte más breve sospechado y toda la secuencia de pulsación y liberación.
Un intervalo antirrebote de 10 ms puede servir como ensayo inicial de banco, no como valor universal. Valídelo con el comportamiento de contacto medido, el ritmo de barrido, la pulsación intencional más corta, la detección de liberación y la latencia requerida. Aumentar el retardo puede ocultar temporalmente una pista agrietada o descartar pulsaciones breves legítimas. Si la entrada eléctrica es limpia, pero aparecen eventos repetidos, investigue la detección de flancos, la repetición de tecla prevista y el manejo de estados antes de modificar el interruptor.
Pruebe las combinaciones simultáneas de teclas que realmente admite el producto. Algunos métodos que barren un eje completo pueden confundir ciertas combinaciones de dos teclas. La interpretación depende del algoritmo de barrido y de los diodos de aislamiento presentes; no denomine «pulsación fantasma» a cualquier evento adicional. Registre qué teclas se mantuvieron, pulsaron y soltaron, y en qué orden.
En fallos intermitentes instalados, reproduzca primero el recorrido aprobado de la cola, su sujeción y la carga mecánica antes de añadir estrés ambiental. Registre juntos el corte eléctrico y la condición aplicada. Agitar informalmente una pieza no mide un perfil vibratorio ni certifica una resistencia a vibraciones. Si el fallo no se reproduce, el síntoma sigue sin resolverse: no se ha demostrado que teclado o controlador estén libres de defectos.
Registre evidencias y asigne la siguiente comprobación
Una notificación útil del fallo identifica la trayectoria eléctrica afectada y el estado en que se reproduce, sin asignar causa ni responsable antes de contar con pruebas. Envíe la configuración original encontrada, no solo una fotografía rotulada «teclado defectuoso».
| Grupo de registro | Datos necesarios | Decisión que respaldan |
|---|---|---|
| Identificación | Revisiones del teclado, carcasa y controlador; identificación de muestra y lote | Diferenciar cambios de diseño de variaciones de unidades. |
| Mapa eléctrico | Pinout, cara de contactos del conector, teclas fallidas y redes compartidas | Identificar trayectorias exactas para repetir pruebas. |
| Datos eléctricos | Puntos de medida, ajustes del equipo, corrección del útil, valores en Ω antes de pulsar, pulsando y después de soltar | Diferenciar aperturas, resistencia excesiva y falta de apertura posterior. |
| Montaje | S0, S1, S2 o S3; apoyo, protector/adhesivo, junta, recorrido de cola y par de apriete en N·m | Reconstruir las condiciones mecánicas del ensayo. |
| Reproducción | Punto de presión, fuerza en N si se mide, secuencia, tiempo mantenido en ms, temperatura en °C y humedad en %RH cuando proceda | Separar un desencadenante repetible de una hipótesis no ensayada. |
| Comparación | Muestra buena, cambios de conector, señales sin procesar, registro de eventos del sistema y fallos por número declarado de intentos | Establecer si el síntoma acompaña a la pieza, a la interfaz o a la configuración. |
Separe los valores observados de los límites propuestos. Consigne el número real de intentos y fallos; una muestra diagnóstica pequeña no justifica inferir vida útil ni fiabilidad de todo un lote. Embale la muestra fallida protegiendo la cola y la zona activa, marque su orientación y conserve fotografías previas al desmontaje.
El proveedor del teclado investiga el circuito suministrado, las capas y la conformidad con los planos. El responsable del ensamblaje verifica el soporte, la colocación del adhesivo, el recorrido y el apriete. El responsable del controlador revisa umbrales eléctricos, barrido y lógica de eventos. Si componentes conformes funcionan mal juntos, corresponde una revisión conjunta. Toda acción correctiva debe aprobarse comprobando el síntoma original y las condiciones de operación requeridas, no solo una nueva continuidad en banco.
Para modificaciones del circuito impreso, las capas táctiles o la interfaz de la cola, revise los teclados de membrana de JASPER con las evidencias de la trayectoria fallida y los requisitos de aceptación. Evalúe cualquier repuesto en el montaje final; no suponga que resolverá un problema del sistema anfitrión aún no aislado.
Preguntas frecuentes
¿Por qué deja de funcionar una sola tecla del teclado de membrana?
Un fallo aislado puede indicar un problema local del contacto o de la pista, pero primero identifique y compruebe su par de terminales. Compare los estados sin pulsar, pulsado y otra vez sin pulsar con los de una tecla operativa y con el apoyo correcto. Si otras teclas vinculadas comparten el conductor fallido, siga la rama de línea común en lugar de considerar cada tecla un defecto independiente.
¿Qué debo comprobar si falla una fila completa de teclas?
Compruebe primero el conductor de la fila eléctrica y sus interfaces, tras confirmar que las teclas afectadas realmente comparten la misma red. Pruebe cada par en la cola desconectada y compárelo después mediante un conector adaptador verificado. Si las trayectorias funcionan en las condiciones del fallo, revise el canal de barrido o entrada correspondiente del controlador.
¿Por qué deja de funcionar el teclado al apretar la carcasa?
El apriete puede alterar el apoyo, la precarga, la compresión de la junta o el recorrido de la cola. Repita las mismas pruebas eléctricas antes y después de la etapa de sujeción definida, sin cambiar el actuador ni los puntos de medida. Que vuelva a funcionar al aflojar indica sensibilidad a la carga; no demuestra que los tornillos sean la única causa ni autoriza ensamblar con un par inferior al especificado.
¿Puede superar la prueba del multímetro y aun así fallar en servicio?
Sí. Una comprobación estática puede pasar por alto cortes breves, tensiones inducidas por el montaje o incompatibilidad con los umbrales y tiempos del controlador. Mida la resistencia real de la trayectoria cerrada, reproduzca la configuración instalada y capture la señal durante el barrido. El pitido de continuidad es una comprobación inicial, no evidencia de margen eléctrico ni de aceptación funcional completa.
¿Conviene aumentar el tiempo antirrebote para evitar pulsaciones repetidas?
Solo después de comparar la forma de onda eléctrica con los eventos informados. Un intervalo mayor puede rechazar transiciones breves, pero también ocultar inestabilidad o perder pulsaciones intencionales cortas. Valide pulsación y liberación, latencia y configuración de repetición prevista, en vez de escoger el retardo únicamente porque desaparecen los eventos duplicados.
¿Por qué una tecla de membrana no vuelve a su posición tras pulsarla?
El mal retorno puede deberse a precarga mecánica, comportamiento del domo, interferencia de la capa gráfica o bloqueo de la ventilación diseñada. Determine primero si la tecla permanece físicamente hundida, si el contacto sigue cerrado eléctricamente o si solo el controlador informa que está activa. Son observaciones diferentes y exigen pruebas distintas, no una única conclusión de «tecla atascada».
¿Qué información debo adjuntar a una muestra de teclado defectuoso?
Incluya el pinout, las teclas afectadas, las revisiones, el estado de montaje, fotografías de la cola y la secuencia exacta para reproducir el fallo. Añada mediciones sin pulsar y pulsando, configuración del instrumento, número de intentos y registros del controlador disponibles. Si es posible, aporte una muestra equivalente buena e indique cualquier reconexión, limpieza o desmontaje ya realizados, para interpretar correctamente el estado original.
