Caso de ingeniería anónimo

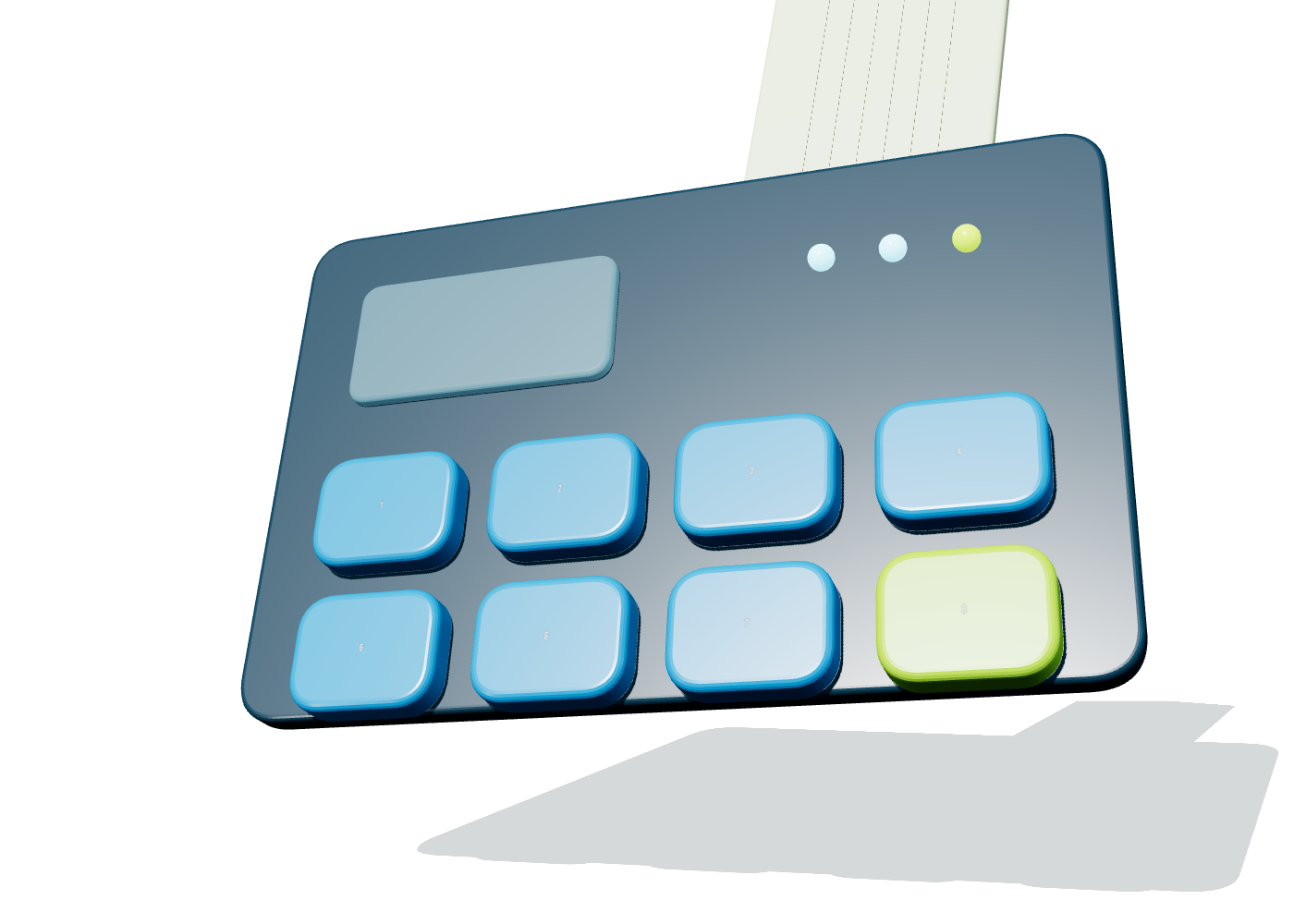

Interruptor de membrana para equipo médico con interfaz limpiable
En una interfaz para equipos médicos, la dificultad rara vez está solo en la matriz de teclas. La superficie visible, la rutina de limpieza, la respuesta táctil, el adhesivo, la carcasa y el plan de inspección deben funcionar dentro del mismo conjunto delgado.
Esta página muestra cómo revisar esas decisiones antes de cotizar y fabricar muestras. Es un tipo de proyecto anónimo, no un resultado publicado de un cliente.
Qué afirma y qué no afirma este ejemplo
El marco del proyecto se basa en preguntas habituales de revisión OEM. No identifica a un cliente ni a un equipo, y no afirma aprobación médica, compatibilidad con esterilización, resistencia química, grado de protección, vida útil, volumen de pedido ni resultado de entrega. Estos puntos requieren evidencia específica del proyecto.
Marco del proyecto
Un caso útil comienza por las decisiones que siguen abiertas. Estos cinco puntos orientarían la primera revisión del plano.
El interruptor puede superar una prueba eléctrica y aun así fallar la aprobación de la muestra
En este tipo de interfaz, el comprador no aprueba el circuito de forma aislada. Observa la superficie frontal con la iluminación habitual, lee leyendas pequeñas, pulsa las teclas con la postura prevista, limpia el panel, lo ajusta a la carcasa e inspecciona el borde por el que sale la cola.
Un domo que parece adecuado en una muestra suelta puede sentirse distinto cuando se combinan la lámina gráfica, el separador y la carcasa. Un adhesivo posterior que se une bien a un panel plano puede comportarse de otra manera sobre un recubrimiento texturizado, un plástico de baja energía superficial o un rebaje poco profundo. Una ventana transparente puede hacer mucho más visible una pequeña partícula o un error de registro que en una zona opaca.
Por eso, la primera conversación útil no consiste en elegir una película de un catálogo. Consiste en entender cómo se utilizará, limpiará, montará y evaluará la interfaz completa.
Qué debía revisarse conjuntamente
Ninguna de estas decisiones es especialmente exótica. El riesgo aparece cuando se aprueban en reuniones separadas y su interacción se descubre después del utillaje.
Película frontal y acabado superficial
El tipo de película, el recubrimiento endurecido, el brillo o la textura influyen en la limpieza, los reflejos, las huellas, la abrasión prevista, el relieve y la lectura del panel.
Impresión y ventanas visibles
Los gráficos impresos por el reverso protegen la tinta, pero el color de referencia, la opacidad, el registro, las leyendas pequeñas y las ventanas transparentes siguen necesitando límites visuales acordados.
Respuesta de las teclas
La fuerza del domo, el recorrido, el relieve, el espesor del separador y la carcasa situada detrás del interruptor determinan cómo se siente una tecla en el equipo ensamblado.
Adhesivo y carcasa
El adhesivo posterior debe revisarse con el material real de la carcasa, su recubrimiento, textura, profundidad del rebaje, geometría del borde y presión de instalación.
Cola, conector y pantalla
La salida de la cola, el recorrido de flexión, el refuerzo, el acoplamiento del conector, la posición de los LED y las ventanas de la pantalla compiten por espacio dentro de un panel frontal compacto.
Los requisitos de limpieza pertenecen a la revisión del plano
No se puede describir una superficie como limpiable hasta que la exposición prevista sea lo bastante concreta para evaluarla. El comprador define la condición de uso; el fabricante ayuda a convertirla en un plan de materiales y muestras.
Química
Nombre los agentes de limpieza reales
Indique nombres comerciales o familias químicas, la concentración cuando se conozca y si distintos centros pueden utilizar productos diferentes.
Método
Describa cómo se limpia el panel
Una toallita saturada, un líquido pulverizado, un paño húmedo y una fricción en seco no generan la misma exposición en bordes de teclas, ventanas o unión con la carcasa.
Frecuencia
Indique un ritmo de limpieza realista
Limpiar por turno, por paciente, a diario u ocasionalmente genera preguntas distintas para la muestra. La temperatura y el tiempo de contacto también pueden influir.
Aceptación
Defina qué cambio sería inaceptable
Por ejemplo: pérdida de leyendas, cambio de brillo, velado en una ventana, levantamiento del borde, decoloración, grietas superficiales o cambio en la respuesta de las teclas.
La muestra debía responder preguntas normales y concretas
Una especificación extensa no es necesariamente un buen plan de aprobación. Las preguntas útiles son las que el comprador puede inspeccionar, medir o repetir.
¿Puede el usuario previsto encontrar y pulsar la tecla correcta?
Revise la jerarquía de iconos, el espaciado, el relieve, la fuerza y la respuesta con la posición de los dedos y el uso de guantes previstos.
¿La superficie frontal resulta aceptable en el equipo ensamblado?
Evalúe color, opacidad, ventanas, polvo, arañazos, registro y acabado superficial con la iluminación y distancia de observación acordadas.
¿El interruptor queda correctamente colocado sobre la carcasa real?
Compruebe profundidad del rebaje, planitud, holgura del borde, contacto del adhesivo, recorrido de la cola y método de instalación sobre piezas representativas de producción.
¿Los documentos entregados son los que esperan compras y calidad?
Acuerde la revisión del plano, el alcance de la lista de materiales, las declaraciones de materiales, el registro de inspección y la aprobación de muestras antes de producir.
Qué debe aprobar el comprador durante el muestreo
La muestra es más útil cuando cada revisión tiene un responsable y la condición aprobada queda registrada. Un correo general diciendo “todo bien” es difícil de aplicar en producción repetitiva.
Ajustar la interfaz a la carcasa prevista
Confirme contorno, taladros, ventanas, holgura de bordes, flexión de la cola, acceso al conector y contacto del adhesivo antes de aprobar aspecto o tacto.
Revisar el aspecto antes y después de una manipulación representativa
Inspeccione leyendas, color, opacidad, ventanas, acabado superficial y partículas; después repita la revisión tras la limpieza o manipulación acordada.
Aprobar el tacto en la condición ensamblada
Pulse todas las teclas desde la dirección normal de uso y registre por posición cualquier problema de fuerza, sonido, recorrido o respuesta.
Liberar una única referencia controlada
Vincule la muestra aceptada con el plano vigente, el arte gráfico, la estructura de materiales, el conector, las notas de inspección y las excepciones aprobadas.
Controles de producción que protegen la muestra aprobada
La producción no puede recrear la muestra de memoria. Los archivos liberados y los puntos de inspección deben trasladar la condición aprobada a la impresión, el montaje y las comprobaciones finales.

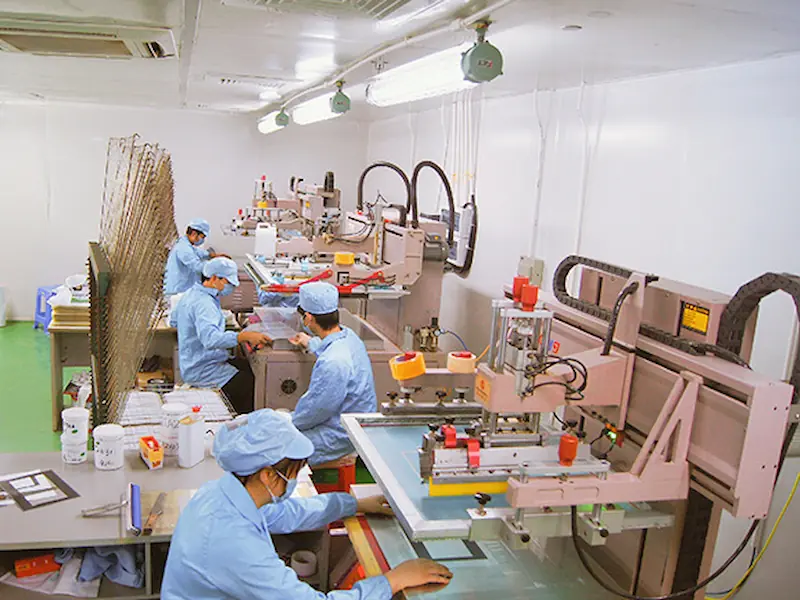

Manipulación y montaje limpios
Las superficies visibles necesitan control de proceso antes de la inspección final
Las ventanas sensibles a partículas, las zonas brillantes y los gráficos de alto contraste se benefician de una manipulación controlada durante impresión, laminación y montaje. El trabajo con apoyo de sala limpia reduce la exposición, pero los criterios estéticos aún deben quedar por escrito.
- Revisión del arte gráfico y de la versión de impresión antes de liberar
- Comprobación de alineación de capas y colocación de domos durante el montaje
- Inspección de ventana, superficie y bordes según los criterios acordados

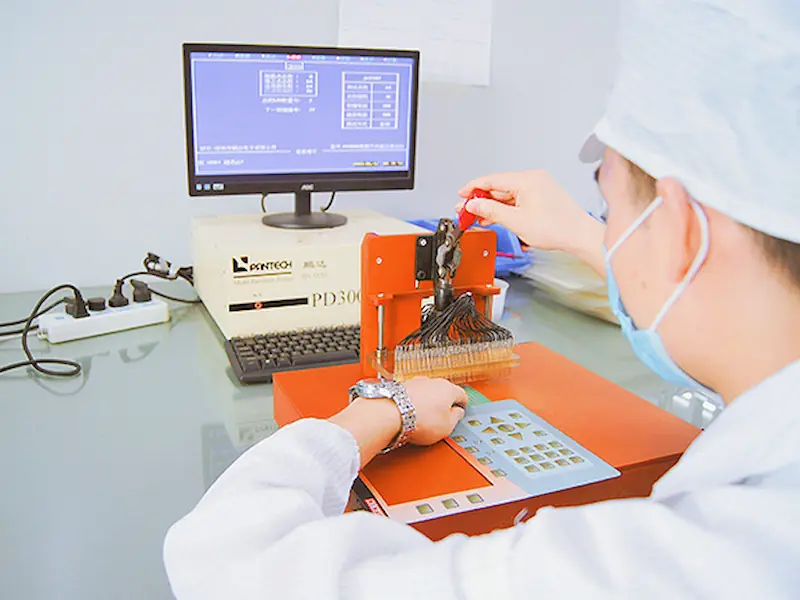

Inspección eléctrica y final
Las pruebas funcionales deben corresponder al circuito y conector suministrados
Las pruebas de continuidad y de funcionamiento de teclas confirman el circuito fabricado, pero deben acompañarse de controles dimensionales y visuales. La orientación del conector, el estado de la cola y el mapa de teclas pueden pasar desapercibidos si la prueba solo informa de aprobado o rechazado.
- Comprobación de continuidad, circuitos abiertos y cortocircuitos según el circuito liberado
- Verificación del mapa de teclas, orientación del conector y estado de la cola
- Revisión de aspecto final, dimensiones y embalaje antes del envío
Qué enviar antes de que la cotización entre en detalle
Un PDF marcado y unas notas honestas sobre la aplicación son más útiles que un documento pulido que deje en blanco los detalles difíciles.
Contorno del panel, recortes, ventanas, posiciones de teclas, salida de cola, tolerancias y relación con la carcasa
Archivo vectorial, referencias de color, tamaños de leyenda, zonas de opacidad, ventanas transparentes e intención de acabado superficial
Agentes, concentración si se conoce, método de limpieza, frecuencia, tiempo de contacto y cambios visuales inaceptables
Uso con guantes, respuesta táctil preferida, respuesta del equipo, condiciones de observación y postura del usuario
Material y textura de la carcasa, zona de adhesivo, conector, asignación de pines, flexión de la cola, LED y datos de la pantalla
Contexto de muestras y producción, prioridades de inspección, registros requeridos y personas responsables de aprobar
Continúe la revisión con las páginas técnicas de referencia
El caso explica cómo se conectan las decisiones. Estas páginas aportan el detalle de producto, aplicación, materiales e inspección que hay detrás.
Preguntas habituales antes de una RFQ similar
¿Puede JASPER fabricar interruptores de membrana para equipos médicos?
JASPER puede fabricar interruptores de membrana personalizados para proyectos de equipos médicos y sanitarios cuando se definen la estructura, los materiales, el entorno, la inspección y el alcance documental. La aprobación del equipo corresponde al proyecto del comprador.
¿Se puede seleccionar la lámina gráfica para una limpieza repetida?
Puede revisarse según la exposición indicada. Antes de cerrar la combinación de lámina gráfica, impresión y adhesivo, el comprador debe proporcionar el agente, el método, la frecuencia, el tiempo de contacto y los criterios de aceptación.
¿La producción con apoyo de sala limpia garantiza una superficie sin defectos?
No. La manipulación controlada ayuda a reducir la exposición a partículas, pero el aspecto depende también del arte gráfico, los materiales, los controles de proceso y los límites de inspección visual acordados.
¿Debe aprobarse el tacto sobre una muestra suelta?
Una muestra suelta puede servir para comparar, pero la aprobación final debe hacerse sobre la carcasa prevista, ya que la lámina gráfica, el separador, el adhesivo, el soporte posterior y la dirección de uso pueden cambiar la respuesta percibida.
¿Qué información mínima hace falta para una primera revisión?
Envíe un plano o croquis marcado, el arte gráfico si está disponible, notas de limpieza, información de la carcasa, requisitos de conector y cola, forma de uso, contexto de muestra y controles importantes para la aprobación.
